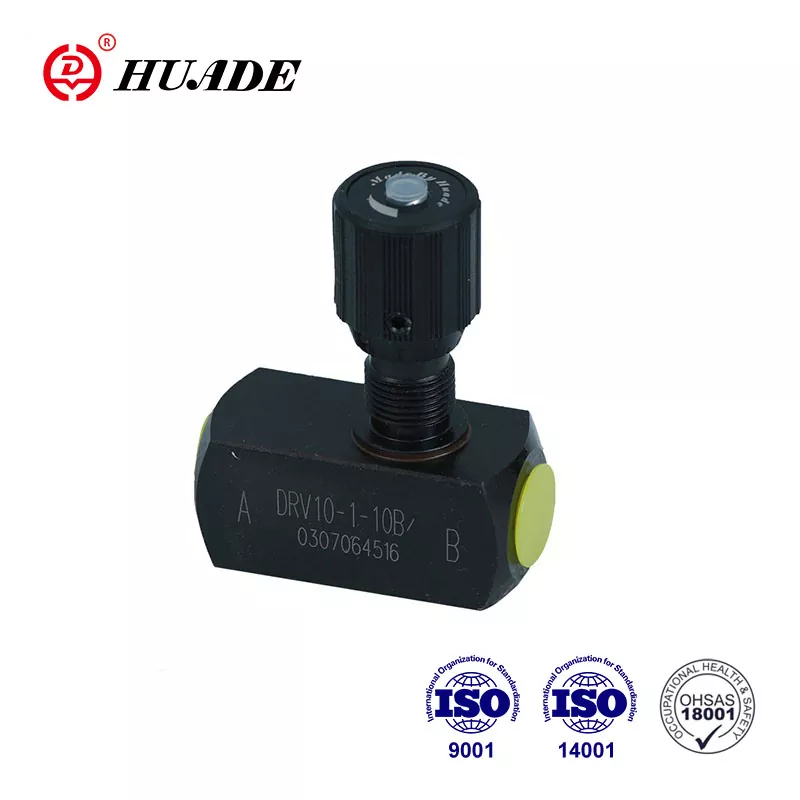

Supapă de verificare a accelerației DRV

Valvele tip DRV este robinetul de accelerație/control. Această supapă are o structură simplă și este utilizată pe scară largă. Datorită a două colaborări pe termen lung cu Rexroth, supapele de accelerație hidraulice Huade® se pot potrivi cu calitatea produselor similare de la mărci internaționale. Sunt o alternativă accesibilă la acele mărci de prim nivel. Huade® este o marcă cunoscută în China.

Parametrul produsului de verificare a accelerației DRV

Material	Oţel	Alamă	Oţel inoxidabil
Max. Presiunea de funcționare admisă (MPA)	la 35	la 15	la 35
Presiunea de fisurare a supapei de verificare (tip DRV)	0,05 (presiuni de fisură disponibile, dacă este necesar)
Fluid	Ulei mineral sau ester fosfat
Intervalul de temperatură fluid (℃)	-30 până la+80
Interval de vâscozitate (mm ²/s)	10 până la 800
Poziția de instalare	opțional

Caracteristica produsului și aplicarea supapei de verificare a accelerației DRV

Caracteristici:

▶ Conexiune filetată

▶ Subplate montare

Aplicație:

Tipul de accelerație/supape de verificare DRV servește pentru a seta un flux de ulei exact într -o direcție și pentru a permite fluxul de retur liber în direcția opusă.

Secțiunea și simbolul supapei de verificare a accelerației DRV

Accelerația/supapa de verificare DRV constă practic dintr -o carcasă (1), buton de reglare (2) cu dispozitiv de blocare (3). Prin rotirea butonului de reglare (2) spre stânga, fusul (4) cu știftul de accelerație (5) crește secțiunea de flux (6) la maxim. Prin rotirea butonului de reglare (2) spre dreapta, fusul (4) cu știftul de accelerație (5) scade secțiunea de flux (6) până la închis complet fără scurgeri. Pentru setarea repetată, o scară de culoare (7) este prevăzută pe capătul superior al fusului (4). Zona triunghiului colorat (8) care arată indică cât de departe este deschisă supapa (cu cât este mai mare triunghiul colorat cu atât este mai mare deschiderea). Setarea fluxului este blocată prin intermediul dispozitivului de blocare (3).

Structura supapei de verificare a accelerației DRV

Simbolul supapei de verificare a accelerației DRV
