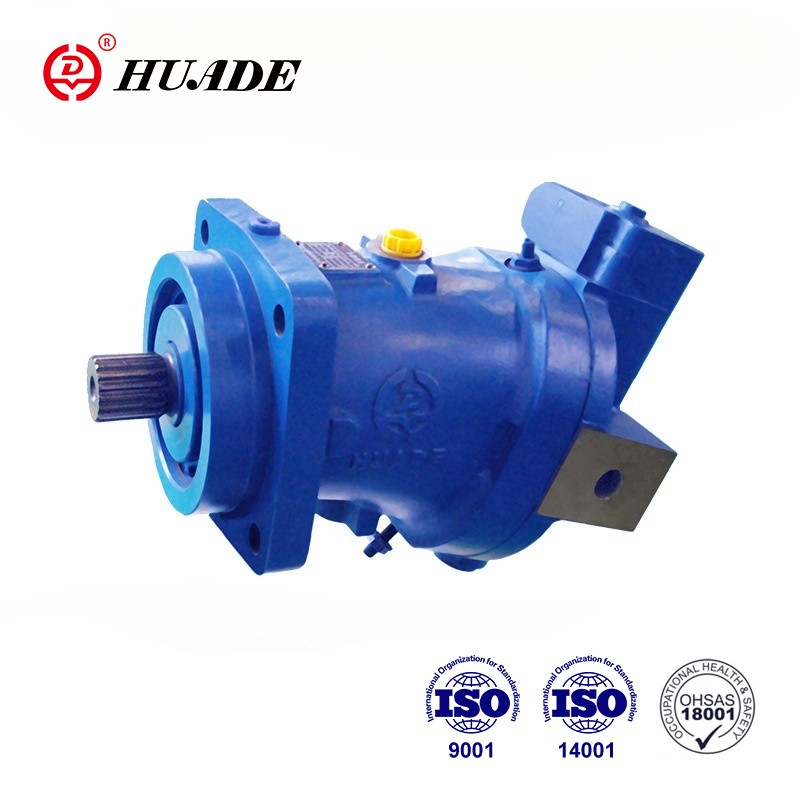

Cum funcționează un motor hidraulic cu piston axial?

Motoare cu piston axial hidraulicreprezintă unul a celor mai sofisticate și eficiente soluții în tehnologia de putere fluidă. Aceste dispozitive proiectate cu precizie transformă energia hidraulică în rotație energie mecanică, ceea ce le face indispensabile în aplicații care variază de la grele Echipamente pentru construcții pentru mașini de fabricație de precizie. Înţelegere Operația lor dezvăluie principiile elegante de inginerie care fac modern Sisteme hidraulice posibile.

Principiul fundamental

La baza sa, un motor cu piston axial hidraulic funcționează pe principiul lui Pascal, care afirmă că presiunea se aplică unui Lichidul limitat este transmis în mod egal în toate direcțiile. Motorul harnește Acest principiu prin utilizarea lichidului hidraulic sub presiune pentru a conduce pistoanele aranjate într -un model circular în jurul unei axe centrale. Pe măsură ce aceste pistoane se mișcă înapoi și În continuare, creează mișcare de rotație printr -un mecanic atent proiectat Sistem de legătură.

Termenul „axial” se referă la orientarea pistoanelor, care sunt poziționate paralel cu principalul motor al motorului Axa de rotație. Acest aranjament diferă de motoarele cu piston radial, unde Pistoanele sunt poziționate perpendiculare pe axă. Configurația axială oferă avantaje distincte în ceea ce privește densitatea puterii, eficiența și compactitate.

Componente de bază și funcțiile lor

Blocul cilindrului

Blocul cilindrului servește ca inima motorul, care conține mai multe cilindri prelucrați precisi Simetric în jurul axei centrale. De obicei, motoarele prezintă între cinci și nouă cilindri, șapte fiind o configurație comună. Fiecare cilindru găzduiește un piston care se mișcă axial pe măsură ce se aplică presiune hidraulică. Blocul de cilindri se rotește ca unitate, condus de acțiunea colectivă a tuturor pistoane.

Pistoane și elemente de conectare

Pistoanele individuale se potrivesc perfect în fiecare cilindrul, sigilat de inele de precizie pentru a preveni scurgerea internă. Fiecare piston se conectează la o tijă de conectare sau un papuc, care transferă mișcarea liniară a pistonului până la mișcarea de rotație. Aceste elemente de conectare trebuie să reziste forțe extraordinare, menținând în același timp o aliniere precisă pe toată durata rotației ciclu.

Placa de swash

Placa swash reprezintă poate cel mai mult Componenta ingenioasă a motorului cu piston axial. Această placă unghiulară, numită și a Placă de came, transformă mișcarea liniară a pistoanelor în mișcare de rotație. Ca Blocul cilindrului se rotește, pistoanele urmează conturul plăcii de swash, mutându -se în și în afara cilindrilor lor. Unghiul plăcii de swash direct determină deplasarea fiecărui cursă de piston și în deplasare variabilă Motoarele, acest unghi poate fi reglat pentru a controla viteza și cuplul motorului.

Placa supapei și cronometrarea portului

Placa de supapă controlează calendarul Fluxul de lichid hidraulic de la și de la fiecare cilindru. Această componentă staționară prezintă porturi poziționate precis care se aliniază cu cilindrul rotativ bloc. Pe măsură ce fiecare cilindru se rotește pe lângă placa supapei, se conectează alternativ la intrarea în presiune înaltă și priza de joasă presiune, asigurându-se că pistoanele Primiți lichid presurizat exact în momentul potrivit în ciclul lor.

Ciclul de operare

Funcționarea unui piston axial hidraulic Motorul urmărește un ciclu cu atenție orchestrat, care se repetă continuu la fel de mult Pe măsură ce este furnizat lichidul sub presiune.

Faza de admisie

În faza de admisie, începe un piston Cursa exterioară pe măsură ce cilindrul său se aliniază cu portul de înaltă presiune de pe Placă de supapă. Lichidul hidraulic sub presiune se grăbește în cilindrul în expansiune spațiu, împingând împotriva pistonului. Forța generată depinde atât de Presiunea hidraulică și zona efectivă a pistonului.

Faza de putere

Pe măsură ce cilindrul continuă să se rotească, Pistonul atinge o extensie maximă și își începe cursa interioară. Presurizarea Lichidul prins în cilindru exercită forță pe piston, ceea ce transmite acest lucru forțați prin tija de conectare la placa de swash. Deoarece placa de swash este fixat într -un unghi, această forță axială creează un moment de rotație, contribuind la cuplul de ieșire al motorului.

Faza de evacuare

Când cilindrul se aliniază cu Portul de joasă presiune, fluidul comprimat este expulzat pe măsură ce pistonul își completează accident vascular cerebral. Acest moment asigură că fiecare cilindru este golit de lichidul uzat Înainte de a începe următorul ciclu de admisie. Momentul precis al acestei acțiuni ale valvei este crucial pentru menținerea funcționării lină și pentru prevenirea pierderilor de presiune.

Tehnologie de deplasare variabilă

Multe motoare moderne cu piston axial prezintă Capacitate de deplasare variabilă, obținută prin reglarea unghiului plăcii de swash. Când unghiul plăcii de swash crește, pistoanele se confruntă cu lovituri mai lungi, rezultând o deplasare mai mare pe revoluție și un cuplu mai mare la inferior viteze. În schimb, reducerea unghiului plăcii de swash scade deplasarea, permițând viteze de rotație mai mari cu cuplu redus.

Această caracteristică de deplasare variabilă oferă Flexibilitatea de control excepțională. Controalele electronice se pot regla automat Unghiul plăcii de swash în funcție de cerințele de încărcare, optimizarea eficienței între O gamă largă de condiții de operare. Unele sisteme avansate pot realiza chiar deplasare zero, oprind eficient motorul fără întrerupere flux hidraulic.

Eficiență și performanță Caracteristici

Motoarele cu piston axial hidraulic realizează Niveluri de eficiență remarcabil de ridicate, care depășesc adesea 95% în funcționarea optimă condiții. Această eficiență provine din mai mulți factori de proiectare, inclusiv Scurgeri interne minime, toleranțe precise ale componentelor și lichid optimizat dinamică. Aranjamentul axial contribuie la această eficiență prin furnizarea forțe radiale echilibrate care reduc sarcinile de rulment și frecarea mecanică.

Raportul cu putere-greutate a acestor motoare este excepțional, ceea ce le face ideale pentru aplicațiile mobile în care este greutatea critic. Un singur motor poate produce un cuplu extraordinar, menținând în același timp dimensiuni relativ compacte. În plus, protecția inerentă a supraîncărcării a sistemelor hidraulice înseamnă că aceste motoare pot gestiona supraîncărcări temporare fără deteriora.

Aplicații și avantaje

Găsiți motoarele cu piston axial hidraulic Aplicații din numeroase industrii. În echipamente de construcții, acestea alimentează urmele excavatoarelor și roțile încărcătoarelor. Aplicațiile marine includ Arande de vânt și sisteme de propulsie. Utilizările industriale variază de la transportor Conduceți către fusurile de mașini -unelte.

Avantajele motoarelor cu piston axial se extinde dincolo de eficiența lor ridicată și densitatea puterii. Oferă excelent controlul vitezei, poate funcționa în ambele direcții cu performanțe egale și Oferiți capacități de pornire și oprire instantanee. Capacitatea lor de a menține Cuplul constant pe viteze variate le face ideale pentru aplicații necesitând un control precis al mișcării.
