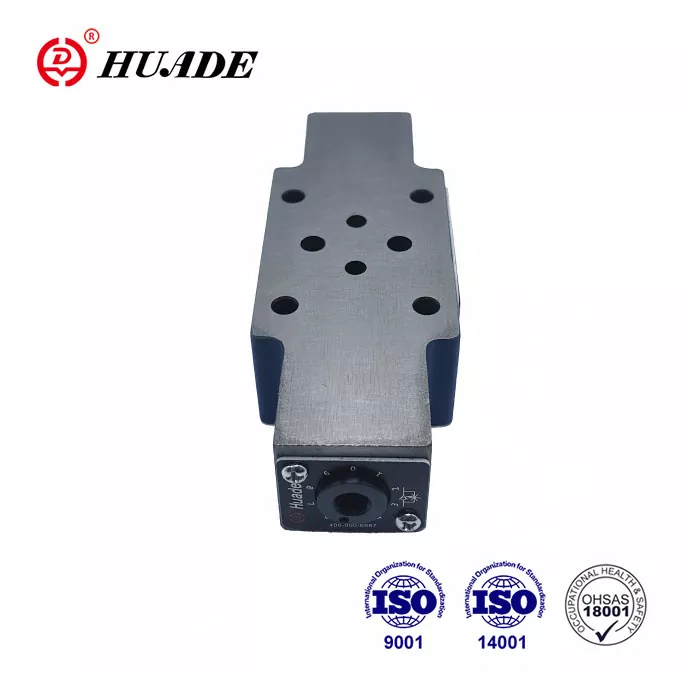

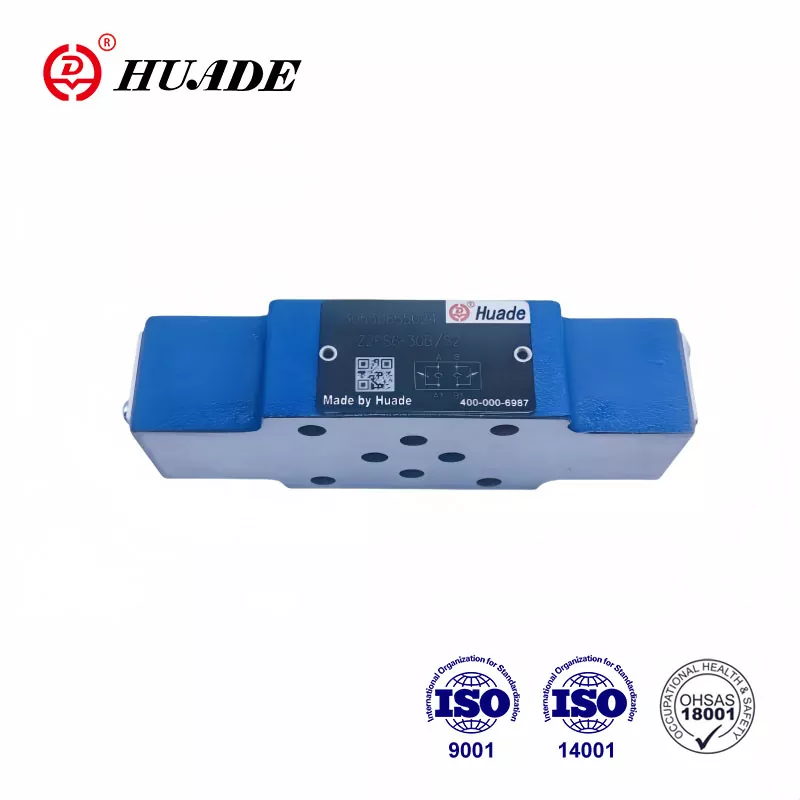

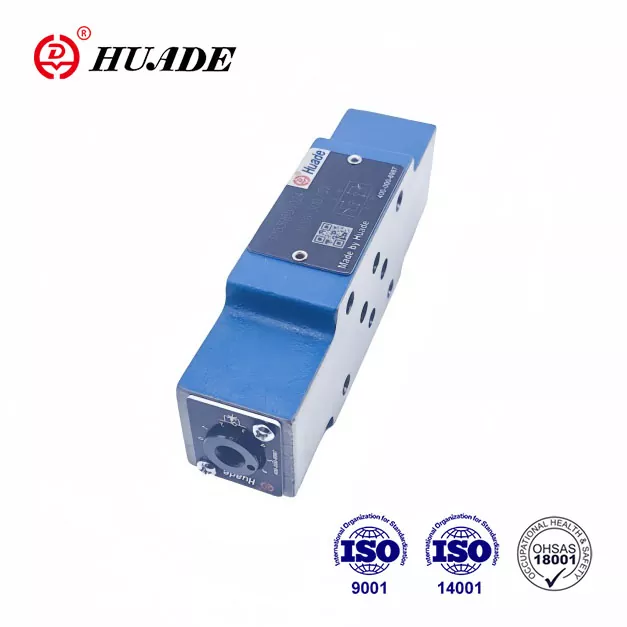

Supapă de reținere a accelerației Z2FS 6

Supapele de tip Z 2 FS 6 sunt supape duble de accelerație/reținere în design cu placă sandwich. Această supapă este potrivită pentru asamblarea verticală a stivuirii și este utilizată pentru controlul debitării la intrare sau la ieșire. Ca urmare a două cooperări pe termen lung cu Rexroth, această accelerație Z2FS 6 se potrivește cu Rexroth în performanță și poate înlocui seria Rexroth® Z2FS6 3XB. Este o alternativă accesibilă pentru Rexroth.

Parametrul de produs al supapei de reținere a accelerației Z2FS 6

Caracteristica produsului și aplicarea supapei de reținere a accelerației Z2FS 6

Caracteristici:

▶ Design plăci sandwich

▶ Model de portare la DIN 24 340, de la A, ISO 4401 și CETOP - RP 121H

▶ Limitarea fluxului principal sau pilot cu două porturi de serviciu

▶ Control de intrare sau ieșire a contorului.

Aplicație:

Supapele de reținere a clapetei de accelerație Z2FS 6 sunt utilizate pentru a limita debitul de ulei principal sau pilot la unul sau două orificii de serviciu.

Secțiunea și simbolul supapei de reținere a accelerației Z2FS 6

Două supape de accelerație/reținere dispuse simetric limitează debitul (prin intermediul bobinelor de accelerație reglabile) într-o direcție și permit fluxul de retur liber în cealaltă direcție.

Limitarea fluxului principal

Supapa dublă de accelerație/reținere este montată între supapa direcțională și subplacă pentru a modifica viteza unui actuator (limitarea debitului principal).

Limitarea debitului pilot

În cazul supapelor direcționale acționate cu pilot, supapa dublă de accelerație/reținere poate fi utilizată ca reglare a șocului pilot (limitarea debitului pilot). În acest caz, este montat între supapa principală și supapa pilot.

Structura clapetei duble de accelerație/reținere, tip Z2FS6 30B

Principiul sistemelor hidraulice
