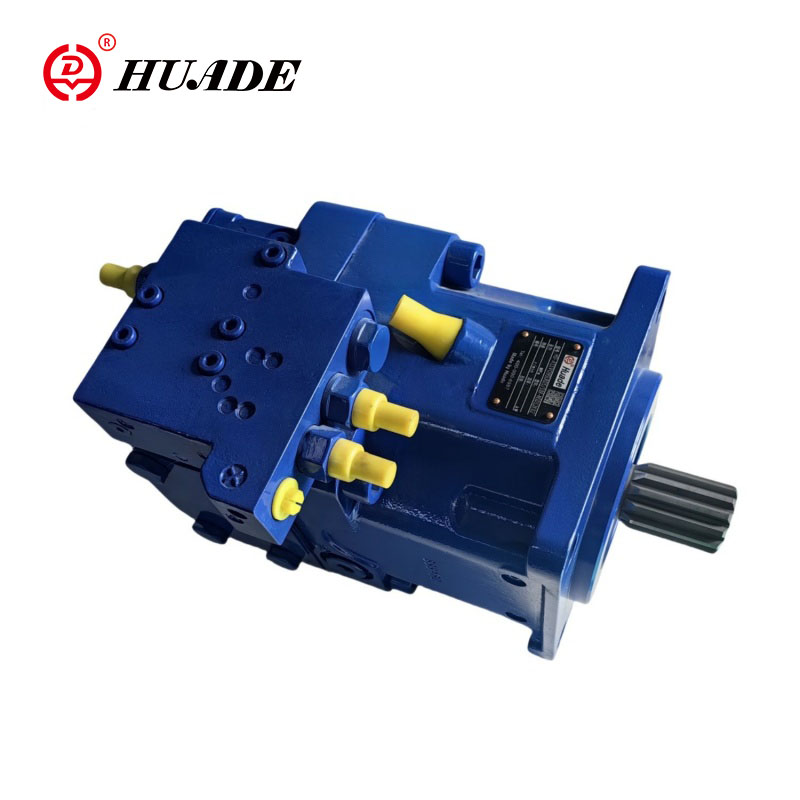

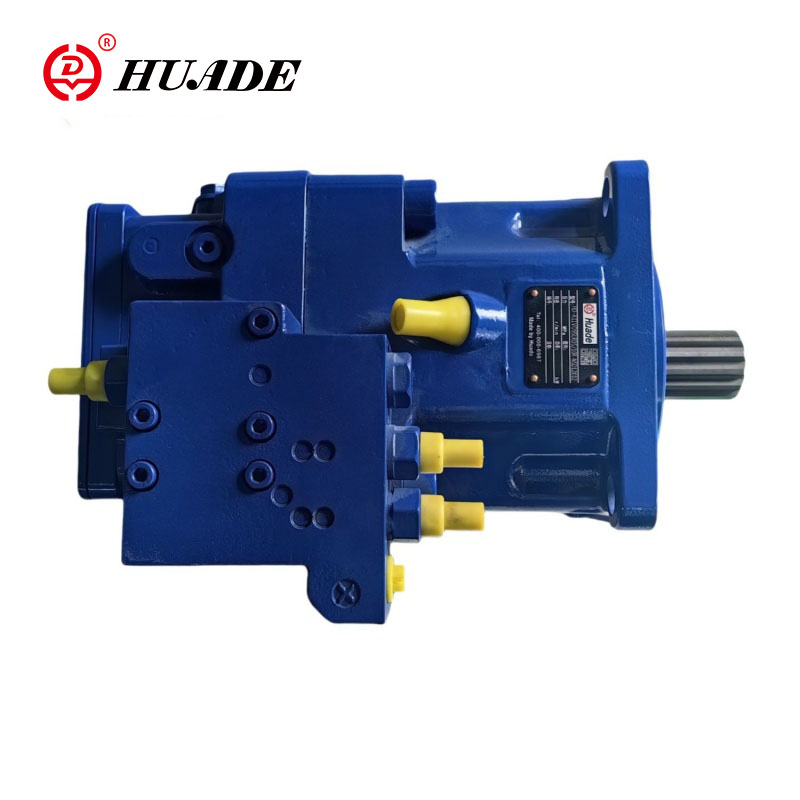

Pompă cu piston axial variabil A11VO

Pompa variabilă cu piston axial marca Huade A11VO este utilizată pentru transmisia hidrostatică în sistemele hidraulice cu circuit deschis. Debitul acestei pompe cu piston axial este proporțional cu viteza de transmisie și deplasarea. Prin reglarea unghiului plăcii oscilante, debitul poate fi modificat continuu. Pompa A11VO se poate egala cu performanțele lui Rexroth.

Parametrul de produs al pompei cu piston axial variabil A11VO

•Interval de presiune de operare

◇ Admisie ----- Presiune absolută la orificiul S (orificiul de aspirație)

Versiune fără pompă de încărcare

Pabs min--------- 0,8 bar

Pabs max---------- 30 bar

Dacă presiunea este > 5 bar, vă rugăm să întrebați Huade Hydraulic.

Versiune cu pompa de incarcare

Pabs min---------- 0,6 bar

Pabs max---------- 2 bar

◇Viteza maxima admisa (limita de viteza)

Viteza admisă prin creșterea presiunii de admisie pabs la orificiul de aspirație S sau la Vg ≤Vg max

◇Ieșire ----Presiune la portul A sau B

Presiune nominală pN---------- 350 bar

Presiune maxima Pmax ----------400 bar

Presiune nominală: Presiune maximă de proiectare la care este asigurată rezistența la oboseală

Presiune maxima: max. presiunea de lucru care este admisă pe termen scurt (t <1s).

◇Presiune minimă de funcționare

O presiune minimă de funcționare pB min este necesară în linia de serviciu a pompei în funcție de turație, unghiul de rotire și deplasare (vezi diagrama).

◇ Presiunea de scurgere a carcasei

Presiunea de scurgere a carcasei la orificiile T1 și T2 poate fi cu maximum 1,2 bar mai mare decât presiunea de intrare la orificiul S, dar nu mai mare decât PL abs. max --------------2 bar.

Este necesară o conductă de scurgere a carcasei de dimensiune completă, nerestricționată, direct la rezervor.

◇ Domeniul de temperatură al inelului de etanșare a arborelui

Inelul de etanșare a arborelui FKM este permis pentru temperaturi de scurgere a carcasei de la -25℃ la +115℃.

•Nota:

Pentru aplicații sub -25°C, este necesar un inel de etanșare a arborelui NBR (interval de temperatură permis: -40°C până la +90°C).

Indicați inelul de etanșare a arborelui NBR cu text clar în comandă.

Caracteristica produsului și aplicarea pompei cu piston axial variabil A11VO

Caracteristici:

▶ Pompă cu piston axial variabil cu design cu plăci oscilătoare pentru acţionarea hidrostatică în sistemul hidraulic cu circuit deschis.

▶ Proiectat în principal pentru utilizare în aplicații mobile.

▶Pompa funcționează în condiții de autoamorsare, cu presurizare a rezervorului sau cu o pompă de încărcare opțională încorporată (rotor).

▶Este disponibilă o gamă cuprinzătoare de opțiuni de control care se potrivesc cu orice cerință a aplicației.

▶ Opțiunea de control al puterii este reglabilă extern, chiar și atunci când pompa este în funcțiune,

▶Acționarea directă este potrivită pentru adăugarea pompelor cu angrenaje și pompelor cu piston axial până la aceeași, adică 100/% transmisie prin intermediul.

▶Debitul de ieșire este proporțional cu viteza de antrenare și variabil continuu între qv max și qv min = 0.

Aplicație:

Pompa variabilă cu piston axial Huade A11VO este utilizată pe scară largă în mașini de inginerie și echipamente industriale ușoare, mașini de metalurgie și minerit de fier și oțel, nave, echipamente de sol pentru aviația civilă, mașini petroliere și petrochimice, mașini de construcții și de mers.
