Supapa de control direcțională Bosch Rexroth 4WE 6 D reprezintă o componentă fundamentală în sistemele hidraulice moderne. Această supapă funcționează ca un comutator de direcție controlat electric care spune fluidului hidraulic unde să meargă și când să se miște. Ca o supapă de dimensiune standard NG6, se potrivește în sistemele din întreaga lume datorită standardelor internaționale care fac diferite mărci să lucreze împreună. Inginerii care trebuie să compare furnizorii, să verifice prețurile sau să înțeleagă detalii tehnice vor descoperi că această supapă oferă atât fiabilitate, cât și flexibilitate pentru aplicații de presiune medie până la înaltă.
Înțelegerea funcției de bază și a designului
Supapa 4WE 6 D controlează fluidul hidraulic prin comutarea acestuia între patru porturi principale etichetate P, A, B și T. Portul P se conectează la pompă, porturile A și B se conectează la dispozitive de acţionare precum cilindrii, iar portul T returnează lichidul în rezervor. Supapa funcționează ca un întrerupător electric, dar pentru ulei hidraulic în loc de electricitate. Când îl porniți, fluidul curge într-o direcție. Când îl opriți, fluxul fie se oprește, fie se inversează, în funcție de designul supapei.
În interiorul supapei se află o bobină de metal care alunecă înainte și înapoi în interiorul unui orificiu prelucrat cu precizie. Un electromagnet numit solenoid împinge această bobină atunci când electricitatea curge prin bobina sa. 4WE 6 D folosește ceea ce inginerii numesc un design „armatură umedă”, ceea ce înseamnă că pistonul solenoidului se află direct în uleiul hidraulic. Acest lucru poate suna ciudat, dar de fapt face ca supapa să dureze mai mult, deoarece nu există garnituri de cauciuc care se uzează în jurul pieselor mobile. De asemenea, uleiul ajută la răcirea solenoidului și reduce zgomotul în timpul funcționării.
Când solenoidul se oprește, un arc de întoarcere împinge bobina înapoi în poziția sa de pornire. Acest design cu retur cu arc oferă o caracteristică de siguranță, deoarece supapa revine automat la o poziție cunoscută dacă se întrerupe alimentarea electrică. Forța de la arc trebuie să învingă atât frecarea pieselor în mișcare, cât și orice presiune din conducta de retur, care devine importantă mai târziu când discutăm limitele de proiectare a sistemului.
Corpul supapei respectă standardele internaționale de montare, inclusiv ISO 4401-03, CETOP 3 și DIN 24340 Forma A. Aceste standarde definesc locația exactă a orificiilor de montare și a conexiunilor portului. Această standardizare înseamnă că Rexroth 4WE 6 D poate înlocui fizic supapele similare de la Parker, Eaton sau alți producători fără a reproiecta placa de montare. Pentru managerii de achiziții, această interschimbabilitate creează flexibilitate în lanțul de aprovizionare, deoarece mai mulți furnizori pot furniza piese compatibile în timpul penuriei sau al negocierilor de preț.
Presiune nominală și capacitate de debit
Supapa de control direcțională Rexroth 4WE 6 D face față la presiuni de lucru serioase. Porturile principale P, A și B pot funcționa la presiuni de până la 350 bar, deși majoritatea documentelor tehnice indică maximul standard de 315 bar. Pentru a pune acest lucru în perspectivă, 315 bari reprezintă aproximativ 4.570 de lire sterline pe inch pătrat, ceea ce este aproximativ echivalent cu greutatea unei mașini mici care apasă pe o zonă de dimensiunea unei timbre poștale.
Capacitatea debitului depinde dacă alegeți un solenoid DC sau AC. Versiunile de curent continuu pot gestiona până la 80 de litri pe minut, în timp ce versiunile de curent alternativ, de obicei, ajung la maximum 60 de litri pe minut. Diferența vine din designul electromagnetului și cât de repede poate muta bobina. Ca referință, 80 de litri pe minut ar putea umple o cadă în aproximativ două minute.
Cu toate acestea, există o limită critică de presiune care îi prinde prin surprindere pe mulți designeri. Orificiul T, care returnează uleiul în rezervor, nu poate depăși 160 de bari de presiune. Această limitare există deoarece arcul de retur și forța solenoidului trebuie să depășească în mod fiabil presiunea care împinge înapoi de la linia de retur. Dacă presiunea liniei de retur devine prea mare, bobina poate vibra, nu se poate schimba corect sau chiar se poate mișca atunci când ar trebui să rămână nemișcată. Sistemele care împart colectoarele de retur între mai multe supape sau utilizează linii lungi de retur cu restricții au nevoie de un calcul atent pentru a se asigura că presiunea în orificiul T rămâne în limite.
Relația dintre căderea de presiune și debit urmează un model previzibil. La un debit maxim de 80 de litri pe minut, supapa creează de obicei o pierdere de presiune de aproximativ 2,5 bar. Această energie se transformă în căldură, pe care uleiul hidraulic trebuie să o transporte. Funcționarea constantă peste debitul sau presiunea nominală necesită o capacitate suplimentară de răcire și poate avea nevoie de componente speciale ale clapetei pentru a menține un răspuns acceptabil al supapei.
Inginerii care selectează 4WE 6 D pentru noile modele ar trebui să verifice dacă presiunea pe conducta de retur a sistemului rămâne cu mult sub limita de 160 de bari, cu o marjă de siguranță adecvată. O regulă de bază lasă cel puțin 20-30 bari de pernă pentru a gestiona vârfurile de presiune în timpul comutării rapide a supapelor sau când mai multe supape comută simultan.
Configurații spool și variante operaționale
Simbolurile cu litere și numere ștampilate pe plăcuțele de identificare a supapelor descriu exact modul în care fluidul curge prin diferite poziții. „D” din 4WE 6 D indică un design specific al bobinei, de obicei o configurație cu patru căi centrată pe arc. În poziția centrală, această bobină blochează atât P la T, cât și A la B. Când este alimentată, conectează P la A și B la T, ceea ce ar extinde un cilindru. Când este dezactivat, arcul readuce bobina în centru, iar cilindrul se oprește.
Rexroth oferă multe simboluri spool diferite, dincolo de tipul D. Unele conectează toate porturile la rezervor în poziția centrală pentru dispozitive de acționare care plutesc liber. Alții blochează toate porturile pentru a reține o sarcină. Alegerea depinde de ceea ce trebuie să facă mașina când supapa este în poziție neutră. O presă ar putea avea nevoie de un centru de susținere a sarcinii, în timp ce un sistem de manipulare a materialelor ar putea beneficia de un centru de plutire care permite actuatoarelor să se miște liber în timpul instalării.
Corpul supapei include un mecanism manual de suprareglare, marcat de obicei cu un mic buton sau buton. În timpul pornirii sau în situații de urgență, tehnicienii pot împinge această opțiune pentru a schimba mecanic bobina fără energie electrică. Această caracteristică se dovedește esențială la punerea în funcțiune a sistemelor noi sau la depanarea problemelor, deoarece puteți verifica funcționarea mecanică independent de comenzile electrice.
Unele modele 4WE 6 D includ un sufix „OF” care indică un design de blocare. Aceste versiuni nu au arc de întoarcere, ci folosesc bile mecanice sau știfturi care blochează bobina în orice poziție a fost comandată ultima dată. Un scurt impuls electric deplasează bobina, apoi dispozitivul de blocare îl ține acolo fără putere continuă. Acest design economisește energie și reduce căldura, dar necesită o atenție suplimentară pentru stabilitatea presiunii liniei de retur, deoarece nu există nicio forță a arcului care ajută la menținerea bobinei în poziție.
Pentru aplicațiile în care deplasarea rapidă a supapelor creează șocuri de presiune, variantele cu comutare moale folosesc caneluri și orificii cu formă precisă prelucrate în bobină. Aceste caracteristici deschid și închid treptat căile de curgere, mai degrabă decât să se blocheze instantaneu între poziții. Rezultatul reduce efectele ciocanului de berbec care pot deteriora țevile și fitingurile în timp. Timpul de răspuns standard este de 10 până la 20 de milisecunde, în funcție de tipul de solenoid și presiunea sistemului.
Specificații electrice și limite de mediu
Bobinele solenoidului de pe supapa de control direcțională 4WE 6 D sunt construite pentru funcționare continuă, ceea ce înseamnă că pot rămâne sub tensiune la nesfârșit fără supraîncălzire. La tensiunea nominală, creșterea temperaturii bobinei rămâne sub 30 de grade Kelvin și durata de viață estimată depășește 10 milioane de cicluri de comutare. Această durabilitate face ca supapa să fie potrivită pentru automatizarea cu ciclu înalt, unde supapele pot comuta de mai multe ori pe secundă pentru perioade lungi.
Tensiunile disponibile includ ambele opțiuni DC la 12, 24, 96 și 205 volți, plus opțiunile AC la 110 și 230 volți. Bobinele tolerează variații de tensiune de plus sau minus 10% față de valoarea nominală, ceea ce ajută supapa să funcționeze în mod fiabil chiar și atunci când sursele de alimentare fluctuează. Conexiunea electrică urmează standardul EN 175301-803 pentru conectori cu trei poli. Când sunt cuplați corespunzător, conectorii ating gradul de protecție IP65, ceea ce înseamnă că rezistă prafului și jeturilor de apă din orice direcție.
O caracteristică practică pe care tehnicienii de întreținere o apreciază este bobina detașabilă, rotativă. Puteți să deconectați conectorul electric, să scoateți bobina solenoidului, să o rotiți la 360 de grade în orice poziție care facilitează cablarea și să o reinstalați fără a intra în circuitul hidraulic. Această flexibilitate simplifică instalarea în spații înguste și permite optimizarea traseului firelor după ce supapa se montează în sistem.
Intervalul de temperatură de funcționare pentru etanșările standard variază de la negativ 30 la pozitiv 80 grade Celsius. Lichidul hidraulic în sine trebuie să mențină vâscozitatea între 10 și 500 de milimetri pătrați pe secundă, deși performanța optimă are loc în jurul valorii de 25. Supapa cântărește aproximativ 1,46 kilograme, suficient de ușoară pentru o manipulare ușoară în timpul instalării, dar suficient de grea pentru a se simți substanțială și bine făcută.
Un aspect important de siguranță implică temperatura de aprindere a fluidului. Cea mai fierbinte suprafață de pe solenoid poate atinge 150 de grade Celsius în timpul funcționării continue. Uleiul hidraulic trebuie sa aiba o temperatura de aprindere cu cel putin 50 de grade mai mare decat aceasta, adica punct de aprindere de minim 200 de grade Celsius. Majoritatea uleiurilor minerale hidraulice îndeplinesc cu ușurință această cerință, dar fluidele sintetice sau formulările neobișnuite necesită verificare înainte de utilizare.
Cerințe de fluid hidraulic și protecție a sistemului
Fiabilitatea pe termen lung a supapei de reglare direcțională Rexroth 4WE 6 D depinde în mare măsură de calitatea fluidului hidraulic. Jocurile precise dintre bobină glisantă și alezajul corpului supapei măsoară doar câțiva micrometri. Particulele de contaminare mai mari decât aceste degajări cauzează uzură rapidă și eventual defecțiune prin două mecanisme distincte.
În primul rând, particulele sunt prinse între bobină și orificiu, provocând ceea ce tehnicienii numesc „sticțiune”. Bobina se lipește pe loc și refuză să se schimbe atunci când este comandată. Acest lucru poate părea intermitent la început, deoarece particulele se înfundă temporar, apoi funcționează liber, dar problema se agravează inevitabil pe măsură ce se acumulează mai multe particule. În al doilea rând, particulele acționează ca o pastă de șlefuit care uzează treptat suprafețele de precizie. Pe măsură ce degajările se deschid, scurgerile interne cresc. Această scurgere nu numai că irosește puterea pompei, dar generează căldură care degradează uleiul și accelerează uzura etanșării în întregul sistem.
Rexroth specifică nivelul maxim de contaminare ca ISO 4406 Clasa 20/18/15. Această clasificare înseamnă nu mai mult de 5.000 de particule mai mari de 4 microni per mililitru de ulei, nu mai mult de 1.300 de particule mai mari de 6 microni și nu mai mult de 320 de particule mai mari de 14 microni. Obținerea acestei curățenii necesită o filtrare eficientă cu un raport beta de cel puțin 75 la 25 microni.
În termeni practici, sistemul de filtrare costă adesea mai mult pe durata de viață a supapei decât supapa în sine. Elementele filtrante necesită înlocuire regulată, iar testele de analiză a uleiului confirmă că contaminarea rămâne în limite. Ciupirea unui ban de filtrare duce la înlocuiri costisitoare de supape și la timpi neaștepți de neașteptate. Inginerii care proiectează noi sisteme ar trebui să bugeteze filtre de înaltă calitate și să planifice întreținerea filtrelor ca o sarcină critică, mai degrabă decât opțională.
Fluidul standard este uleiul hidraulic mineral care respectă DIN 51524 părțile 1, 2 și 3. Supapa funcționează și cu anumite fluide sintetice și amestecuri apă-glicol dacă specificați materiale de etanșare adecvate. Garniturile standard din cauciuc nitrilic funcționează bine cu uleiurile din petrol, dar aplicațiile la temperatură înaltă necesită garnituri fluoroelastomerice, iar fluidele pe bază de apă necesită compuși speciali marcați MH sau MT.
Rolul ca supapă pilot și caracteristicile de scurgere
Supapa 4WE 6 D servește frecvent ca etapă pilot care controlează supapele direcționale mai mari. În această aplicație, micul 4WE 6 D comută presiunea pilot care mișcă o bobină mult mai mare într-o supapă de etapă principală. Supapa principală poate gestiona 600 de litri pe minut sau mai mult, cu mult peste capacitatea directă a lui 4WE 6 D, dar utilizează comutarea fiabilă a lui 4WE 6 D pentru a lua decizii de control.
Când este utilizat ca supapă pilot, performanța 4WE 6 D afectează în mod direct siguranța și răspunsul întregului sistem cu debit mare. Orice instabilitate în portul T al supapei pilot sau scurgerile interne excesive în supapa pilot creează erori în poziționarea treptei principale. Acest lucru face ca curățarea fluidului și stabilitatea presiunii orificiului T să fie și mai critice în aplicațiile cu supape pilot. Mica supapă pilot devine în esență creierul care controlează un corp mult mai puternic, așa că menținerea acelui creier sănătos necesită o atenție suplimentară.
Toate supapele de tip bobină au unele scurgeri interne prin proiectare. Distanța dintre bobină și orificiu trebuie să permită o mișcare lină, ceea ce înseamnă că nu poate etanșa perfect ca o supapă cu clapetă. Noile supape scurge foarte puțin, de obicei mai puțin de 0,5 litri pe minut la presiune maximă. Pe măsură ce supapa acumulează ore de funcționare și uzura crește spațiul liber, scurgerea crește treptat. Acest lucru este normal și de așteptat.
Proiectanții de sisteme trebuie să țină seama de această scurgere internă, în special în aplicațiile care susțin sarcini. Un cilindru care folosește un 4WE 6 D pentru a menține poziția se va deplasa încet pe măsură ce uleiul se scurge în interior prin supapă. Pentru menținerea statică, devine necesară adăugarea unei supape de reținere acționate pilot sau utilizarea unui design de bobină care susține sarcina. Monitorizarea ratei de scurgere în timp oferă, de asemenea, o avertizare timpurie a uzurii. Când scurgerile depășesc limitele producătorului, înlocuirea supapei înainte de defecțiunea completă previne defecțiunile neașteptate.
Compararea opțiunilor competitive și a strategiei de referință încrucișată

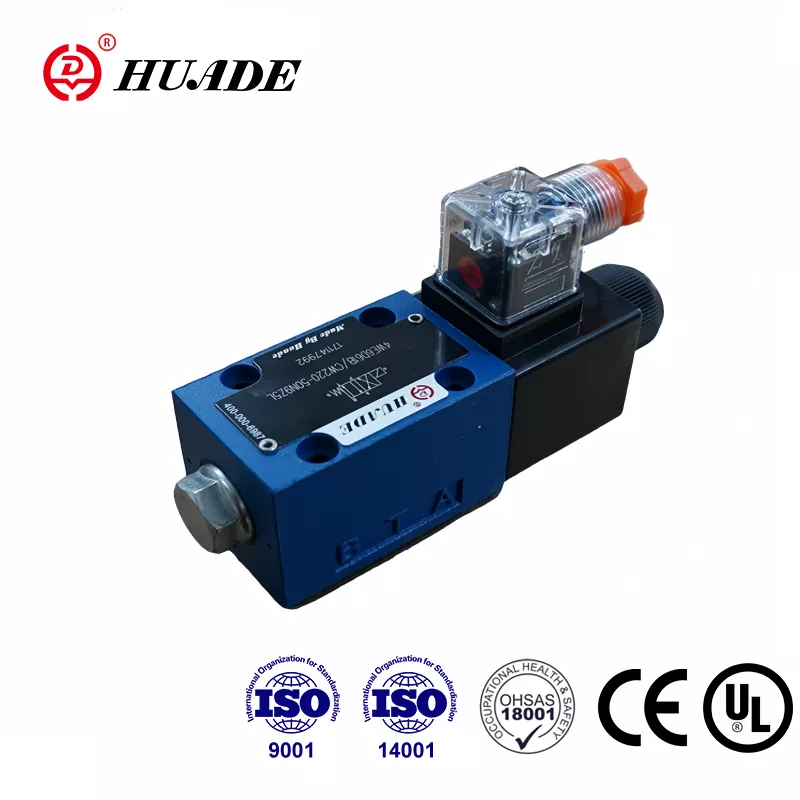

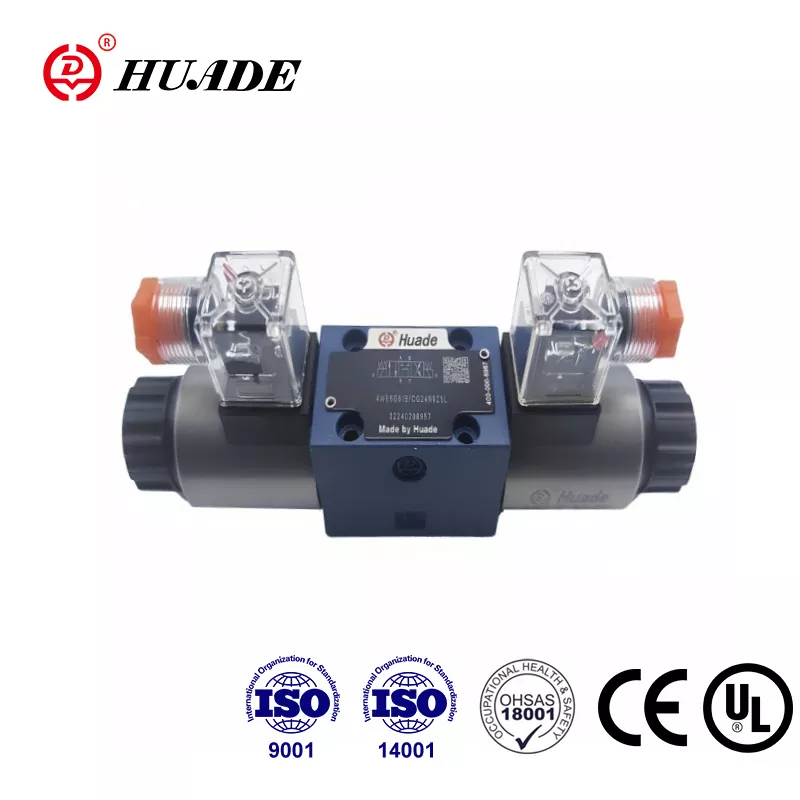

Standardizarea NG6 înseamnă că câțiva producători importanți oferă alternative interschimbabile la supapa de control direcțională Rexroth 4WE 6 D. Înțelegerea opțiunilor competitive îi ajută pe cumpărători să negocieze prețuri mai bune și să mențină flexibilitatea lanțului de aprovizionare.
Parker Hannifin produce seria D1VW, care concurează direct cu 4WE 6 D. Aceste supape îndeplinesc aceleași standarde de montare NFPA D03 și CETOP 3, cu valori de presiune similare în jur de 345 bar și capacitate de debit până la 80 litri pe minut. Parker pune accent pe fabricarea de precizie și eficiența energetică, oferind numeroase variante electrice, inclusiv bobine rectificate AC și design de bobine cu comutare moale.
Eaton Vickers produce seria DG4V-3, cunoscută pentru construcția robustă, potrivită pentru aplicații grele. Tabelele de referință încrucișată confirmă că modelele specifice Rexroth, cum ar fi 4WE 6 D cu blocare OF, au echivalente directe Vickers, cum ar fi DG4V-3-2N. Marca Vickers are o reputație puternică în sistemele de înaltă presiune, deși prețurile sunt adesea ușor mai mari decât alte opțiuni.
Detaliul critic la referințe încrucișate implică valorile presiunii în portul T. În timp ce capacitățile principale ale presiunii de lucru rămân similare între mărci, limitele portului de retur variază semnificativ. Rexroth standard 4WE 6 D permite 160 bar la portul T. Parker D1VW cu solenoizi AC permite doar o presiune de retur de 103 bar, dar versiunile rectificate DC sau AC o cresc la 207 bar. Dacă proiectarea sistemului dumneavoastră se apropie de presiunea de retur de 160 de bari, înlocuirea unei supape standard Parker AC ar cauza defecțiuni din cauza capacității insuficiente a presiunii de retur.
Această variație evidențiază de ce cumpărătorii nu pot presupune pur și simplu că interschimbabilitatea mecanică este egală cu echivalența funcțională. Specificațiile complete, inclusiv tipul electric și toate valorile de presiune trebuie să se potrivească înainte de a aproba un înlocuitor. Departamentele de achiziții ar trebui să mențină o listă de referințe încrucișate verificată, care să arate nu doar numerele de piesă, ci și să confirme că parametrii critici corespund cerințelor aplicației.
Avantajul standardizării se extinde dincolo de doar înlocuirile de urgență. În timpul fazei de proiectare, inginerii pot specifica „Rexroth 4WE 6 D sau echivalent aprobat”, apoi pot menține relații cu mai mulți furnizori. Această competiție menține prețurile rezonabile și asigură că piesele rămân disponibile chiar și atunci când un producător se confruntă cu întârzieri în lanțul de aprovizionare. Cheia este să faceți temele în avans pentru a verifica ceea ce se califică cu adevărat ca echivalent, mai degrabă decât să descoperiți incompatibilitatea după instalare.
Deplasarea dincolo de On-Off: Când să luați în considerare controlul proporțional
Supapa de control direcțională Rexroth 4WE 6 D oferă doar funcționare binară. Se pornește sau se oprește complet fără nimic între ele. Acest lucru funcționează perfect pentru multe aplicații precum strângerea, ejectarea pieselor sau ciclurile simple de extindere-retragere. Cu toate acestea, automatizarea modernă necesită din ce în ce mai mult viteză variabilă, accelerație lină și control precis al poziției pe care supapele de pornire și oprire pur și simplu nu le pot oferi.
Supape proporționale, cum ar fi seria Rexroth 4WRPEH, umple acest gol, variind continuu debitul proporțional cu un semnal electric de intrare. În loc să fie doar pornit sau oprit, supapa poate fi comandată la 25% debit, 63% debit sau orice altă valoare. Acest lucru permite controlul vitezei cilindrului pe toată durata cursei sale, implementarea pornirii și opririi ușoare pentru a reduce sarcinile de șoc și obținerea unei mișcări fluide în sistemele cu mai multe axe.
Seria 4WRPEH menține aceeași dimensiune NG6 și model de montare ca și 4WE 6 D, făcându-l o cale de actualizare mecanică directă. Capacitatea debitului variază de la 4 la 40 de litri pe minut, în funcție de model. Supapa include electronice la bord care procesează semnalele de control, oferă feedback de poziție și implementează algoritmi de control sofisticați. Acest design electronic integrat contrastează puternic cu comutarea electromagnetică simplă a 4WE 6 D.
Feedback-ul de poziție permite sistemului de control să verifice că bobina este de fapt mutată în poziția comandată. Acest control în buclă închisă atinge o precizie în câteva fracțiuni de milimetru, permițând aplicații precum presele servo care necesită un control precis al forței sau mașini-unelte care necesită conturare netedă. Semnalul de feedback electric permite, de asemenea, monitorizarea diagnosticului pentru a detecta uzura sau funcționarea defectuoasă înainte de apariția unei defecțiuni complete.
Supapele proporționale moderne includ interfețe de comunicare digitală precum IO-Link care le conectează la mediile de producție Industry 4.0. Supapa devine un senzor inteligent care oferă date de performanță în timp real, previziuni de întreținere și parametri de configurare. Acesta reprezintă un salt generațional de la conexiunea electrică de bază a unei supape de reglare direcțională 4WE 6 D.
Când ar trebui să alegeți controlul proporțional în locul controlului on-off? Dacă aplicația implică oricare dintre aceste cerințe, controlul proporțional merită o atenție serioasă: funcționare cu viteză variabilă, accelerare și decelerare lină, creșterea presiunii pentru un contact ușor cu piesele, menținerea poziției fără blocări mecanice sau integrarea în controlere de mișcare programabile. Pe de altă parte, dacă pur și simplu aveți nevoie de comutare fiabilă a direcției și volumul debitului rămâne constant în timpul funcționării, 4WE 6 D, mai simplu și mai puțin costisitor, rămâne alegerea mai bună.
Mulți constructori de mașini încep cu supape de pornire și oprire, apoi adaptează controlul proporțional mai târziu, pe măsură ce cerințele clienților evoluează. Compatibilitatea mecanică face ca această actualizare să fie relativ simplă, deși integrarea electrică și reglarea sistemului necesită efort ingineresc suplimentar. Planificarea unei posibile actualizări viitoare prin proiectarea cu infrastructură electrică adecvată și capacitatea sistemului de control economisește bani în comparație cu reproiectarea completă ulterioară.
Considerații de achiziție și realitățile lanțului de aprovizionare
Prețurile reale pentru supapa de control direcțională Rexroth 4WE 6 D variază considerabil în funcție de modelul specific, furnizorul și condițiile de piață. Noile supape variază de obicei între 350 și 730 de dolari SUA, în funcție de configurație și cantitate. Reducerile de volum se aplică pentru comenzile de zece sau mai multe unități, unii distribuitori oferind prețuri pe niveluri care reduc costul pe unitate cu 15 până la 25% la cantități mai mari.
Piețele online precum eBay listează atât valve noi, cât și folosite la diferite puncte de preț. În timp ce supapele folosite ar putea părea atractive pentru economii de costuri, istoricul și starea internă rămân necunoscute. Deoarece scurgerile interne cresc odată cu uzura și măsurarea necesită echipamente de testare a debitului, supapele folosite prezintă un risc semnificativ, cu excepția cazului în care vânzătorul oferă rezultate certificate ale testelor. Pentru aplicațiile critice, economiile modeste justifică rareori incertitudinea de fiabilitate.
Distribuitorii autorizați precum [BuyRexroth.com](http://buyrexroth.com/) păstrează stocul de configurații comune, cu livrare tipică de 28 de zile lucrătoare pentru modelele standard. Aceasta reprezintă aproximativ șase săptămâni, ceea ce pare lung pentru o astfel de componentă standard, dar reflectă presiunile continue ale lanțului de aprovizionare global care afectează întregul sector al automatizării industriale. Configurațiile de supape mai puțin obișnuite sau opțiunile speciale, cum ar fi acoperirile rezistente la coroziune, pot prelungi timpii de livrare la 12 săptămâni sau mai mult.
Acești termeni de realizare creează provocări reale de planificare pentru producătorii de echipamente și departamentele de întreținere. Comandarea supapelor după finalizarea proiectării unei mașini riscă să întârzie întregul proiect dacă livrarea durează mai mult decât se aștepta. În mod similar, operațiunile de întreținere ar trebui să stoceze piese de schimb critice, mai degrabă decât să aștepte comenzi de urgență în timpul avariilor. Costul financiar al stocurilor trebuie echilibrat cu costul mult mai mare al timpului de nefuncționare a producției în așteptarea pieselor.
Transportul internațional adaugă un alt nivel de complexitate. Supapele hidraulice se califică drept bunuri industriale standard fără restricții speciale de export, dar costurile de transport și timpul de vămuire variază semnificativ în funcție de destinație. Comenzile de la distribuitori regionali, mai degrabă decât expedierea direct din Germania oferă adesea o livrare mai rapidă și o logistică mai simplă, în ciuda prețurilor unitare posibil mai mari.
Costul total de proprietate se extinde cu mult dincolo de prețul de cumpărare. Forța de muncă la instalare, ingineria de integrare, timpul de punere în funcțiune și întreținerea continuă, toate contribuie la costurile pe durata vieții. Cel mai important, sistemul de filtrare necesar pentru a menține curățenia corespunzătoare a uleiului costă adesea mai mult peste zece ani decât înlocuirea mai multor supape. Neglijarea filtrării pentru a economisi costurile pe termen scurt duce la defectarea prematură a supapei, creând cheltuieli mult mai mari pe termen lung.
Cumpărătorii concentrați doar pe cel mai mic preț de achiziție creează adesea probleme costisitoare mai târziu. O evaluare completă ia în considerare fiabilitatea furnizorului, calitatea suportului tehnic, disponibilitatea pieselor de schimb și termenii de garanție alături de preț. Stabilirea de relații cu mai mulți furnizori aprobați oferă rezistență împotriva întreruperilor neașteptate de aprovizionare, menținând în același timp standardele de calitate.
Cerințe de întreținere și acces la depanare
Cataloagele standard de produse pentru supapa de control direcțională 4WE 6 D oferă specificații și dimensiuni, dar lipsesc în special proceduri detaliate de întreținere sau ghiduri de depanare. Producătorii consideră de obicei aceste cunoștințe operaționale ca expertiză tehnică care necesită documentație separată de service.
Rexroth și HYDAC publică manuale de service cuprinzătoare care acoperă procedurile de dezasamblare, specificațiile privind limitele de uzură, piesele de schimb recomandate și diagramele de diagnosticare. Aceste manuale nu sunt disponibile gratuit, dar necesită achiziție sau sunt furnizate clienților care urmează cursuri oficiale de formare. Această politică protejează cunoștințele producătorului, asigurând totodată o pregătire adecvată a personalului care efectuează întreținere.
Pentru echipele de întreținere, aceasta înseamnă că nu vă puteți baza doar pe informațiile din catalog pentru a diagnostica problemele sau pentru a planifica reparații. Stabilirea contactului cu grupul de asistență tehnică al producătorului înainte de apariția problemelor economisește timp în situații de urgență. Mulți distribuitori oferă programe de instruire care acoperă mai multe tipuri de supape și oferă experiență practică cu procedurile de dezasamblare și testare.
Sarcinile obișnuite de întreținere includ înlocuirea bobinei solenoidului, reînnoirea etanșării și curățarea bobinei. Designul armăturii umede permite înlocuirea bobinelor fără a deschide cavitatea hidraulică prin rotirea bobinei la 90 de grade și ridicarea acesteia. Această procedură de cinci minute nu necesită drenarea lichidului sau depresurizarea sistemului. Noile garnituri și o bobină curățată pot restabili performanța ca și noua supapelor care prezintă o scurgere internă crescută, cu condiția ca uzura să nu fi deschis spațiul liber dincolo de specificații.
Diagnosticarea problemelor la supapă evită în mod sistematic efortul pierdut prin înlocuirea aleatorie a pieselor. Dacă o supapă nu se schimbă, verificați mai întâi că energia electrică ajunge la bobină cu tensiunea adecvată. Verificați rezistența bobinei cu un ohmmetru pentru a confirma că înfășurarea nu s-a ars. Dacă verificările electrice trec, problemele hidraulice devin suspecte. Este posibil ca uleiul contaminat să fi cauzat lipirea bobinei, necesitând demontare și curățare. Presiunea scăzută de alimentare poate furniza o presiune pilot insuficientă pentru a deplasa bobina împotriva forțelor de sarcină.
Testarea electrică necesită cunoașterea specificației rezistenței bobinei, care apare în fișele tehnice detaliate, dar nu în cataloagele de bază. Bobinele DC tipice măsoară 15 până la 40 ohmi, în funcție de tensiunea nominală. Bobinele AC prezintă o rezistență mult mai mică, adesea 5 până la 15 ohmi, deoarece se bazează mai degrabă pe inductanță decât pe rezistența pură pentru limitarea curentului. Un circuit deschis indică o bobină arsă, în timp ce rezistența foarte scăzută sugerează înfășurări scurtcircuitate.
Ghid de aplicare în lumea reală
Presele industriale reprezintă o aplicație clasică pentru supapa de control direcțională 4WE 6 D. Supapa controlează extensia cilindrului pentru a aplica forța de apăsare și retragerea pentru eliberare. O supapă de limitare a presiunii limitează forța maximă, în timp ce supapa direcțională pur și simplu comandă direcția. Acest control simplu este suficient pentru multe operațiuni de presare în care forța și viteza rămân constante.
Mașinile de turnat prin injecție folosesc mai multe supape direcționale, inclusiv modelele 4WE 6 D pentru a controla cilindrii de prindere, știfturile ejectorului și tracțiunile miezului. Aceste funcții necesită un control fiabil al direcției cu scurgeri minime pentru a evita problemele legate de calitatea pieselor. Capacitatea supapei de a funcționa la 315 bari acceptă forțele mari de strângere necesare pentru matrițele mari.
Echipamentele hidraulice mobile, cum ar fi excavatoarele și macaralele, utilizează supape direcționale în întregul sistem. 4WE 6 D servește adesea ca supapă pilot care alimentează presiunea pilot către supapele de control principale mult mai mari din consola operatorului. Această arhitectură menține controlul operatorului ușor și receptiv, în timp ce supapele principale se ocupă de debitele mari de antrenare a brațului, a brațului și a cilindrilor cupei. Dimensiunea compactă NG6 se potrivește cu ușurință în colectoarele de supapă pilot care servesc mai multe funcții.
Automatizarea liniei de asamblare utilizează frecvent supape 4WE 6 D pentru operațiuni de transfer, prindere și presare a pieselor. Timpul de răspuns rapid acceptă rate de ciclu de mai multe operații pe minut. Durata lungă de viață se dovedește importantă, deoarece defecțiunea supapei pe o linie automată oprește producția, afectând mai multe stații din aval.
Fiecare dintre aceste aplicații necesită atenție la detalii specifice dincolo de specificațiile de bază. Comenzile presei necesită o dimensionare atentă a supapei de reducere a presiunii pentru a proteja sculele. Mașinile de turnat necesită abordarea sarcinilor termice mari din ciclul continuu. Echipamentele mobile se confruntă cu șocuri, vibrații și temperaturi extreme care provoacă fiabilitatea supapelor. Sistemele automate necesită integrare cu controlere programabile și circuite de siguranță. 4WE 6 D oferă o bază capabilă, dar reușește numai atunci când proiectarea completă a sistemului abordează aceste cerințe specifice aplicației.
Luarea deciziei de selecție
Alegerea supapei de control direcțional Rexroth 4WE 6 D începe cu verificarea că îndeplinește cerințele fundamentale. Presiunea sistemului trebuie să rămână la sau sub 350 bari, cererea de debit nu trebuie să depășească 80 litri pe minut pentru solenoizi DC sau 60 litri pe minut pentru versiunile AC, iar presiunea din conducta de retur trebuie să rămână sub 160 bar, inclusiv vârfurile de presiune.
Specificațiile electrice trebuie să se potrivească cu sursele de alimentare disponibile. În timp ce 24 de volți DC a devenit aproape universal în controalele industriale moderne, echipamentele mai vechi ar putea necesita versiuni de 110 sau 230 de volți AC. Confirmați că toleranța de tensiune se menține în plus sau minus 10 procente pentru a evita problemele de fiabilitate în instalațiile cu o calitate marginală a energiei.
Condițiile de mediu determină alegerea materialului de etanșare. Cauciucul nitrilic standard funcționează de la negativ 30 până la pozitiv 80 grade Celsius cu uleiuri din petrol. Aplicațiile la temperaturi ridicate peste 80 de grade necesită etanșări fluoroelastomer. Fluidele pe bază de apă necesită compuși de etanșare specifici care reziste la mediul chimic diferit. În mod similar, verificați că fluidul hidraulic respectă standardele DIN 51524 sau consultați producătorul cu privire la fluide alternative.
Considerațiile de montare includ atât interfața supapei, cât și orientarea solenoidului. Asigurați-vă că suprafața de montare oferă un plan de etanșare plat cu un cuplu adecvat al șuruburilor și etanșări cu inele O. Planificați rutarea electrică pentru a profita de solenoidul rotativ, poziționând conectorul acolo unde cablarea este convenabilă și protejată de deteriorări mecanice.
Decizia între versiunile standard cu retur cu arc și versiunile cu blocare depinde de ciclul de funcționare și de disponibilitatea energiei. Supapele de blocare economisesc energie în aplicațiile în care poziția supapei se schimbă rar și trebuie să se mențină pentru perioade îndelungate. Supapele de retur cu arc oferă moduri de defecțiune mai clare, deoarece pierderea puterii le readuce la o stare de siguranță definită.
Pentru aplicațiile care necesită control variabil al vitezei, accelerare lină sau feedback de poziție, limitările 4WE 6 D devin evidente. Acest lucru indică momentul în care trebuie luate în considerare supapele proporționale, în ciuda costurilor și complexității mai mari. Decizia depinde adesea de dacă aplicația are cu adevărat nevoie de modulare sau dacă controlul on-off cu un design adecvat al circuitului obține rezultatele necesare.
Dincolo de supapa în sine, succesul depinde de proiectarea corectă a sistemului. Dimensionați unitatea hidraulică pentru a asigura un debit adecvat la presiunea necesară cu generare rezonabilă de căldură. Instalați filtrarea care respectă cerințele ISO 4406 Clasa 20/18/15. Proiectați linii de retur pentru a minimiza contrapresiunea la portul T. Includeți protecție împotriva presiunii și spălarea corespunzătoare a sistemului în timpul pornirii inițiale pentru a elimina contaminarea ansamblului.
Concluzii și recomandări strategice
Supapa de control direcțională Rexroth 4WE 6 D rămâne un standard industrial din motive întemeiate. Capacitatea sa de înaltă presiune, interfețele standardizate și fiabilitatea dovedită îl fac o alegere bună pentru sistemele hidraulice de presiune medie până la înaltă care necesită un control fiabil al direcției. Acceptarea globală a standardelor de montare NG6 oferă flexibilitate lanțului de aprovizionare prin mai mulți furnizori calificați.
Cu toate acestea, aplicarea cu succes necesită respectarea limitelor supapei și menținerea mediului hidraulic de care are nevoie. Limita de presiune a orificiului T de 160 bari nu este o sugestie, ci o limită dură care provoacă defecțiuni atunci când este depășită. Inginerii trebuie să analizeze cu atenție dinamica liniei de retur, în special în sistemele cu mai multe supape care împart colectoare de retur comune.
Curățarea fluidului hidraulic este la fel de nenegociabilă. Îndeplinirea ISO 4406 Clasa 20/18/15 necesită investiții în filtrarea adecvată și întreținerea continuă. Acesta reprezintă cel mai mare cost pe durata de viață asociat supapei și merită o prioritate bugetară adecvată. Economisirea de bani pe filtrare creează costuri mult mai mari prin înlocuirea prematură a supapelor și timpii de neașteptare neaștepți.
A profita de standardizare înseamnă menținerea unor liste de referințe încrucișate aprobate cu specificații verificate. Interschimbabilitatea mecanică a supapelor NG6 între mărci oferă rezistență lanțului de aprovizionare numai atunci când înlocuirile sunt validate tehnic, mai degrabă decât presupuse. Acordați o atenție deosebită cotelor de presiune a orificiului T atunci când comparați alternative.
Pentru noile modele de mașini, luați în considerare dacă controlul pornit-oprit îndeplinește cu adevărat nevoile actuale și viitoare. 4WE 6 D servește bine în aplicații în care comutarea direcției și debitul constant sunt suficiente. Când viteza variabilă, mișcarea lină sau diagnosticarea integrată devin cerințe, tehnologia supapelor proporționale oferă capabilități care merită investiția suplimentară.
Supapa reprezintă o tehnologie matură, cu o înțelegere clară a capacităților și limitărilor. Succesul vine din respectarea acestor limite, menținerea adecvată a mediului hidraulic și potrivirea capacităților supapelor la cerințele aplicației. Folosită corespunzător, supapa de control direcțională 4WE 6 D oferă ani de funcționare fiabilă în aplicații industriale solicitante.
