Când lucrați cu mașini industriale grele, este esențială înțelegerea modului în care puterea fluidului se mișcă prin sistemul dumneavoastră. În centrul multor sisteme hidraulice cu debit mare se află o componentă critică numită supapă de control direcțională, în special seria WH de la Bosch Rexroth. Aceste supape s-ar putea să nu pară impresionante la prima vedere, dar fac niște lucrări serioase de ridicare grea în fabrici și setari industriale din întreaga lume.
Ce face ca supapele de control direcțional să fie atât de importante
Gândiți-vă la o supapă de control direcțională ca la un polițist de trafic pentru fluid hidraulic. Sarcina sa principală este să decidă unde se duce fluidul, care controlează direct modul în care se mișcă utilajele. Indiferent dacă porniți, opriți, accelerați sau schimbați direcția unui cilindru hidraulic, supapa de control direcțională face acest lucru.
Tipul WH se referă în mod specific la supapele de control direcționale acționate pilot care utilizează presiunea hidraulică pentru a controla debitul principal. Acest lucru contează mai mult decât ați putea crede. Când aveți de-a face cu debite mari și volume mari de fluid, o supapă simplă cu acționare directă pur și simplu nu are suficientă mușchi pentru a face treaba. Forțele care acționează asupra unei bobine mari de supapă sunt enorme și acolo devine necesară operarea pilot.
Bosch Rexroth și-a proiectat seria WH pentru a face față exact acestor situații solicitante. Aceste supape pot gestiona presiuni de până la 350 bari și debite care ajung la 1100 litri pe minut. Pentru a pune acest lucru în perspectivă, vorbim despre mișcarea suficientă a fluidului hidraulic pentru a alimenta prese industriale masive, echipamente grele de turnare și sisteme mari de manipulare a materialelor.
Cum funcționează de fapt supapele de control direcțional din seria WH
Frumusețea supapei de control direcțional WH constă în designul său în două trepte. În loc să încerce să miște direct o bobină mare și grea, sistemul folosește o supapă pilot mică pentru a controla o supapă principală mult mai mare. Este amplificarea puterii în acțiune.
Iată cum funcționează în practică. Etapa pilot folosește o cantitate mică de presiune hidraulică pentru a schimba o bobină mică a supapei. Acest lucru creează o diferență de presiune care acționează asupra capetelor bobinei principale mult mai mari. Acea diferență de presiune generează suficientă forță pentru a depăși forțele fluidului și frecarea, permițând tamburului principal să-și schimbe poziția și să redirecționeze întregul flux al sistemului.
Denumirea WH vă spune că este un control pilot pur hidraulic. Toate semnalele de control provin de la surse de presiune hidraulice, nu de la solenoizi electrici. Acest lucru face ca supapele WH să fie deosebit de valoroase în mediile în care sistemele electrice ar putea fi problematice, cum ar fi aplicațiile subacvatice, temperaturile extreme sau atmosferele explozive.
În interiorul corpului supapei, veți găsi un orificiu prelucrat cu precizie în care bobina din oțel întărit alunecă înainte și înapoi. Bobina are paduri și caneluri proiectate cu atenție care se aliniază cu porturile din corpul supapei. Pe măsură ce bobina se mișcă, deschide și închide aceste căi de curgere, direcționând fluidul către diferite dispozitive de acționare sau înapoi la rezervor.
Configurații diferite pentru nevoi diferite
Supapele de control direcțional vin în diferite configurații, iar înțelegerea terminologiei ajută la selectarea supapei potrivite. Numerele pe care le vedeți în descrierile supapelor se referă la numărul de porturi și poziții.
O supapă cu patru căi și trei poziții (scrisă ca 4/3) are patru conexiuni de fluid și trei poziții de funcționare distincte. Cele patru porturi includ de obicei alimentarea cu pompă, returul rezervorului și două porturi de lucru care se conectează la actuatorul dumneavoastră. Cele trei poziții includ de obicei două poziții active pentru deplasarea cilindrului sau a motorului în oricare direcție, plus o poziție centrală.
Această poziție de centru contează mai mult decât își dau seama mulți oameni. Într-o configurație cu centru închis, tot fluxul se oprește atunci când supapa revine în centru. Acest lucru funcționează bine cu pompele cu cilindree fixă și atunci când aveți nevoie de menținerea precisă a poziției. Un centru deschis permite debitului pompei să revină în rezervor în poziția neutră, reducând generarea de căldură, dar permițând potențial dispozitivului de acționare să se deplaseze sub sarcină. Configurațiile centrale tandem oferă o cale de mijloc, descarcând pompa în timp ce blochează porturile actuatorului.
Seria WH oferă toate aceste condiții de centru și multe altele. Puteți comanda supape cu centrare cu arc, în care arcurile împing bobina înapoi la neutru, sau centrare pe presiune, unde presiunea hidraulică menține bobina centrată. Unele aplicații au nevoie de configurații de decalare a arcului sau blocaje hidraulice care să țină bobina în orice poziție în care a fost comandată ultima dată.
Specificațiile tehnice care contează
Când comparați supapele de control direcțional, anumite specificații vă spun ce poate face supapa de fapt în sistemul dumneavoastră. Seria WH acoperă dimensiuni nominale de la NG10 la NG32. Dimensiunea nominală este direct legată de debitul pe care îl poate suporta supapa.
O supapă NG10 poate gestiona 200 până la 300 de litri pe minut, ceea ce se potrivește mașinilor de dimensiuni medii. Treceți la NG32 și vă uitați la acea capacitate maximă de debit de 1100 litri pe minut. Această dimensiune mai mare este ceea ce ați specifica pentru cele mai mari prese industriale sau echipamente de producție de mare viteză.
Presiunea maximă de lucru de 350 de bari plasează supapele WH în categoria de înaltă performanță. Multe sisteme industriale funcționează la 200 până la 250 bari, astfel încât având această capacitate suplimentară de presiune oferă o marjă de siguranță și permite supapei să funcționeze în cele mai solicitante circuite.
Toate supapele de control direcțional WH se montează conform standardelor ISO 4401. Acest standard internațional definește exact unde sunt amplasate porturile și cum este prelucrată suprafața de montare. De ce contează asta? Deoarece înseamnă că puteți schimba o supapă Bosch Rexroth cu un echivalent Parker sau Eaton fără a vă schimba colectorul sau instalațiile sanitare. Această standardizare economisește cantități enorme de timp și bani în proiectarea și întreținerea sistemului.
Supapele funcționează cu uleiuri minerale sau fluide hidraulice cu ester fosfat într-un interval de temperatură de la negativ 30 până la pozitiv 80 de grade Celsius. Această fereastră largă de operare acoperă majoritatea mediilor industriale fără a necesita o compensare specială a temperaturii.
Aplicații din lumea reală unde valvele WH Excel
Intrați în orice unitate de producție grea și este posibil să găsiți supape de control direcționale seria WH la lucru. Oțelăriile le folosesc pentru a controla presele de formare masivă. Instalațiile de turnare prin injecție se bazează pe acestea pentru sistemele de strângere cu forță mare care țin matrițele închise la presiune extremă.
Mașinile-unelte mari prezintă o altă aplicație comună. Atunci când un centru de prelucrare CNC trebuie să poziționeze rapid o masă grea sau să prindă o piesă de prelucrat, o supapă de control direcțională WH asigură acțiunea de comutare decisivă și puternică necesară. Capacitatea supapei de a gestiona debite mari înseamnă că aceste mișcări au loc rapid, reducând timpul ciclului și crescând productivitatea.
Echipamentele de manipulare a materialelor, cum ar fi ascensoarele hidraulice și platformele de ridicare, beneficiază de asemenea de tehnologia WH. Aceste aplicații necesită fiabilitate mai presus de orice altceva, iar designul simplu și robust al unei supape de control direcționale acţionate pilot oferă exact acest lucru.
Ceea ce face supapele WH deosebit de potrivite pentru aceste aplicații este toleranța lor pentru condiții de funcționare mai puțin decât perfecte. Sistemele hidraulice industriale nu pot menține adesea condițiile de fluid ultra-curat pe care le necesită supapele proporționale mai sofisticate. Supapele WH funcționează în mod fiabil cu curățarea fluidului hidraulic în jurul ISO 4406 20/18/15, în timp ce supapele proporționale ar putea avea nevoie de 19/16/13 sau mai mult. Această diferență în cerințele de filtrare se traduce direct în costuri de operare mai mici și intervale de service mai lungi.
Compararea valvelor WH cu competiția
Piața ventilelor industriale de control direcțional include câțiva jucători majori dincolo de Bosch Rexroth. Divizia Vickers a Eaton oferă seria DG3V-10 pentru operarea pilot hidraulic și DG5V-10 pentru funcționarea pilot cu solenoid. Acestea concurează direct cu supapele WH și WEH, oferind capacități de debit și valori de presiune similare.
Parker Hannifin produce valve mari comandate cu pilot în seria lor D81VW și în gama mai largă din seria D. Ca și celelalte, aceste supape sunt conforme cu standardele de montare ISO 4401 și oferă performanțe comparabile.
Lucrul interesant despre acest peisaj competitiv este cât de asemănătoare au devenit specificațiile de top. Toți cei trei producători majori oferă supape cu o presiune de 350 de bari și un debit de 1100 litri pe minut. Toate urmează aceleași standarde de montare. Această convergență reflectă cerințele pieței pentru interschimbabilitate și a creat o situație în care concurența are loc mai mult pe factori secundari, cum ar fi timpul de livrare, suportul tehnic și opțiunile de configurare specifice, mai degrabă decât limitele pure de performanță.

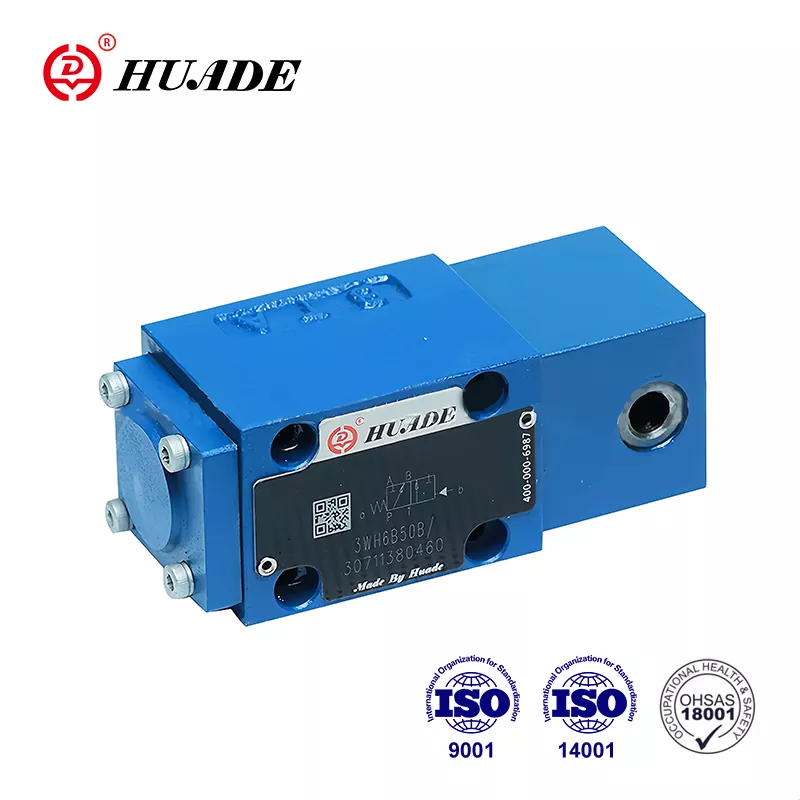

Producătorii asiatici au intrat pe piață și cu supape compatibile ISO 4401. Companii precum Huade și Shanghai Lixin oferă produse compatibile cu WH la prețuri competitive, în special atrăgătoare pentru cumpărătorii din regiunile în curs de industrializare. Deși este posibil ca aceste alternative să nu aibă aceeași recunoaștere a mărcii, ele urmează aceleași principii de bază de proiectare și standarde de montare.
Considerații de întreținere și probleme comune
Un avantaj semnificativ al supapelor de control direcțional din seria WH este profilul lor de întreținere relativ simplu. Spre deosebire de supapele proporționale sofisticate cu toleranțele lor strânse și sistemele complexe de feedback, supapele tradiționale comandate cu pilot sunt destul de îngăduitoare.
Cel mai frecvent mod de eroare este lipirea bobinei, cauzată de obicei de contaminarea fluidului hidraulic. Particulele mici se pot acumula în spațiile mici dintre bobină și orificiu, împiedicând mișcarea lină. Schimbările regulate de lichid și filtrarea adecvată previn majoritatea acestor probleme.
Scurgerile interne se dezvoltă în timp pe măsură ce uzura normală crește spațiul dintre bobină și orificiu. Acest lucru se manifestă ca viteze mai mici ale actuatorului, forță redusă și generare crescută de căldură. Când scurgerile interne devin excesive, singura soluție reală este înlocuirea supapei. Costul reconstrucției depășește de obicei costul unei noi supape pentru majoritatea dimensiunilor.
Scurgerile externe de la garnituri sau racorduri de fiting sunt de obicei mai ușor de rezolvat. Multe garnituri pot fi înlocuite fără unelte specializate. Cu toate acestea, dacă bobina în sine este deteriorată în zona de etanșare, devine necesară înlocuirea.
Presiunea de alimentare pilot merită o atenție specială la supapele WH. Deoarece circuitul pilot controlează poziția principală a bobinei, orice problemă cu presiunea pilot afectează direct funcționarea supapei. Indiferent dacă se utilizează alimentarea pilot internă de la pompa principală sau alimentarea pilot externă de la o sursă separată, acea presiune trebuie să rămână stabilă și adecvată pentru o schimbare fiabilă.
Costul inițial al unei supape de control direcțional de calitate poate părea semnificativ. Ansamblurile Bosch Rexroth de gamă medie ar putea rula în jur de 450 de dolari, configurațiile mai mari sau mai complexe costând mai mult. Cu toate acestea, costul total de proprietate depinde în mare măsură de fiabilitate și durata de viață. Supapele WH își câștigă întreținerea prin ani de funcționare fiabilă, cu o atenție minimă.
Viitorul tehnologiei de control direcțional
Industria supapelor hidraulice nu stă pe loc. Două tendințe majore remodelează peisajul, deși niciuna nu a făcut supapele în stil WH încă depășite.
Supapele de reglare direcțională proporțională oferă un control continuu al debitului, mai degrabă decât o simplă comutare pornit-oprit. Variind semnalul de intrare, puteți controla cu precizie viteza și forța actuatorului. Acest lucru aduce avantaje semnificative pentru aplicațiile care necesită mișcare lină sau poziționare exactă. Cu toate acestea, supapele proporționale necesită un lichid hidraulic mult mai curat, necesită calibrare regulată și, în general, costă mai mult pentru achiziționare și întreținere.
Hidraulica digitală reprezintă o schimbare mai fundamentală în abordare. În loc să utilizeze supape analogice precum seria WH sau supape proporționale, sistemele hidraulice digitale folosesc rețele de supape de pornire și oprire cu comutare rapidă. Prin pulsarea rapidă a acestor supape, sistemul poate obține un control precis care rivalizează sau depășește supapele proporționale, menținând în același timp simplitatea și robustețea componentelor on-off.
Hidraulica digitală promite economii majore de energie prin eliminarea multor pierderi de accelerare inerente sistemelor tradiționale. Tehnologia oferă, de asemenea, redundanță încorporată, deoarece mai multe supape mici pot compensa dacă una se defectează. Costurile de producție ar putea scădea semnificativ odată cu creșterea volumelor, deoarece supapele digitale sunt mai ușor de fabricat decât supapele proporționale de precizie.
În ciuda acestor progrese, supapele tradiționale de control direcțional WH păstrează avantaje importante. Acestea necesită o electronică de control mai puțin sofisticată, tolerează contaminarea mai bine decât supapele proporționale și se integrează perfect în sistemele existente construite în jurul standardelor ISO 4401. Pentru aplicațiile care necesită comutare robustă, cu debit mare, fără control continuu, supapele WH rămân soluția cea mai rentabilă.
Bosch Rexroth recunoaște aceste presiuni concurente și și-a dezvoltat strategia Connected Hydraulics. Această abordare adaugă senzori și interfețe digitale la componentele hidraulice tradiționale, aducându-le în mediile Industry 4.0 fără a necesita reproiectări complete ale sistemului. O supapă WH cu senzori de presiune integrați și monitorizare a poziției poate furniza date valoroase pentru întreținerea predictivă, în timp ce își îndeplinește funcția fundamentală de comutare.
Efectuarea alegerii corecte a supapei
Alegerea între o supapă de control direcțională tradițională WH și tehnologii mai noi depinde de cerințele specifice aplicației dumneavoastră. Pentru sistemele noi care necesită un control precis al vitezei sau profile complexe de mișcare, supapele proporționale sau hidraulica digitală au sens în ciuda costurilor mai mari și a cerințelor de întreținere.
Pentru piesele de schimb din sistemele existente, supapele WH reprezintă de obicei cea mai practică alegere. Acestea se încadrează în modelele de montare standard ISO 4401, funcționează cu circuitele pilot existente și oferă fiabilitate dovedită. Concentrați-vă selecția furnizorilor pe companiile care oferă suport tehnic bun și opțiunile specifice de configurare de care aveți nevoie, cum ar fi timpii de comutare reglabili sau centrarea presiunii.
Atunci când controlul contaminării este dificil sau imposibil de realizat, supapele tradiționale de control direcțional acţionate cu pilot depășesc în mod clar alternativele proporționale. Industrii precum minerit, silvicultură și demolări se încadrează adesea în această categorie. Jocurile interne mai mari ale supapei WH și designul mai simplu tolerează condiții care ar distruge rapid comenzile mai sofisticate.
Cheia este potrivirea tehnologiei supapelor la nevoile reale ale sistemului, mai degrabă decât alegerea automată a celei mai noi opțiuni. Supapele de control direcțional din seria WH au rămas în producție de zeci de ani, deoarece rezolvă probleme reale în mod eficient. Ei vor continua să deservească sistemele industriale atâta timp cât există aplicații care valorează simplitatea, robustețea și capacitatea de debit mare în detrimentul controlului variabil continuu.
Înțelegerea modului în care funcționează aceste supape, a ceea ce fac ele bine și unde ar putea servi mai bine alternativele vă ajută să luați decizii informate pentru sistemele dvs. hidraulice specifice. Indiferent dacă întrețineți echipamente existente sau proiectați noi instalații, supapa de control direcțională WH merită luată în considerare ca o soluție dovedită și fiabilă pentru aplicațiile de control al fluidelor de mare putere.
