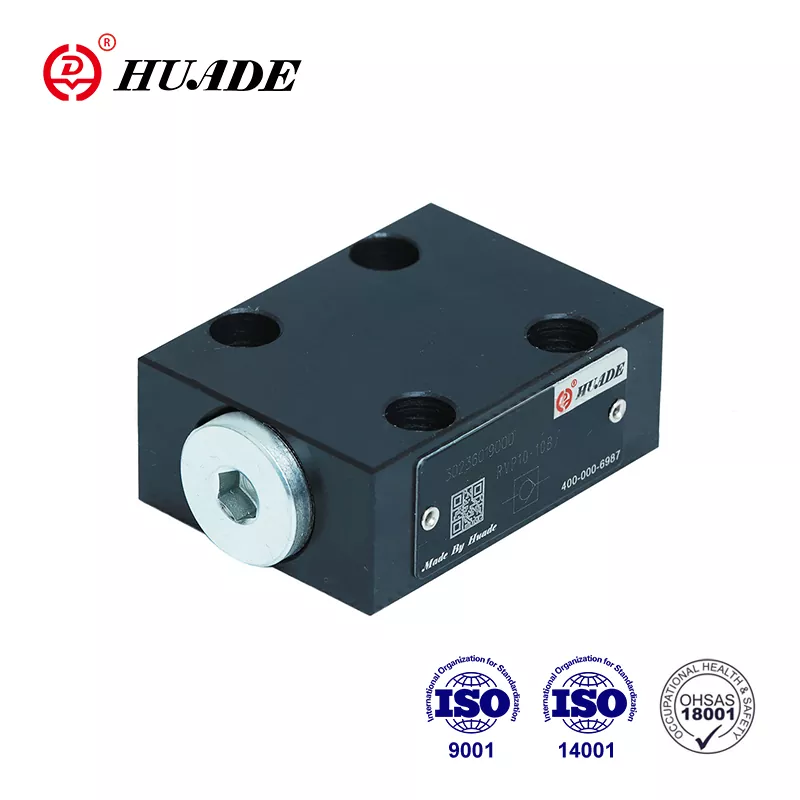

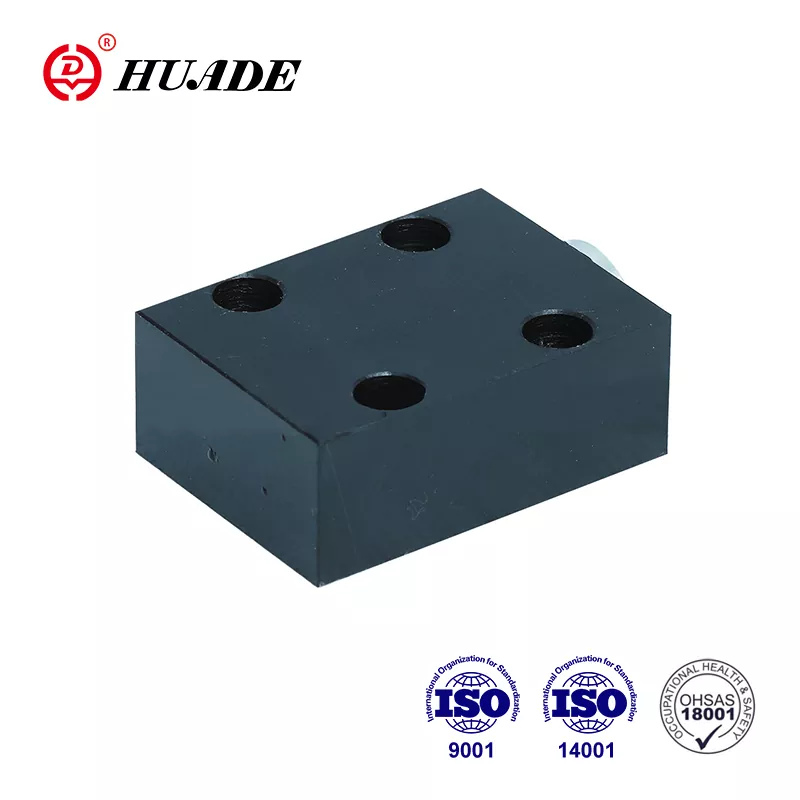

Fiind cel mai mare producător din China de tehnologie de transmisie și control hidraulic, Huade cooperează cu Rexroth de mai bine de 7 ani din 1979. Supapa de reținere Huade® RVP 16 poate înlocui complet RVP 16 Rexroth. Produsul Huade îndeplinește standardele internaționale, și anume ISO9001, ISO14001 și OH SAS18001. Fabrica are un sistem de inspecție bun pentru a asigura o calitate excelentă a tuturor produselor înainte de a părăsi fabrica. Supapa de reținere Huade® RVP 16 poate fi utilizată pe scară largă în mașini de inginerie și construcții, metalurgie, mașini-unelte, protecția mediului, construcții navale, aerospațiale, tranzit feroviar, petrol și petrochimie, industria militară și alte domenii. Acesta este un brand național bine-cunoscut în China.
|
Date tehnice |
|||||||||
|
Dimensiune |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presiune de lucru, max (MPa) |
31.5 |
||||||||
|
Presiune de deschidere (MPa) |
0.05 |
||||||||
|
Fluid sub presiune |
uleiuri minerale sau ester fosfat |
||||||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
||||||||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||||||||
|
Poziția de fixare |
opțional |
||||||||
|
Greutate (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Caracteristici:
▶ Racordarea plăcii suport
▶ Închidere fără scurgeri într-o singură direcție
Aplicație:
Supapa de reținere RVP 16 este utilizată în principal la ieșirea pompei ca supapă de contrapresiune și supapă de bypass.
Este o structură de supapă cu clapetă cu pierderi mici de presiune. Simbolul și diagrama structurii sunt ilustrate mai jos. Această supapă de reținere RVP 16 are sarcina de a închide, de preferință, o scurgere de curgere fără scurgeri într-o direcție și de a permite curgerea liberă în direcția opusă. Acesta cuprinde, în principiu, carcasă (1), valvă (2), arc de compresie (3) și scaun cu arc(4). Cursa valvei (2), care este ghidată pe diametrul său exterior, este limitată de un opritor mecanic. Arcul de compresie încorporat (3) susține mișcarea de închidere. În plus, arcul de compresie (3) ține clapeta (2) în poziție închisă chiar și atunci când nu există flux prin supapă.
Simbol
Diagrama structurii
①Carcasă ②Poppet ③Primăvara ④Scaun cu primăvară
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanș și trebuie instalat un filtru de aer la intrarea de aer
3. Produse fara placa de baza la iesirea din fabrica, daca este nevoie, va rugam sa comandati special.
4. Șuruburile de fixare a supapelor trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului listat în cartea de mostre
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
