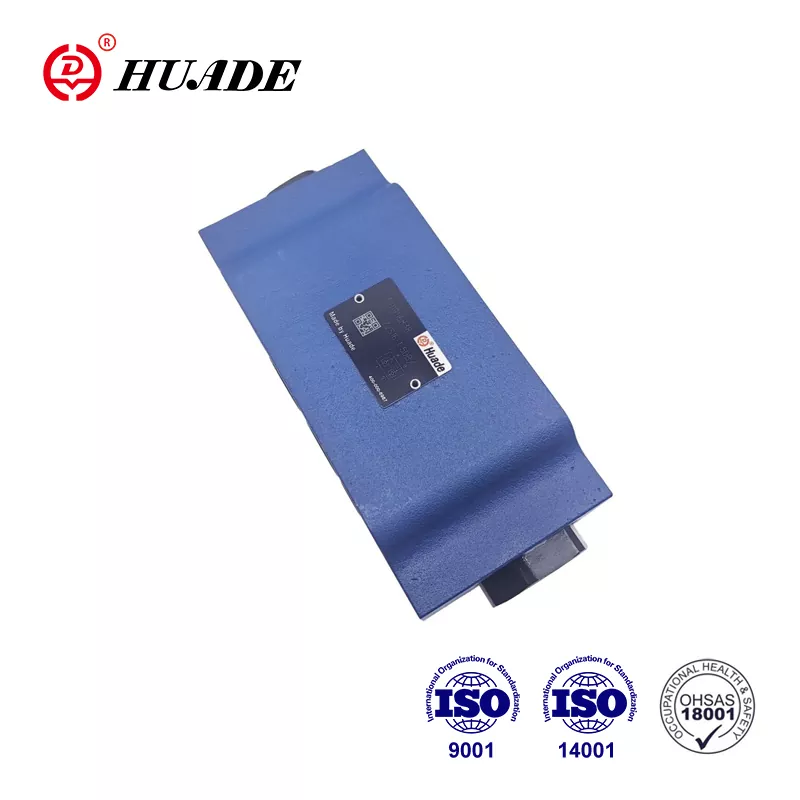

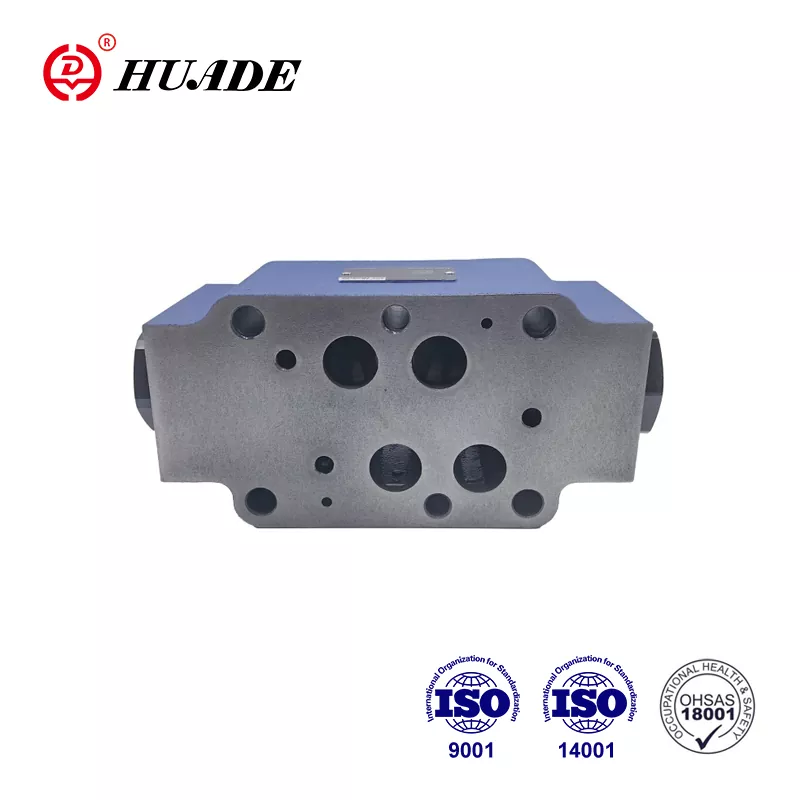

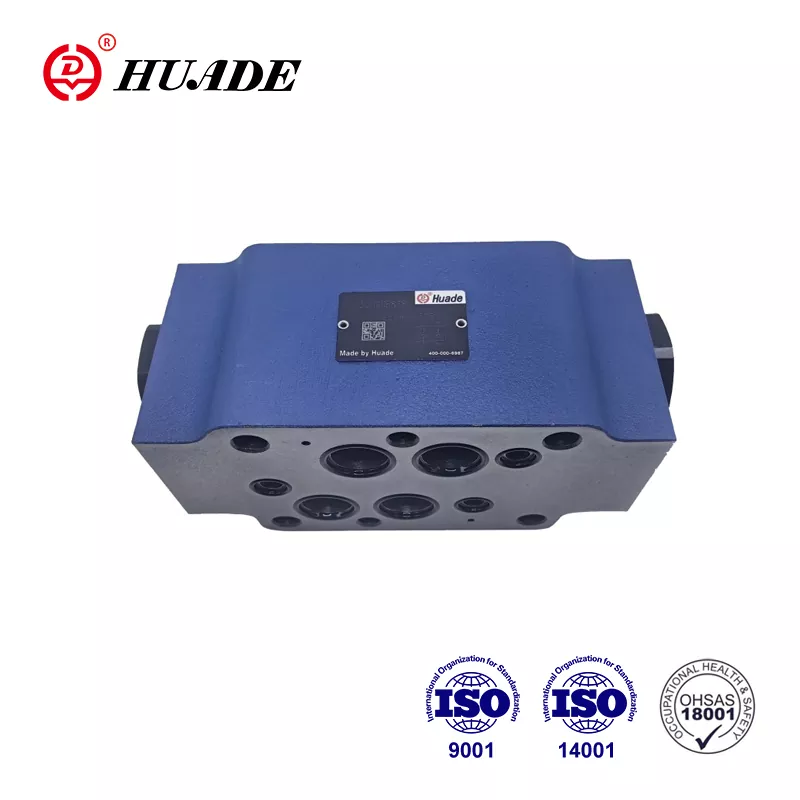

Placă sandwich cu supapă de reținere Z2S 16

Înființată printr-un parteneriat strategic între guvernele chinez și german în 1979, Huade a cooperat cu Rexroth de două ori. Supapa de reținere Huade® Z2S 16 poate înlocui Z2S 16 de la Rexroth în aceeași serie. Prețul este mai rezonabil. Fabrica are un sistem de inspecție bun pentru a asigura o performanță stabilă. Fiecare Z2S 16 va fi ambalat în cutii standard și ambalaje din plastic rezistent la apă înainte de a părăsi fabrica. Huade a trecut ISO9001, ISO14001 și OH SAS18001. Supapele direcționale hidraulice Huade® sunt utilizate în industria militară datorită performanței fiabile. Este un vechi brand național din China.

Parametrul de produs al plăcii sandwich cu supapă de reținere Z2S 16

Caracteristica produsului și aplicarea plăcii sandwich cu supapă de reținere Z2S 16

Caracteristici:

▶ Pentru utilizare în ansambluri verticale de stivuire

▶ Pentru închiderea fără scurgeri a unuia sau a două porturi de service

▶ Model de portare la Din 24 340 forma A, ISO4401 și CETOP - RP 121H

Aplicație:

Această supapă de reținere Z2S este utilizată pentru instalarea de stivuire verticală. Poate etanșa unul sau două porturi de ulei de lucru fără scurgeri, după cum este necesar.

Funcții, secțiune, simboluri ale plăcii sandwich cu supapă de reținere Z2S 16

Supapa de reținere acționată cu pilot tip Z2S 16 are un design cu placă sandwich. Este utilizat pentru închiderea fără scurgeri a unuia sau a două porturi de service, chiar și pentru perioade lungi de timp. Curgerea liberă are loc de la A1 la A2 sau de la B1 la B2. Debitul în A1 B1 în sens opus este blocat. Când fluidul curge de la A1 la A2, bobina este presată și este împinsă spre dreapta, deschizând astfel supapa cu bilă, care apoi deschide valva. Pentru a asigura închiderea corectă a supapei, orificiile de serviciu A2 B2 ale supapei direcționale trebuie conectate la rezervor în poziția neutră.

Simbol al lui Z2S

Exemplu de circuit tipic pentru Z2S
