Cum reglați o supapă de control a fluxului hidraulic?

Supape de control a fluxului hidraulicsunt componente esențiale în sistemele hidraulice, responsabile de reglarea debitului de lichid hidraulic pentru a controla viteza și calendarul actuatoarelor. Indiferent dacă lucrați cu utilaje industriale, echipamente de construcții sau sisteme de fabricație, înțelegerea modului de a ajusta corect aceste supape este crucială pentru performanța optimă a sistemului, eficiența energetică și longevitatea echipamentelor.

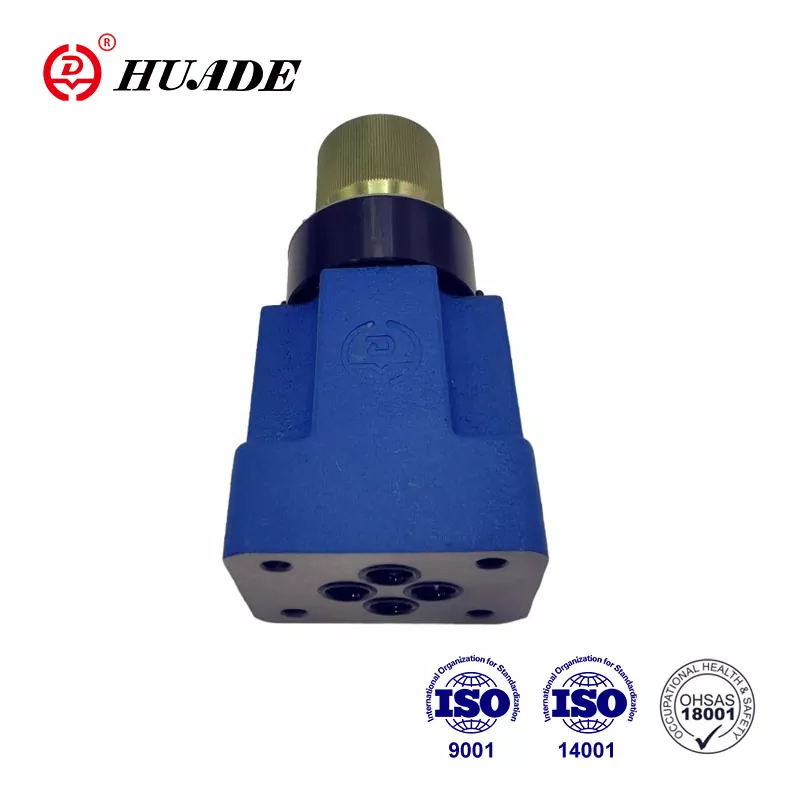

Supape de control a fluxului hidraulic

Înainte de a se scufunda în procedurile de ajustare, este important să înțelegem ce fac valvele de control al fluxului hidraulic și cum funcționează. Aceste valve reglează volumul de fluid hidraulic care curge printr -un sistem prin crearea unei restricții variabile în calea de curgere. Scopul principal este de a controla viteza actuatoarelor hidraulice, cum ar fi cilindrii și motoarele, indiferent de variațiile de încărcare sau modificările de presiune în sistem.

Valvele de control ale fluxului vin în mai multe tipuri, inclusiv supapele de ac, supapele de accelerație și supapele de control ale debitului compensate de presiune. Fiecare tip are aplicațiile sale specifice și metodele de ajustare, dar principiile fundamentale rămân consecvente pentru toate variantele.

Siguranța mai întâi: preparate pre-ajustare

Siguranța ar trebui să fie întotdeauna prioritatea dvs. atunci când lucrați cu sisteme hidraulice. Înainte de a încerca orice ajustare, asigurați -vă că sistemul este depresurizat și blocat în mod corespunzător în conformitate cu procedurile de siguranță ale instalației dvs. Sistemele hidraulice funcționează sub presiuni extrem de mari, care pot provoca vătămări grave sau deces dacă nu sunt luate măsuri de precauție corespunzătoare.

Adunați instrumentele necesare, inclusiv cheile adecvate, calibrele de presiune, contoarele de debit și echipamentele de siguranță. Puneți ușor documentația tehnică a sistemului, inclusiv schemele hidraulice, specificațiile supapelor și procedurile de ajustare ale producătorului. Înțelegerea parametrilor de funcționare ai sistemului, inclusiv presiunea maximă, debitele și intervalele de temperatură, este esențială pentru ajustări sigure și eficiente.

Procesul de ajustare pas cu pas

Evaluarea inițială a sistemului

Începeți prin inspecția completă a sistemului hidraulic și identificarea supapei de control specifice a debitului care necesită reglare. Verificați dacă există semne vizibile de deteriorare, scurgere sau contaminare care ar putea afecta performanța valvei. Lichidul hidraulic contaminat poate provoca un comportament neregulat al valvei și trebuie abordat înainte de a face ajustări.

Examinați performanța curentă a sistemului și documentați orice probleme pe care încercați să le rezolvați. Problemele comune includ actuatoarele care se mișcă prea repede sau lent, mișcarea savuroasă sau timpii de ciclu inconsistenți. Înțelegerea acestor simptome vă va ajuta să vă ghidați strategia de ajustare.

Măsurarea debitului curent

Înainte de a face ajustări, stabiliți măsurători de bază ale debitelor de curent prin supapă. Acest lucru poate fi realizat folosind un contor de debit instalat în linia hidraulică sau prin măsurarea vitezei actuatorului și calcularea debitului pe baza deplasării cilindrilor sau a specificațiilor motorului.

Documentați aceste măsurători cu atenție, deoarece vor servi drept puncte de referință în timpul procesului de ajustare. Dacă este posibil, măsurați debitul în diferite condiții de încărcare pentru a înțelege modul în care supapa funcționează în diferite scenarii de funcționare.

Efectuarea ajustărilor primare

Majoritatea supapelor de control a fluxului hidraulic au un șurub de reglare sau un buton care variază restricția supapei. Mecanismul de ajustare funcționează de obicei prin schimbarea poziției unui ac, a bobinei sau a altui element de restricționare a fluxului în corpul valvei.

Începeți cu mici ajustări, de obicei nu mai mult de un sfert de întoarcere la un moment dat. Rotația în sensul acelor de ceasornic scade, în general, debitul (crește restricția), în timp ce rotația în sens invers acelor de ceasornic crește debitul (scade restricția). Cu toate acestea, consultați întotdeauna documentația producătorului de valve pentru a confirma direcția de ajustare pentru supapa dvs. specifică.

După fiecare reglare, operați sistemul prin mai multe cicluri complete pentru a permite lichidului hidraulic să atingă temperatura de funcționare și pentru ca reglarea să aibă efect complet. Măsurați debitul sau viteza actuatorului după fiecare reglare pentru a cuantifica modificarea.

Reglare fină și optimizare

După ce ați obținut debitele apropiate de valorile țintă, începeți reglarea fină a ajustării. Acest proces necesită răbdare și precizie, deoarece ajustările mici pot avea efecte semnificative asupra performanței sistemului. Efectuați modificări incrementale și testați bine sistemul după fiecare reglare.

Acordați atenție stabilității și consecvenței sistemului. O supapă de control a debitului ajustată corespunzător ar trebui să ofere o mișcare de actuator netedă și previzibilă, fără vânătoare sau oscilație. Dacă observați un comportament neregulat, verificați aerul în sistem, lichidul contaminat sau componentele valvei uzate.

Tehnici de ajustare avansată

Compensarea temperaturii

Viscozitatea fluidului hidraulic se modifică cu temperatura, ceea ce poate afecta debitele prin supapă. Unele valve avansate de control al debitului includ caracteristici de compensare a temperaturii, dar ajustările manuale pot fi în continuare necesare pentru a ține cont de variațiile de temperatură extremă în mediul dvs. de funcționare.

Monitorizați performanța sistemului pe întreaga gamă de temperaturi de funcționare preconizate și faceți ajustări sezoniere, dacă este necesar. Păstrați înregistrări detaliate ale acestor ajustări pentru a stabili modele și a optimiza programele de întreținere viitoare.

Reglarea compensării presiunii

Valvele de control ale debitului compensate de presiune mențin debituri consistente, în ciuda variațiilor de presiune ale sistemului. Aceste valve au de obicei atât capacități de ajustare a debitului, cât și a presiunii. Reglarea compensării presiunii stabilește presiunea diferențială pe orificiul de control al debitului, în timp ce reglarea debitului controlează debitul real.

Când reglați supapele compensate de presiune, setați mai întâi compensația de presiune la nivelul corespunzător pe baza intervalului de presiune de funcționare al sistemului. Apoi reglați controlul debitului pentru a obține debitul dorit. Acest proces în două etape asigură o performanță optimă a supapei în condiții de încărcare variate.

Considerații ale sistemului de sensibilitate la sarcină

În sistemele hidraulice cu senzație de încărcare, reglarea supapei de control a debitului trebuie să ia în considerare interacțiunea dintre supapă și pompa de senzație de sarcină a sistemului. Aceste sisteme ajustează automat ieșirea pompei pe baza cererii de sistem, ceea ce poate afecta comportamentul supapei de control al debitului.

Când reglați supapele în sisteme de senzor de încărcare, asigurați-vă că setările de presiune și debit ale pompei sunt configurate corespunzător înainte de a face reglarea supapelor. Relația dintre ieșirea pompei și setările supapei este esențială pentru obținerea eficienței și performanței optime a sistemului.

Greșeli comune de ajustare de evitat

Ajustarea supra-ajustării este una dintre cele mai frecvente greșeli atunci când lucrați cu supape de control a fluxului hidraulic. Efectuarea ajustărilor mari poate duce la instabilitatea sistemului și poate deteriora componentele sensibile. Faceți întotdeauna modificări mici, incrementale și testați bine între ajustări.

Nerespectarea timpului de încălzire a sistemului este o altă eroare frecventă. Sistemele hidraulice funcționează diferit atunci când rece față de temperatura de funcționare. Permiteți întotdeauna sistemului să atingă temperatura normală de funcționare înainte de a face ajustări finale.

Ignorarea contaminării sistemului poate duce la performanța slabă a valvei și la ajustări eșuate. Lichidul hidraulic contaminat poate provoca lipirea valvei, funcționarea neregulată și uzura prematură. Abordează problemele de contaminare înainte de a încerca ajustarea supapei.

Întreținere și monitorizare

Monitorizarea regulată a performanței valvei de control a debitului este esențială pentru menținerea funcționării optime a sistemului. Stabiliți un program de inspecție de rutină care include verificarea scurgerilor, verificarea debitului și documentarea oricăror modificări de performanță.

Păstrați înregistrări detaliate ale tuturor ajustărilor, inclusiv date, setări și măsurători de performanță. Această documentație se va dovedi de neprețuit pentru depanarea problemelor viitoare și optimizarea programelor de întreținere.

Luați în considerare implementarea tehnicilor de monitorizare a condițiilor, cum ar fi analiza vibrațiilor sau imagistica termică, pentru a detecta problemele potențiale ale valvei înainte de a afecta performanța sistemului. Detectarea timpurie a problemelor permite întreținerea proactivă și împiedică timpul de oprire costisitor.

Reglarea corectă a supapelor de control a fluxului hidraulic este atât o artă, cât și o știință care necesită înțelegerea principiilor hidraulice, atenția la siguranță și o atenție atentă la detalii. Urmând proceduri de ajustare sistematică, menținând înregistrări detaliate și prioritizarea siguranței, puteți optimiza performanțele sistemului dvs. hidraulic, extinzând durata de viață a echipamentului și îmbunătățind eficiența operațională.

Nu uitați că fiecare sistem hidraulic este unic, iar tehnicile de ajustare ar putea fi necesare adaptate pe baza cerințelor specifice ale sistemului, a condițiilor de operare și a recomandărilor producătorului. Când aveți îndoieli, consultați cu specialiști în sistemul hidraulic sau cu echipa de asistență tehnică a producătorului de valve pentru a asigura proceduri de ajustare corespunzătoare și performanțe optime ale sistemului.
