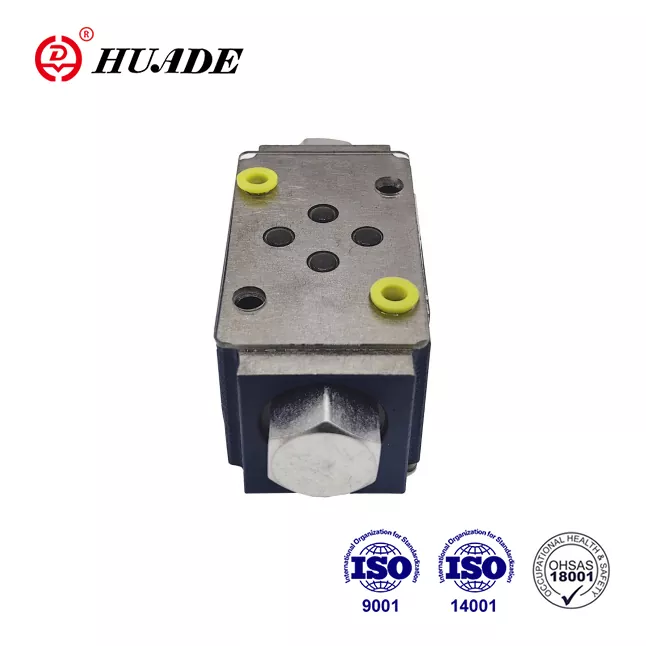

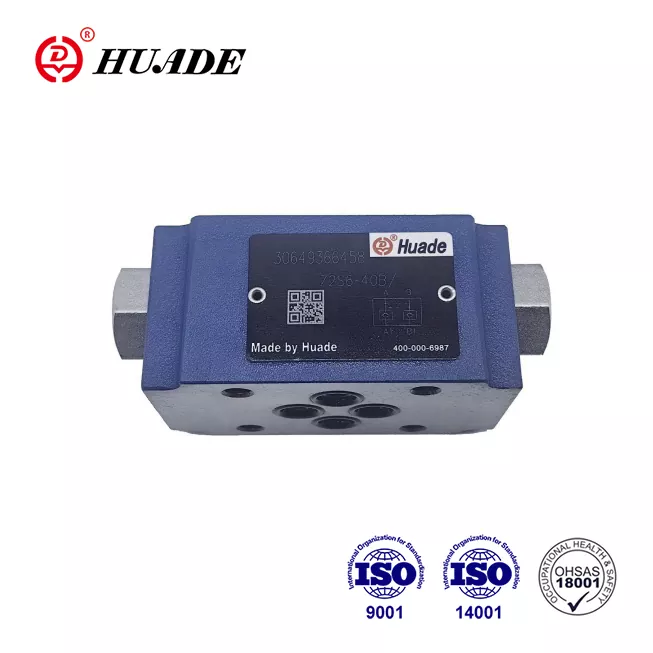

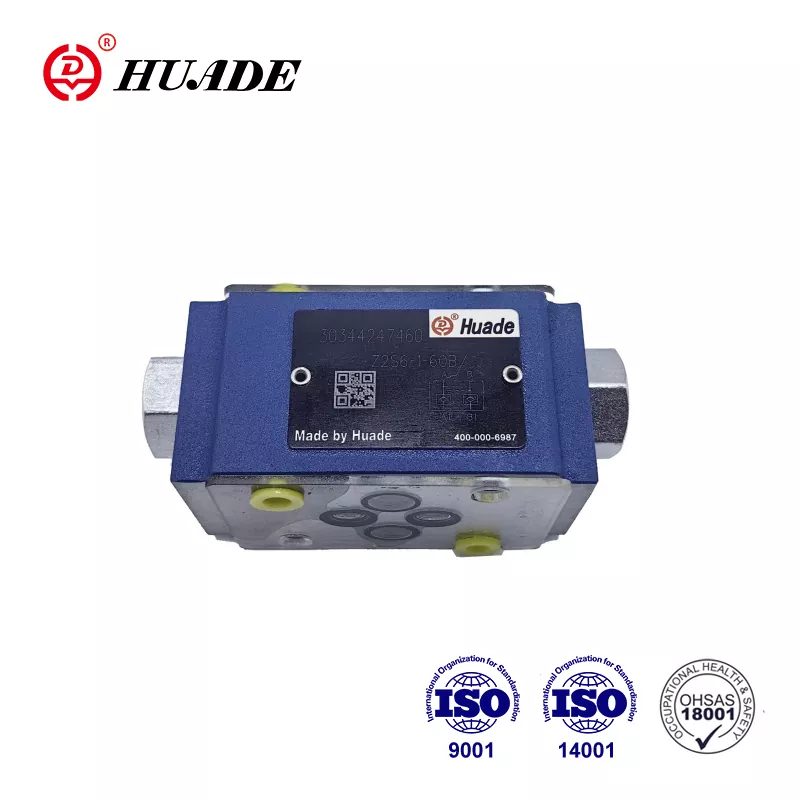

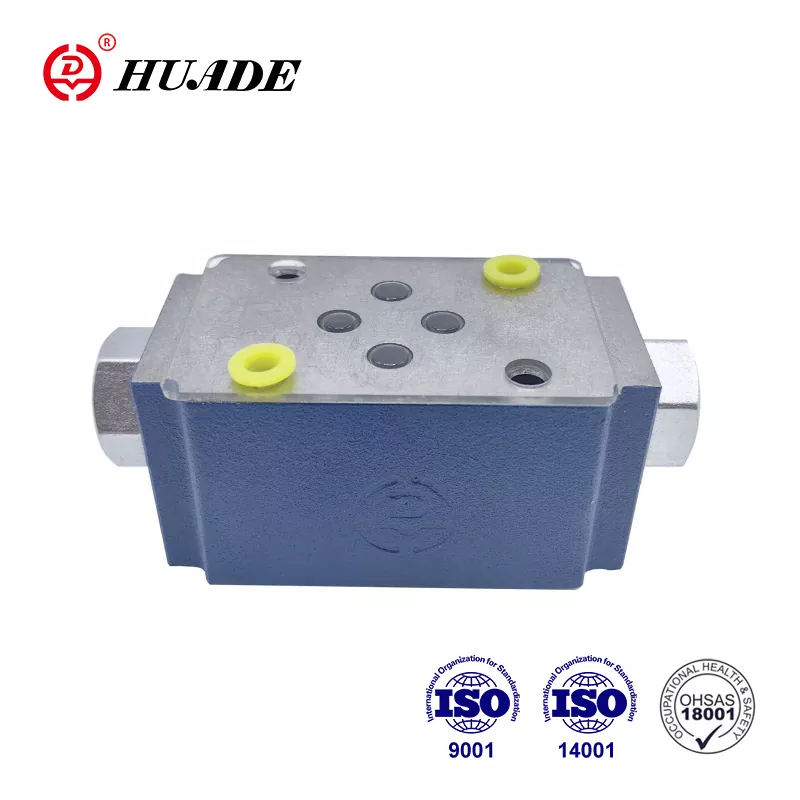

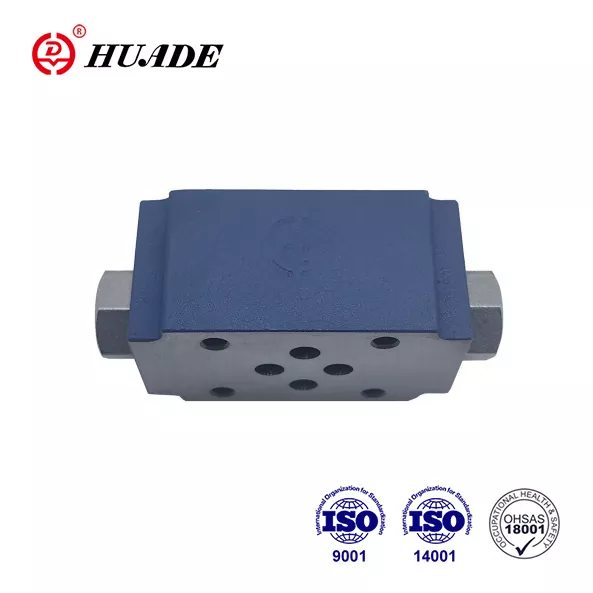

Datorită experienței de șapte ani în cooperarea cu Rexroth din 1979, Huade a încorporat tehnologia de ultimă oră de la Rexroth. Supapa de reținere Huade® Z2S 6 poate înlocui complet aceeași serie oferită de Rexroth. Are un pret mai bun. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Supapele hidraulice Huade® sunt utilizate în industria militară datorită performanței fiabile. Este mai avansat în tehnologie și mai durabil decât produsele similare din această linie. Este un brand național bine-cunoscut în China.
|
Dimensiune |
6 |
10 |
16 |
22 |
|
Debit max. (L/min) |
la 60 |
la 120 |
la 300 |
la 450 |
|
Presiune max.de operare (MPa) |
la 31,5 |
|||
|
Presiune de crăpare (MPa) |
Vezi curbele caracteristice |
|||
|
Direcții |
Vezi simboluri |
|||
|
Raportul de suprafață |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
|||
|
Interval de vâscozitate (mm2/s) |
2,8 până la 500 |
|||
|
Greutate (Kg) |
cca.0,8 |
cca.3 |
cca.6,5 |
cca.12 |
Caracteristici:
▶ Pentru utilizare în ansambluri verticale de stivuire
▶ Pentru închiderea fără scurgeri a unuia sau a două porturi de service
▶ Model de portare la Din 24 340 forma A, ISO4401 și CETOP - RP 121H
Aplicație:
Această supapă de reținere Z2S este utilizată pentru instalarea de stivuire verticală. Poate etanșa unul sau două porturi de ulei de lucru fără scurgeri, după cum este necesar.
Supapele hidraulice de reținere acționate cu pilot tip Z2S au un design cu plăci tip sandwich. Sunt utilizate pentru închiderea fără scurgeri a unuia sau a două porturi de service, chiar și pentru perioade lungi de timp. Curgerea liberă are loc de la A1 la A2 sau de la B1 la B2. Debitul în A1 B1 în sens opus este blocat. Atunci când fluidul curge de la A1 la A2, bobina (1) este presată și este împinsă spre dreapta, deschizând astfel supapa cu bilă (2) care deschide apoi valva (3). Pentru a asigura închiderea corectă a supapei, orificiile de serviciu A2 B2 ale supapei direcționale trebuie conectate la rezervor în poziția neutră.
Simbol al lui Z2S
Vedere tăiată a Z2S 6
Exemplu tipic de circuit pentru Z2S
