Când vezi un buldozer ridicându-și lama sau vezi un robot din fabrică care se mișcă cu precizie, există o componentă mică, dar puternică, care face totul posibil: supapa de control direcțională.
Acest ghid vă va ghida prin tot ce trebuie să știți despre aceste părți esențiale, de la modul în care funcționează până la alegerea celei potrivite nevoilor dvs.

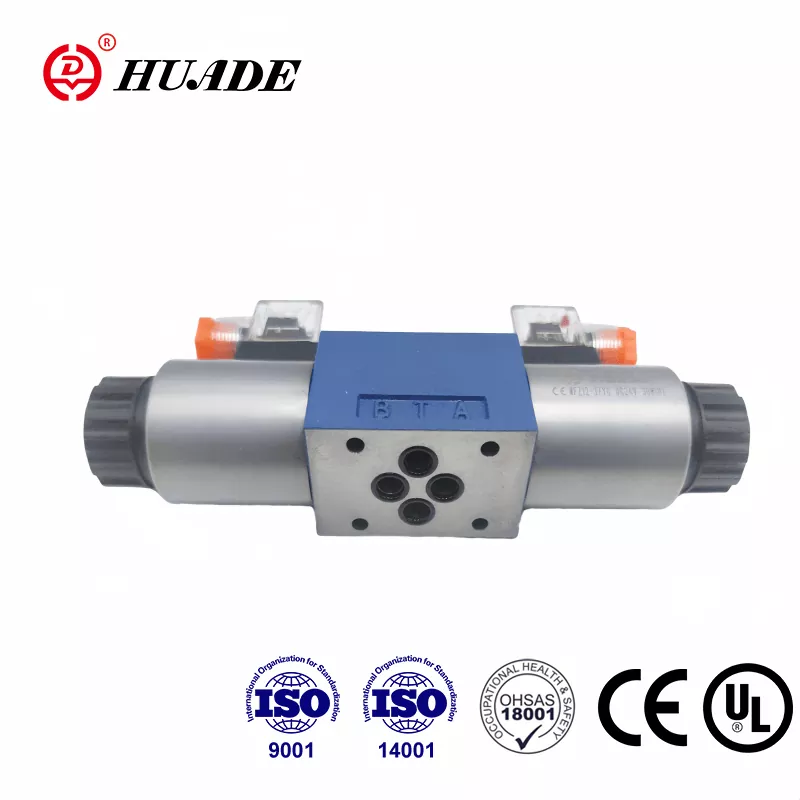

Ce este o supapă de control direcțională?
Gândiți-vă la o supapă de control direcțională (DCV) ca la uncontrolor de trafic pentru fluide. Așa cum un semafor direcționează mașinile la o intersecție, un DCV direcționează uleiul hidraulic sau aerul comprimat prin diferite căi dintr-o mașină. Aceste supape sunt „creierul” sistemelor de alimentare cu fluide, spunând fluidului unde să meargă și când.
De ce sunt numite supape „Bang-Bang”?
Multe DCV funcționează ca un întrerupător de lumină - sunt fie complet pornite, fie complet oprite. Nu există o poziție intermediară, motiv pentru care oamenii le numesc uneori supape „bang-bang”. Când schimbă, o fac rapid și complet.
Cum funcționează o supapă de control direcțională?
Părțile de bază
Fiecare DCV are aceste componente principale:
Corpul supapei:Aceasta este ca casa care ține totul împreună. Are canale în interior în care poate curge fluidul.
Spool sau Poppet:Aceasta este partea în mișcare care controlează de fapt fluxul. Gândiți-vă la ea ca la o ușă glisantă care deschide și închide diferite căi.
Porturi:Acestea sunt punctele de conectare unde se atașează țevile. De obicei sunt etichetate:
- P= Presiune (unde intră lichidul)
- T= Rezervor (unde se întoarce lichidul)
- A și B= Porturi de acționare (unde merge fluidul pentru a lucra)
Actuator:Acesta este ceea ce mișcă bobina. Ar putea fi un mâner pe care îl împingeți, o bobină electrică sau presiunea unui fluid.
Cum controlează fluxul
Când actuatorul mișcă bobina, acesta aliniază diferite găuri și canale în interiorul corpului supapei. Acest lucru creează noi căi prin care fluidul să curgă. Este ca și cum ai rearanja piesele de puzzle pentru a crea căi diferite.
Tipuri de supape de control direcțional
După cum se mișcă (design intern)
Supape cu bobină
Acestea folosesc o bucată cilindrică (bobina) care alunecă înainte și înapoi. Sunt ca un puzzle alunecat în care mișcarea unei piese deschide unele căi și închide altele. Sunt versatile, dar permit o mică scurgere.
Supape cu clapetă
Acestea folosesc o minge, un con sau un disc care se ridică de pe scaun pentru a permite curgerea sau apasă în jos pentru a o opri. Gândiți-vă la un dop de plută într-o sticlă - când îl scoateți, curge lichidul. Aceste supape etanșează foarte strâns, aproape fără scurgeri.
Supape rotative
În loc să alunece, acestea se rotesc pentru a alinia diferite pasaje. Sunt ca și cum ai întoarce o cheie într-o broască pentru a deschide diferite uși.
După cum sunt operate
Supape manuale
Le acționați manual folosind o pârghie, un buton sau o pedală. Sunt simple și fiabile, ca o transmisie manuală de mașină.
Electrovalve
Acestea sunt acționate electric. Când trimiteți un semnal electric, o bobină magnetică mișcă supapa. Este ca și cum ai avea o telecomandă pentru supapă.
Supape acționate pilot
Acestea folosesc presiunea fluidului pentru a deplasa supapa. Sunt utile atunci când aveți nevoie de multă forță pentru a deplasa o supapă mare, cum ar fi utilizarea servodirecției într-o mașină.
După numărul de poziții și porturi
Sistemul de denumire poate părea confuz la început, dar de fapt este simplu:
- 2/2 supapă:2 porturi, 2 poziții (cum ar fi un comutator pornit/oprit)
- Supapă 3/2:3 porturi, 2 poziții (comun pentru cilindrii cu acțiune simplă)
- Supapă 4/2:4 porturi, 2 poziții (standard pentru cilindri cu dublă acțiune)
- Supapă 4/3:4 porturi, 3 poziții (include o poziție de mijloc neutră)
Poziții centrale (pentru supape cu 3 poziții)
- Centru deschis:Toate porturile se conectează împreună - cum ar fi deschiderea tuturor ușilor unei case
- Centru închis:Toate porturile sunt blocate - cum ar fi închiderea tuturor ușilor
- Centru tandem:Presiunea se conectează la rezervor, dar porturile actuatorului sunt blocate
- Centru flotant:Porturile actuatorului se conectează la rezervor, dar presiunea este blocată
Alegerea supapei potrivite: specificații cheie
Evaluarea debitului (Cv)
Aceasta vă spune cât de mult fluid poate suporta supapa. Se măsoară ca galoane pe minut (GPM) la o cădere de presiune de 1 PSI. Gândiți-vă la el ca la diametrul unui furtun de grădină - numere mai mari înseamnă mai multă capacitate de debit.
Presiune nominală
Aceasta este presiunea maximă pe care supapa o poate suporta în siguranță. De obicei, este marcat ca PN (cum ar fi PN350 pentru 350 bar) sau în PSI. Nu depășiți această limită, altfel supapa s-ar putea defecta.
Timp de răspuns
Pentru supapele solenoide, acesta este cât de repede pot schimba pozițiile, de obicei măsurat în milisecunde. Timpii de răspuns mai rapizi sunt mai buni pentru aplicațiile care necesită mișcări rapide.
Clasa de scurgere
Aceasta evaluează cât de bine etanșează supapa:
- Clasa IV:Unele scurgeri (0,01% din debitul nominal)
- Clasa a V-a:Scurgere redusă
- Clasa VI:Etanș la bule (aproape fără scurgeri)
De la simplu la inteligent: tipuri de control
Supape de pornire/oprire (DCV standard)
Acestea sunt supapele de bază „bang-bang” despre care am vorbit. Sunt fie complet deschise, fie complet închise. Sunt perfecte pentru sarcini simple, cum ar fi prinderea unei piese sau extinderea completă a unui cilindru.
Supape proporționale
Acestea sunt ca niște întrerupătoare pentru fluxul de fluid. În loc să fie doar pornit/oprit, ele pot fi deschise parțial pentru a controla debitul. Acest lucru vă oferă un control fluid și variabil al vitezei. Sunt grozave pentru aplicații precum operarea macaralei în care doriți mișcări fluide.
Servovalve
Acestea sunt instrumentele de precizie ale lumii supapelor. Ele oferă un control extrem de precis și pot răspunde la feedback pentru a menține pozițiile sau fluxurile exacte. Sunt folosite în aplicații de vârf, cum ar fi simulatoare de zbor și mașini CNC.
Aplicații din lumea reală
Utilaje de constructii
- Excavatoare:Utilizați mai multe supape 4/3 pentru a controla brațul, brațul, cupa și rotația. Supapele proporționale acționate de pilot oferă operatorului un control fără probleme.
- Buldozere:Utilizați DCV-uri pentru a controla unghiul și înălțimea lamei, precum și sistemele de antrenare a șenilelor.
Fabricarea
- Mașini CNC:Utilizați DCV-uri solenoide pentru strângerea sculelor și supape proporționale pentru o poziționare precisă.
- Liniile de asamblare:DCV-urile pneumatice acționează prindere, dispozitive de ridicare și mecanisme de sortare.
Agricultură
- Tractoare:Blocurile de supape cu bobine multiple controlează instrumentele precum plugurile și mașinile de tuns.
- Secerători:DCV-urile controlează înălțimea capului și viteza ventilatorului de curățare.
Aerospațial
- Tren de aterizare a aeronavei:Valvele servo oferă un control precis și fiabil pentru extindere și retragere.
- Comenzi de zbor:Servovalvele de înaltă performanță permit sisteme fly-by-wire.
Prezentare generală a pieței: cine face ce
Piața globală a supapelor de control direcțional valorează aproximativ 8-10 miliarde USD și crește cu 5-11% pe an. Jucătorii cheie includ:
- Bosch Rexroth:Cunoscut pentru supapele hidraulice robuste și integrarea Industriei 4.0
- Parker Hannifin:Oferă game largi atât pentru aplicații hidraulice, cât și pneumatice
- Eaton/Danfoss:Puternic în hidraulica mobilă cu tehnologii de supape inteligente
- SMC:Producător lider de supape pneumatice cu design compact, cu debit mare
- Celebrare:Soluții pneumatice inovatoare, inclusiv insule de supape și platforme digitale
- Moog:Servovalve de înaltă precizie pentru aplicații solicitante
Viitorul: Supape inteligente și industria 4.0
Funcții inteligente
Supapele moderne devin mai inteligente cu senzori încorporați care monitorizează:
- Temperatură
- Numărul de cicluri
- Feedback de poziție
- Debitele
- Niveluri de contaminare
Integrare digitală
Noile supape pot comunica folosind protocoale precum:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Acest lucru le permite să trimită date de diagnosticare către sistemele centrale de control, permițând întreținerea predictivă.
Întreținere predictivă
În loc să aștepte ca supapele să se defecteze, sistemele inteligente pot prezice când este necesară întreținerea pe baza datelor în timp real. Acest lucru reduce timpul neașteptat și economisește bani.
Depanarea problemelor comune
Supapa nu se acționează
Cauze posibile:Fără semnal electric, bobină arsă, presiune pilot scăzută
Solutii:Verificați tensiunea, testați anularea manuală, verificați alimentarea cu aer pilot/ulei
Mișcare lentă sau sacadată
Cauze posibile:Scurgeri interne, fluid contaminat, dimensiune greșită a supapei
Solutii:Testați pentru scurgeri, schimbați fluidul și filtrele, verificați dimensionarea supapei
Derivarea actuatorului
Cauze posibile:Poziție centrală greșită, bobină uzată, scurgere externă
Solutii:Verificați configurația supapei, testați uzura internă, inspectați conexiunile
Scurgeri externe
Cauze posibile:Garnituri uzate, șuruburi slăbite, corp crăpat
Solutii:Înlocuiți garniturile, verificați cuplul șuruburilor, verificați dacă nu sunt deteriorate
Zgomot sau supraîncălzire
Cauze posibile:Cavitație, supapă prea mică, presiune prea mare
Solutii:Verificați nivelul lichidului, verificați dimensionarea supapei, reglați setarea supapei de siguranță
Cele mai bune practici de întreținere
Inspecții regulate
- Verificați dacă există scurgeri externe
- Căutați coroziune sau deteriorare
- Verificați că toate conexiunile sunt strânse
- Testați anulări manuale
Întreținerea fluidelor
- Prelevați regulat probe de lichid pentru contaminare
- Schimbați filtrele la program
- Menține temperatura sistemului sub 140°F (60°C)
- Mențineți un nivel adecvat de lichid
Acțiuni preventive
- Ciclați supapele periodic pentru a preveni lipirea
- Păstrați un inventar de piese de schimb
- Instruiți operatorii cu privire la utilizarea corectă
- Istoricul de întreținere a documentelor
Făcând alegerea corectă
Atunci când alegeți o supapă de control direcțional, luați în considerare acești factori:
Funcția necesară:De câte porturi și poziții aveți nevoie?
Presiune și debit:Care sunt cerințele dvs. de sistem?
Tip fluid:Ulei hidraulic, aer, apă sau fluide speciale?
Metoda de control:Operare manuală, electrică sau pilot?
Mediu:Temperatură, praf, zone periculoase?
Buget:Costul inițial versus fiabilitatea pe termen lung
Concluzie
Supapele de control direcțional sunt eroii necunoscuti ai mașinilor moderne. De la excavatorul de pe un șantier până la robotul de pe o linie de asamblare, aceste supape fac posibilă mișcarea controlată. Pe măsură ce tehnologia avansează, supapele devin din ce în ce mai inteligente și mai integrate cu sistemele digitale, dar sarcina lor fundamentală rămâne aceeași: controlul fluxului de fluid pentru a crea muncă utilă.
Indiferent dacă proiectați un sistem nou, depanați unul existent sau pur și simplu încercați să înțelegeți cum funcționează lucrurile, înțelegerea supapelor de control direcțional vă deschide ușa pentru a înțelege sistemele de alimentare cu fluide care ne înconjoară în fiecare zi.
Cheia succesului cu DCV este potrivirea tipului de supapă potrivit cu nevoile specifice aplicației dvs., menținerea acestora în mod corespunzător și menținerea la curent cu tehnologiile în evoluție. Cu această bază, veți fi bine echipat pentru a lua decizii informate cu privire la aceste componente critice.
