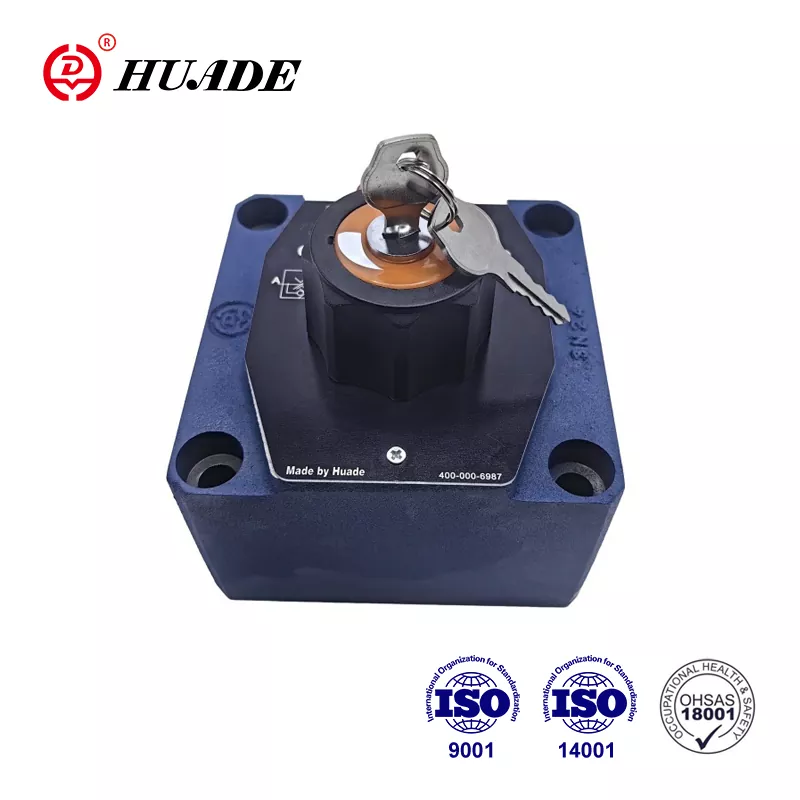

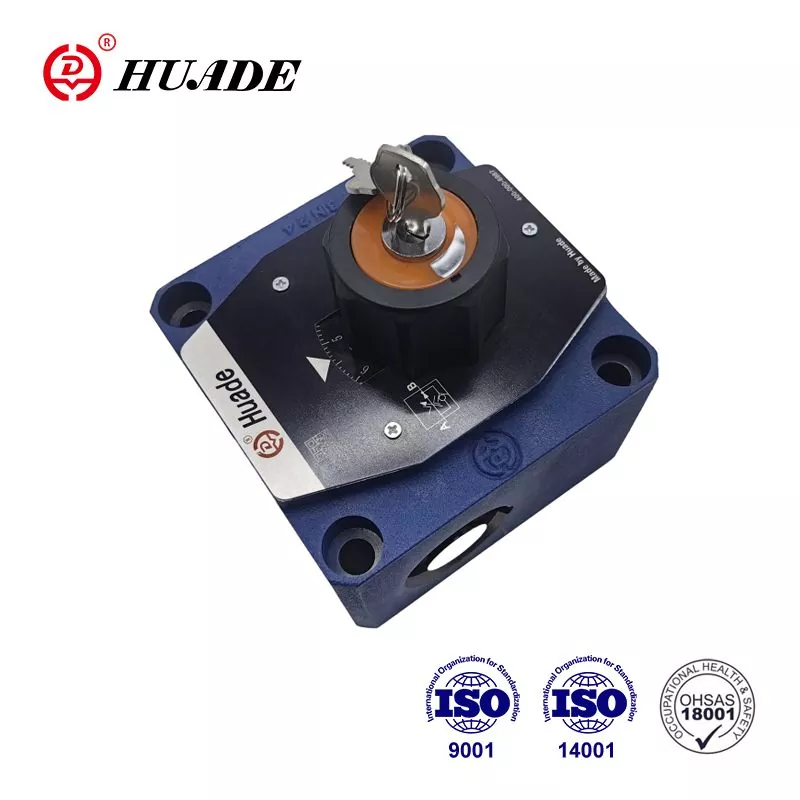

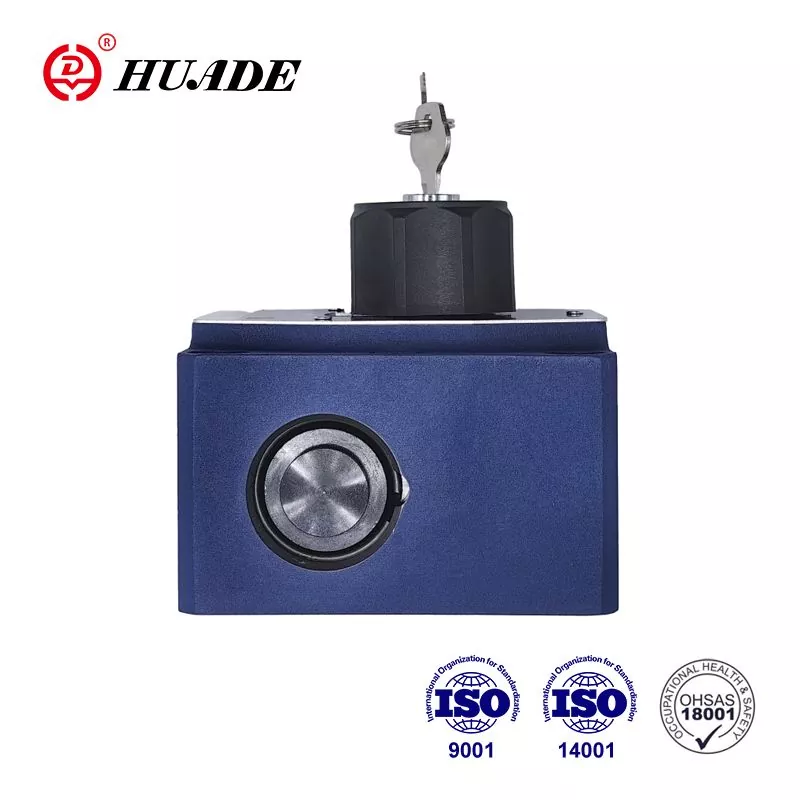

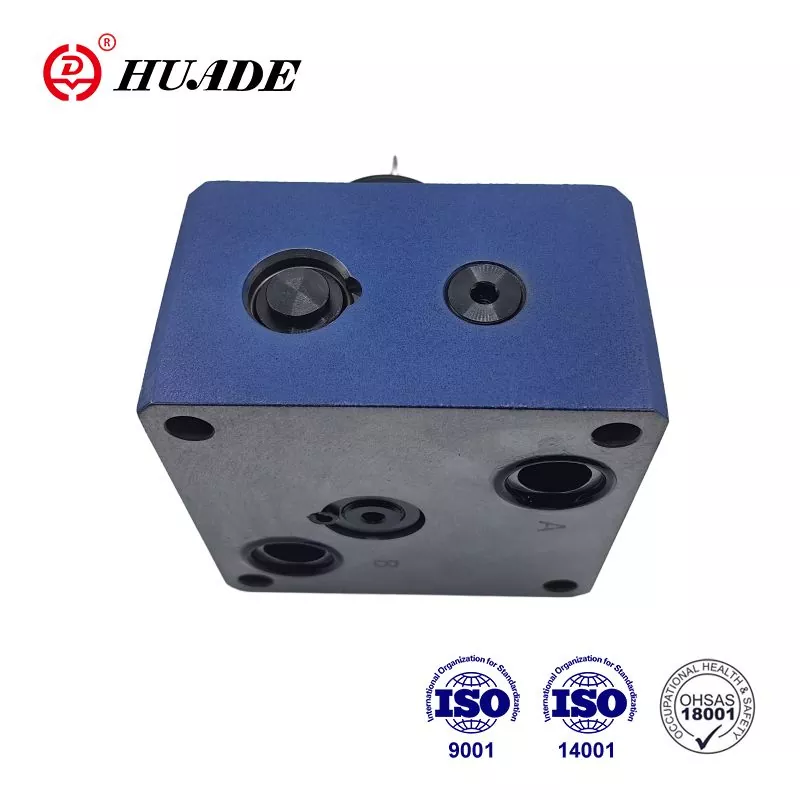

Supapă de control a debitului 2FRM 16

• Caracteristici ale produsului: reducerea saltului de pornire
• Specificații: seria 2FRM 16,
• Aplicații: mențineți o constantă de flux

Trimite o anchetă Descărcare PDF

Descriere produs

Supapele de control ale debitului sunt supape de control cu 2 căi. Prin introducerea tehnologiei, supapele hidraulice Huade® se pot potrivi cu Rexroth în performanță. Această supapă de debit de 2FRM 16 este o alternativă bună, accesibilă la Rexroth. Huade Hydraulic acordă mai multă atenție rentabilității și practicilor, astfel încât valva hidraulică să aibă un preț relativ scăzut. Acesta este un brand vechi din China.

Parametrul produsului Valvei de control al debitului 2FRM 16

General
Fluid hidraulic	Ulei mineral (pentru sigiliu NBR) sau ester fosfat (pentru sigiliul FPM)
Interval de temperatură (℃)	-30 până la+80
Interval de vâscozitate (mm ²/s)	10 până la 800

Placă sandwich redresantă
Flux.max (l/min)	10	16
	până la 50	până la 160
Presiunea de funcționare (MPA)	până la 31,5
Presiunea de fisurare (MPA)	0.15
Greutate (kg)	3.2	9.3

Flux. Q max (l/min)		dimensiunea 10				dimensiunea 16
		10	16	25	50	60	100	160
∆P cu fluxul de retur liber B → A, dependent de Q (MPA)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
Controlul fluxului	Temperatură stabilă	± 2% (Q max)
	Stabil presiune (până la ∆p = 31,5mpa)	± 2% (Q max)				± 5%(Q max)
Presiune de funcționare, max.- Portul A (MPA)		până la 31,5
Interval de diferență minimă de presiune (MPA)		0,3 până la 0,7				0,5 ~ 1,2
Gradul de contaminare (μ m)		25 (Q <5L/min)				10 (Q <0,5L/min)
Greutate (kg)		5.6				11.3

Caracteristica produsului și aplicarea supapei de control a debitului 2FRM 16

Caracteristici:

▶ Modelul de portare la DIN 24 340, de la A, ISO 4401 și CETOP - RP 121H

▶ Limitatorul de cursă a compensatorului de presiune, opțional

▶ Funcționare mecanică

▶ Reducerea saltului de pornire

▶ Controlul debitului în ambele direcții folosind o placă sandwich redresantă

Aplicație:

Principala funcție a supapelor de control a debitului 2FRM 16 este de a menține o constantă de debit independent de presiune și temperatură.

Secțiunea și simbolul supapei de control al debitului 2FRM 16

Supapele 2FRM 16 constau practic din carcasă (1), bucșă de orificiu (3), compensator de presiune (4) cu limitator de cursă opțional, supapă de verificare (5), element de reglare (2).

Fluxul de la canalul A la canalul B este accelerația la orificiu (6). Pentru a menține debitul pe constanta orificiului, un compensator de presiune este conectat în amonte de orificiu (6). Fluxul este menținut în mare parte independent de temperatură datorită proiectării orificiului. Fluxul de întoarcere liber de la canalul B la canalul A este direcționat prin supapa de verificare (5). Fluxul este controlat doar de la A la B. pentru a controla fluxurile în ambele direcții, o placă sandwich redresată de tip Z4S poate fi instalată sub supapa de control a debitului.

Structura supapei de control a debitului 2FRM 16

Simbolul supapei de control al debitului 2FRM 16
