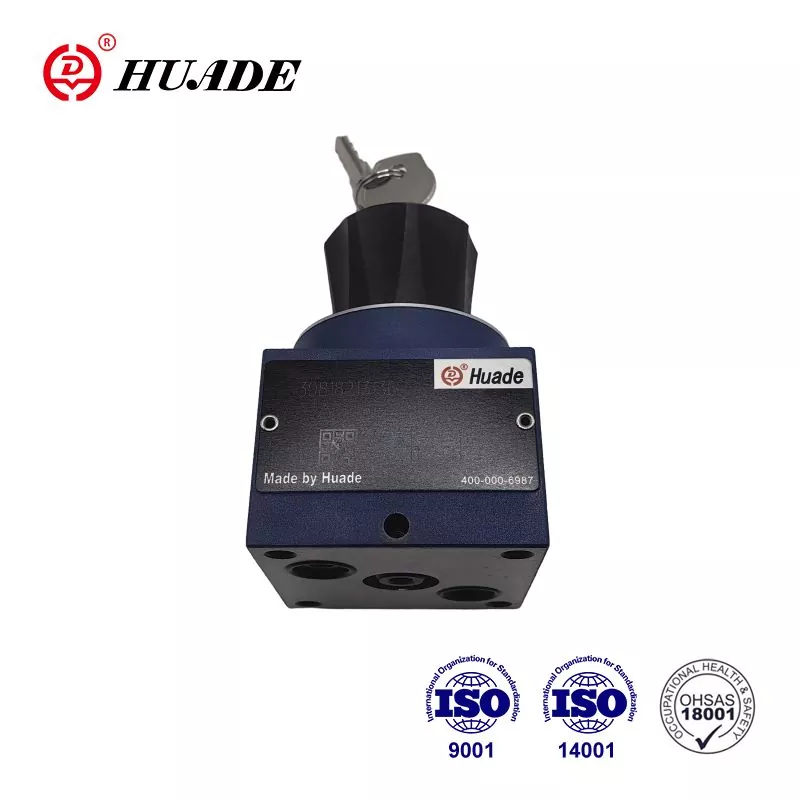

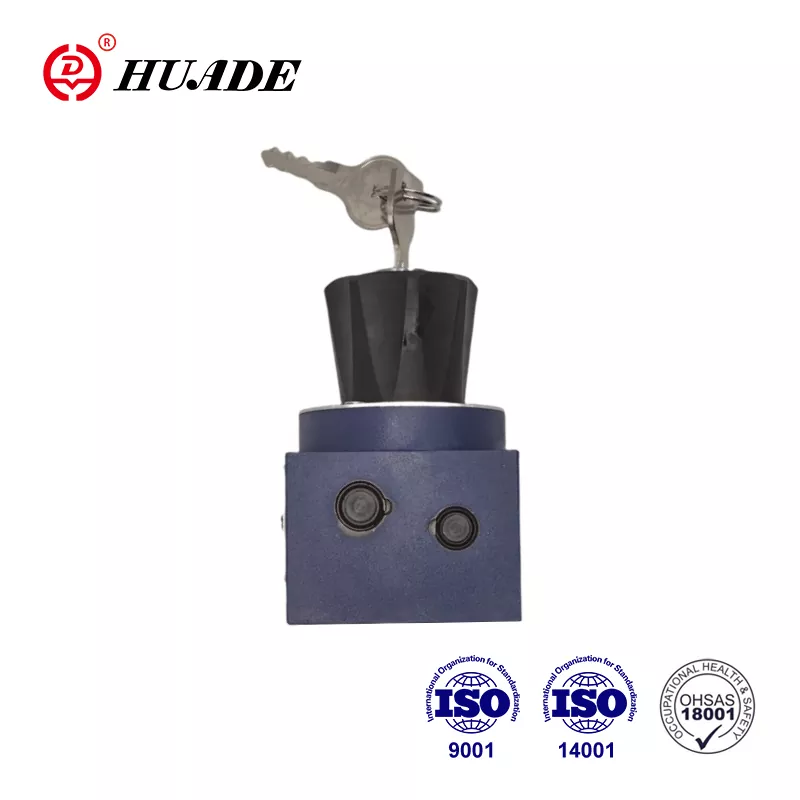

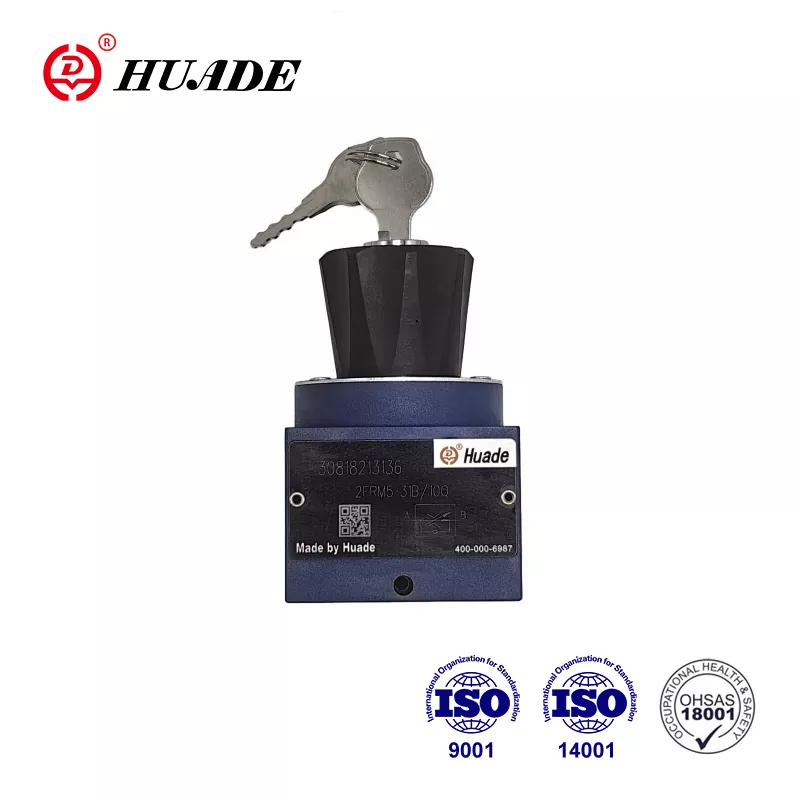

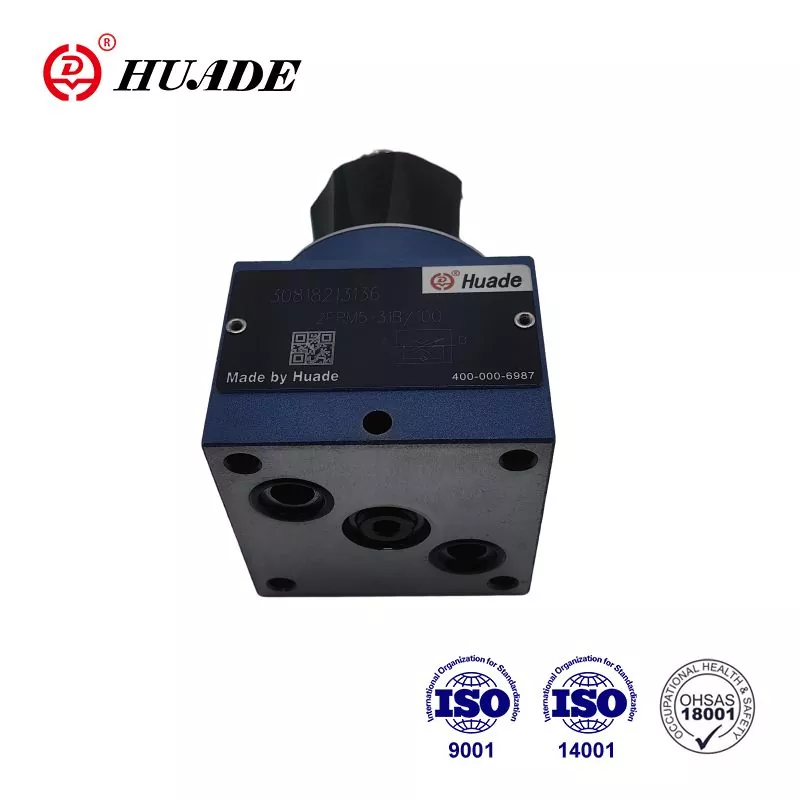

Supapă de control a debitului 2FRM 5

• Caracteristici ale produsului: scăderea saltului de pornire
• Specificații: seria 2frm 5,
• Aplicații: accelerație

Trimite o anchetă Descărcare PDF

Descriere produs

Valva de debit de 2FRM este o supapă de control a debitului cu 2 căi. Este folosit pentru accelerație. Huade® este într -adevăr un brand de încredere în China. Prin două cooperare pe termen lung cu Rexroth, supapele de control ale fluxului Huade® sunt compatibile cu aceeași serie oferită de Rexroth. Fie în calitatea produselor, inovația tehnologică, serviciul pentru clienți sau reputația mărcii, Huade Hydraulic s -a comportat bine și a câștigat o reputație largă din partea pieței și a consumatorilor.

Parametrul produsului Valvei de control al debitului 2FRM 5

General
Fluid hidraulic	Ulei mineral (pentru sigiliu NBR) sau ester fosfat (pentru sigiliul FPM)
Interval de temperatură (℃)	-30 până la+80
Interval de vâscozitate (mm ²/s)	10 până la 800

Placă sandwich redresantă
Flux.max (l/min)	15
Presiunea de funcționare (MPA)	până la 21
Presiunea de fisurare (MPA)	0.1
Greutate (kg)	0.6

Supapă de control a debitului cu 2 căi
Flux. qv max (l/min)		0.2	0.6	1.2	3.0	6.0	10.0	15.0
∆P cu fluxul de retur liber B → A, QV-dependent (MPA)		0.05	0.05	0.06	0.09	0.18	0.36	0.67
Controlul fluxului	Temperatură stabilă	± 5%	± 3%	± 2%
	Stabil presiune (până la ∆p = 21,0mpa)	± 2%					4%
Presiune de funcționare, max.- Portul A (MPA)		la 21
Interval de diferență minimă de presiune (MPA)		0,3 până la 0,5					0,6 ~ 0,8
Gradul de contaminare (μm)		25 (Q <5L/min)			10 (Q <0,5L/min)
Greutate (kg)		1.6

Caracteristica produsului și aplicarea supapei de control a debitului 2FRM 5

Caracteristici:

▶ Modelul de portare la DIN 24 340, de la A, ISO 4401 și CETOP - RP 121H

▶ Limitatorul de cursă a compensatorului de presiune, opțional

▶ Scăderea saltului de pornire

▶ Controlul debitului în ambele direcții folosind o placă sandwich redresantă

▶ Buton rotativ blocat

Aplicație:

Supapă de control a debitului, tipul 2FRM este o supapă de control a debitului pe 2 căi, care este utilizată pentru accelerație și nu este afectată de presiune și temperatură.

Secțiunea și simbolul supapei de control al debitului 2FRM 5

Valva de control a debitului cu 2 căi 2FRM constă în principal din carcasă (1), element de setare (2), orificiu (3), compensator de presiune (4) opțional cu limitator de cursă, precum și supapă de verificare (5) și este utilizat pentru accelerarea unui debit la presiune scăzută și dependență de temperatură.

Secțiunea transversală de accelerație este setată prin rotația șurubului de curbă (7). Pentru a menține debitul constant independent de presiunea din punctul de accelerare (8) este conectat un compensator de presiune (4). Independența temperată este rezultatul punctului de accelerare construit ca orificiu.

Revenirea fluxului liber de la B la A este prin supapa de control (5).

Pentru a ajunge la un control controlat prin fluxul supapei în ambele direcții, există posibilitatea de a instala o placă de sandwich redresată de tip Z4s sub supapa de control a debitului.

Structura supapei de control a debitului 2FRM 5

Simbolul supapei de control al debitului 2FRM 5
