Când lucrați cu sisteme hidraulice, controlul fluxului de fluid în ambele direcții devine critic pentru siguranță și performanță. Supapa de reținere acționată de pilot SV servește exact acestui scop, permițând curgerea liberă într-o direcție în timp ce blochează fluxul invers până când se comandă deschiderea. Acest design inteligent de supapă a devenit esențial în aplicațiile hidraulice moderne în care sunt necesare menținerea sarcinii și eliberarea controlată.
Supapa de reținere acționată pilot SV diferă de supapele de reținere standard prin mecanismul său unic de control. În timp ce supapele de reținere tradiționale previn pur și simplu refluxul, versiunea SV adaugă un port de control pilot care poate depăși funcția de blocare atunci când este necesar. Această adăugare aparent simplă transformă supapa dintr-o componentă pasivă într-un element de control activ.
Înțelegerea designului de bază

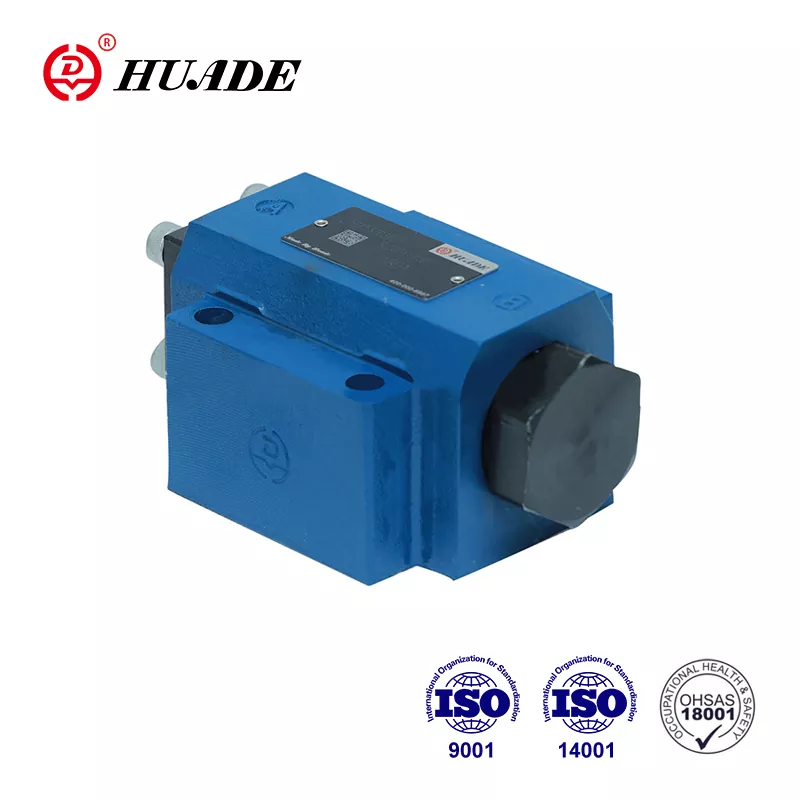

Supapa de reținere acționată pilot SV constă din mai multe componente cheie care lucrează împreună. Supapa principală cu clapetă se ocupă de calea de curgere primară de la orificiul A la orificiul B. Când fluidul curge în această direcție, presiunea împinge clapeta spre deschidere împotriva unui arc ușor, permițând trecerea aproape nelimitată. Căderea de presiune măsoară de obicei aproximativ 4 bar la 100 de litri pe minut pentru o supapă de dimensiune standard NG10.
Direcția inversă spune o poveste diferită. Când presiunea crește la orificiul B încercând să curgă înapoi către orificiul A, poppa se așează ferm pe suprafața sa de etanșare. Presiunea sistemului ajută de fapt la crearea acestei etanșări, arcul comprimat adăugând forță suplimentară. Acest design realizează rate de scurgere sub 0,1 mililitri pe minut chiar și la presiunea maximă de lucru de 315 bar.
Mecanismul de control pilot folosește portul X pentru a anula funcția de blocare. Când presiunea pilot ajunge la pistonul de comandă, generează suficientă forță pentru a împinge clapeta principală de pe scaun, în ciuda presiunii de sarcină opusă. Presiunea pilot necesară rulează de obicei cu aproximativ 5 bar peste presiunea de sarcină pentru o deschidere sigură.
Cum determină zonele de presiune performanța
Eficacitatea unei supape de reținere acționate pilot SV depinde în mare măsură de relația dintre diferitele zone de presiune din interiorul supapei. Inginerii desemnează aceste zone ca de la A1 la A4, fiecare având un scop specific în ecuația echilibrului forței.
Zona A1 reprezintă fața principală a clapetei expusă la presiunea sarcinii. Pentru o supapă de dimensiunea 10, aceasta măsoară aproximativ 1,33 centimetri pătrați. Zona A2 arată suprafața poppetei pilot, de obicei un sfert din dimensiunea A1. Suprafața pistonului de control A3 trebuie să fie suficient de mare pentru a depăși forțele combinate de la presiunea sarcinii și tensiunea arcului, de obicei variind de la 2 la 3,8 centimetri pătrați pentru supapele mai mici.
Echilibrul de forță determină când se deschide supapa. Presiunea de sarcină înmulțită cu diferența de suprafață efectivă dintre A1 și A2, plus forța arcului, trebuie depășită prin presiunea pilot care acționează asupra zonei A3. Această relație matematică asigură o funcționare previzibilă în diferite condiții de încărcare.
Două tipuri principale de configurație
Supapele de reținere acționate cu pilot sunt disponibile în configurații SV și SL, fiecare potrivită pentru diferite cerințe de circuit. Tipul SV are o direcție internă de scurgere în care camera pilot se deschide înapoi la portul A. Acest design compact funcționează bine atunci când portul A se conectează la rezervor sau la presiune scăzută, menținând instalarea simplă și minimizând conexiunile externe.
Configurația SL adaugă un port de scurgere extern Y separat. Acest aranjament se dovedește necesar atunci când portul A poartă o presiune semnificativă care ar interfera cu funcționarea pilotului. Prin direcționarea independentă a drenajului camerei de control, supapa funcționează fiabil chiar și cu porturile A preîncărcate sau presurizate. Zona inelară A4, mai mică decât A3, determină aria de control efectivă în supapele SL.
Alegerea între SV și SL depinde de designul circuitului dvs. Dacă portul A rămâne aproape de presiunea atmosferică, versiunea SV mai simplă este de obicei suficientă. Când portul A observă o presiune substanțială sau se conectează la o altă componentă presurizată, configurația SL previne interferența nedorită a pilotului.
Funcția de decompresie
Supapele de reținere acționate cu pilot standard pot crea vârfuri semnificative de presiune atunci când se deschid sub sarcină mare. Eliberarea bruscă a presiunii prinse generează un șoc hidraulic care solicită componentele și creează zgomot. Pentru a rezolva această problemă, producătorii au dezvoltat varianta de decompresie de tip A.
Mecanismul de decompresie încorporează o supapă cu bilă mică care se deschide ușor înaintea poppetei principale. Acest lucru permite reducerea controlată a presiunii în volumul de control, limitând de obicei căderea de presiune la sub 50 bar. Pentru o supapă de dimensiunea 10, volumul de control măsoară aproximativ 2,5 centimetri cubi, care trebuie să se decomprima înainte de a avea loc deschiderea completă.
Procesul de decompresie adaugă o scurtă întârziere răspunsului supapei, dar reduce semnificativ stresul sistemului. Aplicațiile care implică cilindri mari sau sarcini mari cu inerție beneficiază în special de această caracteristică. Compartimentul dintre timpul de răspuns și funcționarea fără probleme necesită o atenție atentă în timpul proiectării sistemului.
Domenii de dimensiuni și capacitate de debit
Supapa de reținere acționată pilot seria SV se întinde de la dimensiunea 06 la 32, urmând standardele ISO 5781. Fiecare desemnare a dimensiunii corespunde aproximativ cu diametrul nominal al orificiului în milimetri împărțit la aproximativ 1,6. Această standardizare ajută inginerii să estimeze rapid capacitatea supapelor și cerințele de montare.
Mânerul supapelor de mărimea 06 și 10 debitează până la 150 litri pe minut, cântărind între 0,8 și 1,8 kilograme. Aceste unități compacte se potrivesc în spații înguste, oferind în același timp o reținere fiabilă a sarcinii pentru cilindrii mici și medii. Volumul de control modest de 1,2 până la 2,5 centimetri cubi permite timpi de răspuns rapid.
Dimensiunile medii 16 și 20 găzduiesc debite de la 150 la 300 de litri pe minut. Dimensiunile fizice cresc în consecință, cu valve de dimensiunea 20 cântărind în jur de 7,8 kilograme. Volumele de control mai mari de 5 până la 10,8 centimetri cubi necesită mai mult ulei pilot, dar gestionează forțe de curgere proporțional mai mari.
Supapele de dimensiuni 25 și 32 servesc aplicații grele, cu capacități de debit care ating 550 litri pe minut. Aceste supape substanțiale cântăresc între 8 și 12 kilograme și necesită o montare robustă. Volumele de control de 12 până la 19,27 centimetri cubi asigură o forță pilot adecvată chiar și împotriva presiunii maxime de sarcină.
Considerații de instalare

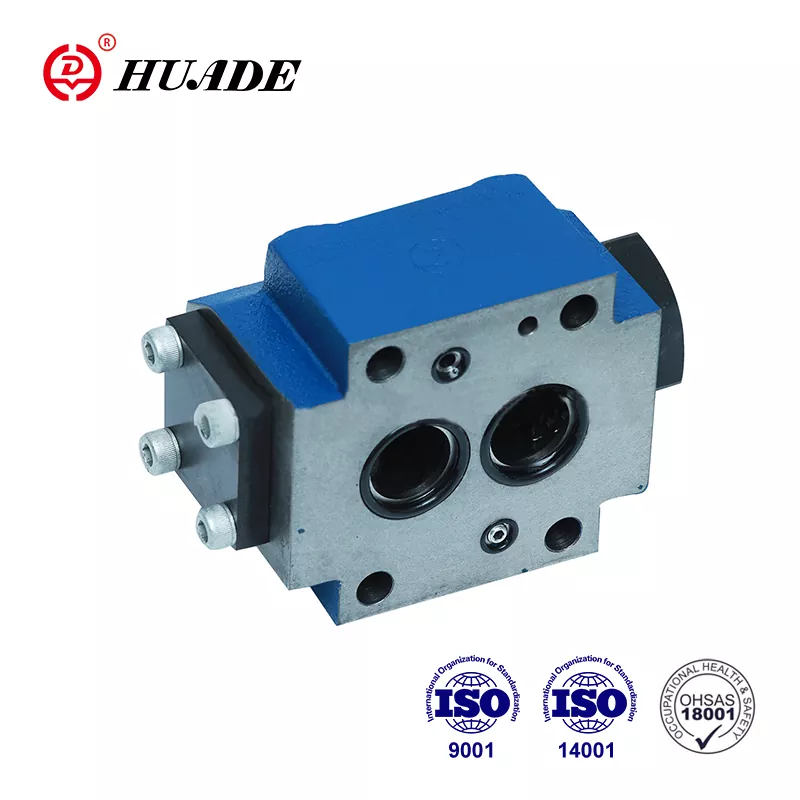

Montarea corectă asigură o durată lungă de viață și o funcționare fiabilă. Supapa de reținere acționată pilot SV se montează de obicei pe o placă secundară, conform standardelor de interfață ISO 5781. Suprafața de montare necesită o rugozitate maximă de 1 micrometru pentru a preveni căile de scurgere în jurul garniturii de etanșare.
Șuruburile de montare trebuie strânse corect pentru a obține o etanșare adecvată fără a deforma corpul supapei. Specificațiile standard necesită 75 de newtoni-metri cu un coeficient de frecare de 0,14. Supapele de dimensiunea 10 folosesc patru șuruburi M10 cu lungimea de 50 de milimetri, în timp ce dimensiunea 32 necesită șase șuruburi M10 cu lungimea de 85 de milimetri. Distribuția neuniformă a cuplului poate deforma suprafața de montare și poate compromite integritatea etanșării.
În general, orientarea nu contează pentru supapele de reținere acționate cu pilot, deoarece se bazează mai degrabă pe forțele de presiune decât pe gravitație. Cu toate acestea, poziția de montare ar trebui să permită accesul ușor la caracteristicile de reglare, dacă există. Luați în considerare locația porturilor pilot și de scurgere atunci când planificați conexiunile la conducte pentru a minimiza traseul liniei externe.
Cerințe de fluid hidraulic
Supapa de reținere pilotată SV funcționează în mod fiabil cu uleiuri hidraulice standard pe bază de minerale care îndeplinesc specificațiile HL sau HLP. Vâscozitatea de funcționare variază de la 2,8 la 500 de milimetri pătrați pe secundă, deși performanța optimă are loc între 16 și 46 de centistokes la 40 de grade Celsius. Vâscozitatea mai mică reduce căderea de presiune, dar poate crește scurgerea, în timp ce vâscozitatea mai mare face opusul.
Limitele de temperatură depind de materialele de etanșare. Garniturile standard din cauciuc nitrilic tolerează între minus 30 și plus 80 de grade Celsius, potrivite pentru majoritatea mediilor industriale. Aplicațiile care implică temperaturi ridicate sau fluide sintetice beneficiază de etanșări cu fluorocarbon, care se ocupă de minus 20 până la plus 80 de grade, rezistând în același timp la medii agresive. Fluidele biodegradabile precum HETG necesită adesea și etanșări cu fluorocarbon.
Curățarea fluidului are un impact direct asupra duratei de viață și a fiabilității supapei. Nivelul de contaminare recomandat ISO 4406 20/18/15 înseamnă nu mai mult de 5000 de particule pe mililitru peste 4 micrometri, 1300 peste 6 micrometri și 320 peste 14 micrometri. Filtrarea adecvată conform standardului Bosch Rexroth RE 50070 menține aceste limite și previne uzura prematură.
Scenarii comune de aplicare
Echipamentele pentru construcții reprezintă una dintre cele mai mari piețe pentru supapele de reținere acționate cu pilot. Cilindrii brațului excavatorului necesită o reținere fiabilă a sarcinii pentru a preveni căderea brațului atunci când operatorul eliberează comenzile. O supapă de reținere acționată pilot SV instalată în fiecare port cilindru asigură această funcție de siguranță. Când operatorul acţionează maneta de comandă, presiunea pilot de la supapa direcţională deschide supapele de reţinere, permiţând coborârea controlată.
Mașinile de turnat prin injecție folosesc aceste supape pentru a asigura cilindrii de prindere a matriței. Forțele extraordinare implicate, care depășesc adesea 100 de kilonewtoni, necesită o reținere a sarcinii fără scurgeri. Două supape de reținere acționate pilot într-o configurație redundantă îndeplinesc categoria de siguranță 3 conform standardelor EN ISO 13849. Dacă o supapă se defectează, a doua menține suportul de sarcină până când întreținerea poate rezolva problema.
Aplicațiile echipamentelor de ridicare combină supapele de reținere comandate cu pilot cu supape de control al debitului pentru o coborâre lină a sarcinii. Supapa de reținere previne căderea necontrolată, în timp ce o supapă de accelerație separată măsoară rata de eliberare. Acest aranjament satisface cerințele ANSI B30.5 pentru sistemele de siguranță ale macaralei și palanului. Semnalul pilot vine de la supapa de control a operatorului, asigurând că acțiunea conștientă precede orice mișcare de coborâre.
Caracteristici de performanță
Căderea de presiune printr-o supapă de reținere acționată pilot SV în direcția curgerii libere variază în funcție de dimensiune și debit. O supapă de dimensiunea 32 care trece cu 400 de litri pe minut prezintă de obicei o pierdere de presiune de aproximativ 20 bar. Această rezistență relativ scăzută face ca supapa să fie eficientă în timpul funcționării normale, atunci când ciclul frecvent al sarcinilor în sus și în jos.
Raportul de presiune pilot determină caracteristicile de control. Pentru supapele fără decompresie, presiunea pilot trebuie să fie egală cu presiunea de sarcină plus 2 până la 5 bar pentru a garanta deschiderea. Versiunile de decompresie prezintă mai multe variații, cu o bandă de împrăștiere de plus sau minus 10 bar, în funcție de debitul și starea supapei. Această variație reflectă procesul de deschidere în etape, deoarece supapa cu bilă evacuează presiunea înainte ca valva principală să se miște.
Timpul de răspuns contează în aplicațiile care necesită eliberare rapidă a încărcării. Intervalul de timp dintre aplicarea presiunii pilot și atingerea debitului complet depinde de volumul de control și de capacitatea debitului pilot. Supapele mai mici răspund în mai puțin de 50 de milisecunde, în timp ce unitățile mai mari pot necesita 100 până la 200 de milisecunde. Adăugarea decompresiei crește puțin acești timpi, dar rămâne acceptabilă pentru majoritatea utilizărilor industriale.
Opțiuni de presiune de cracare
Preîncărcarea arcului într-o supapă de reținere acționată pilot SV determină presiunea sa de fisurare în direcția curgerii libere. Producătorii oferă de obicei patru opțiuni standard: 1,5, 3, 6 și 10 bari pentru dimensiuni mai mici sau 2,5, 5, 7,5 și 10 bari pentru supape mai mari. Această caracteristică reglabilă permite potrivirea supapei la cerințele specifice ale circuitului.
Presiunile de fisurare mai mici reduc la minimum pierderile de energie în timpul funcționării normale, dar pot permite o ușoară scurgere în spate la sarcină mare. Aplicațiile care prioritizează eficiența față de performanța absolută de etanșare specifică adesea setări de 1,5 sau 2,5 bar. Forța redusă a arcului înseamnă, de asemenea, că este nevoie de mai puțină presiune pilot pentru a deschide supapa în sens invers.
Presiunile de fisurare mai mari îmbunătățesc etanșarea în condiții extreme și previn deschiderea neintenționată din cauza fluctuațiilor de presiune. Echipamentele grele de construcții și aplicațiile critice pentru siguranță folosesc frecvent setări de 6 sau 10 bar. Forța mai puternică a arcului oferă siguranță suplimentară împotriva defectării etanșării, dar crește atât căderea de presiune înainte, cât și presiunea pilot necesară.
Compararea cu tipurile alternative de supape
Supapele simple de reținere costă semnificativ mai puțin decât versiunile pilot, dar nu au capacitatea de deschidere inversă. Ratele lor de scurgere de 5 până la 10 mililitri pe minut sub sarcină se dovedesc inacceptabile pentru aplicațiile care necesită menținerea poziției pe termen lung. Supapa de reținere acționată pilot SV îmbunătățește performanța scurgerilor cu un factor de cincizeci, adăugând în același timp funcționalitatea de eliberare controlată.
Supapele de contrabalansare oferă o menținere similară a sarcinii cu reducerea presiunii și controlul debitului integrat. Aceste supape funcționează bine pentru sarcini de depășire, cum ar fi cilindrii verticali, unde gravitația ajută la mișcare. Cu toate acestea, acestea costă de obicei mai mult decât supapele de reținere acționate cu pilot și introduc o cădere suplimentară de presiune în ambele direcții. Supapa de reținere acționată pilot SV excelează atunci când curgerea liberă într-o direcție este importantă.
Supapele de reținere cu dublu pilot asigură menținerea redundantă a sarcinii pentru aplicații critice pentru siguranță. Fiecare supapă poate suporta în mod independent întreaga sarcină, întrunind categorii de siguranță superioare. Costul și complexitatea crescute au sens doar acolo unde reglementările sau evaluarea riscurilor necesită redundanță. Supapele de reținere acționate cu un singur pilot sunt suficiente pentru majoritatea aplicațiilor industriale atunci când sunt dimensionate și întreținute corespunzător.
Procesul de dimensionare și selecție
Determinarea dimensiunii corecte a supapei de reținere acționate cu pilot SV începe cu cerințele de debit. Calculați debitul maxim prin supapă în ambele direcții, inclusiv orice operațiuni simultane. Selectați o dimensiune de supapă care gestionează acest debit cu o cădere de presiune acceptabilă, de obicei sub 20 bari pentru direcția de curgere liberă.
Verificați dacă presiunea de lucru rămâne în limita maximă de 315 bari a supapei. Includeți factori de siguranță și luați în considerare vârfurile de presiune cauzate de închiderea rapidă a supapei sau de deadheading al pompei. Sursa de presiune pilot trebuie să livreze în mod fiabil cu cel puțin 5 bar peste presiunea maximă de sarcină pentru a asigura o performanță constantă de deschidere.
Alegeți între configurațiile SV și SL pe baza condițiilor portului A. Dacă acest port se conectează la rezervor sau rămâne nepresurizat, designul SV mai simplu funcționează bine. Când orificiul A are o presiune semnificativă sau alimentează alte componente, specificați versiunea SL cu scurgere externă. Dirijați portul Y către rezervor prin conducte de dimensiuni adecvate.
Decideți dacă decompresia este necesară evaluând potențialul șoc de presiune. Sistemele cu volume mari prinse sau componente sensibile beneficiază de versiunea de tip A. Întârzierea ușoară a răspunsului cauzează rareori probleme în ciclurile industriale tipice. Versiunile standard fără decompresie costă mai puțin și răspund mai rapid pentru aplicațiile în care încărcarea șocurilor nu este o problemă.
Citirea codurilor de comandă
Producătorii folosesc coduri de desemnare sistematice pentru a specifica configurațiile supapelor de reținere acționate cu pilot. Un cod tipic precum SV 10 PA1-4X se descompune în elemente distincte. Primele litere indică tipul de supapă, SV pentru scurgere internă sau SL pentru extern. Numărul următor arată desemnarea mărimii, în acest caz 10.
Poziția următoare dezvăluie stilul de montare, cu P indicând subplaca și G însemnând porturi filetate. Litera A apare atunci când este inclusă decompresia, în caz contrar, această poziție este goală. Numărul reprezintă selecția presiunii de fisurare de la 1 la 4, corespunzând creșterii opțiunilor de preîncărcare a arcului.
Sufixul 4X identifică generația actuală de serie, indicând îmbunătățiri ale designului și specificații actualizate. O bară oblică în urmă precede adesea opțiuni suplimentare, cum ar fi materialul de etanșare, cu V desemnând fluorocarbon în loc de nitril standard. Înțelegerea acestor coduri ajută la comunicarea precisă a cerințelor cu furnizorii și asigură primirea configurației corecte.
Cerințe de întreținere
Inspecția regulată asigură funcționarea fiabilă a supapelor de reținere acționate cu pilot. La fiecare 5000 de ore de funcționare, verificați nivelurile de contaminare a fluidului hidraulic și înlocuiți elementele filtrante dacă curățenia depășește ISO 4406 20/18/15. Calitatea degradată a fluidului accelerează uzura etanșării și permite particulelor abrazive să deterioreze suprafețele de ședere.
Scurgerile exterioare din jurul corpului supapei indică de obicei degradarea etanșării care necesită înlocuire. Scurgerea internă arată ca o deriva treptată a sarcinii atunci când supapa ar trebui să mențină poziția. Scoateți și dezasamblați supapa pentru a inspecta suprafața de așezare a poppetei pentru uzură sau contaminare. Lustruirea ușoară poate restabili etanșarea în cazul unor deteriorări minore, dar înțeparea profundă necesită înlocuirea clapetei.
Problemele de control al pilotului se manifestă ca deschidere lentă sau eșec la eliberarea sarcinilor. Verificați că presiunea pilot adecvată atinge orificiul X folosind un manometru în timpul funcționării. Presiunea scăzută poate rezulta din liniile pilot subdimensionate, lungimea excesivă sau restricțiile. Inspectați pistonul pilot și pistonul de comandă pentru contaminare sau deteriorare care ar putea cauza blocarea.
Depanarea problemelor comune
Când o supapă de reținere SV acționată de pilot are scurgeri în direcția de blocare, mai multe cauze merită investigate. Particulele de contaminare depuse între clapetă și scaun împiedică închiderea completă. Spălarea sistemului cu ulei curat dislocă uneori resturile, dar poate fi necesară dezasamblarea și curățarea temeinică. Verificați ca filtrarea fluidului respectă specificațiile pentru a preveni reapariția.
Uzura scaunului poppet din cauza impactului repetat sau a deteriorării prin cavitație creează căi de scurgere pe care curățarea nu le poate repara. Examinați suprafețele scaunelor în timpul întreținerii pentru semne de eroziune sau deteriorări mecanice. Componentele de înlocuire a scaunului sunt disponibile pentru majoritatea supapelor, deși deteriorarea extinsă poate necesita înlocuirea completă a supapelor. Instalarea supapelor de tip decompresie reduce forțele de impact care provoacă uzura prematură.
Supapele care nu se deschid în ciuda presiunii pilot adecvate suferă adesea de contaminare care leagă pistonul de control. Formarea de nămol din degradarea fluidului sau murdăria ingerată poate restricționa mișcarea pistonului. Dezasamblarea completă cu curățare cu solvent restabilește de obicei funcționarea. Luați în considerare îmbunătățirea filtrării fluidelor și scurtarea intervalelor de schimbare pentru a preveni acumularea de contaminare.
Considerații de siguranță
Supapa de reținere pilotată SV servește funcții critice de siguranță în multe aplicații. Defecțiunea poate duce la coborârea necontrolată a sarcinii, deteriorarea echipamentului sau rănirea operatorului. Circuitele critice pentru siguranță ar trebui să includă supape redundante sau sisteme de rezervă conform standardelor aplicabile, cum ar fi EN ISO 13849 pentru siguranța mașinilor.
Testele funcționale regulate verifică funcționarea corectă în condițiile reale de sarcină. Aceasta implică deplasarea sarcinii în timp ce se monitorizează deplasarea sau mișcarea neașteptată. Documentați rezultatele testelor și investigați orice anomalie înainte de a repune echipamentul în funcțiune. Înlocuiți supapele care prezintă performanțe degradate înainte de apariția unei defecțiuni complete.
Pierderea de presiune a pilotului prezintă un pericol semnificativ, deoarece ar putea permite eliberarea neintenționată a sarcinii. Proiectați circuite pentru a vă asigura că presiunea pilot rămâne disponibilă în timpul tuturor operațiunilor normale. Luați în considerare utilizarea surselor de presiune pilot separate, independente de sistemul principal, pentru o fiabilitate sporită. Instalați comutatoare de presiune pentru a alerta operatorii atunci când presiunea pilot scade sub valorile minime de siguranță.
Considerații economice
Supapa de reținere acționată pilot SV costă aproximativ de două până la trei ori mai mult decât supapele de reținere simple, dar oferă performanțe substanțial mai bune. Această primă de preț cumpără un control precis, scurgeri minime și o durată de viață extinsă. Pentru aplicațiile care necesită o reținere fiabilă a sarcinii, costul crescut reprezintă o investiție solidă în comparație cu alternativele.
Dimensiunile mai mari ale supapelor arată diferențe de preț mai mari. O supapă de dimensiune 32 cu decompresie și scurgere externă poate depăși de zece ori costul unei supape de reținere de aceeași dimensiune. Cu toate acestea, proiectarea pilotată poate elimina necesitatea unor componente suplimentare, cum ar fi supape de contrabalansare sau mecanisme de blocare separate. Evaluați costul total al sistemului, mai degrabă decât prețurile componentelor individuale.
Eficiența energetică are un impact asupra costurilor de operare pe durata de viață a supapei. Căderea scăzută de presiune în direcția curgerii libere reduce consumul de energie în comparație cu multe alternative. O reducere de 5 bar a presiunii sistemului la 100 de litri pe minut economisește aproximativ 100 de wați continuu. Aceste economii se acumulează substanțial în aplicațiile de ciclism frecvent.
Adaptabilitate la mediu
Supapele de reținere acționate cu pilot modern găzduiesc fluide hidraulice biodegradabile câștigând popularitate pentru protecția mediului. Fluidele care îndeplinesc specificațiile HETG (pe bază de ulei vegetal) necesită etanșări cu fluorocarbon în loc de nitril standard. Această compatibilitate permite operațiuni conștiente de mediu fără a sacrifica performanța sau fiabilitatea.
Temperaturile extreme afectează funcționarea supapei prin modificări ale vâscozității fluidului și proprietăților materialului de etanșare. Mediile reci cresc vâscozitatea, crescând scăderile de presiune și potențial încetinind răspunsul. Garniturile cu fluorocarbon tolerează temperaturi mai scăzute mai bine decât nitrilul pentru aplicații pe vreme rece. Temperaturile ridicate reduc vâscozitatea și accelerează degradarea etanșării, necesitând intervale de service mai scurte.
Mediile corozive pot necesita tratamente speciale de suprafață dincolo de zincarea standard. Aplicațiile marine specifică adesea protecție suplimentară împotriva coroziunii prin anodizare dură sau acoperiri specializate. Discutați condițiile de mediu cu producătorii atunci când selectați supapele pentru service dur, pentru a asigura o protecție adecvată și durata de viață estimată.
Evoluții viitoare
Integrarea senzorilor reprezintă o tendință emergentă pentru supapele de reținere comandate cu pilot. Traductoarele de presiune încorporate ar putea monitoriza presiunea de sarcină, presiunea pilot și scurgerile în timp real. Aceste date permit întreținerea predictivă prin identificarea degradării înainte de defecțiunea completă. Conectivitatea wireless ar permite monitorizarea de la distanță a supapelor critice în instalațiile mari.
Supapele inteligente cu microprocesoare încorporate pot ajusta automat caracteristicile în funcție de condițiile de funcționare. Presiunea variabilă de fisurare adaptată greutății încărcăturii ar putea optimiza eficiența, menținând în același timp siguranța. Capacitățile de autodiagnosticare ar alerta personalul de întreținere cu privire la dezvoltarea problemelor și ar ghida procedurile de depanare.
Progresele științei materialelor promit performanțe îmbunătățite de etanșare și durată de viață extinsă. Noii compuși polimerici oferă o rezistență mai bună la uzură și o compatibilitate chimică mai largă. Acoperirile specializate reduc frecarea și previn aderența particulelor. Aceste dezvoltări vor spori fiabilitatea, reducând în același timp dimensiunea supapei pentru capacități de debit date.
Concluzie
Supapa de reținere acționată pilot SV asigură controlul esențial pentru sistemele hidraulice care necesită reținere fiabilă a sarcinii și eliberare controlată. Designul său unic combină capacitatea de blocare a supapelor de reținere cu controlabilitatea supapelor direcționale. Înțelegerea principiilor de funcționare, dimensionarea adecvată și cerințele de întreținere asigură aplicarea cu succes.
Selectarea configurației adecvate necesită o analiză atentă a cerințelor sistemului, inclusiv debitul, nivelurile de presiune și designul circuitului. Alegerea între versiunile standard SV și cu scurgere externă SL depinde de condițiile portului A. Caracteristicile de decompresie beneficiază aplicațiile sensibile la șocul de presiune. Opțiunile de materiale se potrivesc cu diverse fluide și condiții de mediu.
Întreținerea și inspecția regulată păstrează performanța pe toată durata de viață a supapei. Monitorizarea calității fluidului, verificarea scurgerilor și verificarea devreme a problemelor cu funcția pilot. Aplicațiile critice pentru siguranță necesită o atenție deosebită testării și documentării. Cu aplicarea și îngrijirea corespunzătoare, supapele de reținere acționate cu pilot oferă ani de serviciu fiabil, protejând echipamentele și personalul.
