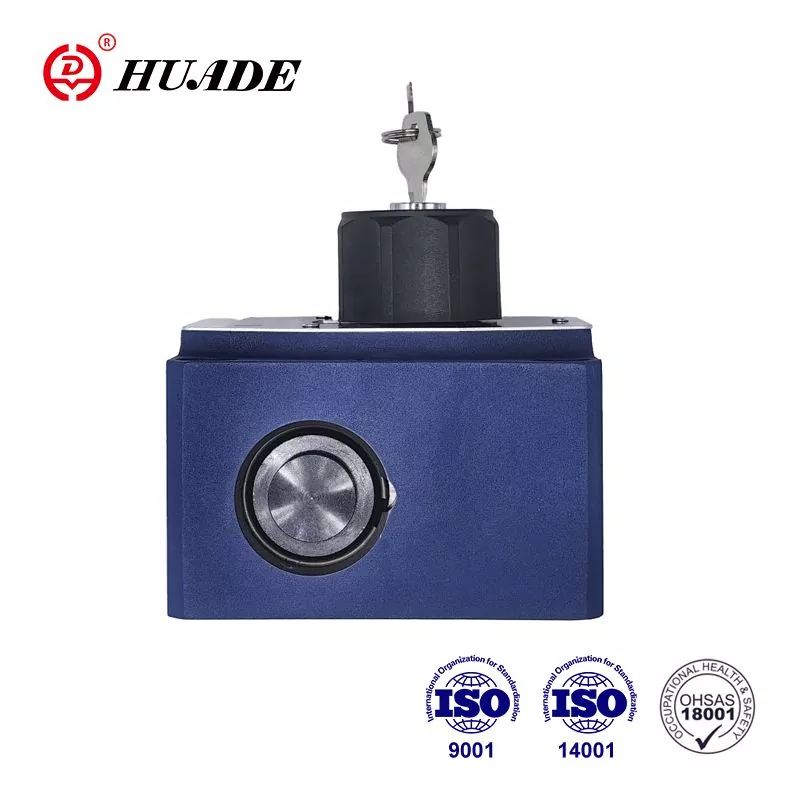

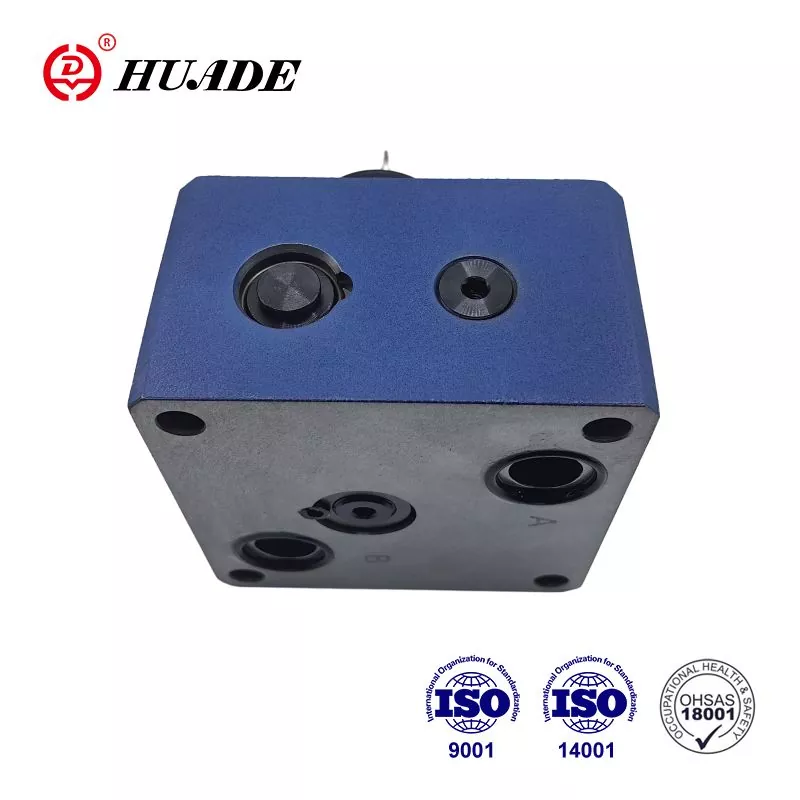

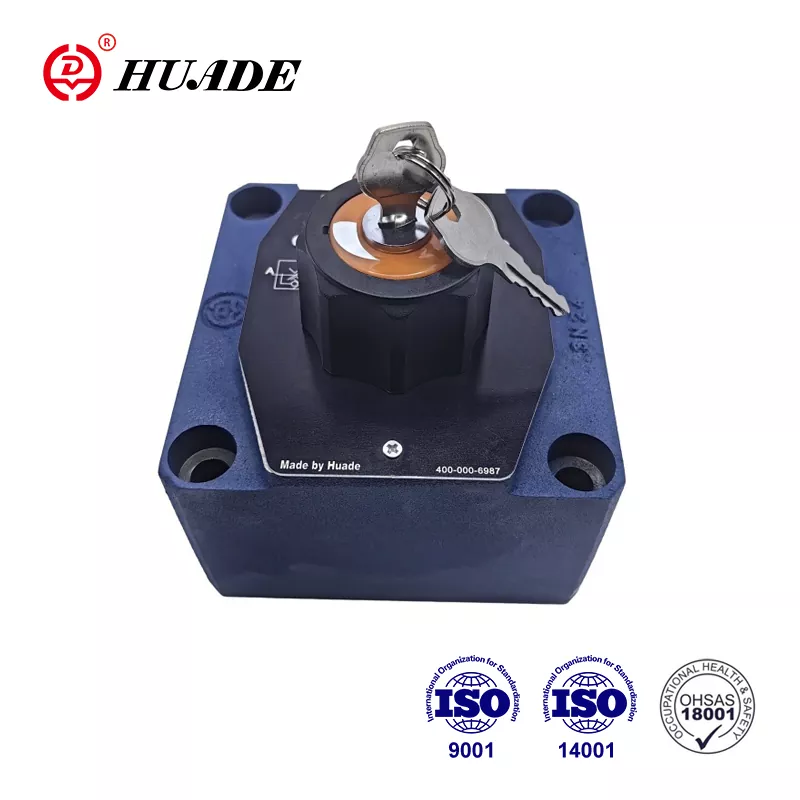

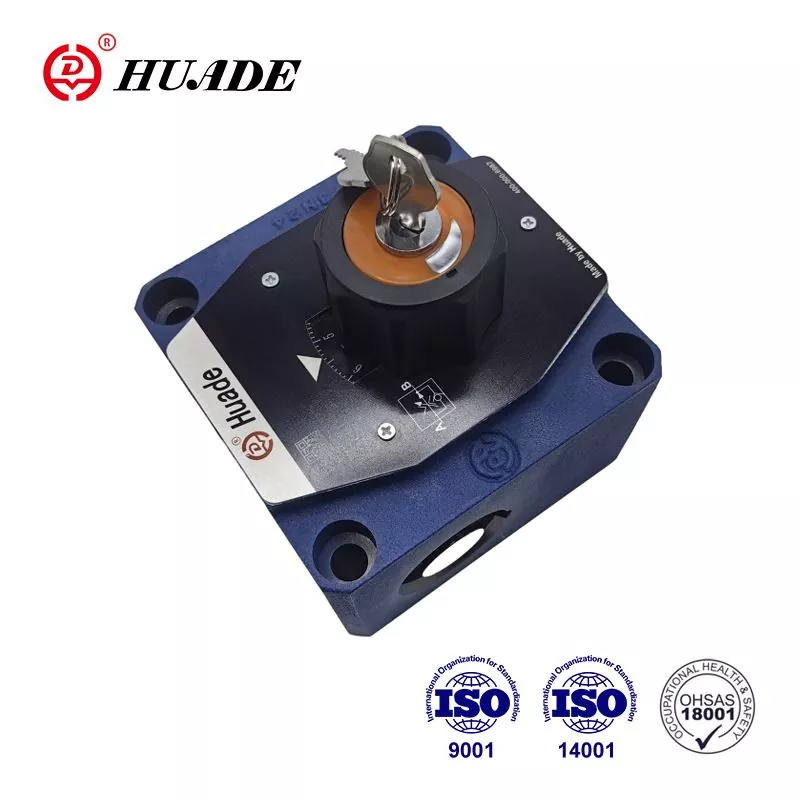

Supapele de control al debitului sunt supape de control al debitului cu 2 căi. Datorită cooperării cu Rexroth de două ori din 1979, Huade a încorporat tehnologia de ultimă oră de la Rexroth. Calitatea supapelor de control al debitului Huade® se poate egala cu cea a mărcilor internaționale de prim rang, iar prețul produselor este și mai mic. Seria de supape de control al debitului poate fi utilizată în sistemul hidraulic al mecanismului de direcție. Huade Hydraulic deține clienți uriași în industria navală.
|
General |
|
|
Lichid hidraulic |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de temperatură (℃) |
-30 până la +80 |
|
Interval de vâscozitate (mm²/s) |
10 până la 800 |
|
Placă sandwich redresor |
||
|
Debit.max (L/min) |
10 |
16 |
|
până la 50 |
până la 160 |
|
|
Presiune de lucru (MPa) |
până la 31,5 |
|
|
Presiune de crăpare (MPa) |
0.15 |
|
|
Greutate (kg) |
3.2 |
9.3 |
|
Flux. Q max (L/min) |
marimea 10 |
marimea 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p cu retur liber B → A, dependent de Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Controlul fluxului |
stabilă la temperatură |
±2% (Q max) |
||||||
|
stabil la presiune (până la |
±2% (Q max) |
±5% (Q max) |
||||||
|
Presiune de lucru, max.- orificiul A (MPa) |
până la 31,5 |
|||||||
|
Interval minim de diferență de presiune (MPa) |
0,3 până la 0,7 |
0,5~1,2 |
||||||
|
Gradul de contaminare (μ m) |
25 (Q< 5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Greutate (Kg) |
5.6 |
11.3 |
||||||
Caracteristici:
▶ Model de portare la DIN 24 340, de la A, ISO 4401 și CETOP - RP 121H
▶ Limitator de cursă a compensatorului de presiune, opțional
▶ Funcționare mecanică
▶ Reducerea saltului la pornire
▶ Controlul debitului în ambele direcții folosind o placă sandwich redresor
Aplicație:
Supapele de reglare a debitului 2FRM 10 sunt utilizate pentru a menține un debit constant independent de presiune și temperatură.
Supapele 2FRM 10 constau în principal din carcasă (1), bucșă cu orificiu (3), compensator de presiune (4) cu limitator de cursă opțional, supapă de reținere (5), element de reglare (2).
Debitul de la canalul A la canalul B este clapetă la orificiul (6). Pentru a menține constant debitul prin orificiu, în amonte de orificiu (6) este conectat un compensator de presiune. Debitul este menținut în mare parte independent de temperatură datorită designului orificiului. Returul liber de la canalul B la canalul A este direcționat prin supapa de reținere (5). Debitul este controlat doar de la A la B. Pentru a controla debitele în ambele direcții, sub debit poate fi instalată o placă sandwich redresor tip Z4S. supapa de control.
Structura supapei de control al debitului 2FRM 10
Simbol al supapei de control al debitului 2FRM 10
