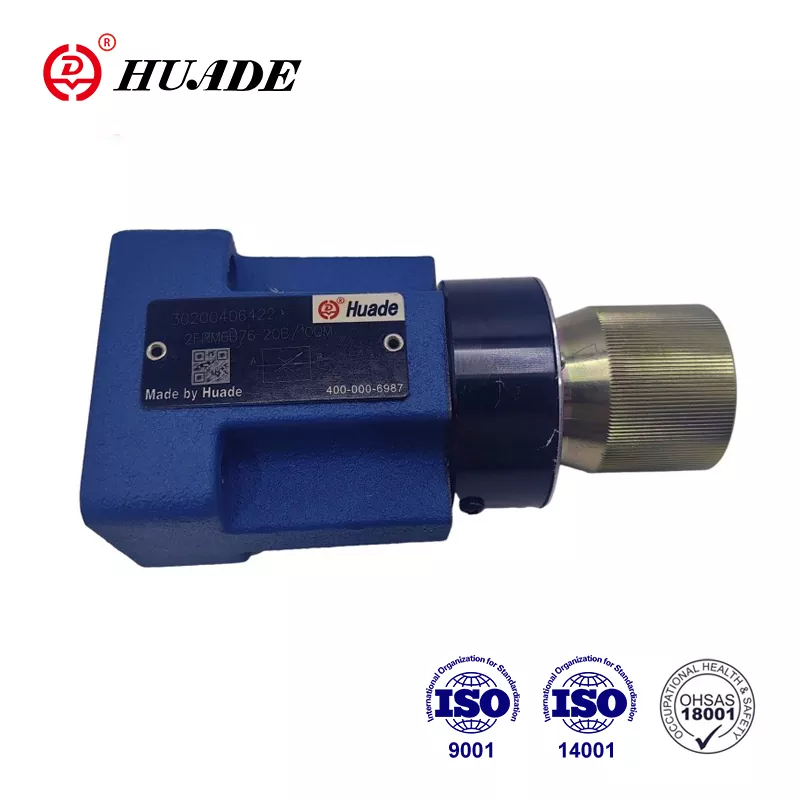

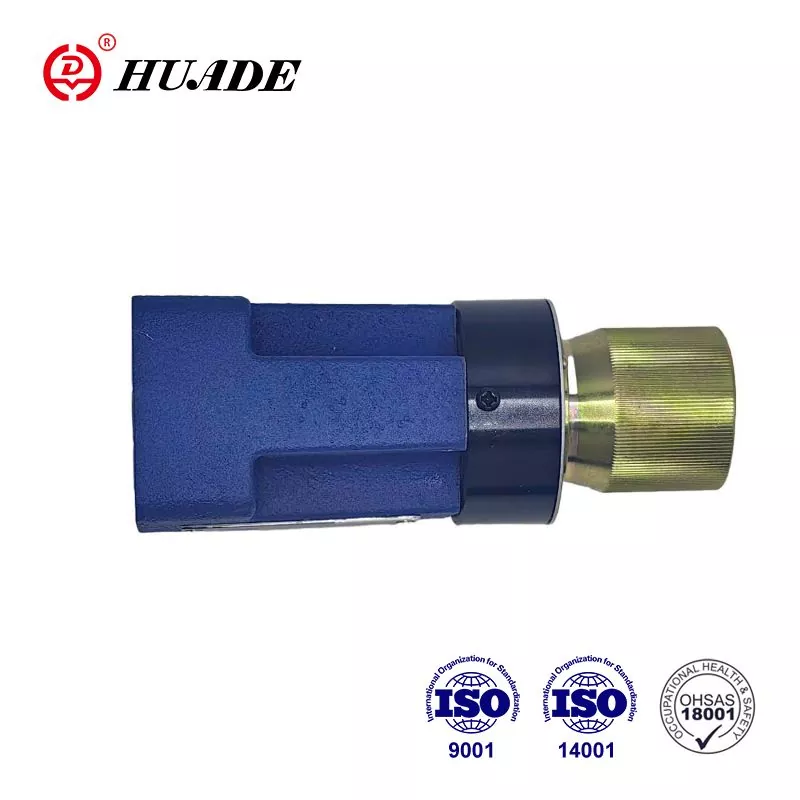

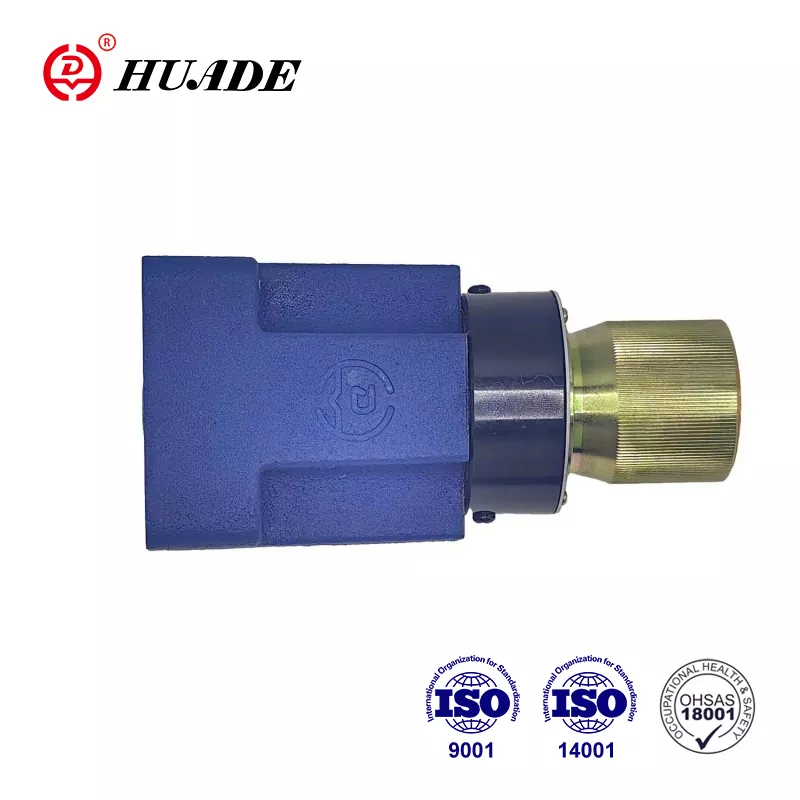

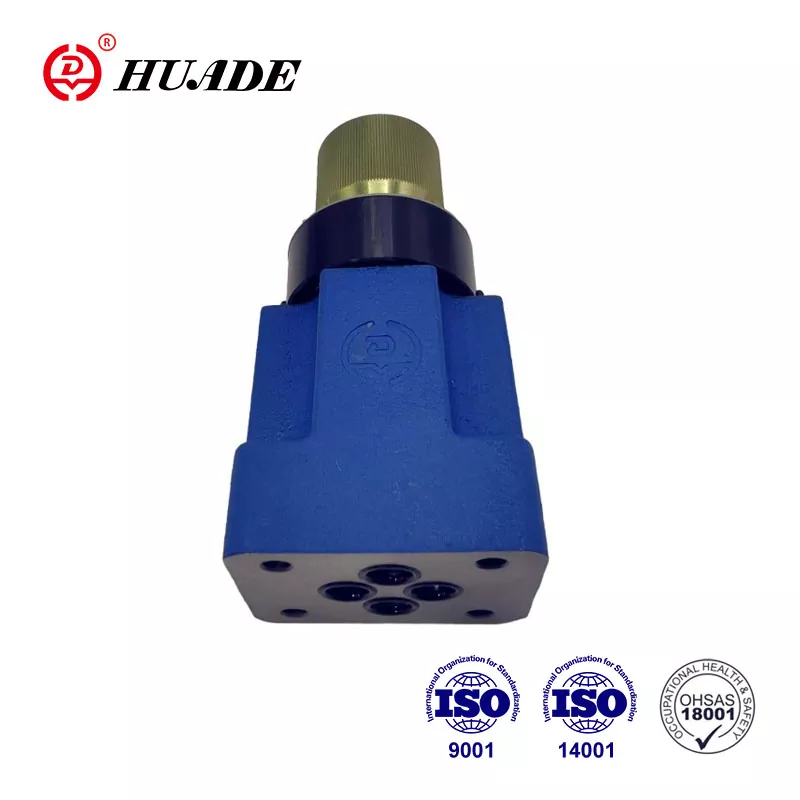

Supapa de reglare a debitului de tip 2 FRM este o supapă de reglare a debitului cu 2 căi. Fabrica se concentrează pe caracterul practic al produselor, controlând în același timp cu strictețe calitatea produselor. Acesta își propune să furnizeze supape de debit hidraulice de înaltă calitate pe care clienții și le pot permite. Vanele de debit Huade® 2FRM 6 sunt mai avansate în tehnologie datorită introducerii tehnologiei de ultimă oră. Ambalajul produsului poate fi personalizat, cum ar fi ambalajul cutie din lemn, ambalaj din plastic și ambalaj standard din carton.
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30 până la +80 |
|||||
|
Interval de vâscozitate (mm²/s) |
10 până la 800 |
|||||
|
Debit qv max (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Debit qv min până la 10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Debit qv min până la 31,5 MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Diferența de presiune ∆p pentru retur liber B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Diferența de presiune minimă (MPa) |
0,6 până la 1,2 |
|||||
|
Stabilitatea presiunii până la ∆p = 31,5 MPa (%) |
Master 2 (Qmax) |
|||||
|
Presiune maximă de funcționare la orificiul A (MPa) |
la 31,5 |
|||||
|
Contaminare (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Greutate (kg) |
aproximativ 1,3 |
|||||
Caracteristici:
▶ Închiderea externă a compensatorului de presiune, opțional
▶ Supapă de reținere, opțional
▶ Buton rotativ cu scară
▶ Blocabil.opțional
1) Când este utilizat împreună cu o placă redresoare de până la 21 MPa
Aplicație:
Supapa de reglare a debitului 2FRM 6 este utilizată pentru menținerea unui debit constant, independent de presiune și temperatură.
General:
Supapa de reglare a debitului cu 2 căi 2FRM 6 constă în principal din carcasă (1), buton rotativ (2), orificiu (3), compensator de presiune (4) și o supapă de reținere opțională.
Supapă de reglare a debitului tip 2FRM 6 B.._20B/M
(fără închidere exterioară, fără supapă de reținere)
Debitul de la orificiul A la B este reglat în poziţia clapetei de acceleraţie (5). Secțiunea transversală a clapetei de accelerație este variată prin rotirea butonului rotativ (2). Pentru a menține debitul constant, independent de presiune, un
compensatorul de presiune (4) este montat în orificiul B în aval de poziţia clapetei (5). Arcul de compresie (6) presează orificiul (3) și compensatorul de presiune (4) spre exterior împotriva opritoarelor respective și astfel menține compensatorul de presiune (4) în poziție deschisă atunci când nu există flux prin supapă. Când fluidul curge prin supapă, presiunea care acționează în orificiul A aplică o forță compensatorului de presiune (4) prin orificiul (7). Compensatorul de presiune (4) se deplasează în poziția de compensare până când forțele se echilibrează. Dacă presiunea în orificiul A crește, compensatorul de presiune (4) se deplasează în direcția de închidere, până când se atinge din nou echilibrul de forțe. Datorită acestei acțiuni de compensare continuă a compensatorului de presiune se obține un debit constant. Pentru a controla un flux prin supapă în ambele direcții, sub această supapă de control al debitului poate fi montată o placă sandwich redresor tip Z4S 6.
Structura supapei de control al debitului 2FRM 6-20B/...M...
Tip 2FRM 6A..-20B/..R
Funcția acestei supape este practic aceeași cu cea a ventilului tip 2FRM 6 B..-20B/..M
Cu toate acestea, acest tip de supapă de control al debitului este prevăzut cu un orificiu extern care permite conectarea compensatorului de presiune (4) prin orificiul P(11). Presiunea externă care acționează în orificiul P(11) prin orificiul (10) ține compensatorul de presiune (4) închis împotriva forței arcului de compresie (6). Atunci când ventilul direcțional conectat (9) este acționat pentru a permite fluxul de la P la B, controlul în buclă închisă este realizat ca și în cazul FRM 6 B de tip 2. Astfel, se evită un salt la pornire.
Această versiune cu închidere externă a compensatorului poate fi utilizată numai pentru controlul contorului.
Returul liber de la orificiul B la A se face prin supapa de reținere (8).
Structura supapei de control al debitului 2FRM 6A..-20B/..R
Exemple de aplicații
Simbol al supapei de reglare a debitului cu 2 căi 2FRM 6
