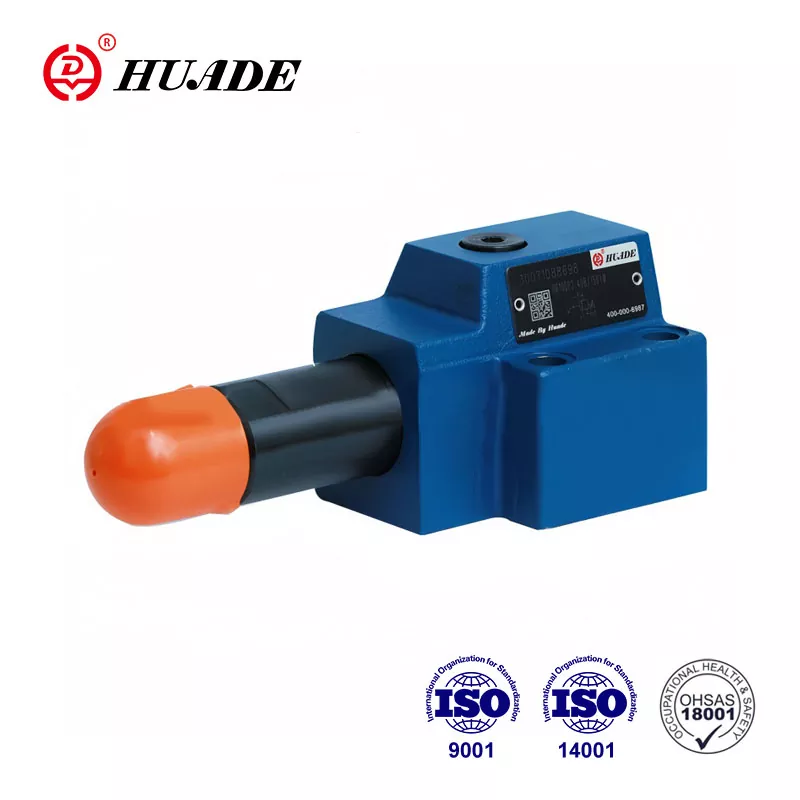

Tipul DR 10 DP este o supapă de reducere a presiunii care este utilizată pentru controlul presiunii. Faptul că supapele de presiune Huade® pot înlocui aceleași produse din serie oferite de Rexroth se datorează în principal cooperării pe termen lung cu Rexroth. În comparație cu alte mărci similare, produsele Huade® sunt mai avansate în tehnologie și mai durabile. Prețurile acestor reductoare de presiune sunt relativ ieftine. Fabrica este o întreprindere cheie națională și are o înaltă reputație în China.
|
Presiune max.de operare (port P) (MPa) |
până la 31,5 |
|
Max. presiune secundară (port A) (MPa) |
până la 2,5; până la 7,5; până la 15,0; până la 21,0; până la 31,5 |
|
Presiune inversă max.( Porturi T(Y)) (MPa) |
până la 16 |
|
Debit maxim (l/min) |
până la 80 |
|
Fluid sub presiune Ulei mineral |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Interval de temperatură a fluidului de presiune (℃) |
-30 până la +80 |
|
Gradul de contaminare (um) |
Gradul maxim admis de contaminare a fluidului este conform NAS 1638 clasa 9. |
|
Greutate (kg) |
cca.3 |
Caracteristici:
▶ Pentru montarea plăcii suport
▶ 4 intervale de presiune
▶ 4 elemente de reglare
. Buton rotativ
. Hex. manșon pentru cap cu capac de protecție
. Buton rotativ blocabil cu scară
. Buton rotativ cu scară
▶ Cu orificiu pentru manometru
▶ Supapă de reținere opțională
▶ Model de portare conform DIN 24 340, forma D, ISO 5781 și CETOP - RP 121H
Aplicație:
Reducerea presiunii de tip DR 6 DP este utilizată pentru reducerea presiunii în sistem.
Vana tip DR 10 DP este o supapă cu acţionare directă cu 3 căi, cu funcţie de reducere a presiunii pe partea de presiune redusă.
Reglarea presiunii se face cu ajutorul elementului de reglare a presiunii (1).
În repaus, supapa este în mod normal deschisă, iar fluidul poate curge nestingherit din orificiul B în orificiul A. Presiunea în orificiul A este prezentă și la capătul bobinei (2), prin linia de comandă (4), opus arcului de compresie ( 3). Când presiunea din orificiul A atinge nivelul de presiune setat la arcul (3), bobina (2) se deplasează în poziția de control și menține presiunea în orificiul A constantă.
Fluidul pentru controlul supapei este preluat din orificiul A prin găurire de control.
Dacă presiunea din orificiul A crește și mai mult din cauza forțelor externe, bobina (2) este deplasată și mai mult spre arcul de compresie (3).
Acest lucru face ca o cale de curgere să fie deschisă peste terenul de control (5) din bobina de control (2) către rezervor (portul Y). Apoi, suficient lichid curge în rezervor pentru a preveni orice creștere ulterioară a presiunii.
Camera arcului (6) este drenată la rezervor în exterior prin orificiul Y.
Este disponibilă o supapă de reținere opțională (7) pentru a permite curgerea liberă de la orificiul A la orificiul B.
O conexiune manometru (8), permite monitorizarea presiunii secundare.
structura DR10DP 1- 40B
Simboluri pentru DR10 DP
