Atunci când utilajele industriale trebuie să schimbe direcția în mod fiabil, seria de supape de control direcțional WMR oferă o soluție în care este de încredere de zeci de ani. Aceste supape acționate mecanic controlează fluxul de fluid hidraulic în sistemele industriale, determinând când cilindrii se extind sau se retrag și când motoarele se rotesc înainte sau înapoi.

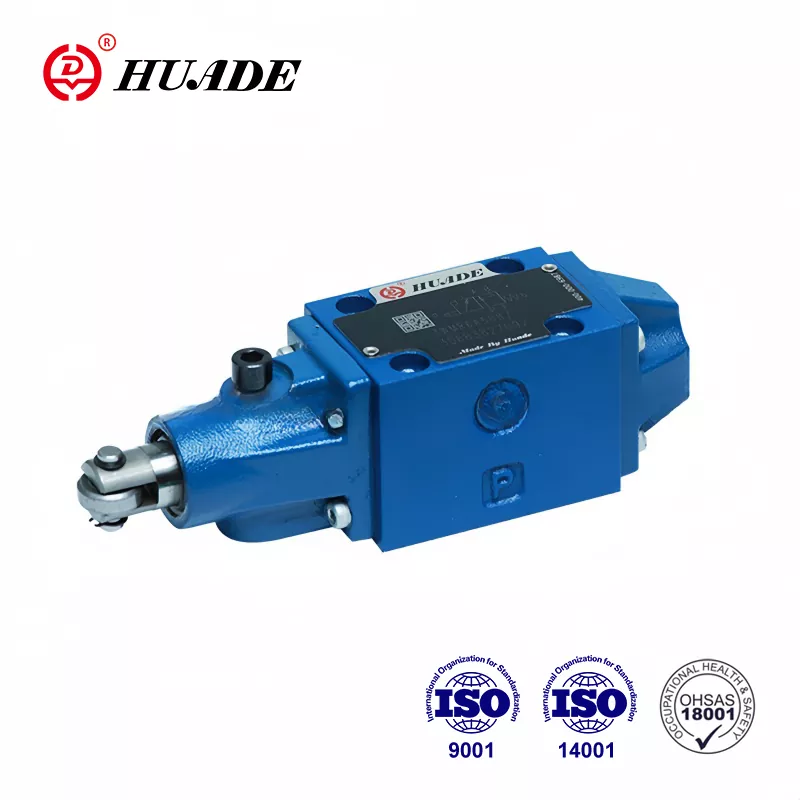

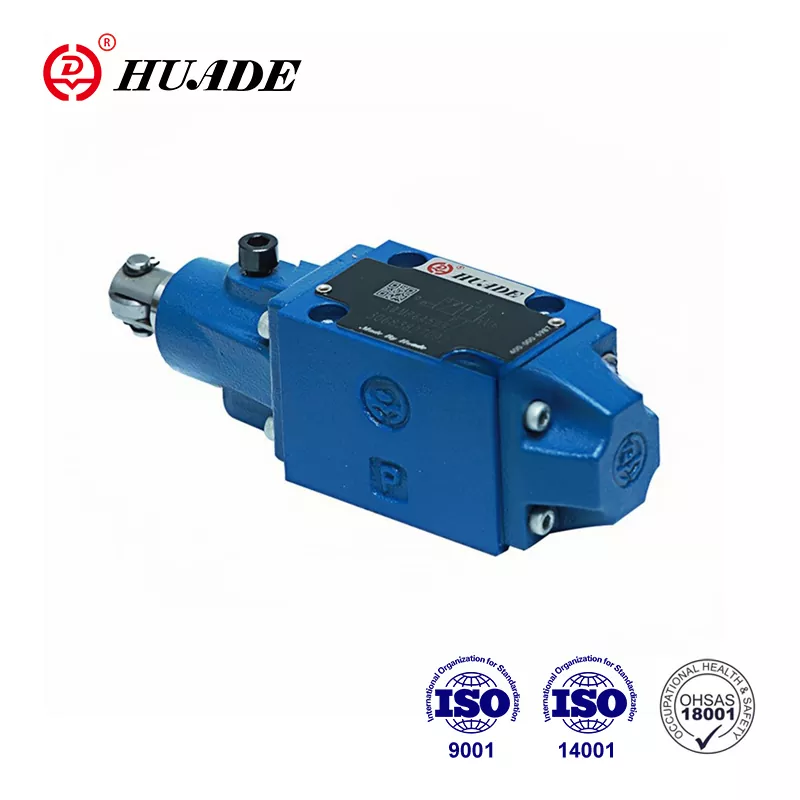

Supapa WMR iese în evidență pentru că funcționează prin acțiune pură mecanică. O rolă sau piston este împins de o came sau de o piesă mobilă, care schimbă bobina internă și redirecționează fluxul de ulei. Această conexiune fizică directă înseamnă că supapa răspunde la poziția actuală a mașinii mai degrabă decât la semnalele electrice, ceea ce o face ideală pentru aplicațiile în care fiabilitatea mecanică contează cel mai mult.
Înțelegerea funcției de bază
Supapa de control direcțională WMR funcționează ca o supapă cu bobină montată pe o placă secundară. Când nimic nu împinge rola, arcurile de retur țin bobina în poziția sa neutră. Odată ce o camă externă sau o componentă mecanică apasă pe pistonul rolei, bobina alunecă în interiorul corpului supapei și conectează diferite porturi împreună. Această acțiune redirecționează fluidul hidraulic pentru a conduce actuatoarele în direcția dorită.
Această filozofie de proiectare creează o legătură directă între poziția fizică și acțiunea hidraulică. Mașinile-unelte, macaralele și echipamentele de manipulare a materialelor folosesc acest principiu pentru a se asigura că mișcările au loc în ordinea corectă. Supapa nu poate comuta până când ceva nu mișcă fizic rola, ceea ce oferă siguranță inerentă în multe aplicații.
Specificațiile tehnice care contează
Seria de supape direcționale WMR vine în două dimensiuni principale, conform standardelor ISO 4401. Mânerele de dimensiune NG6 debitează până la 60 de litri pe minut și presiunea de până la 315 bari la porturile P, A și B. Dimensiunea NG10 oferă valori de presiune similare cu o capacitate de debit mai mare. Aceste specificații permit supapei să funcționeze în medii industriale solicitante.
Temperatura de funcționare variază de la negativ 20 grade Celsius până la pozitiv 80 grade Celsius cu etanșări NBR standard. Supapa acceptă fluide hidraulice cu vâscozitate între 2,8 și 500 de milimetri pătrați pe secundă. Menținerea curățeniei fluidului la ISO 4406 Clasa 20/18/15 sau mai bună ajută la prevenirea uzurii interne și prelungește durata de viață.
O limitare necesită atenție în timpul proiectării sistemului. Orificiul T, care returnează lichidul în rezervor, are o limită standard de presiune de 60 bar. În timp ce porturile principale de lucru manipulează cu ușurință 315 bar, depășirea de 60 bar la portul T poate deteriora garniturile sau poate provoca scurgeri. Unele variante cu specificații înalte măresc această limită la 210 bari pentru aplicații cu contrapresiune mai mare.
Configurații diferite pentru nevoi diferite
Seria de supape de control direcțional WMR oferă configurații multiple de bobină, prezentate de obicei ca simboluri hidraulice. O supapă cu patru porturi și trei poziții poate menține toate porturile blocate în neutru sau poate conecta anumite porturi la rezervor. Codurile simbol precum C, E, J, L și M indică porturile care se conectează în fiecare poziție. Producătorii oferă aproximativ 19 variații diferite de simbol pentru a se potrivi cerințelor diferite ale circuitului.
Supapele cu două poziții asigură un control mai simplu de pornire-oprire. Supapele cu trei poziții adaugă o stare neutră care poate bloca fluxul, permite mișcarea liberă sau poate crea alte condiții în funcție de designul bobinei. Alegerea configurației potrivite depinde dacă cilindrii trebuie să își mențină poziția atunci când supapa revine la neutru sau dacă ar trebui să plutească liber.
Producători și variante de model
Bosch Rexroth produce seria WMR originală ca parte a familiei de produse Hydronorma. Seria lor NG6 dimensiune 5X include diferite aranjamente de role și opțiuni de montare. Supapele se montează pe plăci standardizate după modelele CETOP, ceea ce simplifică înlocuirea și permite amestecarea componentelor de la diferiți producători.
Hengli Hydraulics oferă seria WMR/U10 pentru aplicații NG10. Seria lor L3X oferă 19 opțiuni de simbol, atât cu configurații de role de tip R, cât și de tip U. Această varietate îi ajută pe ingineri să selecteze poziția exactă a rolei și direcția de acționare necesare pentru structura lor specifică a mașinilor.
Alți furnizori precum PONAR Wadowice și Leader Hydraulics produc valve compatibile. Standardizarea conform ISO 4401 înseamnă că aceste supape se pot schimba fizic, deși proiectanții ar trebui să verifice dacă valorile de presiune, capacitățile de curgere și configurațiile bobinelor corespund nevoilor aplicației lor.
Cerințe de instalare
Instalarea corectă a unei supape de control direcțional WMR începe cu pregătirea suprafeței. Suprafața de montare pe subplacă trebuie să îndeplinească specificațiile de planeitate de 0,01 la 100 milimetri cu o rugozitate maximă a suprafeței de Rz 4. Orice neregularități pot crea căi de scurgere în jurul bazei supapei.
Patru șuruburi cu cap tubular M6 pe 40 milimetri fixează supapa pe placa de bază. Strângerea acestor șuruburi la 9 newtoni metri cu o toleranță de plus sau minus 15 la sută asigură o forță de strângere adecvată fără a deforma corpul supapei. Strângerea în cruce într-un model diagonal asigură o distribuție uniformă a presiunii.
Sistemul hidraulic trebuie să folosească o filtrare adecvată înainte de a se conecta la supapa de control direcțională WMR. Instalarea filtrelor care mențin curățenia ISO 4406 Clasa 20/18/15 protejează distanța dintre bobină și corp. Chiar și particulele mici pot zgâria aceste suprafețe, provocând scurgeri interne sau lipire.
Aplicații din lumea reală
Mașinile-unelte folosesc supapa de control direcțională WMR pentru secvențele de schimbare a sculelor și operațiunile de strângere. Pe măsură ce axul mașinii sau schimbătorul de scule se deplasează în poziții specifice, camele activează rola și declanșează mișcări hidraulice. Acest lucru asigură că secvența corectă are loc automat fără controale electronice.
Echipamentele miniere și metalurgice se bazează pe aceste supape pentru poziționarea transportoarelor și controlul porții. Mediile dure din aceste industrii fac acționarea mecanică atractivă, deoarece nu există conexiuni electrice care să se corodeze sau să cedeze. Praful și umiditatea care ar distruge senzorii electronici au un impact minim asupra unui aranjament simplu cu role și came.
Platformele de ridicare și ascensoarele foarfece încorporează supape WMR în sistemele de siguranță. Poziția rolei poate indica dacă barele de siguranță sunt la locul lor sau dacă platforma a atins anumite înălțimi. Această verificare fizică adaugă redundanță circuitelor de siguranță și respectă reglementările care necesită interblocări mecanice.
Întreținere și depanare
Scurgerile exterioare din jurul suprafeței de montare indică de obicei inele O deteriorate sau o supapă cu cuplu necorespunzător. Inspectarea și înlocuirea garniturii de montare rezolvă majoritatea problemelor de scurgere externă. Verificarea faptului că suprafața de montare rămâne plană și nedeteriorată previne reapariția.
Scurgerile interioare apar ca dispozitive de acţionare care se deplasează lent atunci când supapa ar trebui să le ţină în poziţie. Acest lucru rezultă adesea din lichidul contaminat care poartă bobina și orificiul. Verificarea curățeniei fluidului și înlocuirea filtrelor abordează cauza principală. În cazuri severe, supapa poate avea nevoie de înlocuire dacă uzura depășește limitele acceptabile.
Funcționarea lipicioasă sau lentă are loc atunci când bobina nu se mișcă liber în interiorul orificiului. Contaminarea este din nou în fruntea listei de cauze, dar funcționarea în afara intervalelor de temperatură sau vâscozitate specificate creează și probleme. Asigurarea că lichidul hidraulic rămâne în limitele specificațiilor previne majoritatea problemelor de funcționare cu supapa de control direcțională WMR.
Compararea cu alte tipuri de supape
Seria WMM folosește o pârghie manuală în loc de o rolă pentru acționare. Operatorii mută manual maneta pentru a schimba poziția supapei, ceea ce funcționează bine pentru comenzile pe care oamenii le operează direct. Seria WMD înlocuiește maneta cu un buton rotativ, oferind o opțiune de control manual mai compactă.
Electrovalvele acționate electric oferă control de la distanță, dar necesită energie electrică și semnale de control. Aceste supape comută mai repede decât cele mecanice, dar introduc puncte potențiale de defecțiune prin cablare, solenoizi și controlere electronice. Supapa de control direcțională WMR elimină aceste preocupări în aplicațiile în care acţionarea mecanică are sens.
Supapele actionate cu pilot folosesc presiunea hidraulica pentru a schimba bobinele mai mari, permitand controlul debitelor mai mari cu forte de actionare mai mici. Aceste supape costă mai mult și adaugă complexitate în comparație cu designul WMR cu acțiune directă. Pentru aplicațiile în cadrul capacităților de debit și presiune ale WMR, designul mai simplu se dovedește adesea mai fiabil și mai economic.
Considerații privind managementul presiunii
În timp ce porturile P, A și B manipulează în siguranță 315 bar, limitarea portului T necesită atenție la proiectarea sistemului. Orice restricție în linia rezervorului sau utilizarea unui rezervor presurizat crește presiunea la orificiul T. Contrapresiunea de la alte supape care împart aceeași linie de rezervor afectează și acest port.
Instalarea unei linii separate de rezervor pentru supape cu debit semnificativ de retur ajută la gestionarea presiunii în orificiul T. Unii designeri folosesc un colector dedicat de retur de joasă presiune care se conectează direct la rezervor cu restricții minime. Pentru sistemele în care o presiune mai mare în orificiul T este inevitabilă, specificarea variantelor de înaltă presiune ale supapei de control direcțional WMR previne defecțiunea prematură a etanșării.
Supapele de reținere sau restrictoarele din anumite locații ale circuitului pot crea în mod neașteptat presiune la orificiul T. Analiza atentă a circuitului în timpul proiectării identifică aceste situații. Manometrele de la portul T în timpul punerii în funcțiune verifică dacă condițiile reale se încadrează în specificații.
Integrarea controlului fluxului
Supapa de reglare direcțională WMR comută direcția de curgere, dar nu controlează direct debitul. Majoritatea aplicațiilor necesită un control suplimentar al debitului pentru a regla viteza actuatorului. Supapele cu ac sau comenzile de debit compensate cu presiune se instalează fie în circuit, fie direct în porturile supapei.
Unele modele WMR acceptă restrictoare cu cartuș cu filet care se instalează direct în portul P. Aceste dopuri de dimensiune B08, B10 sau B12 asigură limitarea simplă a debitului și amortizarea vârfurilor de presiune. Designul integrat economisește spațiu și reduce numărul de componente separate în colectorul hidraulic.
Controlul debitului de intrare limitează pătrunderea lichidului în actuator, în timp ce controlul de ieșire a contorului restricționează fluxul de retur. Alegerea depinde de caracteristicile de sarcină și de calitatea controlului dorită. Supapa de control direcțională WMR se potrivește fiecărei abordări prin proiectarea corectă a circuitului în jurul supapei.
Considerații de piață pentru 2025
Provocările lanțului de aprovizionare continuă să afecteze disponibilitatea componentelor hidraulice. Perioadele de livrare pentru configurațiile WMR specializate se pot prelungi cu câteva luni, unii producători indicând date de livrare în septembrie 2025. Planificarea din timp și menținerea inventarului strategic ajută la evitarea întârzierilor în producție.
Prețurile pentru configurațiile standard NG6 pornesc de la aproximativ 800 de dolari SUA de la producătorii importanți. Piața secundară oferă alternative, cu supape uzate disponibile uneori în intervalul de la 150 la 200 de dolari. Cu toate acestea, achiziționarea de supape uzate necesită o inspecție atentă pentru a verifica starea internă și pentru a evita defecțiunile premature.
Strategiile de aprovizionare multiplă care includ atât mărci premium precum Bosch Rexroth, cât și alternative compatibile de la producători precum Hengli oferă flexibilitate în aprovizionare. Standardizarea ISO 4401 înseamnă că schimbarea între mărci rămâne fezabilă dacă specificațiile se potrivesc. Menținerea listelor de furnizori aprobate pentru mai mulți furnizori reduce riscul în mediul actual de piață.
Rolul în automatizarea modernă
Pe măsură ce fabricile adaugă mai mulți senzori, controlere și conectivitate la rețea, supapa de control direcțională mecanică simplă WMR oferă avantaje strategice. Nu poate fi piratat, nu necesită actualizări de software și eșuează în moduri previzibile. Această fiabilitate devine valoroasă pentru funcțiile critice pentru siguranță care au nevoie de backup mecanic.
Reglementările europene precum Actul Cyber Resilience se concentrează pe securitatea produselor digitale. Componentele pur mecanice, cum ar fi supapa WMR, nu se încadrează în aceste cerințe, simplificând conformitatea pentru producătorii de utilaje. Supapa oferă un strat de bază sigur care nu introduce vulnerabilități de securitate cibernetică în sistem.
Preocupările privind eficiența energetică stimulează interesul pentru optimizarea sistemelor hidraulice. În timp ce supapa de control direcțională WMR în sine nu economisește energie, fiabilitatea sa și scurgerile interne reduse contribuie la eficiența generală a sistemului. Supapele dimensionate corespunzător cu debituri corespunzătoare reduc la minimum căderile de presiune și generarea de căldură irosită.
Selectarea configurației potrivite
Alegerea unei supape de control direcțional WMR începe cu înțelegerea cerințelor aplicației. Debitul maxim și presiunea determină dacă dimensionarea NG6 sau NG10 este adecvată. Tipul de acţionare şi comportamentul dorit în poziţia neutră dictează configuraţia simbolului necesară.
Poziționarea rolelor afectează modul în care supapa se integrează cu sistemul mecanic. Rolele de tip R se montează pe o parte, în timp ce rolele de tip U se montează pe cealaltă, permițând flexibilitate în plasarea camei. Forța de acționare necesară și geometria camei disponibile influențează această alegere.
Alegerea materialului de etanșare depinde de tipul fluidului și de temperaturile extreme. Garniturile NBR standard funcționează cu ulei hidraulic pe bază de petrol în intervalele de temperatură tipice industriale. Aplicațiile la temperaturi ridicate sau fluidele sintetice pot necesita etanșări FKM care tolerează condiții diferite. Verificarea compatibilității chimice previne umflarea sau deteriorarea sigiliului.
Documentare și resurse de suport
Producătorii furnizează documentație tehnică detaliată pentru supapa de control direcțională WMR prin intermediul site-urilor lor web. Fișele de date prezintă specificațiile exacte, dimensiunile și codurile de comandă. Manualele de instalare acoperă procedurile de montare și valorile cuplului în detaliu.
Modelele CAD în diferite formate ajută la proiectarea mașinii și la amenajarea manifoldului. Aceste reprezentări 3D arată învelișurile exacte ale supapelor și locațiile portului, permițând verificarea interferențelor înainte de prototiparea fizică. Majoritatea producătorilor oferă modele în formate STEP sau IGES care se importă în software-ul de proiectare obișnuit.
Suportul de inginerie a aplicațiilor ajută la rezolvarea întrebărilor complexe de proiectare a circuitelor. Producătorii mențin echipe tehnice care pot recomanda configurații specifice pentru aplicații neobișnuite sau pot depana problemele din sistemele existente. Profitarea acestor resurse în timpul fazei de proiectare previne greșelile costisitoare și reproiectările.
Considerații finale
Supapa de control direcțională WMR servește aplicațiilor în care controlul mecanic al poziției și comutarea fiabilă contează mai mult decât sofisticarea electronică. Designul său dovedit face față condițiilor solicitante din minerit, prelucrarea metalelor și manipularea materialelor fără vulnerabilitățile controalelor electronice. Înțelegerea capacităților și limitărilor sale permite inginerilor să o aplice eficient.
Gestionarea corectă a fluidului prelungește semnificativ durata de viață a supapei. Menținerea standardelor de curățenie, funcționarea în intervalele specificate de temperatură și vâscozitate și gestionarea presiunii în orificiul T previne majoritatea modurilor de defecțiune. Aceste precauții simple fac din supapa de control direcțională WMR o componentă de lungă durată, care oferă decenii de funcționare.
Într-o lume care împinge spre transformarea digitală, supapa WMR demonstrează că soluțiile mecanice au încă roluri importante. Incapacitatea sa de a fi piratat sau manipulat de la distanță oferă securitate inerentă. Legătura fizică dintre poziția mașinii și acțiunea hidraulică creează un comportament previzibil de care pot depinde sistemele de siguranță. Din aceste motive, supapa de control direcțională WMR rămâne relevantă în hidraulica industrială modernă.
