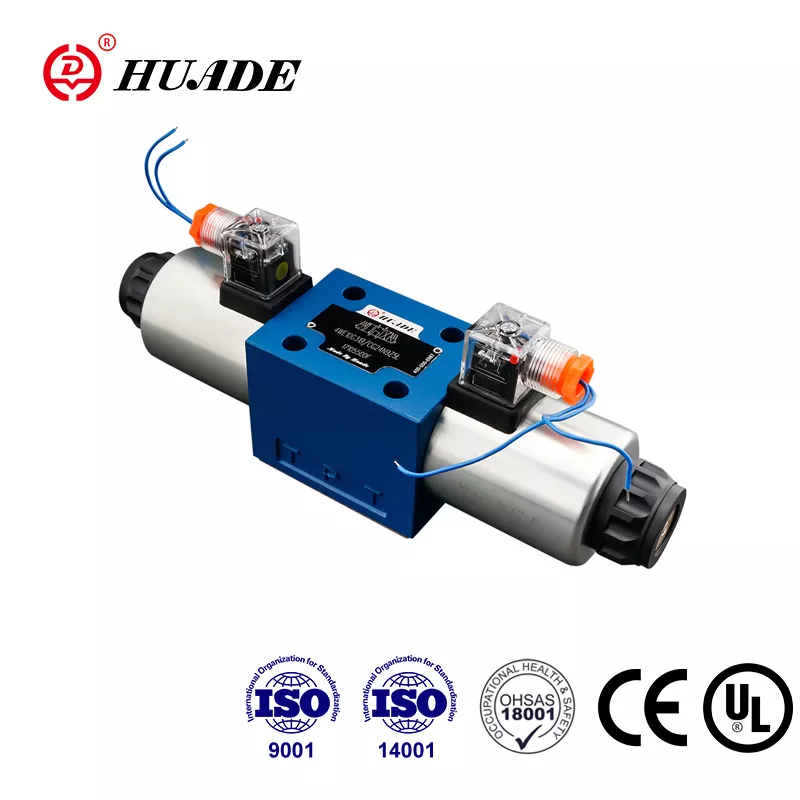

Când lucrați cu sisteme hidraulice, aveți nevoie de componente care funcționează doar - zi după zi, schimb după schimb. The4WE10 supapă de reglare direcționalăși-a câștigat reputația în fabrici din întreaga lume tocmai din acest motiv. Această supapă de control direcțională nu este cea mai elegantă tehnologie de acolo, dar 4WE10 se ocupă de sarcina esențială de a controla fluxul de fluid hidraulic cu o consistență remarcabilă.
Thesupapa 4WE10funcționează pe un principiu simplu. O bobină electromagnetică împinge o bobină în interiorul corpului supapei, care deschide și închide căile pentru uleiul hidraulic. Când energizați bobina, bobina se mișcă. Când tăiați puterea, un arc îl readuce în poziția inițială. Designul 4WE10 este cu acțiune directă, ceea ce înseamnă că nu există nicio etapă pilot sau mecanism complex între semnalul electric și mișcarea mecanică.
Înțelegerea standardului NG10 al 4WE10
The4WE10 supapă de reglare direcționalăurmează ceea ce se numește standardul de montare NG10, cunoscut și ca CETOP 5 sau ISO 4401-05. Această standardizare contează mai mult decât ați putea crede pentru supapele de control direcțional. Înseamnă că puteți schimba un 4WE10 de la un producător cu o supapă de control direcțională echivalentă de la altul fără a vă reproiecta placa de montare sau a reinstala sistemul. Pentru echipele de întreținere și proiectanții de echipamente, această interschimbabilitate a 4WE10 reduce durerile de cap și costurile.

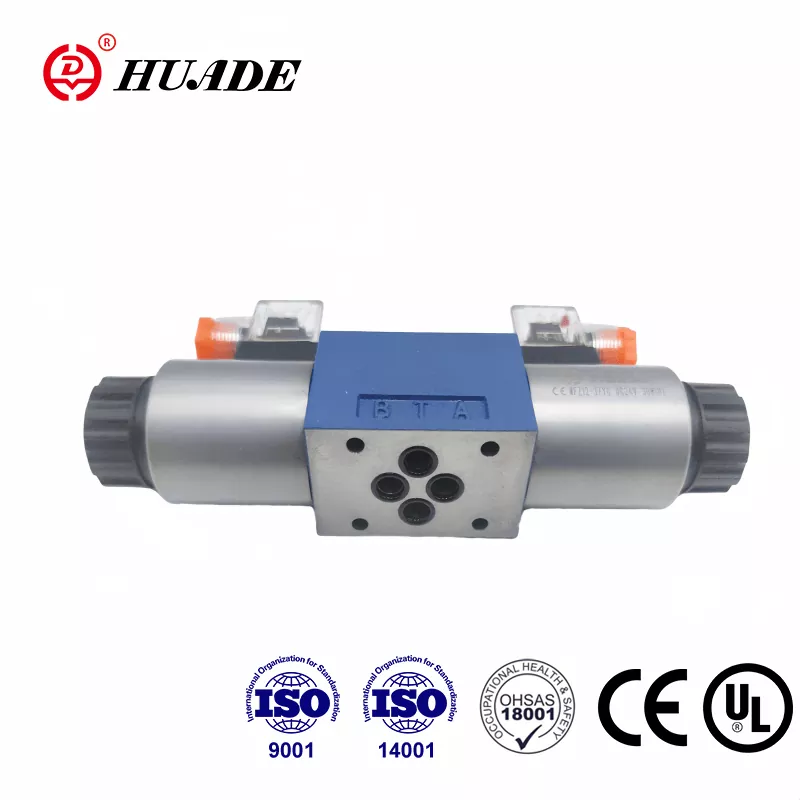

Thesupapa 4WE10se conectează prin patru porturi principale: P pentru intrarea de presiune, A și B pentru cele două porturi de lucru care se conectează la actuatoarele dvs. și T pentru linia de retur înapoi la rezervor. Această configurație cu patru căi oferă controlului 4WE10 asupra mișcării bidirecționale, motiv pentru care veți găsi aceste supape de control direcțional care controlează cilindrii care trebuie să se extindă și să se retragă.
Capabilitățile tehnice ale supapei de control direcțional 4WE10
The4WE10gestionează presiunea de până la 315-350 bar, în funcție de modelul specific, ceea ce se traduce la aproximativ 4.569 PSI. Este suficient pentru majoritatea mașinilor industriale, fără a se aventura în teritorii extrem de grele. Debitul nominal al 4WE10 este de 120 de litri pe minut, deși această supapă de control direcțională poate împinge până la 160 de litri pe minut atunci când este necesar. Pentru referință, 120 de litri pe minut înseamnă aproximativ 31,7 galoane pe minut.
Aceste numere definesc undesupapa 4WE10se potrivește în sistemul tău. Dacă efectuați în mod constant debite mai mari prin supapa de control direcțională, veți începe să vedeți scăderi de presiune care generează căldură și risipă de energie. Relația dintre debit și scăderea presiunii în 4WE10 nu este liniară – ea urmează o lege pătrată, ceea ce înseamnă că dublarea debitului vă dublează pierderea de presiune. La valoarea nominală de 120 de litri pe minut, supapa dvs. de control direcțională 4WE10 va prezenta aproximativ 12 bari de cădere de presiune, ceea ce reprezintă energie care se transformă în căldură, mai degrabă decât în muncă utilă.
Tipuri de bobine 4WE10 și aplicațiile acestora
Thesupapa 4WE10vine în diferite configurații de bobină, identificate prin litere precum D, E, G și H. Fiecare literă definește ce se întâmplă cu căile fluidului atunci când supapa de control direcțională se află în poziția sa centrală, iar alegerea configurației corecte 4WE10 contează pentru modul în care se comportă mașina dumneavoastră.
The4WE10 H-bobinăblochează toate porturile în poziția centrală. Acest lucru creează un blocaj hidraulic care ține cilindrul exact unde se află, chiar și sub sarcină. Veți folosi această configurație 4WE10 atunci când este vorba despre precizia de poziționare, cum ar fi ținerea unei cleme închisă în timp ce are loc o operație de sudare. Dezavantajul este că orice expansiune termică a uleiului prins poate crește presiunea în supapa de control direcțională, așa că trebuie să țineți cont de asta în proiectarea dvs.
The4WE10 bobină Gconectează orificiul de presiune direct la rezervor în poziția centrală. Această configurație a supapei de control direcțional vă descarcă pompa, scăzând presiunea sistemului la aproape zero, în timp ce 4WE10 sta inactiv. Este obișnuit în aplicațiile de presă în care mașina așteaptă între cicluri. Pompa dumneavoastră funcționează, dar nu luptă împotriva presiunii ridicate prin supapa 4WE10, care economisește energie și reduce căldura.
The4WE10 E-bobinăblochează orificiul de presiune, dar conectează orificiile de lucru la rezervor. Acest lucru permite scurgerea presiunii blocate din actuatoarele dumneavoastră, prevenind în același timp un nou flux din pompă prin supapa de control direcțională. Este util atunci când trebuie să eliberați presiunea reziduală înainte de a începe următorul ciclu pe sistemul dumneavoastră 4WE10.
Diferitele aplicații necesită comportamente diferite, iar codurile de litere standardizate facilitează specificarea exactă a supapei de control direcțional 4WE10 de care aveți nevoie, fără descrieri tehnice lungi.
Instalarea supapei de control direcțional 4WE10
Montarea4WE10este simplu, dar trebuie să fii atent la câteva detalii. Supapa de control direcțională se poate monta în orice orientare, deși ar trebui să luați în considerare unde ajung conexiunile electrice de pe 4WE10 pentru o întreținere ușoară. Bobinele sunt detașabile și se pot roti la 360 de grade în jurul axei lor, ceea ce vă ajută atunci când aveți de-a face cu spații înguste pe instalația dvs. 4WE10.
Un detaliu adesea trecut cu vederea cusupapa 4WE10este presiunea liniei de retur. În timp ce porturile principale manipulează 350 de bari, portul rezervorului de pe supapa de control direcțională ar trebui să rămână sub 160 de bari. Dacă utilizați mai multe unități 4WE10 care au o linie comună de retur, vârfurile de presiune de la o supapă de control direcțională le pot afecta pe altele. Contrapresiunea poate provoca chiar mișcări nedorite ale bobinei în 4WE10. Utilizarea supapelor de reținere individuale pe fiecare linie de retur 4WE10 sau asigurarea unei dimensionări adecvate a conductei previne această problemă.
The4WE10 supapă de reglare direcționalăinclude prevederi pentru anularea manuală, care vă permite să-l operați manual în timpul punerii în funcțiune sau depanării. Această caracteristică a modelului 4WE10 are o limită de presiune de 50 bar pe portul rezervorului. Nu este conceput ca o funcție de siguranță sau pentru funcționarea regulată a supapei dumneavoastră de control direcțional, doar ca un ajutor de întreținere.
4WE10 Specificații electrice
Cele mai multe4WE10 supape de control direcționalrulează pe 24 V DC, deși veți găsi versiuni 4WE10 pentru 12 V, 48 V, 110 V AC și 220 V AC, în funcție de standardele unității dvs. Bobina 4WE10 se conectează printr-un conector electric DIN EN 175301-803, care a devenit un standard industrial pentru supapele industriale de control direcțional. Multe versiuni 4WE10 includ un indicator LED care se aprinde atunci când bobina este alimentată, oferindu-vă o confirmare vizuală rapidă, fără a avea nevoie de un multimetru.
The4WE10'sDesignul bobinei folosește o construcție cu știft umed, ceea ce înseamnă că se află în contact direct cu uleiul hidraulic care curge prin supapa de control direcțională. Acest contact de ulei din 4WE10 face mai multe lucruri utile. Răcește bobina, prevenind suprasarcina termică în supapa de control direcțională. Atenuează vibrațiile mecanice și zgomotul, menținând funcționarea 4WE10 silențioasă. Și oferă lubrifiere care prelungește durata de viață a bobinei pe supapa de control direcțională. Dezavantajul este că, dacă aveți o defecțiune a bobinei pe 4WE10, trebuie să scurgeți sau să izolați acea secțiune a sistemului înainte de înlocuire, deși designul detașabil face acest proces relativ rapid pentru supapa de control direcțională.
Cerințe de lichid pentru supapa 4WE10
The4WE10 supapă de reglare direcționalăse așteaptă ulei hidraulic pe bază de minerale, cu o vâscozitate în jur de 37 mm²/s la 55°C. 4WE10 tolerează o gamă largă de la 2,8 la 380 mm²/s, dar funcționarea la extreme afectează performanța supapei dumneavoastră de control direcțional. Uleiul foarte subțire crește scurgerea internă în 4WE10, în timp ce uleiul gros încetinește timpul de răspuns și crește căderea de presiune prin supapa de control direcțională.
Controlul contaminării contează în mod semnificativ pentrusupapa 4WE10viaţă. Recomandarea pentru supapele de control direcțional este curățenia ISO 4406 de 20/18/15 sau mai bună, cu filtrare la 10-16 microni. Ar putea suna prea precis, dar distanța dintre bobină și orificiul 4WE10 măsoară în intervalul 5-25 microni, în funcție de designul supapei de control direcțional. Particulele din acest interval de dimensiuni acționează ca șmirghel, purtând suprafețele de precizie din 4WE10 care etanșează fiecare port de celelalte.
Particulele dure creează zgârieturi care cresc scurgerile în timp4WE10 supapă de reglare direcțională. Contaminanții moi și apa pot favoriza coroziunea sau pot forma depozite de nămol. Oricum, performanța supapei 4WE10 se degradează. În sistemele cu adevărat murdare, s-ar putea să vedeți blocarea acolo unde bobina 4WE10 refuză să se miște fără probleme sau revine încet în poziția centrală a supapei de control direcțional.
4WE10 Căderea de presiune și eficiența sistemului
Înțelegerea căderii de presiune vă ajută să proiectați sisteme mai eficiente cusupapa 4WE10. La 60 de litri pe minut, supapa de control direcțională scade cu aproximativ 3 bari. La 100 de litri pe minut, aceasta sare la 8 bari prin 4WE10. La maximum 120 de litri pe minut, pierzi 12 bari prin supapa de control direcțională.
Fiecare bar de cădere de presiune la un debit dat reprezintă puterea convertită în căldură în dumneavoastră4WE10. Formula este simplă: pierderea de putere este egală cu debitul înmulțit cu căderea de presiune. La 100 de litri pe minut cu o cădere de 8 bari prin supapa de control direcțională, înseamnă aproximativ 1,3 kilowați de căldură. Sistemul dumneavoastră trebuie să disipeze căldura generată de 4WE10, fie printr-un răcitor, fie acceptând temperaturi mai ridicate ale uleiului.
Pentru sistemele în care eficiența contează, menținerea debitelor sub 80 de litri pe minut prin intermediul4WE10 supapă de reglare direcționalăvă oferă un echilibru mai bun între dimensiunea supapei și generarea de căldură. Dacă aveți nevoie de debite mai mari decât le poate gestiona eficient 4WE10, luați în considerare următoarea dimensiune mai mare sau folosirea mai multor supape de control direcțional în paralel.
4WE10 Timp de comutare și răspuns
Thesupapa 4WE10de obicei comută în 70-120 de milisecunde, ceea ce este suficient de rapid pentru majoritatea aplicațiilor industriale, dar nu instantaneu. Caracteristicile interne de amortizare ale supapei de control direcțional ușurează tranziția, prevenind șocul hidraulic care ar putea deteriora componentele sau poate crea zgomot. Veți găsi orificii și camere mici proiectate în bobina 4WE10 care măsoară fluxul de ulei în timpul evenimentului de comutare.
Unele4WE10 supapă de reglare direcționalămodelele includ șuruburi de reglare externe care vă permit să reglați viteza de comutare. Acest lucru devine util atunci când mai multe unități 4WE10 împărtășesc linii comune, permițându-vă să eșalonați timpii lor de comutare pentru a evita tranzitorii de presiune în sistemul dumneavoastră de supapă direcțională.
Aplicații comune pentru supapa de control direcțională 4WE10
Vei găsisupape 4WE10în toate mediile industriale. Aplicațiile pentru mașini-unelte folosesc supapa de control direcțională 4WE10 pentru strângerea lucrărilor, unde un cilindru trebuie să se extindă cu forță și să mențină poziția în timp ce are loc tăierea. Mașinile de turnat prin injecție folosesc 4WE10 pentru a controla știfturile supapei care reglează fluxul de plastic. Liniile de asamblare automate folosesc aceste supape de control direcțional în roboții de preluare și plasare pentru mișcări de poziționare discrete.
The4WE10excelează la controlul discret — deplasare în poziția A, oprire, mutare în poziția B, oprire. Această supapă de control direcțională nu gestionează bine controlul proporțional, deoarece este fie deschisă, fie închisă, fără nimic între ele. Dacă aveți nevoie de un control variabil al vitezei sau o reglare precisă a debitului, dincolo de ceea ce oferă 4WE10, ați trece la o supapă de control direcțională proporțională din seria 4WRPE.
Întreținerea supapei dvs. 4WE10
The4WE10'sDesignul bobinei detașabile simplifică întreținerea acestei supape de control direcțional. Când o bobină se defectează pe 4WE10, o puteți înlocui fără a deschide sistemul hidraulic. Deconectați ștecherul electric, deșurubați piulița de reținere, scoateți bobina veche și instalați-o pe cea nouă pe supapa de control direcțională. Bobina 4WE10 se poate roti în timpul instalării, astfel încât să puteți poziționa conectorul electric oriunde este cel mai convenabil.
Uzura internă a bobinei în4WE10 supapă de reglare direcționalăîn cele din urmă provoacă scurgeri crescute și răspuns lent. Este posibil să observați că un cilindru se deplasează lent atunci când ar trebui să mențină poziția sau timpul de comutare crește pe 4WE10. În acel moment, vă uitați fie la reconstruirea supapei de control direcțional cu noi garnituri și, eventual, o nouă bobină, fie la înlocuirea completă a 4WE10. Calculul economic depinde de costurile cu forța de muncă față de prețul supapei.
Lipirea legată de contaminare în4WE10apare ca funcționare intermitentă sau eșec complet la schimbare. Uneori, puteți recupera funcția supapei de control direcțional prin spălarea sistemului și înlocuirea filtrelor, dar dacă s-au produs zgârieturi pe bobina sau orificiul 4WE10, aveți nevoie de piese de schimb pentru supapa de control direcțional.
Aprovizionarea cu supapa de control direcțională 4WE10
Bosch Rexroth a creat4WE10design și oferă cea mai mare varietate de supape de control direcțional cu 53 de configurații diferite de bobină. Supapele lor 4WE10 servesc ca standard de referință pentru supapele de control direcțional. Hydac, Parker, Eaton Vickers și Argo Hytos produc toate versiuni 4WE10 compatibile care se montează pe aceeași interfață. Producătorii chinezi precum CML și Huade produc alternative 4WE10 la prețuri competitive, care mențin standardul de montare pentru supapele de control direcțional.
Prețuri pentru4WE10 supapă de reglare direcționalăvariază de la aproximativ 18 USD la 38 USD pe unitate, în funcție de cantitate, specificații și furnizor. Cantitățile minime de comandă pentru unitățile 4WE10 variază de la bucăți unice la 50 sau mai mult, comenzile mai mari aducând prețuri unitare mai mici. Timpul de livrare durează de obicei 10-15 zile pentru configurațiile standard 4WE10.
Standardizarea înseamnă că puteți sursa4WE10 supape de control direcționalde la mai mulți furnizori și menține interschimbabilitatea. Pentru aplicații critice, este posibil să stocați supape 4WE10 de la doi producători diferiți pentru a vă asigura că nu sunteți niciodată dependent de un singur lanț de aprovizionare pentru supapele dumneavoastră de control direcțional.
Limitările 4WE10 și când să luați în considerare alternative
The4WE10 supapă de reglare direcționalăîși descurcă bine rolul proiectat, dar are limitări clare. Natura binară a controlului 4WE10 înseamnă că această supapă de control direcțională nu este potrivită pentru aplicații care necesită viteză variabilă sau porniri ușoare. Căderile de presiune la debit mare fac ca 4WE10 să fie ineficient pentru operațiuni continue cu debit mare. Scurgerile interne inerente designului bobinei 4WE10 înseamnă că această supapă de control direcțională nu va menține presiunea la infinit în configurațiile cu centru închis.
Dacă aveți nevoie de control proporțional dincolo de ceea ce4WE10oferă, uitați-vă la supapele de control direcțional cu electronică integrată și solenoizi proporționali. Dacă aveți nevoie de scurgeri foarte mici, luați în considerare supapele tip poppet în loc de 4WE10. Dacă lucrați cu debite semnificativ peste 120 de litri pe minut, următoarea dimensiune mai mare (NG16 sau NG25) are mai mult sens decât supapa de control direcțională 4WE10.
The4WE10tehnologia este matură, ceea ce înseamnă că nu veți vedea îmbunătățiri dramatice în performanța de bază 4WE10. Inovația în domeniul hidraulic s-a mutat către supape de control direcționale proporționale și inteligente cu diagnosticare integrată. 4WE10 rămâne relevant pentru aplicațiile în care capabilitățile sale corespund cerințelor și în care tehnologia standardizată a supapelor de control direcțional depășește beneficiile abordărilor mai noi.
Selectarea configurației corecte 4WE10
Alegerea unui4WE10 supapă de reglare direcționalănecesită potrivirea parametrilor sistemului dumneavoastră cu capacitățile supapei. Calculați debitul necesar și asigurați-vă că rămâne sub 80-100 de litri pe minut pentru eficiență cu 4WE10. Verificați dacă presiunea dvs. se menține în limita de 315-350 bari, cu o marjă de siguranță adecvată pentru supapa de control direcțională. Alegeți tipul de bobină 4WE10 care oferă comportamentul de centrare de care are nevoie aplicația dvs.
Luați în considerare sursa electrică disponibilă la locul de instalare și specificați cea corespunzătoare4WE10tensiunea bobinei pentru supapa de control direcțională. Gândiți-vă la accesul de întreținere – poate cineva să ajungă la conectorul electric și la bobina de pe 4WE10 atunci când este nevoie de service? Planificați-vă instalațiile de retur pentru a evita problemele de contrapresiune la supapa de control direcțională.
The4WE10'sfiabilitatea provine din designul său mecanic simplu și din procesele mature de fabricație din spatele acestei supape de control direcțional. Atunci când este aplicat corespunzător în cadrul său de funcționare și întreținut în conformitate cu practicile de bază ale sistemului hidraulic, 4WE10 oferă ani de serviciu constant. Această fiabilitate, combinată cu disponibilitatea globală și prețuri competitive, explică de ce supapa de control direcțională 4WE10 rămâne o alegere standard pentru controlul hidraulic industrial, în ciuda faptului că este una dintre tehnologiile mai vechi de supape încă în producție.
Pentru sistemele care au nevoie cu adevărat doar de control discret al poziției la debite moderate,4WE10 supapă de reglare direcționalăreprezintă o soluție practică, bine înțeleasă. Nu vă va oferi sofisticarea tehnologiilor mai noi, dar 4WE10 va apărea la serviciu în fiecare zi și își va face treaba fără dramatism.
