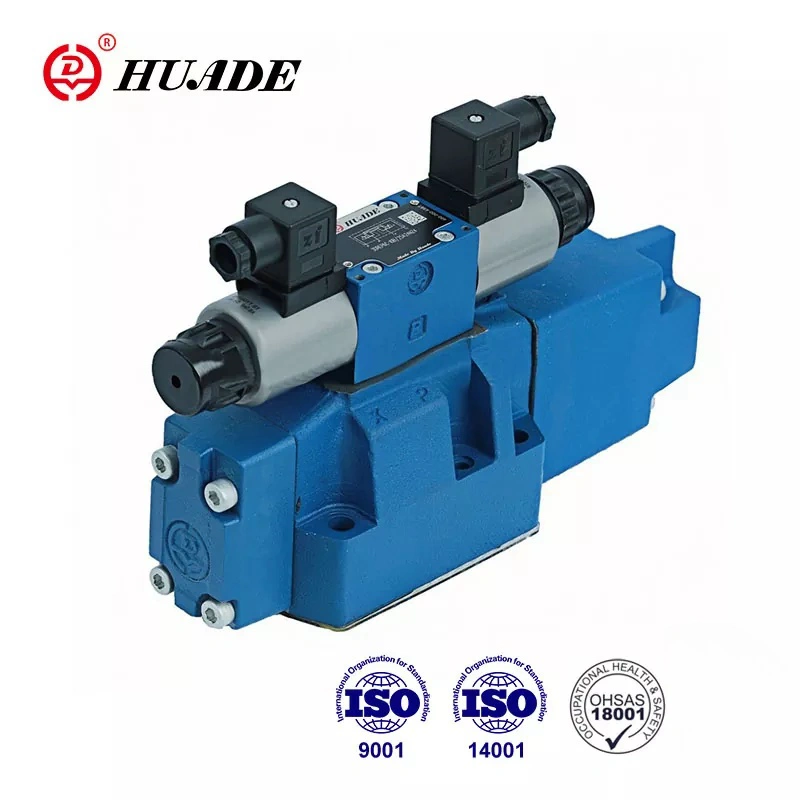

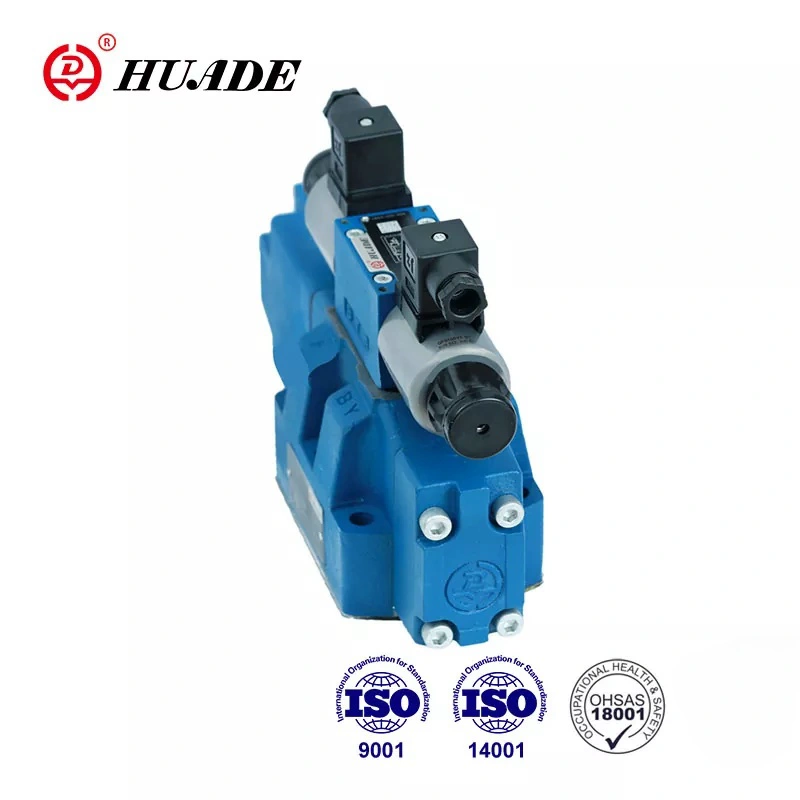

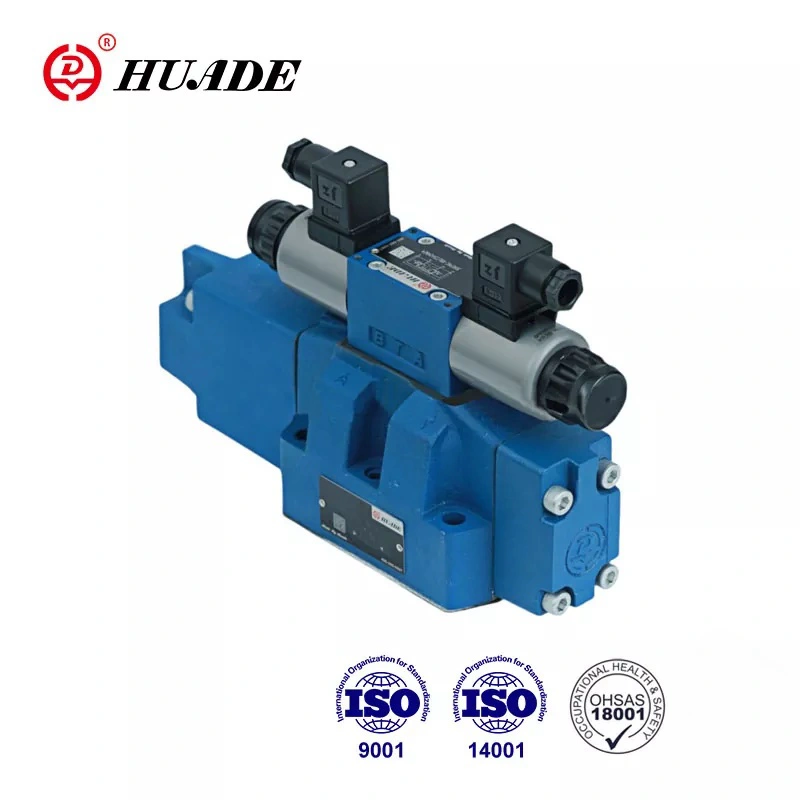

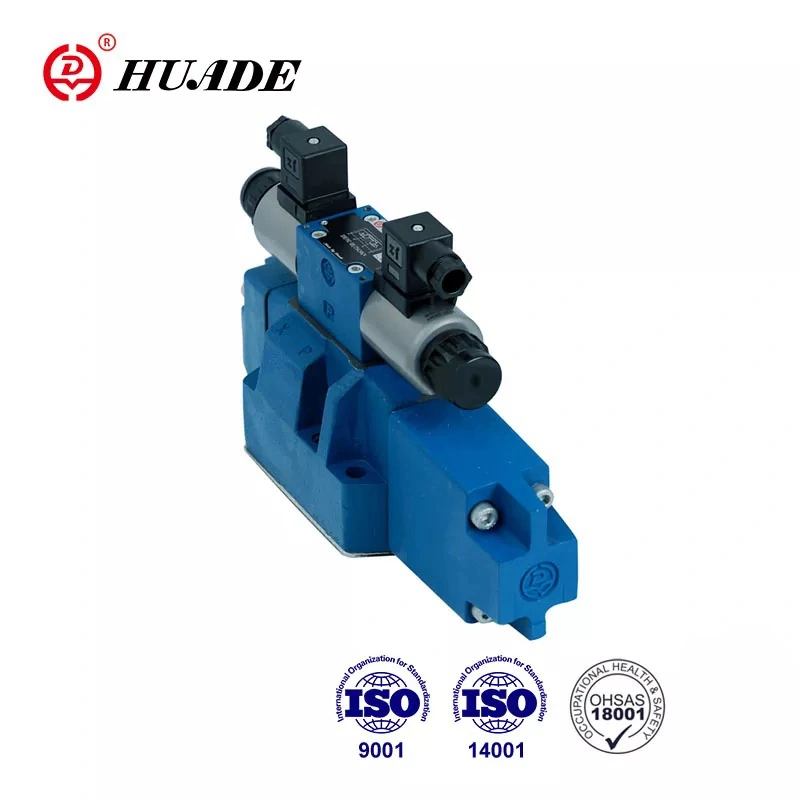

O singură supapă proporțională 4WRH poate controla atât debitul, cât și direcția debitului, simplificând structura sistemului. Corpul supapei adoptă un canal interior turnat, cu o capacitate puternică de debit și un debit mare. Supapa principală adoptă canelura de control triunghiulară axială, cu o mică cădere de presiune și pierdere de presiune pe umărul de control. Supapa proporțională de tip 4WRH este potrivită pentru sisteme cu debit mare și cerințe de înaltă precizie.
|
Date hidraulice |
|||||
|
dimensiune |
10 |
16 |
25 |
32 |
|
|
presiunea supapei pilot (MPa) |
alimentare externă cu ulei pilot |
3 la 10 |
|||
|
alimentare internă cu ulei pilot |
Până la 10 (peste 10 trebuie să instaleze ZDR6DP2-30B/75YM) |
||||
|
Presiunea supapei principale (MPa) |
31.5 |
35 |
|||
|
Presiune de retur (MPa) |
orificiul T (retur extern ulei pilot) |
31.5 |
25 |
15 |
|
|
orificiul T (retur intern ulei pilot) |
3 |
||||
|
portul Y |
3 |
||||
|
Volum ulei pilot (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Debitul de ulei pilot la orificiul X sau Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Debit prin supapa principală (l/min) |
270 |
460 |
877 |
1600 |
|
|
Histerezis (l/min) |
6 |
||||
|
Repetabilitate (%) |
3 |
||||
|
grad de contaminare (㎛) |
≤20 |
||||
|
Fluid |
Ulei mineral (pentru etanșare NBR). Ester fosfat (pentru etanșare FPM) |
||||
|
Interval de vâscozitate (mm²/s) |
2,8 până la 380 |
||||
|
Interval de temperatură a fluidului (℃) |
-20 până la +70 |
||||
|
Poziția de montare |
opțional |
||||
|
Greutate (kg) |
supapă cu un singur solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
supapă cu doi solenoizi |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Date electrice |
||
|
Tipul de furnizare |
DC |
|
|
Curentul nominal al solenoidului (A) |
0.8 |
|
|
Rezistența bobinei (Ω) |
rece (la 20℃) 19,5; supapă max., fierbinte 28,8 |
|
|
Temperatura mediului (℃) |
50 |
|
|
Temperatura bobinei (℃) |
150 |
|
|
Ciclu de funcționare |
Continuu |
|
|
Curentul pilot (A) |
0.02 |
|
|
Izolare |
IP65 |
|
|
Asociat |
Cu 1 timp de rampă |
VT-3000S30 |
|
Cu 5 timpi de rampă |
VT3006S30 |
|
|
Conexiune electrică |
Conexiune la priză |
|
Caracteristici:
▶ Supapă proporțională WRH de direcție pilot
▶ Pentru montarea plăcii suport
▶ Pentru controlul direcției și debitului unui fluid hidraulic
▶ Centrat cu arc .fără deriva bobinei
▶ Cădere redusă de presiune pe terenurile de control
▶ Supapă și control electronic dintr-o singură sursă
▶ Funcționare proporțională cu solenoid
▶ Model de portare la DIN 24 340 forma A, ISO4401 și CETOP-RP121H
Aplicație:
Supapa proporțională de tip 4WRH este utilizată pe scară largă în diverse industrii, cum ar fi mașini-unelte, metalurgie, industria ușoară, minerit, inginerie etc.
Vanele de tip 4WRH sunt supape direcționale proporționale acționate cu pilot pentru funcționare externă prin supape de control al presiunii. Funcția și principiul sunt aceleași cu cele pentru vana tip 4WRZ. Placa de interconectare (12) conectează racordul pilot A cu racordul T(Y). ) și conexiunea pilot B cu P(X). Presiunea pilot la supapa principală trebuie să fie de la 0,4 MPa la 2,5 MPa. Deci debitul este fie de la P la A și B la T, fie de la P la B și A la T.
Structura supapelor direcționale proporționale 4WRH
Supapă pilot
Supapa pilot este o supapă de reducere a presiunii cu 3 căi acționată de solenoid (tip 3DREP6). Inserția de accelerație este instalată în porturile A și B, mai multe detalii vezi textul din 3DREP6
Structura supapei pilot tip 3DREP6
Simbol al supapei direcționale proporționale 4WRH
