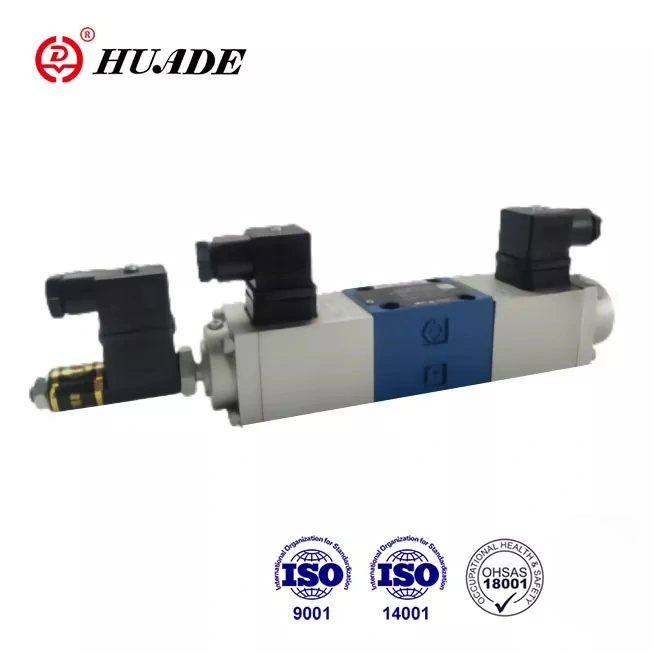

Supapa proporțională de tip 4WRE adoptă montarea sub-placă, centru cu arc. Capacitate bună de curgere, presiune ridicată și precizie excelentă de repetare, convenabil pentru utilizare. Poate înlocui seria 4WRE 1X oferită de Rexroth datorită a două cooperări pe termen lung cu Rexroth. Performanța supapei proporționale 4WRE poate fi egală cu cea a mărcilor internaționale de prim rang. Este o alternativă bună, accesibilă.
|
Date hidraulice |
|||
|
Dimensiune |
6 |
10 |
|
|
Presiune de funcționare (Mpa) |
portul A, B, P |
31.5 |
31.5 |
|
portul T |
16 |
16 |
|
|
Debit (l/min) |
65 |
260 |
|
|
Gradul de contaminare (㎛) |
≤ 20 (recomandat ≤10) |
||
|
histerezis (%) |
<1 |
<1 |
|
|
Repetabilitate (%) |
<1 |
<1 |
|
|
Sensibilitatea răspunsului (%) |
≤ 0,5 din semnalul nominal |
≤ 0,5 din semnalul nominal |
|
|
Răspuns în frecvență (-3dB) (Hz) |
6 |
4 |
|
|
Lichid hidraulic |
Ulei mineral (pentru etanșare NBR), ester fosfat (pentru etanșare FPM) |
||
|
Interval de vâscozitate (mm²/s) |
2,8 până la 380 |
||
|
Interval de temperatură a fluidului sub presiune (℃) |
-20 până la +70 |
||
|
Poziția de montare |
Opțional |
||
|
Greutate (kg) |
Supapă cu 1 solenoid |
1.91 |
5.65 |
|
Supapa cu 2 solenoizi |
2.66 |
7.65 |
|
|
Date electrice |
|||
|
Tip de tensiune |
Tensiune continua 24V sau 12V |
||
|
Max. curent per solenoid (A) |
1.5 |
1.5 |
|
|
Bobina |
Valoare rece la 20℃ |
5.4 |
10 |
|
Valoare max.caldă |
8.1 |
15 |
|
|
Temperatura mediului ℃ |
până la +50 |
||
|
Datoria |
Continuu |
||
|
Temperatura bobinei ℃ |
până la +150 |
||
|
Izolarea supapei |
IP65 |
||
|
Amplificator asociat (redresoare 24V de tip punte) |
cu 2 timpi de rampă |
VT-5001S20 (pentru 2 poziții) |
VT-5002S20 (pentru 2 poziții) |
|
cu 1 timp de rampă |
VT5005S10 (pentru 3 poziții) |
VT 5006S10 (pentru 3 poziții) |
|
|
Traductor de poziție inductiv |
|||
|
Sistem electric de măsurare |
LVDT |
||
|
Cursa de control (mm) |
± 4,5 liniar |
||
|
Toleranță de liniaritate (%) |
1 |
||
|
Rezistența bobinei (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Inductanță (mH) |
6 la 8 |
||
|
Frecvența oscilatorului (KHz) |
2.5 |
||
|
Izolarea supapei |
IP65 |
||
Caracteristici:
▶ Supapă pentru controlul atât a direcției, cât și a debitului unui fluid hidraulic
▶ Pentru montarea plăcii suport
▶ Feedback de poziție electrică
▶ Bobină de comandă centrată pe arc
▶ Cădere redusă de presiune pe zonele de control
▶ Atât supapa, cât și controlul electronic de la un singur furnizor
▶ Model de montare conform DIN 24 340 forma A, ISO4401 și CETOP - RP121H
Aplicație:
Supapa direcțională 4WRE este potrivită pentru circuite închise și este utilizată pe scară largă în mașini, industria ușoară, metalurgie, mine, zboruri spațiale și alte domenii.
Supapele direcționale de tip 4WRE sunt acționate direct prin intermediul solenoizilor proporționali și sunt utilizate pentru a controla direcția și volumul unui debit.
Acestea constau în principal din carcasă (1), bobină de control (4), două arcuri de retur (5), doi solenoizi proporționali (2) și un traductor de poziție (3).
Tip 4WRE6...10B... și 4WRE10... 10B...(3 poziții)
Dacă solenoidul ‘a’ (2) este alimentat, bobina este deplasată spre dreapta, cursa fiind proporțională cu semnalul electric de intrare. Bobina de comandă (4) face ca canelurile în formă de V să se deschidă progresiv pentru a curge. Poziția bobinei de control (4) este monitorizată de traductorul de poziție (3). În controlul electronic, poziția actuală a bobinei de control este comparată cu valoarea prestabilită. Aici avem un circuit de control al poziției care recunoaște diferențele existente
între valoarea prestabilită (valoarea de comandă) și valoarea de feedback (valoarea reală) și corectate prin semnale corespunzătoare pe solenoizii corespunzători. Odată ce solenoidul „a” (2) este scos de sub tensiune, bobina de comandă este readusă în poziția sa centrală de către arcurile de retur (5).
Structura supapei direcționale proporționale 4WRE6... și 4WRE10...
Tip4WRE..A...10B/...(supapă cu 2 poziții)
Principiul acestui tip de supapă este același cu 4wRE...10B/ .. Cu toate acestea, acest tip de supapă are doar un senzor și un solenoid.
Structura supapei direcționale proporționale 4WRE6...A... 10B și 4WRE10...A... 10B
Simbol al supapei direcționale proporționale 4WRE
