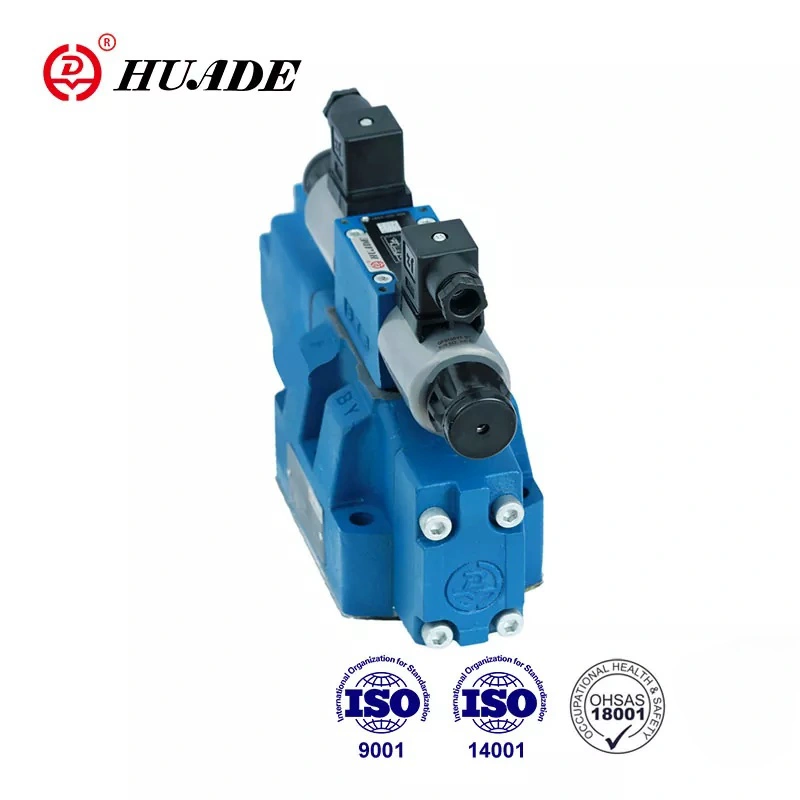

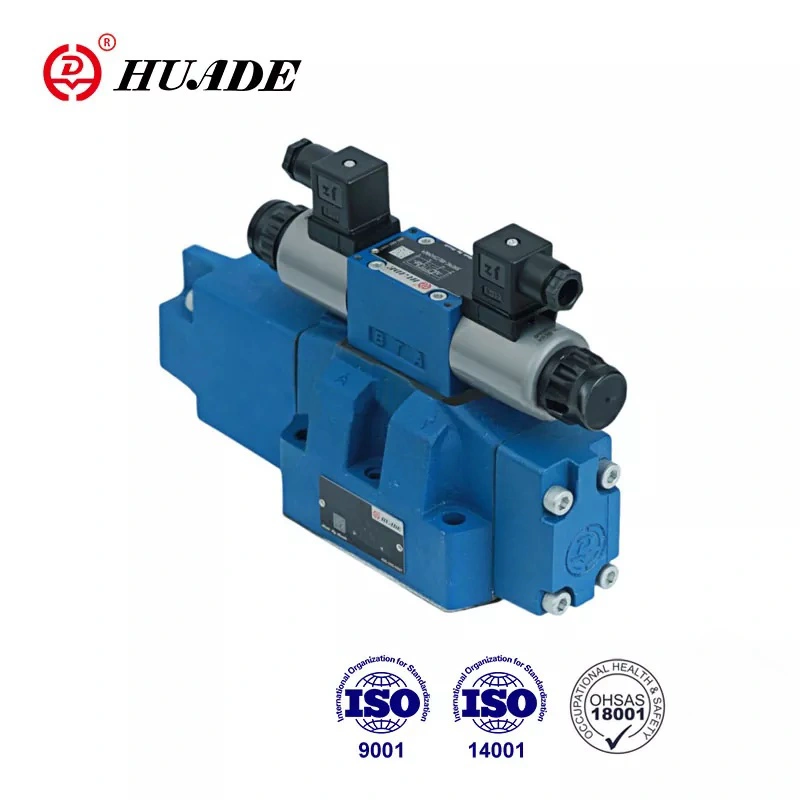

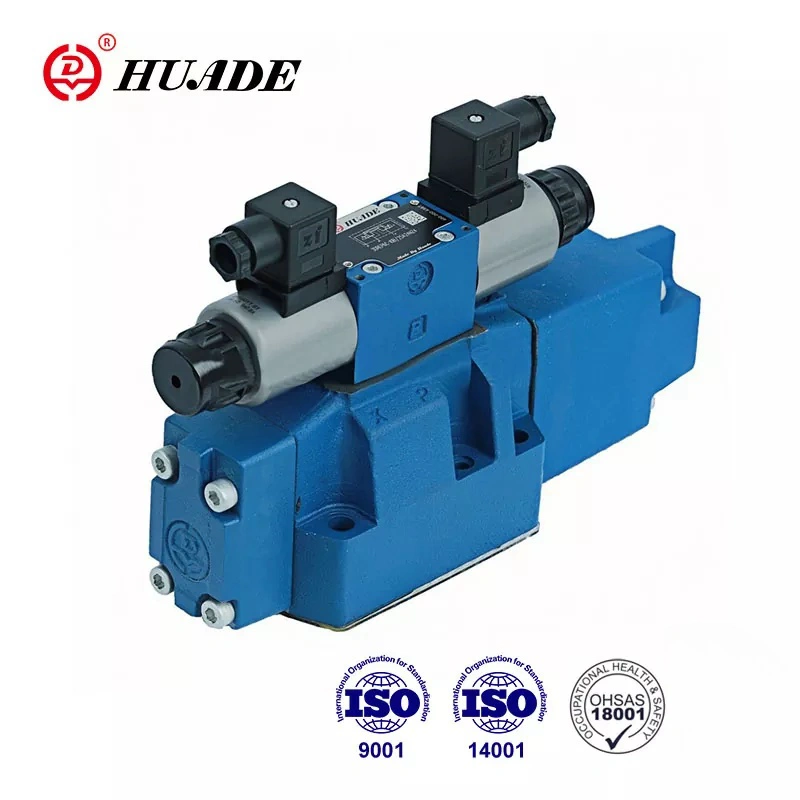

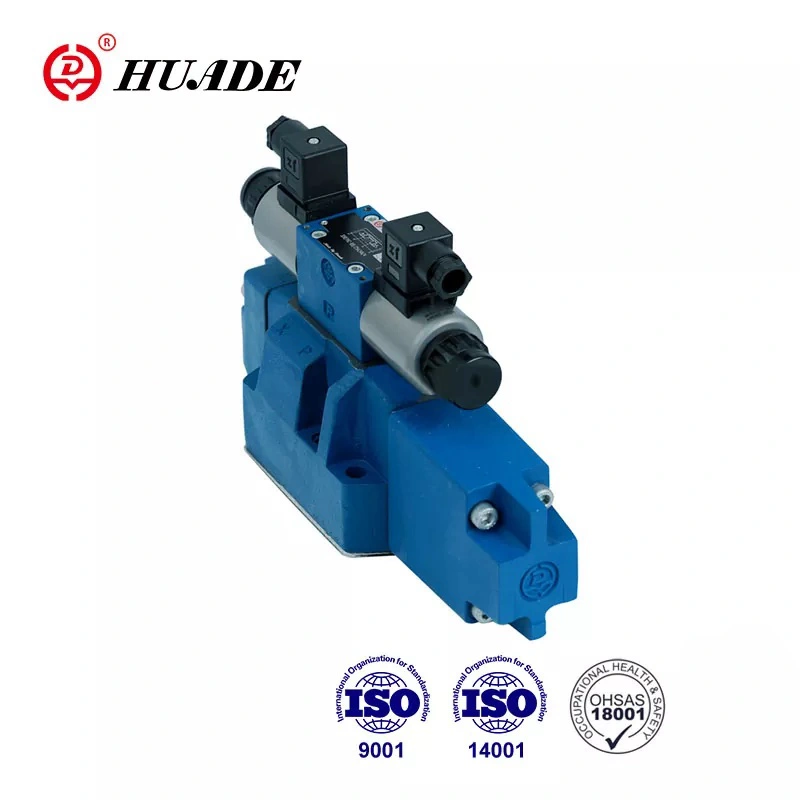

Supapa direcțională proporțională 4WRZ adoptă conexiunea cu placă, care are aceeași dimensiune a conexiunii ca și supapa de inversare comună de același diametru. Este ușor de instalat și de depanat. Supapa principală a supapei proporționale Huade® 4WRZ este centrată pe arc. Miezul principal al supapei nu are derive, repetabilitate ridicată și fiabilitate bună. Supapa este certificată CE.
|
Date hidraulice |
|||||
|
dimensiune |
10 |
16 |
25 |
32 |
|
|
presiunea supapei pilot (MPa) |
alimentare externă cu ulei pilot |
3 la 10 |
|||
|
alimentare internă cu ulei pilot |
Până la 10 (peste 10 trebuie să instaleze ZDR6DP2-30B/75YM) |
||||
|
Presiunea supapei principale (MPa) |
31.5 |
35 |
|||
|
Presiune de retur (MPa) |
orificiul T (retur extern ulei pilot) |
31.5 |
25 |
15 |
|
|
orificiul T (retur intern ulei pilot) |
3 |
||||
|
portul Y |
3 |
||||
|
Volum ulei pilot (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Debitul de ulei pilot la orificiul X sau Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Debit prin supapa principală (l/min) |
270 |
460 |
877 |
1600 |
|
|
Histerezis (l/min) |
6 |
||||
|
Repetabilitate (%) |
3 |
||||
|
grad de contaminare (㎛) |
≤20 |
||||
|
Fluid |
Ulei mineral (pentru etanșare NBR). Ester fosfat (pentru etanșare FPM) |
||||
|
Interval de vâscozitate (mm²/s) |
2,8 până la 380 |
||||
|
Interval de temperatură a fluidului (℃) |
-20 până la +70 |
||||
|
Poziția de montare |
opțional |
||||
|
Greutate (kg) |
supapă cu un singur solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
supapă cu doi solenoizi |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Date electrice |
||
|
Tipul de furnizare |
DC |
|
|
Curentul nominal al solenoidului (A) |
0.8 |
|
|
Rezistența bobinei (Ω) |
rece (la 20℃) 19,5; supapă max., fierbinte 28,8 |
|
|
Temperatura mediului (℃) |
50 |
|
|
Temperatura bobinei (℃) |
150 |
|
|
Ciclu de funcționare |
Continuu |
|
|
Curentul pilot (A) |
0.02 |
|
|
Izolare |
IP65 |
|
|
Asociat |
Cu 1 timp de rampă |
VT-3000S30 |
|
Cu 5 timpi de rampă |
VT3006S30 |
|
|
Conexiune electrică |
Conexiune la priză |
|
Caracteristici:
▶ Supapă proporțională pilot WRZ
▶ Pentru montarea plăcii suport
▶ Pentru controlul direcției și debitului unui fluid hidraulic
▶ Centrat cu arc .fără deriva bobinei
▶ Cădere redusă de presiune pe terenurile de control
▶ Supapă și control electronic dintr-o singură sursă
▶ Funcționare proporțională cu solenoid
▶ Model de portare la DIN 24 340 forma A, ISO4401 și CETOP-RP121H
Aplicație:
Supapa direcțională proporțională tip 4WRZ este utilizată pe scară largă în diverse industrii, cum ar fi mașini-unelte, metalurgie, industria ușoară, minerit, inginerie etc.
Tipurile de supape 4WRZ... sunt supape cu 4 căi acționate cu ajutorul solenoizilor proporționali. Acestea controlează direcția și debitul fluidului hidraulic.
Ele constau în principal din supapa pilot (3), supapa principală (7) cu bobina principală (8) și arcul de centrare (9).
Dacă solenoidul „B” este alimentat, bobina pilot (4) este deplasată spre dreapta. Uleiul pilot este apoi alimentat fie intern din orificiul P, fie „exterior” de la orificiul X prin supapa pilot (3) în camera de presiune (10). ) și deplasează bobina principală (8) pe o distanță proporțională cu puterea curentului electric. Canelurile de reglare din bobina principală se deschid progresiv odată cu creșterea curentului, controlând astfel fluxul de fluid hidraulic către orificiile de acţionare.
Când semnalul electric este oprit, atât bobina pilot (4), cât și bobina principală (8) revin la neutru independent de alimentarea cu presiune de control. Un operator manual de urgență permite mișcarea poziției bobinei pilot fără a alimenta solenoizii
Structura supapei direcționale proporționale 4WRZ
Supapă pilot
Supapa pilot este o supapă de reducere a presiunii cu 3 căi acționată de solenoid (tip 3DREP6). Inserția de accelerație este instalată în porturile A și B, mai multe detalii vezi textul din 3DREP6
Structura supapei pilot tip 3DREP6
Simbol al supapei direcționale proporționale 4WRZ
