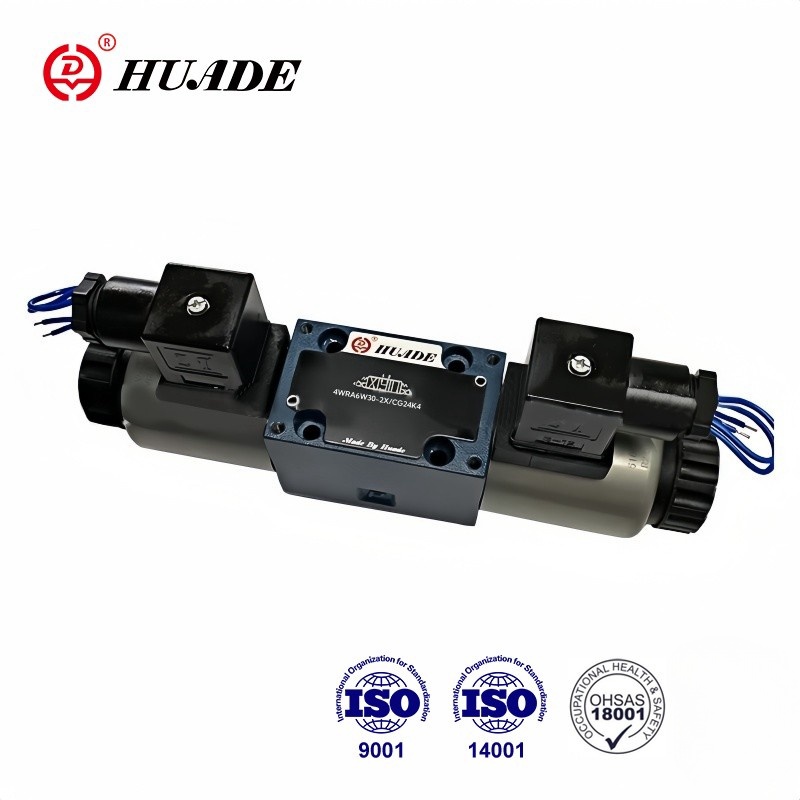

Vanele directionale proportionale 4WRA 6 W30-2X sunt actionate prin intermediul solenoizilor proportionali cu filet central si bobina detasabila. Solenoizii sunt controlați fie prin electronice de control extern. Performanța 4WRA 10 EA60-2X este mai avansată în tehnologie datorită introducerii tehnologiei Rexroth. Acest tip de supape 4WRA-2X sunt deja populare în rândul consumatorilor chinezi.
| Hidraulic | |||
| Tip supapă | HD-WRA | HD-WRAE | |
| Presiune de lucru (MPa) | Portul A,P,B | 31.5 | 31.5 |
| Porturile T | 21 | 21 | |
| Debitul nominal qv nom la △ P=1MPa | NS6 (l/min) | 7, 15 și 26 | |
| NS10 (l/min) | 30 și 60 | ||
| Gradul de contaminare (μ m) | ≤20 | ||
| histerezis (%) | ≤5 | ||
| Eroare de inversare (%) | ≤1 | ||
| Sensibilitatea răspunsului (%) | ≤0,5 | ||
| Fluid sub presiune | Ulei mineral sau ester fosfat | ||
| Gama de vâscozitate | 20~380 | ||
| Interval de temperatură ambientală (℃) | -20 până la +80 | -20 până la +50 | |
| Greutate (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Electric | |||
| Electrice, solenoid | |||
| Tip supapă | HD-WRA | HD-WRAE | |
| Tip de tensiune | DC | ||
| Tensiune controlată (V) | ±10 | ||
| Curent max. per solenoid (A) | 2.5 | ||
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20 ℃ | 2 | |
| Max. valoare caldă | 3 | ||
| Datoria | 100% | ||
| Temperatura bobinei (℃) | până la +150 | ||
| Protecția supapei conform DIN40050 | IP65 | ||
| Electrice, electronice de control | |||
| electronica de control | HD-VT-VSPA2-1-1X/ | integrat în supapă | |
| Tensiune de alimentare | Tensiune nominală VDC | 24 | |
| Valoarea limită inferioară V | 21/22 | 19 | |
| Valoarea limită superioară V | 35 | ||
| Consumul de energie al amplificatorului | eu max A | 1.8 | |
| Max. curent de impuls de putere A | 3 | ||
Caracteristici:
▶ Pentru montarea plăcii suport
▶Supapă proporțională cu acționare directă pentru controlul direcției și volumului unui debit
▶ Bobină de control centrată pe arc
▶ Electronică de control integrată, interfață A1 sau F1 pentru tipul 4WRAE
▶ Acționare prin solenoizi proporționali cu filet central și bobină detașabilă
▶ Electronica de control pentru tipul 4WRA
Aplicație:
Supapele direcționale proporționale cu 4/2 și 4/3 căi sunt proiectate ca componente cu acționare directă pentru montarea pe placă. Supapa direcțională proporțională 4WRA 6 W30-2X este utilizată pentru a controla debitul și direcția fluidului hidraulic.
Ventilele proporționale 4WRA 6 W30-2X constau în principal din: Carcasă (1) cu suprafață de montare Bobină de comandă (2) cu arcuri de compresie (3 ), Solenoizi (4) cu filet central, Electronică opțională a supapei integrate (5).
HD-4WRA(E)...2X/...
Cu solenoizii (4) deconectați, bobina de comandă (2) este menținută în poziție centrală de arcuri de compresie (3).
Acţionarea directă a bobinei de comandă (2) prin punerea sub tensiune a unui solenoid proporţional.De ex. controlul solenoidului „b” (4). Bobina de control (2) este deplasată spre stânga proporțional cu semnalul electric de intrare. Forma de conexiune P la A și B la T prin secțiuni transversale asemănătoare orificiului cu caracteristici de curgere progresivă. Dezactivarea solenoidului (4). Bobina de comandă (2) este readusă în poziția centrală prin arcul de compresie (3).
Structura supapei direcționale proporționale 4WRA -2X
HD-4WRA(E)...A-2X
În principiu, funcția acestei versiuni de supapă corespunde cu cea a supapei cu 3 poziții de bobină. Totuși, supapele cu 2 poziții de bobină sunt echipate doar cu solenoid „a”. În locul celui de-al doilea solenoid proporțional este montat un dop (5) pentru NS 6 sau pentru NS 10 un capac (5).
Notă pentru tipul 4WRA 6..-2X/...
Trebuie evitată golirea conductei rezervorului. În condițiile de instalare adecvate, trebuie instalată o supapă de contrapresiune (contrapresiune aprox. 0,2 MPa).
Abordare
