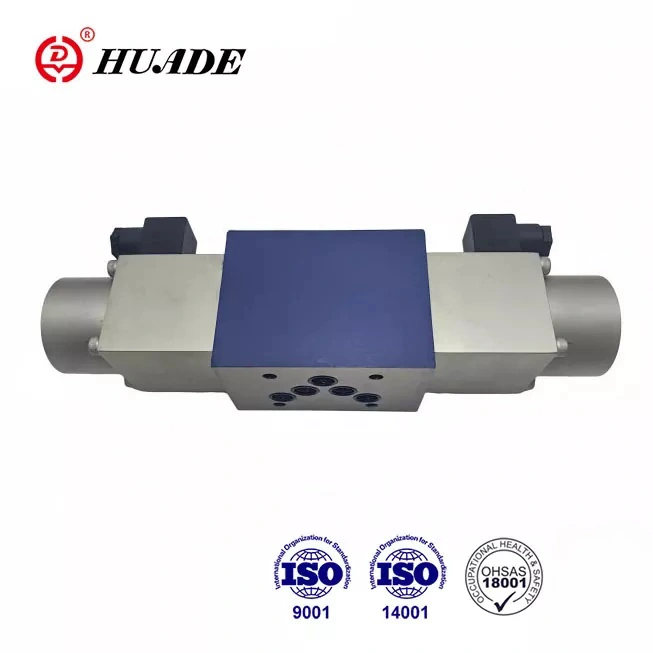

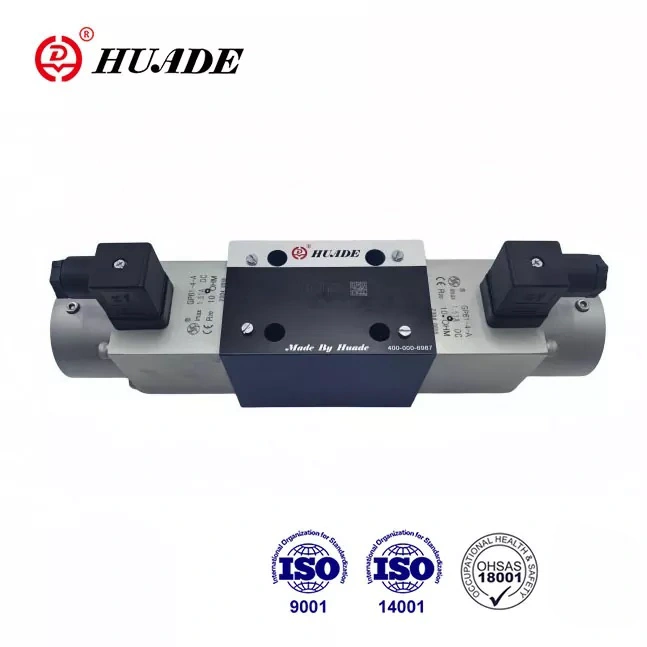

Supapele de control direcțional de tip 4WRA sunt acționate direct prin solenoizi proporționali. Sunt utilizate pe scară largă în diverse medii hidraulice industriale care necesită controlul direcției și al debitului. Datorită a două colaborări pe termen lung, supapele direcționale proporționale Huade® se potrivesc cu aceleași produse oferite de Rexroth în performanță. Pretul acestui produs este relativ mai mic.
|
Date hidraulice |
|||
|
Dimensiune |
6 |
10 |
|
|
Presiune de funcționare (Mpa) |
portul A, B, P |
31.5 |
31.5 |
|
portul T |
16 |
16 |
|
|
Debit (l/min) |
43 |
95 |
|
|
Gradul de contaminare |
≤ 20 (recomandat ≤10) |
||
|
histerezis (%) |
<6 |
<5 |
|
|
Repetabilitate (%) |
<3 |
<2 |
|
|
Răspuns în frecvență (-3dB, semnal ± 100%) (Hz) |
6 |
4 |
|
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR), ester fosfat (pentru etanșare FPM) |
||
|
Interval de vâscozitate (mm²/s) |
3,8 până la 380 |
||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30 până la +80 |
||
|
Greutate (kg) |
Supapă cu un singur solenoid |
1.75 |
5.9 |
|
Supapă cu doi solenoizi |
2.5 |
7.5 |
|
|
Date electrice |
|||
|
Dimensiune |
6 |
10 |
|
|
Tip de tensiune |
Tensiune continua |
Tensiune continua |
|
|
Tensiune nominală (V) |
24V |
||
|
Curent max. per solenoid (A) |
1.5 |
||
|
Bobina de solenoid |
Valoare rece la 20℃ |
5.4 |
10 |
|
Valoare max.caldă |
8.1 |
15 |
|
|
Temperatura mediului ℃ |
până la +50 |
||
|
Temperatura bobinei ℃ |
până la +150 |
||
|
Izolarea supapei conform DIN 40 050 |
IP65 |
||
|
Amplificator asociat (redresoare de 24 V de tip punte) |
VT-3013S30 |
VT-3014S30 |
|
Caracteristici:
▶ Supapă proporțională cu acționare directă pentru reglarea direcției și a debitului volumic al unui fluid hidraulic
▶ Pentru montarea plăcii suport
▶ Pentru controlul în buclă deschisă atât a direcției, cât și a debitului unui fluid hidraulic
▶ Bobină de comandă centrată pe arc
▶ Cădere redusă de presiune pe zonele de control
▶ Atât supapa, cât și controlul electronic de la un singur furnizor
Aplicație:
Supapele de control direcțional de tip 4WRA sunt utilizate pentru a controla direcția și cantitatea unui debit.
Supapele de reglare direcționale tip 4WRA constau în principal din carcasă (1), bobină de comandă (3), unul sau două arcuri de retur (2) și, în plus, unul sau doi solenoizi proporționali (5).
Tip 4WRA 6......10B/..... și 4WRA 10......10B/.....(supapă cu 3 poziții)
Dacă solenoizii nu sunt activați, bobina de comandă (3) este menținută în poziție neutră prin intermediul arcurilor de retur (2). Acţionarea bobinei de comandă (3) se face direct prin solenoidul proporţional (5). Dacă, de exemplu, solenoidul „A” este alimentat, acesta va împinge bobina de comandă (3) spre dreapta proporțional cu semnalul electric. Apoi se fac conexiuni de la P la B și de la A la T.
În acest fel, bobina de comandă (3) face ca canelurile în formă de V să se deschidă progresiv pentru a curge. Când solenoidul proporțional (5) este dezactivat, bobina de comandă (3) este readusă în poziția centrală de către arcul de retur. (2).
Structura supapei direcționale proporționale 4WRA
Tip 4WRA ...A...10B și 4WRA ...B...10B (supapă cu 2 poziții)
Funcția acestei supape este aceeași cu cea pentru tipul de supapă 4WRA. Dar este o supapă direcțională cu 2 poziții, cu o singură supapă.
solenoid proporțional
Tipul 4WRA adoptă montarea plăcii de bază, centrul arcului și căderea scăzută de presiune pe terenurile de control.
Se folosesc adesea în mașini, industria ușoară, metalurgie, mine, zboruri spațiale și alte domenii.
Structura supapei direcționale proporționale 4WRA...A... și 4WRA...B...
Simbol al supapei direcționale proporționale 4WRA
