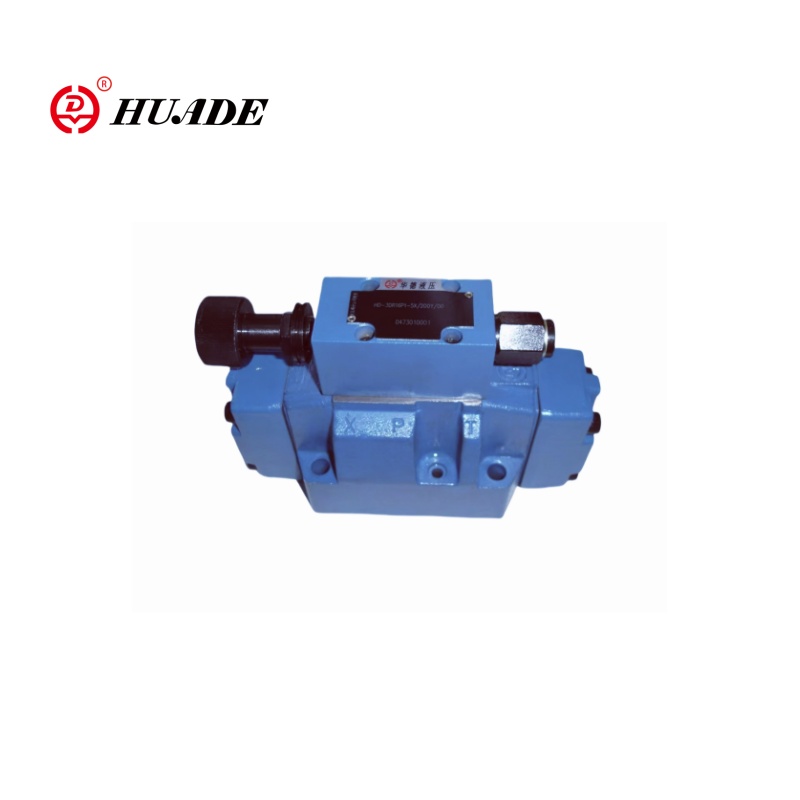

Supapă de reducere a presiunii proporționale 3DR16P-5X

Pilot a funcționat presiune proporțională cu trei sensuri Valva de reducere a presiunii 3DR16P-5X este un element de control hidraulic de înaltă performanță. Supapa proporțională de reducere a presiunii Huade 3DR16P-5X este utilizată în principal pentru a reduce și limita presiunea sistemului pentru a se asigura că sistemul hidraulic poate menține un nivel de presiune stabil. 3DR16P-5X, unde „3DR” reprezintă seria de supape de reducere a presiunii pe trei căi, „16” reprezintă dimensiunea, „P” reprezintă controlul presiunii, iar „5x” reprezintă un cod de configurare. Valva proporțională 3DR16P-5X a lui Huade poate înlocui același model oferit de Rexroth.

Parametrul produsului de presiune proporțională de reducere a presiunii 3DR16P-5X

Caracteristica produsului și aplicarea supapei proporționale de reducere a presiunii 3DR16P-5X

Caracteristici:

▶ Supapă pentru reducerea (P la A) și Limitarea (A la T) a unui sistem

▶ Pentru montarea subplate

▶ 4 evaluări de presiune

▶ 4 Elemente de reglare, opțional:

● Buton rotativ

● Mânecă cu hexagon și capac de protecție

● Buton rotativ blocat cu scară

Buton rotativ cu scară

Aplicație:

Supapa proporțională de reducere a presiunii 3DR16P-5X este potrivită pentru sistemele hidraulice care necesită un control de presiune de înaltă precizie, cum ar fi mașini de modelat prin injecție, utilaje de construcție și echipamente de fabricație de înaltă precizie.

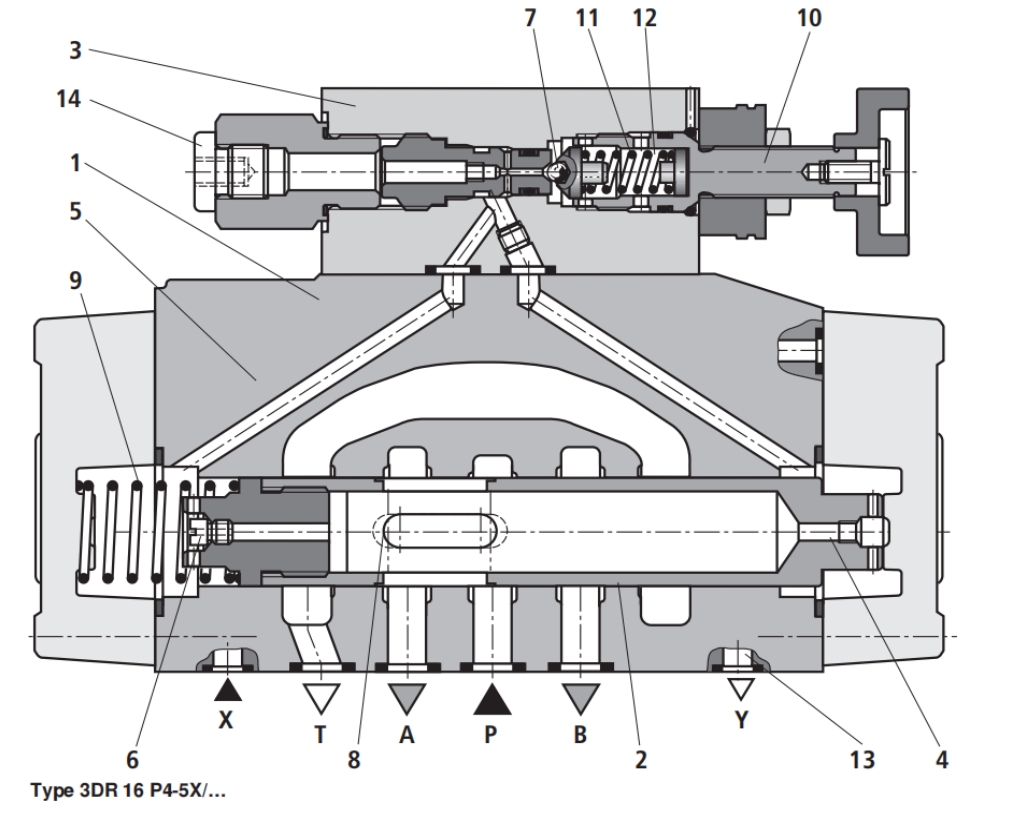

Funcția și secțiunea Valvei proporționale de reducere a presiunii 3DR16P-5X

Valvele de control al presiunii de tip 3DR sunt presiuni cu presiune cu 3 căi cu funcționare a presiunii cu pilot cu funcție de reducere a presiunii pentru circuitul secundar. Sunt folosite pentru a reduce presiunea sistemului.

Valva de reducere a presiunii constă practic din supapa principală (1) cu bobina de control (2) și supapa de control pilot (3) cu elementul de reglare a presiunii (10).

În poziția de pornire, supapa este deschisă. Lichidul hidraulic poate curge de la canalul P la canalul A fără restricții.

Presiunea în canalul A se aplică prin alezaj (4) pe zona bobinei opusă arcului de compresie (9). În același timp, se aplică presiunea prin intermediul orificiului (6) pe partea încărcată cu arc a bobinei de control (2) și prin canalul (5) până la bilă (7) în supapa de control pilot (3).

În funcție de setarea arcului de compresie (11), presiunea se acumulează în amonte de bilă (7) și în canalul (5) și ține bobina de control (2) în poziția deschisă. Fluidul hidraulic curge de la canalul P prin Spool de control (2) pentru a canal A până când presiunea se acumulează în canalul A, care atinge o valoare mai mare decât valoarea de presiune setată pe arcul de compresie (11) și ridică mingea (7).

Spool de control (2) se deplasează în poziția închisă. Presiunea redusă necesară este atinsă atunci când presiunea în canalul A și valoarea de presiune setată pe arcul de compresie (11) sunt în

Echilibru.

Când presiunea în canalul A crește în continuare din cauza forțelor externe care acționează asupra actuatorului, Spool de control (2) este împins în continuare împotriva arcului de compresie (9). Aceasta deschide o conexiune între canalul T și canalul A prin intermediul terenului de control (8) pe Spool de control (2). Cantitatea de lichid hidraulic evacuată în rezervor asigură că presiunea nu va mai crește.

Uleiul pilot este întotdeauna drenat extern din camera de arc (12) prin linia pilot (13) la Portul Y. Trebuie să fie întotdeauna returnat la presiune zero la rezervor.

Portul de ecartament de presiune (14) permite verificarea presiunii reduse în canalul A.
