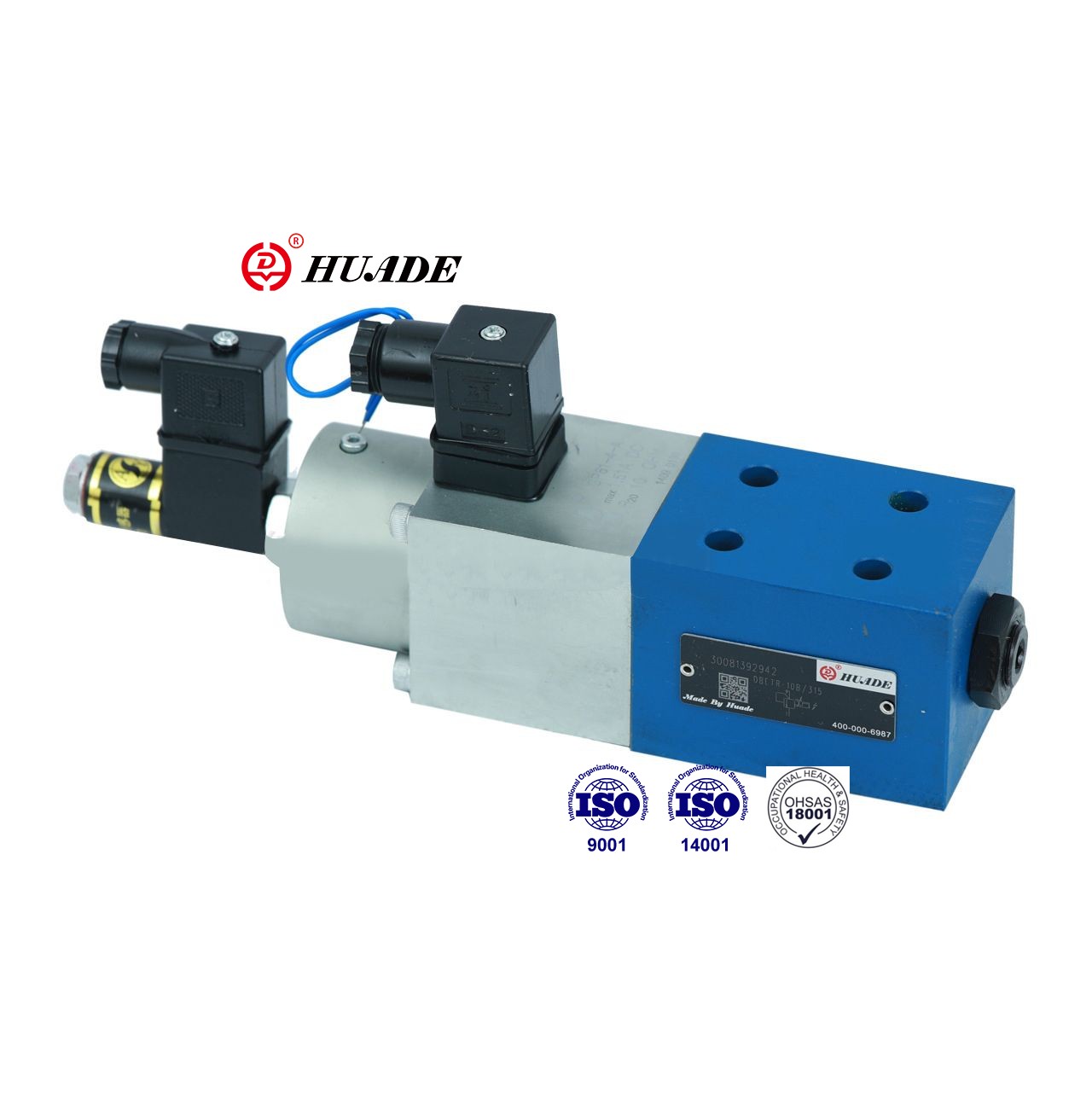

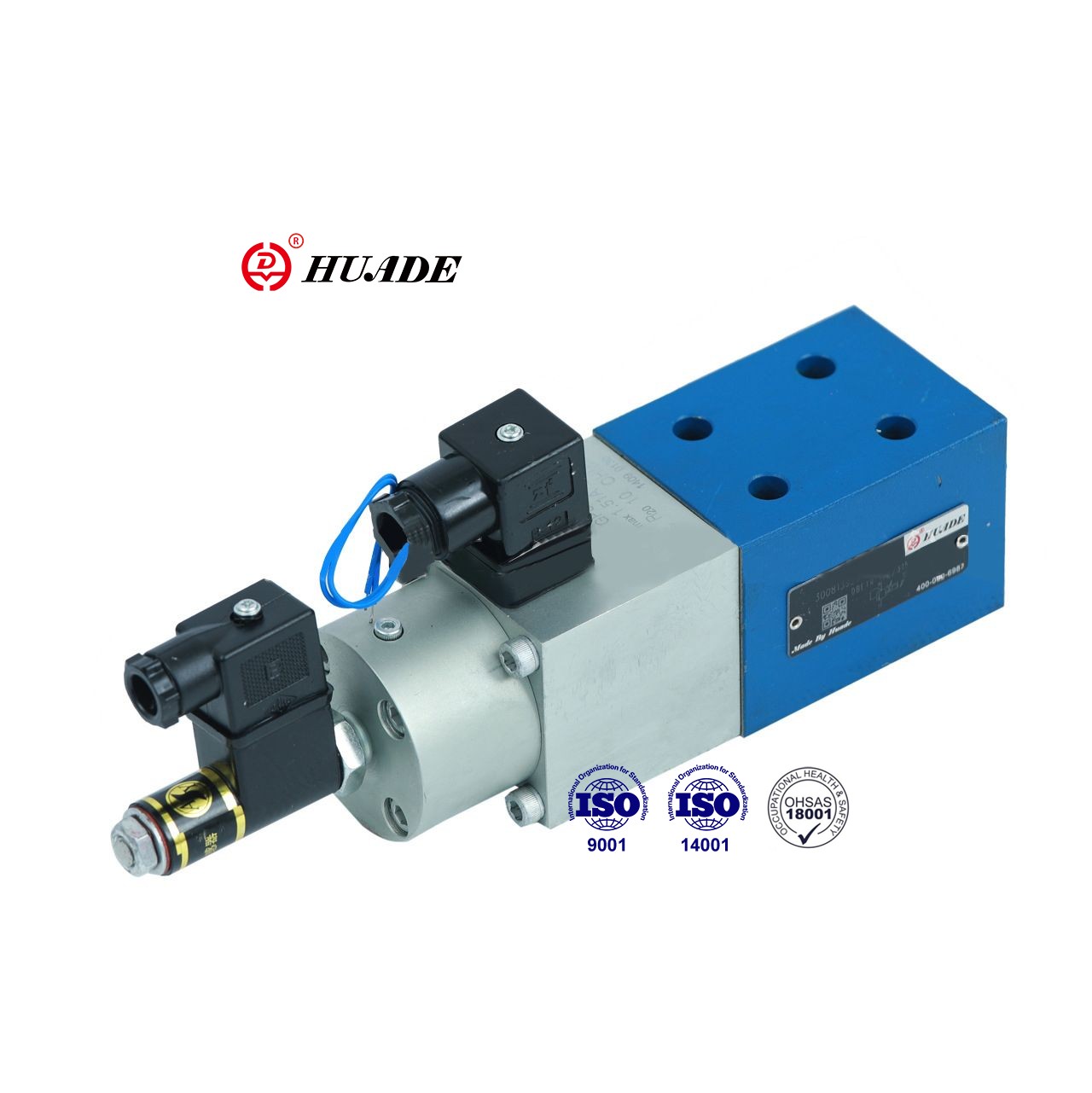

Această supapă de presiune proporțională DBETR reglează presiunea proporțional cu valoarea de comandă electrică. Supapa DBTR este utilizată pe scară largă în sistemele închise cu presiunea sistemului de control de la distanță. Supapele DBETR de la Huade folosesc aceleași standarde ca și produsele Rexroth. Această supapă de presiune proporțională DBETR poate înlocui produse din aceeași serie, iar prețul este relativ accesibil.
| Hidraulic | |||
| Max. presiune reglabilă (MPa) | Treapta de presiune 2,5 MPa | 2.5 | |
| Treapta de presiune 8,0 MPa | 8 | ||
| Treapta de presiune 18,0 MPa | 18 | ||
| Treapta de presiune 31,5 MPa | 31.5 | ||
| Min. presiune reglabilă (MPa) | (vezi curbele caracteristice) | ||
| Presiune max. de operare (MPa) | orificiul T (cu reglare a presiunii) | 0.2 | |
| orificiul T (fără reglarea presiunii) | 10 | ||
| portul P | 31.5 | ||
| Debit maxim (l/min) | Etapa de presiune 25 | 10 | |
| Etapa de presiune 80 | 3 | ||
| Treapta de presiune 180 | 3 | ||
| Treapta de presiune 315 | 2 | ||
| Gradul de contaminare (μm) | ≤20 (recomandarea 10) | ||
| histerezis (%) | < 1 din max. presiune reglabilă | ||
| Repetabilitate (%) | < 0,5 din presiunea maximă reglabilă | ||
| Linearitate (%) | 180; Treapta de presiune de la 3 la 18 MPa | ≤ 1,5 din presiunea maximă reglabilă | |
| 315; Treapta de presiune de la 6 la 31,5 MPa | |||
| Variație tipică (%) | Supapă | ± 3 din max. presiune reglabilă | |
| Control electric | <0,5 | ||
| Răspuns în trepte de la 0 la 100% (ms) | Timp de răspuns (Pmin-Pmax) | Timp de răspuns (Pmax-Pmin) | |
| Treapta de presiune 2,5 și 18MPa 0 la 100 | 100 | 50 | |
| Treapta de presiune 31,5MPa 0 la 100 | 150 | 100 | |
| Fluid sub presiune | Ulei mineral (pentru etanșare NBR), ester fosfat (pentru etanșare FPM) | ||
| Intervalul de vâscozitate (mm2/s) | 2,8 până la 380 | ||
| Interval de temperatură a fluidului sub presiune (°C) | -20 până la +70 | ||
| Poziția de instalare | opțional | ||
| Greutate (kg) | 4 | ||
| Electric | ||||
| Amplificator asociat | VT-5003S30 | |||
| Tensiune de alimentare | DC | |||
| Rezistența bobinei (Ω) | Valoare rece la 20 °C | 10 | ||
| Max. valoare caldă | 13.9 | |||
| (Starea de lucru) Datorie | Continuu | |||
| Temperatura fluidului sub presiune (°C) | +50 | |||
| Tensiunea amplificatorului | face naveta complet | 24±10% | ||
| naveta trei surse electrice | 24 până la 35 | |||
| Max. consumul de energie (VA) | 50 | |||
| Rezistența bobinei la 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Inductivitate (transductor) (mH) | 6 la 8 | |||
| Frecvența oscilatorului (transductor) (KHz) | 2.5 | |||
| Protecție conform DIN 40 050 | IP65 | |||
Caracteristici:
▶ Histerezis scăzut
▶Repetabilitate bună,
▶Controlul electric al poziției în buclă închisă a pretensionării arcului
▶Acționare proporțională a solenoidului cu traductor de poziție inductiv (echilibrat de presiune)
▶Supapă și control electronic dintr-o singură sursă
Aplicație:
Supapa de presiune proporțională DBETR este utilizată pe scară largă în diverse domenii precum industria ușoară, mașini-unelte, metalurgie etc.
Supapa constă în principal dintr-o carcasă (1), un solenoid proporțional (2) cu traductor de poziție inductiv (3), un scaun de supapă (4) și un clapete de supapă (5)
Presiunea este setată prin reglarea potențiometrului valorii de comandă (0 la 9 V). Reglarea valorii de comandă determină tensionarea arcului de compresie prin intermediul comenzilor electronice și al solenoidului proporțional (2). Tensiunea arcului de compresie (6), adică poziția plăcii arcului (7), este determinată de traductorul de poziție inductiv (3). Orice abateri de la valoarea de comandă sunt corectate de controlul pozițional în buclă închisă.
Utilizarea acestui principiu elimină efectul frecării solenoidului.
Avantaje:
- Histerezis scăzut
- Repetabilitate bună
Simboluri ale supapei de reducere a presiunii proporționale DBETR
