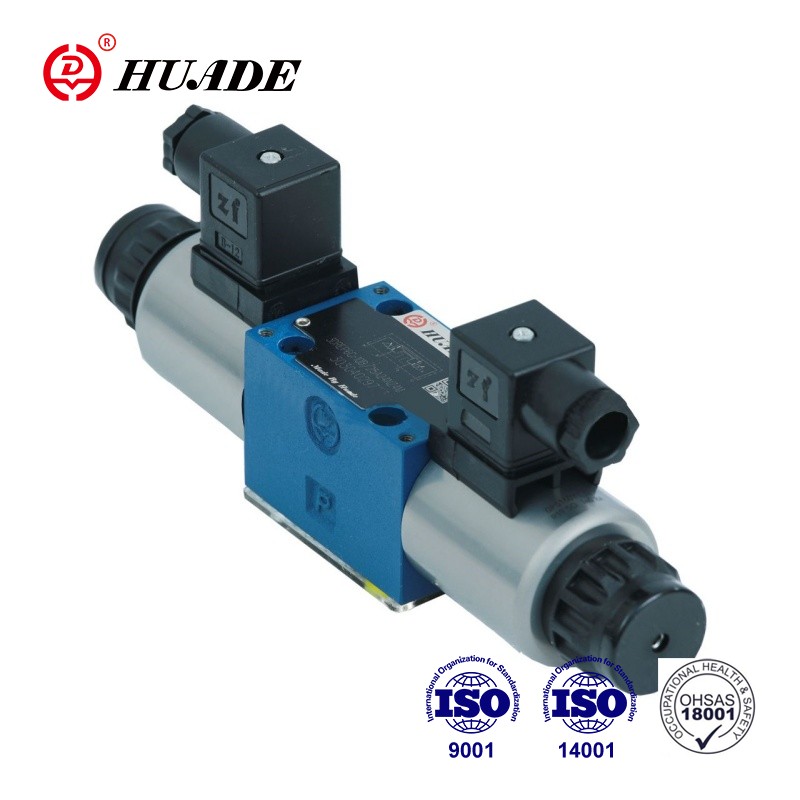

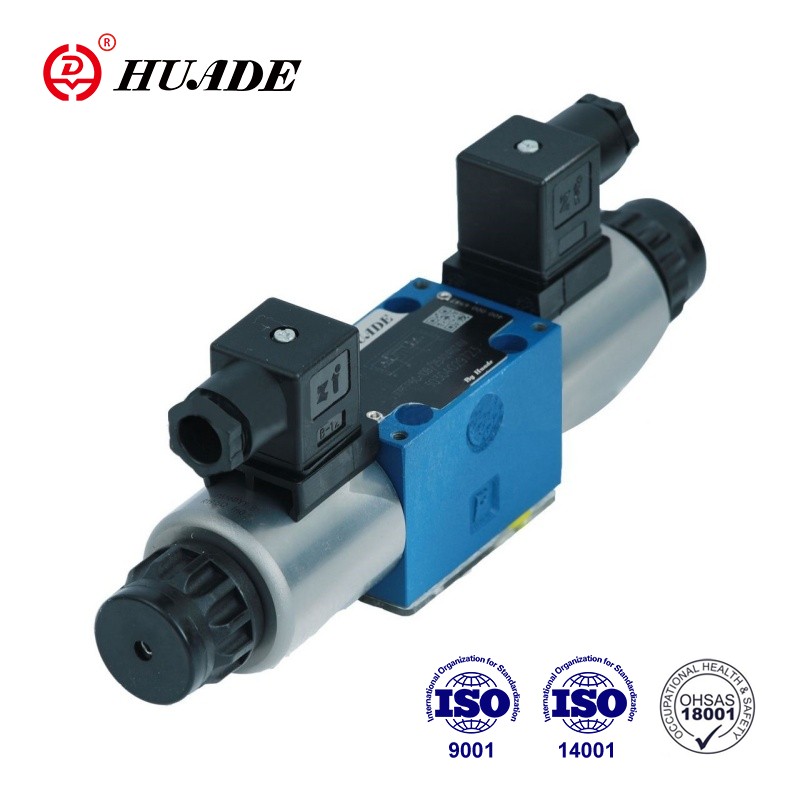

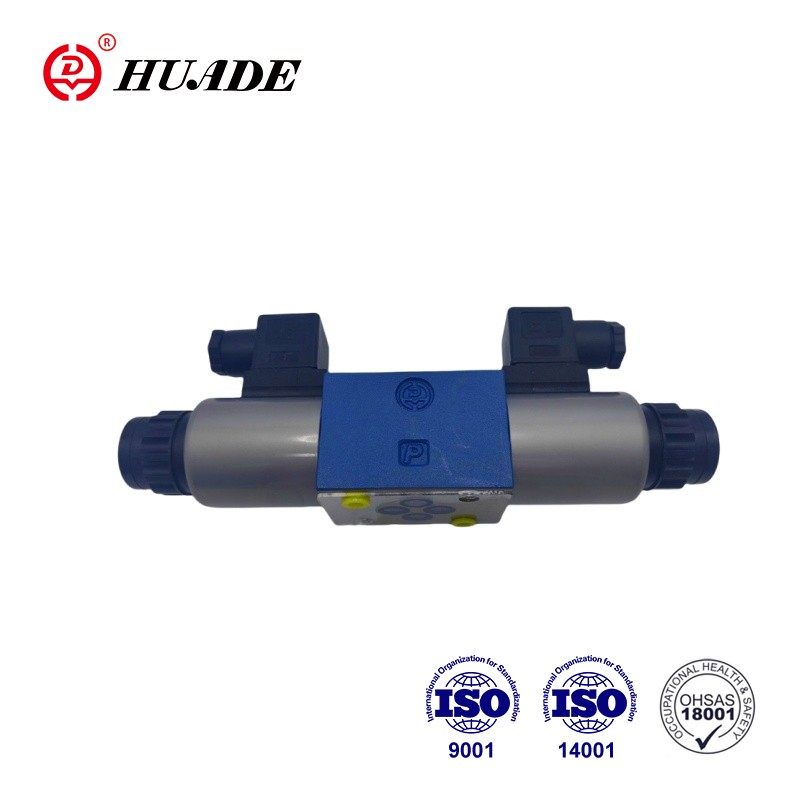

Supapa de reducere a presiunii proporționale cu trei căi 3DREP 6C are avantajele unei viteze rapide de răspuns, precizie ridicată a controlului și stabilitate bună. În același timp, are o structură compactă și este ușor de instalat și întreținut. În timpul utilizării, supapa de reducere a presiunii trebuie inspectată și întreținută în mod regulat pentru a asigura funcționarea sa normală și pentru a prelungi durata de viață.
| Hidraulic | ||
| Presiune de lucru (MPa) | Portul P | 10, dacă depășește 10, atunci instalați supapa, tip ZDR6DP..-30B/...în portul de intrare |
| Portul T | 3 | |
| Debit maxim (l/min) | 15(∆p=5MPa) | |
| Gradul de contaminare (um) | Recomandare de filtrare cu o rată de retenție minimă de β10≥ 75 | |
| histerezis (%) | ≤3 | |
| Precizia repetabilității (%) | ≤1 | |
| Sensibilitatea răspunsului (%) | ≤1 | |
| Interval de inversare (%) | ≤1 | |
| Fluid sub presiune | Ulei mineral (pentru etanșare NBR), ester fosfat (pentru etanșare FPM) | |
| Intervalul de vâscozitate (mm2/s) | 2,8 până la 380 | |
| Interval de temperatură a fluidului sub presiune (°C) | -20 până la +70 | |
| Instalare | opțional, de preferință orizontală | |
| Greutate (kg) | Tip C:2,6;tip A.B:1,5 | |
| Electrice, solenoid | ||
| Tensiune de alimentare | DC24V | |
| Curent nominal per solenoid (A) | 0.8 | |
| Curent max. per solenoid (A) | ≤0,02 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20°C | 19.5 |
| Max. valoare caldă | 28.8 | |
| Stare de lucru | continuu | |
| Temperatura de stare (°C) | ~+50 | |
| Temperatura bobinei (°C) | ~+150 | |
| Protectie conform DIN40 050 | IP65 | |
| Conexiuni electrice | 3DREP | cu mufă componentă conform DIN43650-AM2 conector cu mufă conform DIN 43 650-AF2/Pg11 |
| 3DREPE | cu mufă componentă la conector E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Caracteristici:
▶Supape proporționale controlate direct pentru controlul presiunii și direcției debitului
▶Acționat prin solenoizi proporționali cu filet central și bobină detașabilă
▶Bobină de comandă centrată pe arc
Aplicație:
Supapele de reducere a presiunii proporționale cu trei căi 3DREP 6C sunt utilizate pe scară largă în alimentarea cu apă pentru incendiu, sistemele automate de stingere a incendiilor cu sprinklere și diverse echipamente hidraulice, sisteme hidraulice și mașini hidraulice.
◆Proiecta:
Supapa constă în principal din:
◆Funcţie:
Cu solenoizii (1 și 2) deconectați, bobina de comandă (5) este menținută în poziția sa centrală de arcuri de compresie.
Bobina de comandă (2) este acţionată direct atunci când unul dintre solenoizi este alimentat.
de ex. prin punerea sub tensiune a solenoidului „a” (1)
→Bobina de măsurare a presiunii (5) și bobina de comandă (4) se deplasează spre dreapta proporțional cu semnalul electric de intrare.
→Conexiunea de la P la B și de la A la T se face prin secțiuni transversale din orificii cu caracteristici de curgere progresivă
◆Dezactivarea solenoidului (1)
→Bobina de comandă (4) este readusă în poziția sa centrală de către arcurile de compresie
În poziția de mijloc, conexiunile A și B la T sunt deschise, prin urmare, fluidul sub presiune poate curge liber în rezervor. O comandă manuală opțională face posibilă deplasarea bobinei de comandă (4) fără a alimenta solenoidul.
●Atenţie!
Utilizarea neintenționată a controlului manual poate provoca mișcarea necontrolată a mașinii!
Structura supapei de reducere a presiunii proporționale 3DREP 6C
Simboluri ale supapei de reducere a presiunii proporționale 3DREP 6C
