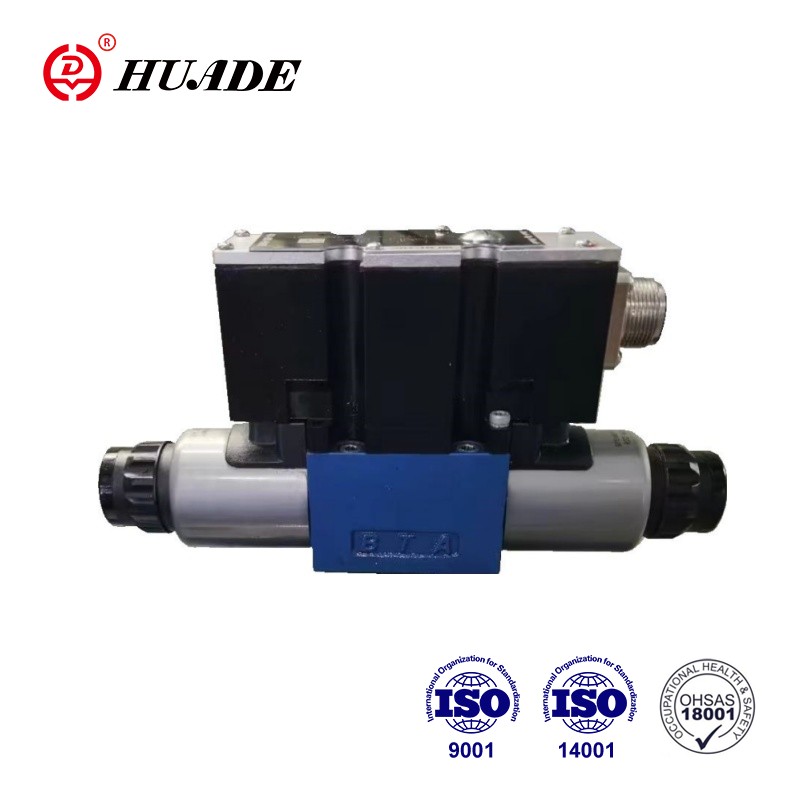

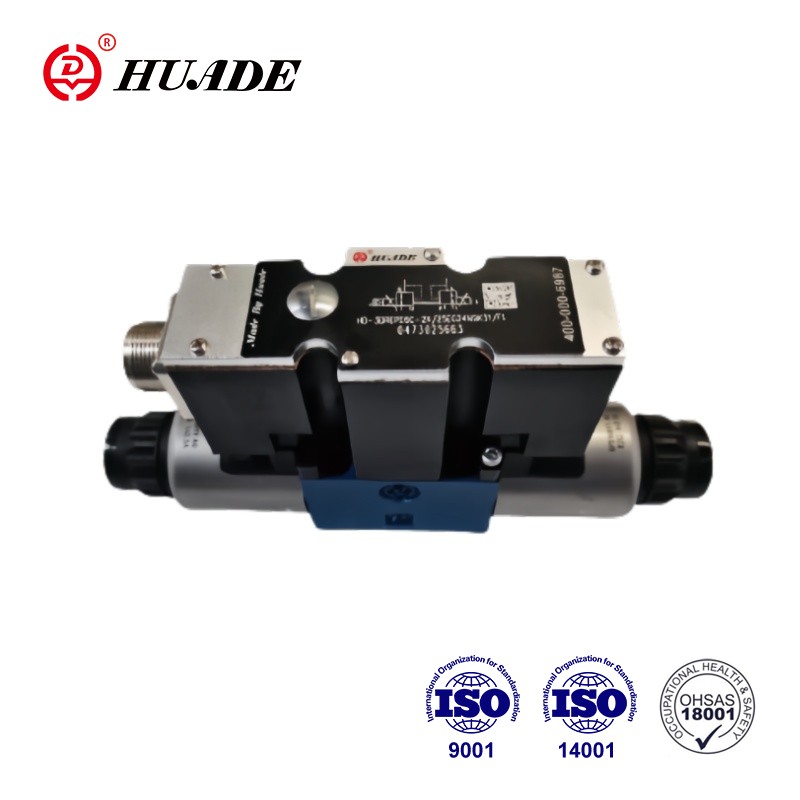

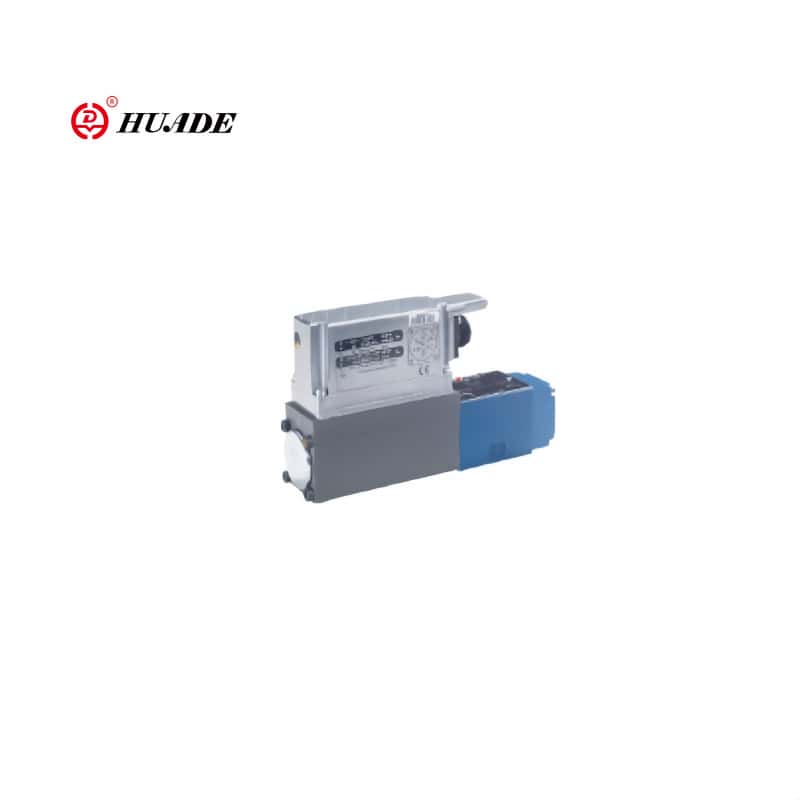

Supapa reductoare de presiune cu 3 căi tip 3DREP6-2X... este acționată direct de solenoizi proporționali. Ele convertesc un semnal electric de intrare într-un semnal de ieșire de presiune proporțională. Solenoizii proporționali sunt solenoizi DC cu pin umed controlabil, cu filet central și bobină detașabilă. Solenoizii sunt controlați opțional prin electronică de control externă (tip 3DREP-2X) sau prin electronică de control integrată (tip 3DREP-2X).
| Hidraulic | |||
| Tip supapă | HD-3DREP | HD-3DREPE | |
| Interval de presiune de lucru MPa | Portul P | 2 până la 10 pentru treapta de presiune 1.6 | |
| 3 până la 10 pentru treapta de presiune 2.5 | |||
| 5 până la 10 pentru treapta de presiune 4.5 | |||
| Portul T | 0 la 3 | ||
| Debit max. L/min | 15(△p=5MPa) | ||
| Finețea filtrului (μm) | ≤20 (de preferință ≤10) | ||
| histerezis (%) | ≤5 | ||
| Precizia repetabilității (%) | ≤1 | ||
| Sensibilitatea răspunsului (%) | ≤0,5 | ||
| Fluid sub presiune | Ulei mineral sau ester fosfat | ||
| Interval de vâscozitate mm2/s | 20 ~ 380 | ||
| Interval de temperatură a fluidului sub presiune (℃) | -20~+80 | ||
| Greutate (Kg) | 2 | 2.2 | |
| Electric | |||
| Date electrice, solenoid | |||
| Tip supapă | HD-3DREP | HD-3DREPE | |
| Tip de tensiune | DC | DC | |
| Tensiune nominală (V) | 24 | ||
| Curent maxim (A) | 1.5 | 2.5 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20℃ | 4.8 | 2 |
| Valoare max.caldă | 7.2 | 3 | |
| Taxa (%) | 100 | ||
| Temperatura bobinei ℃ | până la 150 | ||
| Protecţie | IP65 | ||
| Electrice, electronice de control | |||
| Amplificator | HD-VT-VSPA2-50-1X/T1 (cu timp de 1 rampă) | electronică de control integrată | |
| HD-VT-VSPA2-50-1X/T5 (cu 5 timpi de rampă) | |||
| Tensiune de alimentare | Tensiune nominală VDC | 24 | |
| Valoarea limită inferioară V | 19 | ||
| Valoarea limită superioară V | 35 | ||
| consumul de curent | Imax A | 1.8 | |
| Curentul de impuls A | 4 | ||
Caracteristici:
▶ Supape proporționale controlate direct pentru controlul presiunii și direcției debitului
▶Acționat prin solenoizi proporționali cu filet central și bobină detașabilă
▶Comandă manuală, opțional
▶Bobină de comandă centrată pe arc
▶Tip HD-3DREPE cu electronică integrată, interfață A1
▶Electronica de control extern pentru tipul HD-3DREP:
▶Amplificator analogic tip HD-VT-VSPA2-50-1X/...în format Eurocard
▶Amplificator digital tip HD-VT-VSPD-1-1X/. ..în format Eurocard
▶Amplificator electric tip HD-VT-11118 cu design modular
▶ Supapă și electronică de control proporțională dintr-o singură sursă
Aplicație:
Supapa de reducere a presiunii proporționale 3DREP6-2X este utilizată pe scară largă în controlul automat al sistemelor hidraulice în diverse industrii, cum ar fi mașini-unelte, industria ușoară, metalurgie și așa mai departe.
Supapa constă în principal din: solenoizi (5 și 6), carcasă (1), bobină de control (2) cu bobine de măsurare a presiunii (3 și 4) și electronică opțională a supapei integrate (7).
Cu solenoizii (5 și 6) deconectați, bobina de comandă (2) este menținută în poziția sa centrală de arcuri de compresie. Bobina de comandă (2) este acţionată direct atunci când unul dintre solenoizi este alimentat.
de ex. prin punerea sub tensiune a solenoidului (5): bobina de măsurare a presiunii (3) și bobina de comandă (2) se deplasează spre dreapta proporțional cu semnalul electric de intrare. Conexiunea de la P la B și de la A la T se face prin secțiuni transversale din orificii cu caracteristici de curgere progresivă.
Dezactivarea solenoidului (5): bobina de comandă (2) este readusă în poziția sa centrală de către arcurile de compresie. În poziția de mijloc, conexiunile A și B la T sunt deschise, prin urmare fluidul sub presiune poate curge liber în rezervor. O comandă manuală opțională (9 sau 10), face posibilă deplasarea bobinei de comandă (2) fără a alimenta solenoidul.
Funcția acestei versiuni a supapei cu 2 poziții este practic aceeași cu cea a supapei cu 3 poziții de comutare.
Cu toate acestea, supapele cu 2 poziții sunt echipate numai cu solenoid 5 sau 6. În locul celui de-al doilea solenoid este montat un dop (11).
Simboluri ale supapei de reducere a presiunii proporționale 3DREP6-2X
