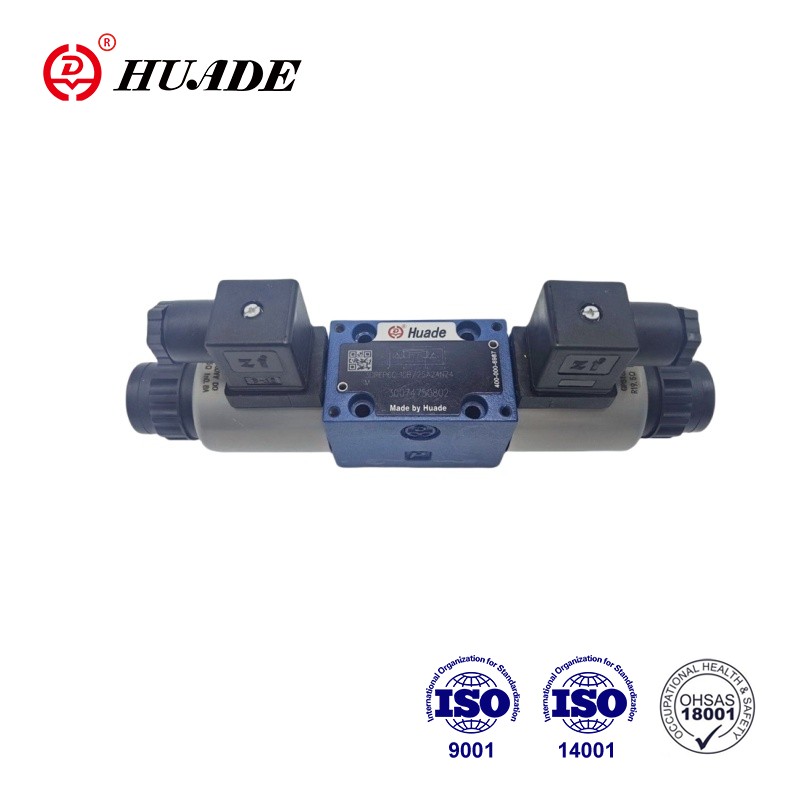

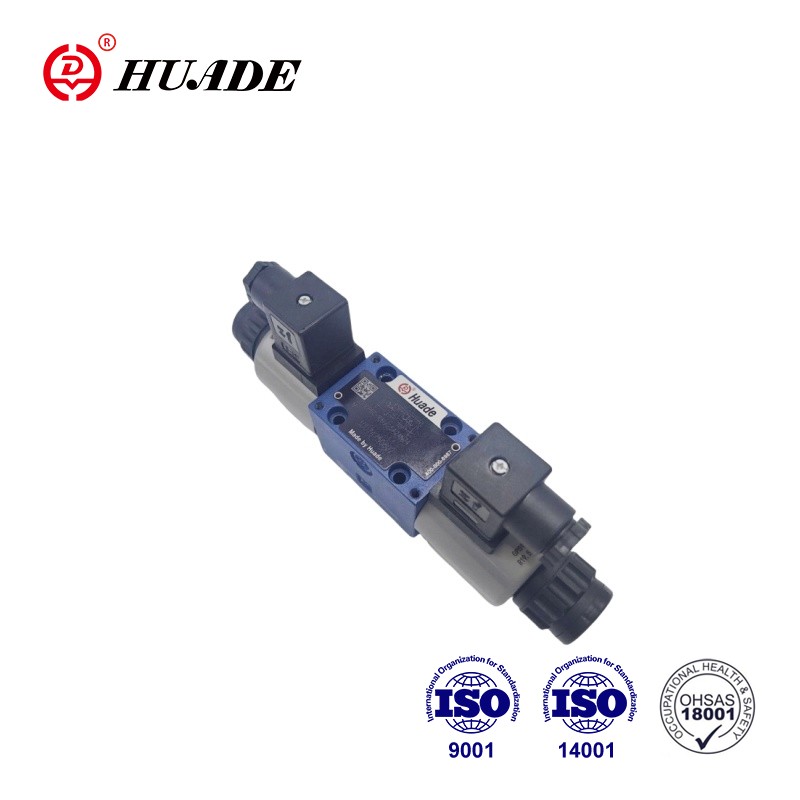

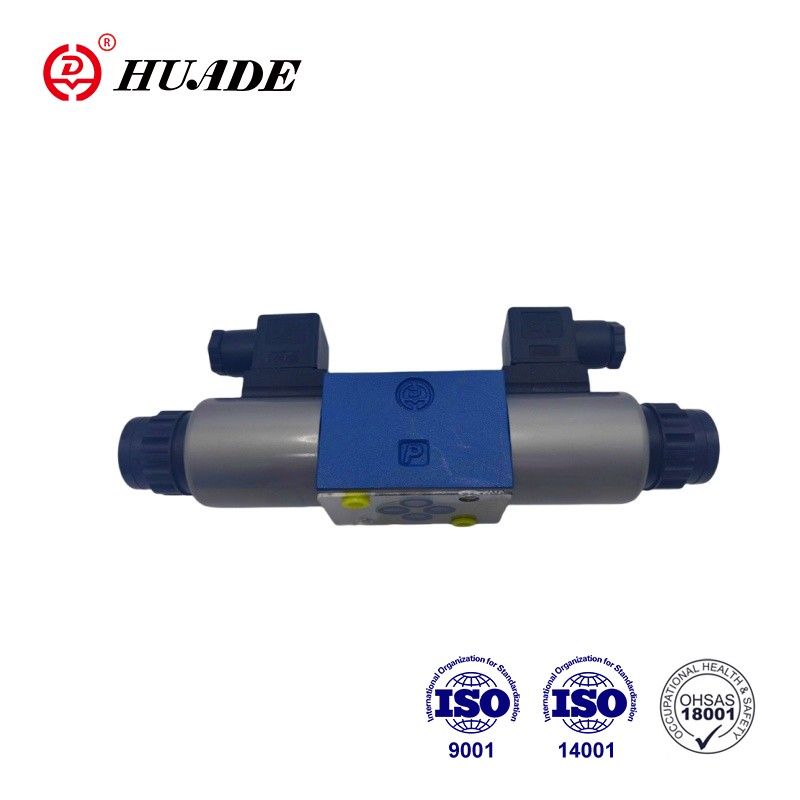

Reductorul de presiune cu 3 căi tip 3DREP 6B este acţionat direct de solenoizi proporţionali. Ele convertesc un semnal electric de intrare într-un semnal de ieșire de presiune proporțională. Solenoizii proporționali sunt solenoizi DC cu pin umed controlabil, cu filet central și bobină detașabilă. Solenoizii sunt controlați opțional prin electronice de control extern.
| Hidraulic | ||
| Presiune de lucru (MPa) | Portul P | 10, dacă depășește 10, atunci instalați supapa, tip ZDR6DP..-30B/...în portul de intrare |
| Portul T | 3 | |
| Debit maxim (l/min) | 15(∆p=5MPa) | |
| Gradul de contaminare (um) | Recomandare de filtrare cu o rată de retenție minimă de β10≥ 75 | |
| histerezis (%) | ≤3 | |
| Precizia repetabilității (%) | ≤1 | |
| Sensibilitatea răspunsului (%) | ≤1 | |
| Interval de inversare (%) | ≤1 | |
| Fluid sub presiune | Ulei mineral (pentru etanșare NBR), ester fosfat (pentru etanșare FPM) | |
| Intervalul de vâscozitate (mm2/s) | 2,8 până la 380 | |
| Interval de temperatură a fluidului sub presiune (°C) | -20 până la +70 | |
| Instalare | opțional, de preferință orizontală | |
| Greutate (kg) | Tip C:2,6;tip A.B:1,5 | |
| Electrice, solenoid | ||
| Tensiune de alimentare | DC24V | |
| Curent nominal per solenoid (A) | 0.8 | |
| Curent max. per solenoid (A) | ≤0,02 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20°C | 19.5 |
| Max. valoare caldă | 28.8 | |
| Stare de lucru | continuu | |
| Temperatura de stare (°C) | ~+50 | |
| Temperatura bobinei (°C) | ~+150 | |
| Protectie conform DIN40 050 | IP65 | |
| Conexiuni electrice | 3DREP | cu mufă componentă conform DIN43650-AM2 conector cu mufă conform DIN 43 650-AF2/Pg11 |
| 3DREPE | cu mufă componentă la conector E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Caracteristici:
▶Supape proporționale controlate direct pentru controlul presiunii și direcției debitului
▶Acționat prin solenoizi proporționali cu filet central și bobină detașabilă
▶Bobină de comandă centrată pe arc
Aplicație:
Supapa de reducere a presiunii proporționale cu trei căi 3DREP 6B este utilizată pe scară largă în echipamentele de producție din industria petrolieră, chimică, farmaceutică și alte industrii.
◆Proiecta:
Supapa constă în principal din:
◆Funcţie:
Cu solenoizii (1 și 2) deconectați, bobina de comandă (5) este menținută în poziția sa centrală de arcuri de compresie.
Bobina de comandă (2) este acţionată direct când unul dintre solenoizi este alimentat.
de ex. prin punerea sub tensiune a solenoidului „a” (1)
→Bobina de măsurare a presiunii (5) și bobina de comandă (4) se deplasează spre dreapta proporțional cu semnalul electric de intrare.
→Conexiunea de la P la B și de la A la T se face prin secțiuni transversale din orificii cu caracteristici de curgere progresivă
◆Dezactivarea solenoidului (1)
→Bobina de comandă (4) este readusă în poziția sa centrală de către arcurile de compresie
În poziția de mijloc, conexiunile A și B la T sunt deschise, prin urmare, fluidul sub presiune poate curge liber în rezervor. O comandă manuală opțională face posibilă deplasarea bobinei de comandă (4) fără a alimenta solenoidul.
●Atenţie!
Utilizarea neintenționată a controlului manual poate provoca mișcarea necontrolată a mașinii!
Simboluri ale supapei de reducere a presiunii proporționale 3DREP 6B
