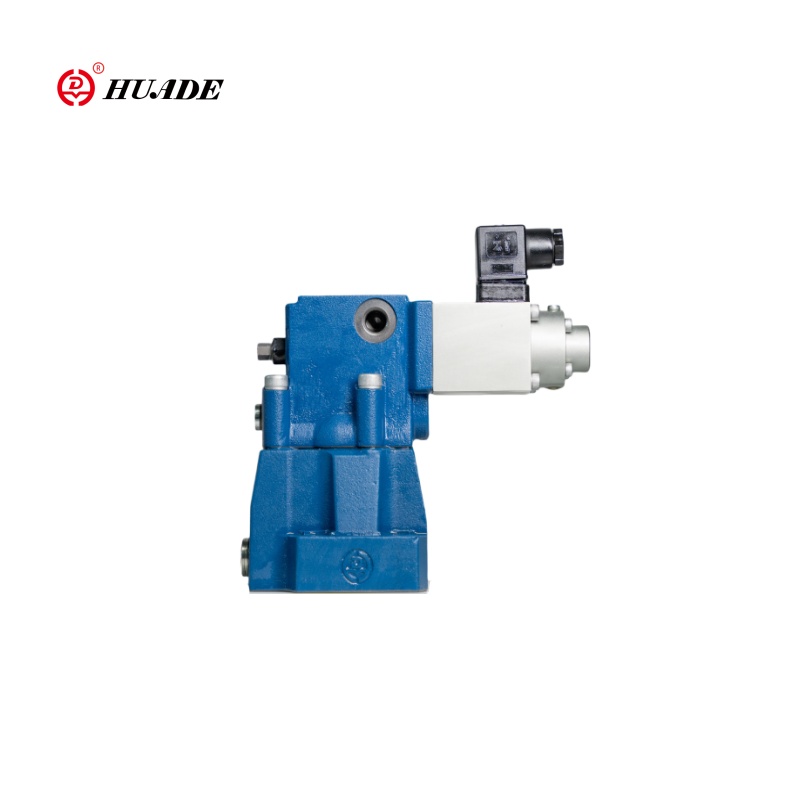

Supapă de reducere a presiunii proporționale

În calitate de distribuitor de Huade Hydraulic, oferim clienților o supapă de reducere a presiunii proporționale. Supapa proporțională de reducere a presiunii proporționale de la Huade Hydraulic a devenit o componentă cheie indispensabilă în mai multe sectoare industriale, datorită preciziei, stabilității și gamei largi de aplicații. Produsele hidraulice Huade sunt renumite pentru calitatea lor și, împreună cu prețurile lor mici, au făcut din Huade un lider în industria hidraulică din China. Mai mult, deoarece produsele lor pot servi ca alternative la produsele Rexroth, valvele hidraulice Huade sunt un înlocuitor rentabil demn de luat în considerare.

Trimite o anchetă Descărcare PDF

Descriere produs

Tipurile de reducere a presiunii proporționale ale Huade sunt supape de reducere a presiunii pilot. Sunt utilizate pentru reducerea unei presiuni de lucru.

Supapa proporțională de reducere a presiunii DRE constă practic din robinetul pilot (1) cu solenoid proporțional (2) supapă principală (3) cu ansamblu de bobină principală (4), precum și o supapă de verificare opțională (5).

Parametrul produsului de presiune proporțională de reducere a supapei

Hidraulic
Presiune maximă (MPA)	Porturile A și B	31.5
	Port y	Du -te la rezervor. Fără presiune
Presiune maximă, pentru portul A (MPA)	La fel ca ratingul de presiune
Min.Setting Pression. for Port A (MPA)	Să fie legat de „Q”. (vezi curbe)
Liniaritate (%)	± 3,5
Repetabilitate (%)	<± 2
Histereză	Cu Quiver ± 2,5% PMAX. Fără Quiver ± 4,5% PMAX
Lichide	Ulei mineral (pentru sigiliu NBR), ester fosfat (pentru sigiliu FPM)
Interval de vâscozitate (mm²/s)	2.8 TO380
Intervalul de temperatură fluid (℃)	-20 până la +70
Electric
Tensiune de alimentare	DC
Min.Control Curent (A)	0.1
Curent max.Control (a)	0.8
Rezistență la bobină (ω)	Valva veche la 20 ℃ este 19,5, Max.Warm Valve este 28.8
Datorie	continuu
Temperatura decondiției max.	50
Izolație la DIN 40 050	IP65
Amplificator asociat	Conector plug-in
Aplicare electrică	VT_2000: 40 (furnizați împreună)

Caracteristica produsului și aplicarea supapei de reducere a presiunii proporționale

Caracteristici:

▶ Opțional Max.PRESIONAREA PRESPUNSURILOR

▶ Supapă de verificare opțională între A și B

▶ Valva utilizată pentru reducerea presiunii de lucru

▶ Pentru montarea subplate

▶ Valvă și electronică de la o singură scurgere

Aplicație:

Supapa de reducere a presiunii proporționale DRE/DREM are o structură simplă, o instalare și o depanare convenabilă, o capacitate puternică de curgere, pierderi de presiune mică, o repetabilitate bună și liniaritate și este potrivită pentru ocazii cu flux mare de sistem. Este utilizat pe scară largă în mașini -unelte, industria ușoară, metalurgie, construcții navale, inginerie, minerit, aerospațial și alte câmpuri.

Funcții și particularități ale valvei ale presiunii proporționale Reducerea valvei Dre

Tastați Dre ...

Setarea presiunii în portul A depinde de tensiunea prezentă la solenoidele proporționale (2).

În repaus, fără presiune în portul B, izvorul ține bobina principală (4) în poziția sa de pornire. Conexiunea de la B la A este închisă un salt de pornire este, prin urmare, evitat.

Presiunea în portul A acționează prin conexiune pe zona bobinei principale.

Uleiul pilot este preluat din portul A (ns 10) sau portul B (NS 20,30) și trece prin conexiunea la controlerul de debit constant, care ține constanta de flux de ulei pilot independent de căderile de presiune între porturile A și B. de la Controlerul de flux constant, fluxul de ulei pilot trece în camera de arc, prin două conexiuni, prin scaunul supapei în portul Y și de acolo în linia de scurgere.

Presiunea necesară în portul A este definită la amplificatorul relevant.

Simboluri ale supapei proporționale de reducere a presiunii
