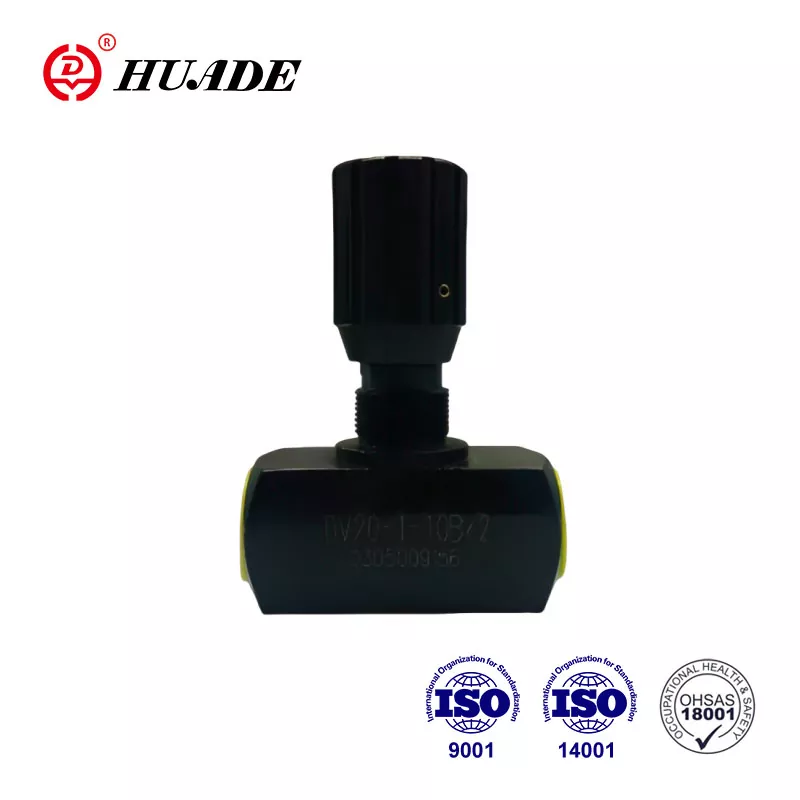

Supapele de tip DV sunt supapa de accelerație/izolare. Înființată printr-un parteneriat strategic între guvernele chinez și german în 1979, Huade Hydraulic a format o scară largă de producție. Prin introducerea tehnologiei avansate de la Rexroth, valva de accelerație/izolare Huade® DV oferă performanțe superioare. Este o alternativă accesibilă la produse similare de la mărci de renume internațional.
|
Material |
Oţel |
Alamă |
Oţel inoxidabil |
|
Max. presiunea de funcționare admisă (MPa) |
la 35 |
la 15 |
la 35 |
|
Fluid |
Ulei mineral sau ester fosfat |
||
|
Interval de temperatură a fluidului (℃) |
-30 până la +80 |
||
|
Interval de vâscozitate (mm²/s) |
10 până la 800 |
||
|
Poziția de instalare |
opțional |
||
Caracteristici:
▶ Racord filetat
▶ Montarea plăcii suport
Aplicație:
Supapele de accelerație/izolare de tip DV servesc pentru a seta un debit exact de ulei și pot fi utilizate și pentru funcția de oprire.
Supape de accelerație/izolare tip DV constau în principal dintr-o carcasă (1), buton de reglare (2) cu dispozitiv de blocare (3). Prin rotirea butonului de reglare (2) spre stanga, axul (4) cu bolt de acceleratie (5) mareste sectiunea de curgere (6) la maxim. Prin rotirea butonului de reglare (2) spre dreapta, axul (4) cu bolt de acceleratie (5) scade sectiunea de curgere (6) pana la inchiderea totala fara scurgeri. Pentru setarea repetată, pe capătul superior al axului (4) este prevăzută o scară de culori (7). Zona triunghiului colorat (8) indică cât de departe este deschisă supapa (cu cât triunghiul colorat este mai mare, cu atât deschiderea este mai mare) . Reglarea debitului este blocată cu ajutorul dispozitivului de blocare (3).
Structura supapei de accelerație DV
simbolul supapei de accelerație DV
