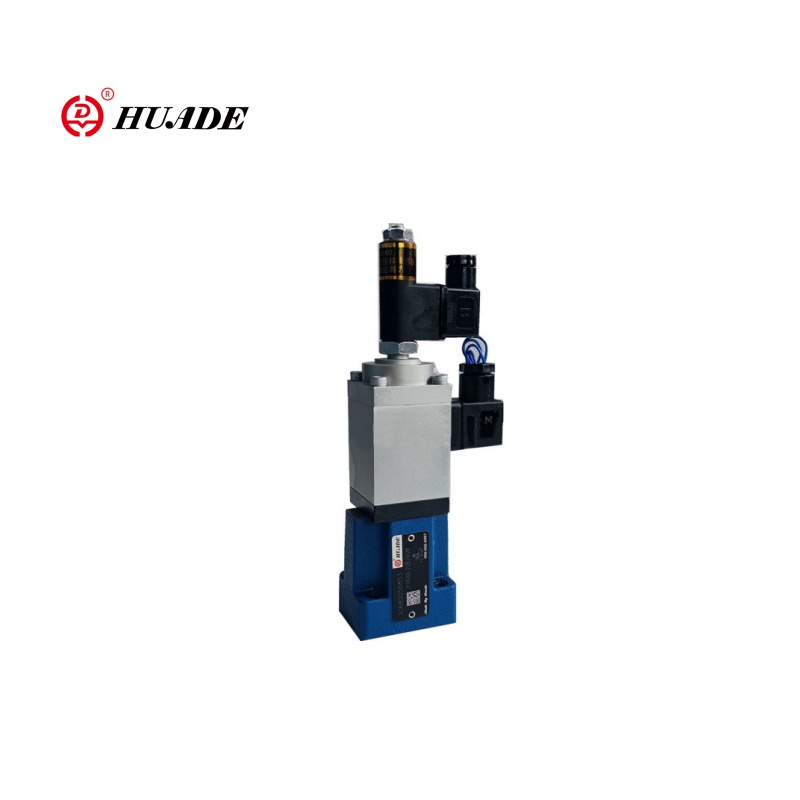

Gândiți-vă la o supapă de control proporțională a debitului ca la „întrerupător inteligent” al sistemelor hidraulice. Așa cum un întrerupător de intensitate vă permite să controlați cât de strălucitoare devine o lumină, aceste supape vă permit să controlați exact cât de repede curge uleiul hidraulic prin sistemul dumneavoastră. [Mai intai intelegece sunt supapele proporționale.]
De ce contează asta:
Supapele hidraulice tradiționale sunt fie complet deschise, fie complet închise - ca un comutator obișnuit. Supapele proporționale vă oferă un control fluid și precis - cum ar fi acel întrerupător. Acest control fără probleme înseamnă:
- Mai puține șocuri și vibrații în utilajele dvs
- Mișcarea mai precisă a cilindrilor și motoarelor hidraulice
- Eficiență energetică mai bună
- Funcționare mai ușoară în general
Conceptul de bază
Iată cum funcționează în termeni simpli:
Intrare electrică
Trimiteți un semnal electric (de obicei 4-20 mA sau 0-10V) către supapă
Răspuns proporțional
Supapa se deschide proporțional cu acel semnal
Controlul fluxului
Mai mult semnal = mai mult debit, mai puțin semnal = mai puțin debit
Funcționare lină
Schimbările apar treptat, nu brusc
Această relație proporțională este ceea ce face ca aceste supape să fie atât de valoroase în sistemele hidraulice moderne.
De ce contează: evoluția de la control simplu la control inteligent
Vechiul mod: controlul Bang-Bang
În trecut, majoritatea sistemelor hidraulice foloseau supape simple de pornire/oprire (numite control „bang-bang”). Aceste supape aveau două setări:
- Complet deschis:Debit maxim
- Complet închis:Fără flux
Probleme cu controlul bang-bang:
- Presiunea crește brusc când supapele s-au deschis sau s-au închis rapid
- Vibrații și solicitări mecanice asupra echipamentelor
- Dificultate de a atinge viteze sau poziții precise
- Deșeuri de energie din funcționarea constantă cu flux complet
Noua cale: controlul proporțional
Supapele proporționale au schimbat totul oferind:
Accelerație lină
În loc de mișcare sacadată pornire-oprire, mașinile se mișcă lin de la repaus la viteză maximă.
Control precis al vitezei
Puteți seta viteze exacte pentru diferite părți ale ciclului unei mașini.
Eficiență energetică
Sistemul folosește doar debitul de care are nevoie, atunci când are nevoie de el.
Calitate mai bună a produsului
Mișcarea mai lină înseamnă rezultate mai bune în procesele de producție.
Întreținere redusă
Mai puține șocuri și vibrații înseamnă o viață mai lungă a echipamentului.
Impact în lumea reală
Luați în considerare o mașină de turnat prin injecție care produce piese din plastic:
- Vechiul sistem:Berbecul de injecție s-a deplasat la viteză maximă sau s-a oprit complet, provocând defecte și risipă de material
- Sistem nou:Viteza berbecului variază fără probleme pe parcursul ciclului de injecție, producând piese consistente, de înaltă calitate
Această evoluție de la control simplu la control inteligent a făcut ca supapele proporționale să fie esențiale în producția modernă.
Cum funcționează: în interiorul tehnologiei
Înțelegerea modului în care funcționează supapele de control proporțional debit vă ajută să le alegeți și să le utilizați mai bine. Să defalcăm componentele cheie.
[Aflați completprincipiul de funcționare al supapelor proporționale]
1. Solenoidul proporțional: creierul
Solenoidul proporțional este ca creierul supapei. Spre deosebire de solenoizii obișnuiți, care sunt fie porniți, fie opriți, solenoizii proporționali pot crea cantități diferite de forță în funcție de semnalul electric pe care îl primesc.
Cum funcționează:
- Primește semnal electric (curent sau tensiune)
- Creează forță magnetică proporțională cu acel semnal
- Mai mult semnal = mai multă forță magnetică
- Această forță mișcă părțile interne ale supapei
Caracteristici cheie:
- Utilizează curent continuu pentru o funcționare lină
- Folosește adesea semnale PWM (modulație pe lățime a pulsului) în jur de 200 Hz
- Poate include „dither” - vibrații mici care reduc frecarea
2. Bobina și corpul supapei: Controlerul debitului
În interiorul corpului supapei se află un cilindru prelucrat cu precizie numit bobină. Această bobină alunecă înainte și înapoi pentru a controla fluxul.
Caracteristici de proiectare a bobinei
- Crestături de măsurare:Forme speciale (V, U sau dreptunghiulare) tăiate în bobină care controlează modul în care fluxul se modifică odată cu poziția bobinului
- Caracteristici de suprapunere:Modul în care marginile bobinei se aliniază cu porturile afectează răspunsul supapei
Caracteristici de curgere
- Flux liniar:Debitul crește proporțional cu mișcarea bobinei
- Flux progresiv:Debitul crește mai mult la deschideri mai mari, oferind un control mai fin la debite mici
3. Compensarea presiunii: menținerea debitului constant
Una dintre cele mai importante caracteristici ale supapelor proporționale de calitate este compensarea presiunii. Acest sistem asigură că debitul rămâne constant chiar și atunci când presiunea de sarcină se modifică.
Problema fara compensatie:Dacă ridicați o sarcină grea, contrapresiunea crește, reducând debitul chiar dacă deschiderea supapei rămâne aceeași.
Solutia:Un compensator de presiune ajustează automat căderea de presiune pe bobina principală pentru a o menține constantă.
Beneficii:
- Debitul depinde numai de semnalul supapei, nu de sarcină
- Comportamentul previzibil al sistemului
- Programare și control mai ușoară
4. Sisteme de feedback: Asigurarea acurateței
Supapele proporționale superioare includ sisteme de feedback care monitorizează poziția reală a bobinei și o compară cu poziția dorită.
| Tip supapă | Feedback | Precizie | Cost | Aplicații |
|---|---|---|---|---|
| Supape cu buclă deschisă | Fără feedback | Moderat | Mai jos | Aplicații de bază |
| Supape cu buclă închisă | Senzori LVDT | Ridicat | Superior | Aplicații de precizie |
Tipuri de supape de reglare a debitului proporțional
Supapele proporționale vin în mai multe configurații. Înțelegerea acestor tipuri vă ajută să alegeți cel potrivit pentru aplicația dvs.
Prin mecanism de antrenare
Supape cu acțiune directă
Solenoidul mișcă direct bobina
- Răspuns rapid (5-10 milisecunde)
- Dimensiune compactă
- Design simplu
Limitări:Limitat la debite mai mici (<50 L/min) și presiuni (<210 bar)
Cel mai bun pentru:Sisteme mici, dispozitive medicale, etape pilot pentru supape mai mari
Supape acționate pilot (în două trepte)
O supapă pilot mică controlează fluxul de ulei pentru a deplasa bobina principală
- Poate gestiona debite mari (până la 1600 L/min)
- Presiuni ridicate (până la 350 bar)
Limitări:Răspuns mai lent (~100 ms)
Cel mai bun pentru:Mașini grele, sisteme industriale mari, aplicații de mare putere
După funcție
Supape de control al debitului
- Sarcina principală este controlul debitului
- De obicei, configurații cu 2 sau 3 căi
- Include adesea compensarea presiunii
- Controlați viteza actuatorului
Supape de control direcțional
- Controlați atât fluxul, cât și direcția
- De obicei, supape cu 4 căi și 3 poziții
- Înlocuiți mai multe supape simple
- Controlați direcția și viteza cilindrului sau motorului
Supape de control al presiunii
- Controlați presiunea sistemului mai degrabă decât debitul
- Includeți supape de siguranță și supape de reducere a presiunii
- Mențineți presiunea de funcționare în siguranță
Proporțional față de alte tipuri de supape
Înțelegerea modului în care supapele proporționale se compară cu alte tehnologii vă ajută să luați decizii mai bune.
Supape proporționale vs
| Caracteristică | Supape de pornire/oprire | Supape proporționale |
|---|---|---|
| Tip control | Binar (deschis/închis) | Continuu (variabil) |
| Controlul fluxului | Debit complet sau fără debit | Orice flux de la 0-100% |
| Șoc de sistem | Ridicat (schimbări bruște) | Scăzut (tranziții ușoare) |
| Utilizarea energiei | Adesea risipitor | Eficient (se potrivește cu cererea) |
| Complexitate | Circuite simple | Electronice mai complexe |
| Cost | Cost inițial scăzut | Cost inițial mai mare |
Supape proporționale vs servovalve
| Caracteristică | Supape proporționale | Servovalve |
|---|---|---|
| Precizie | Bun (±2-5%) | Excelent (±0,5%) |
| Viteza de răspuns | Moderat (2-50 Hz) | Foarte rapid (>100 Hz) |
| Cost | Moderat | Ridicat (de 10-20 de ori mai mult) |
| Toleranță la contaminare | Ridicat | Scăzut (necesită ulei foarte curat) |
| Complexitate | Moderat | Ridicat |
| Întreţinere | Standard | Specializat |
Când să alegeți fiecare tip
Alegeți valve de pornire/oprire când:
- Ai nevoie doar de control simplu deschis/închis
- Costul este principala preocupare
- Aplicația poate tolera șocurile și vibrațiile
- Nu este necesar un control precis
Alegeți valve proporționale când:
- Aveți nevoie de control variabil al vitezei sau poziției
- Funcționarea lină este importantă
- Eficiența energetică contează
- Precizia moderată este suficientă
- Lucrul în medii industriale tipice
Pentru specificul hidraulic, vezighidaj supapelor proporționale hidraulice
Alegeți servovalve când:
- Este necesară o precizie ultra-înaltă
- Este nevoie de un răspuns foarte rapid
- Costul este secundar performanței
- Puteți menține un lichid hidraulic foarte curat
- Aplicația o cere (aerospațială, testare)
Valori cheie de performanță pe care trebuie să le cunoașteți
Atunci când selectați o supapă proporțională, mai multe valori de performanță determină cât de bine va funcționa în aplicația dvs.
Evaluări de debit și presiune
Debit maxim
- De obicei specificat la o cădere standard de presiune (cum ar fi 5 bar sau 70 psi)
- Domenii tipice: 7-1000 L/min (2-260 GPM)
- Alegeți în funcție de cerințele dvs. de viteză a actuatorului
Presiune maximă
- Limită sigură de presiune de funcționare
- Domenii tipice: 280-400 bar (4000-5800 psi)
- Trebuie să depășească presiunea maximă a sistemului dumneavoastră
Căderea de presiune
- Pierderea de presiune pe supapă la debitul nominal
- Mai jos este mai bine pentru eficiență
- Tipic: 5-35 bar (70-500 psi) la debitul nominal
Acuratețe și repetabilitate
histerezis
Diferența de ieșire la apropierea aceluiași punct din direcții diferite
- Tipic: 2-5% din scara maximă
- Mai jos este mai bine pentru aplicații de precizie
Liniaritate
Cât de aproape debitul supapei urmează semnalul de intrare
- Tipic: ±2% din scara maximă
- Supapele liniare sunt mai ușor de controlat
Repetabilitate
Consecvență la revenirea la același semnal de intrare
- Tipic: ±1-3% din scara maximă
- Important pentru o producție consistentă
Banda moartă
Interval de semnal de intrare care nu produce nicio ieșire
- Tipic: 2-5% din intervalul complet al semnalului
- Cauzat de suprapunerea bobinei, necesar pentru etanșare
Tabel de comparație a performanței
| Tip supapă | Gama de debit | Presiune | Timp de răspuns | histerezis | Toleranță la contaminare | Cost relativ |
|---|---|---|---|---|---|---|
| Proporțional de bază | 7-100 L/min | Până la 280 bar | 20-100 ms | 3-5% | Ridicat | 2-4x |
| Proporțional în buclă închisă | 7-1000 L/min | Până la 350 bar | 10-50 ms | 1-2% | Ridicat | 4-8x |
| Servo-proporțional | 10-500 L/min | Până la 350 bar | 5-20 ms | <1% | Moderat | 8-15x |
