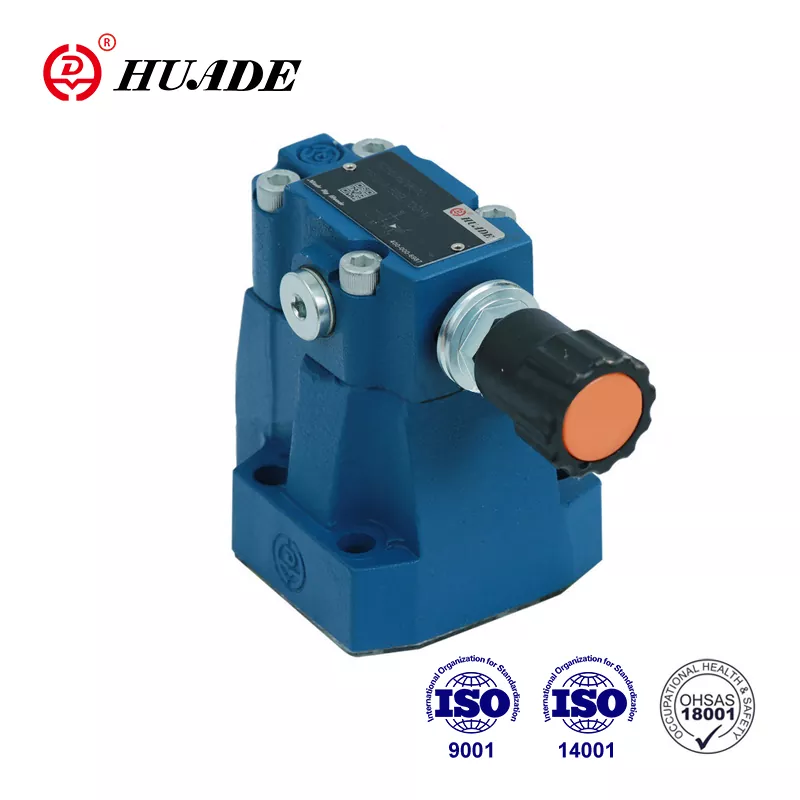

Ce este o supapă de reducere a presiunii?

2025-08-28

Actualizat pe 2025-09-20
William Leo
Supapă de presiune

Te-ai întrebat vreodată cum devine casa ta o presiune constantă a apei, chiar dacă sistemul de apă al orașului funcționează la presiuni mult mai mari? Sau cum fabricile își păstrează echipamentele în siguranță de vârfurile periculoase de presiune? Supapele de reducere a presiunii (PRV) sunt eroii necunoscuti care lucrează 24/7 în spatele scenei.

În acest ghid, vom detalia tot ce trebuie să știți despre supapele de reducere a presiunii în termeni simpli. Fie că sunteți un proprietar de casă care încearcă să vă protejați aparatele electrocasnice, un inginer care proiectează sisteme sau pur și simplu sunteți curios despre cum funcționează lucrurile, veți pleca cu cunoștințe practice pe care le puteți folosi efectiv.

Ce este o supapă de reducere a presiunii?

O supapă de reducere a presiunii este un tip special de supapă care reduce automat presiunea mare a apei sau a gazului la un nivel mai sigur și mai stabil. Gândiți-vă la el ca la un „gardist” de presiune care vă protejează țevile, aparatele și echipamentele de deteriorare.

Analogie simplă:Imaginați-vă că încercați să umpleți un pahar delicat cu apă dintr-un furtun puternic de incendiu. Fără vreo modalitate de a reduce această presiune intensă, ai sparge sticla instantaneu. Un PRV funcționează ca o duză inteligentă care reglează automat debitul de apă pentru a vă umple paharul ușor, indiferent de câtă presiune este în spatele lui.

De ce avem nevoie de supape de reducere a presiunii?

Principalele motive pentru care folosim PRV-uri includ:

Siguranţă:Presiunea ridicată poate cauza spargerea conductelor sau defectarea periculoasă a echipamentelor
Protecția echipamentului:Previne deteriorarea aparatelor și utilajelor scumpe
Stabilitatea procesului:Asigură performanță constantă în procesele de producție și industriale
Conservarea apei:Previne pierderea prin menținerea nivelurilor optime de presiune
Economii de energie:Reduce costurile energetice prin optimizarea eficienței sistemului

Cum funcționează o supapă de reducere a presiunii?

Principiul de bază din spatele tuturor PRV-urilor este surprinzător de simplu: ele folosesc presiunea din aval (de ieșire) pentru a controla cât de mult se deschide sau se închide supapa.

Procesul de bază

Presiunea mare intră în supapă din partea din amonte (admisie)
Un mecanism de detectare (cum ar fi un arc și o diafragmă) monitorizează presiunea de ieșire
Supapa își reglează automat deschiderea pe baza acestui feedback
Presiunea constantă, mai mică, curge în sistemul dumneavoastră

Este ca și cum ai avea un asistent inteligent care urmărește constant presiunea apei și o reglează perfect fără ca tu să fii nevoit să faci nimic.

Componentele cheie

Fiecare PRV are aceste părți principale:

Corpul supapei:Carcasa principală care conține toate componentele
Diafragma sau piston:Detectează presiunea de ieșire și se deplasează pentru a controla supapa
Primăvară:Oferă forța care stabilește nivelul de presiune dorit
Șurub de reglare:Vă permite să schimbați setarea presiunii de ieșire
Scaun și disc de supapă:Părțile care controlează de fapt fluxul

Tipuri de supape de reducere a presiunii

Nu toate PRV-urile sunt create egale. Există două categorii principale, fiecare cu propriile puncte forte:

1. PRV cu acțiune directă (încărcate cu primăvară)

Acestea sunt tipurile mai simple și mai comune pe care le veți găsi în majoritatea caselor și întreprinderilor mici.

Cum funcționează:Un arc împinge o diafragmă, care controlează direct deschiderea supapei în funcție de presiunea de ieșire.

Cel mai bun pentru:

Sisteme de apă pentru locuințe
Aplicații comerciale mici
Configurații simple în care precizia înaltă nu este esențială

Pro:

Mai puțin costisitoare
Ușor de instalat și întreținut
Răspuns rapid la schimbările de presiune
Foarte de incredere

Contra:

Presiunea poate „scădea” (scădea) pe măsură ce debitul crește
Mai puțin precis decât tipurile acționate cu pilot
Capacitate de debit limitată

2. PRV-uri pilotate

Aceștia sunt caii de muncă grei utilizați în aplicații mai mari și mai solicitante.

Cum funcționează:O supapă mică „pilot” controlează o supapă principală mai mare, folosind presiunea de intrare pentru a ajuta la reglarea debitelor mari cu mare precizie.

Cel mai bun pentru:

Sistemele municipale de apă
Procese industriale mari
Aplicații care necesită precizie ridicată
Sisteme cu cerințe de debit foarte diferite

Pro:

Control foarte precis al presiunii
Scădere minimă de presiune
Gestionați fluxuri mult mai mari
Performanță mai bună cu cerințe diferite

Contra:

Mai scump
Mai complex (mai multe piese care se pot uza)
Necesită mai multă expertiză în întreținere

Aplicații comune: Unde veți găsi PRV-uri

Supapele de reducere a presiunii sunt peste tot odată ce știți ce să căutați:

În Casa Ta

Protecția boilerului de apă:Previne deteriorarea de la presiunea mare a apei din oraș
Siguranța aparatului:Protejează mașinile de spălat, mașinile de spălat vase și aparatele de făcut gheață
Corpuri sanitare:Asigură o presiune confortabilă a apei la robinete și dușuri

Sisteme Municipale de Apă

Zone de presiune districtuale:Reduce presiunile mari de transmisie pentru cartiere
Puncte de intrare în clădire:Reduce presiunea de la rețeaua stradală
Protectie impotriva incendiilor:Menține presiunea corespunzătoare pentru sistemele de sprinklere

Aplicații industriale

Sisteme cu abur:Reduce aburul de înaltă presiune la niveluri utilizabile pentru încălzire și procese
Prelucrare chimică:Menține presiuni precise pentru reacții și echipamente
Petrol și gaze:Controlează presiunile în conducte și echipamente de procesare
Fabricare:Asigură o presiune constantă pentru uneltele și echipamentele pneumatice

Studii de caz din lumea reală: PRV-urile în acțiune

Studiu de caz 1: Dezastrul cafelei de 50.000 USD

Un prăjitor de cafea de specialitate din Seattle a aflat despre importanța PRV pe calea grea. Espressorul lor scump, italian, necesita o presiune de exact 9 bari, dar presiunea apei din oraș a crescut la 12 bari în perioadele de utilizare redusă. Rezultat? 50.000 de dolari daune echipamentelor pe parcursul a șase luni.

Soluţie:Un PRV pilotat de 200 USD cu o precizie de ±2%. Gata cu echipamentul deteriorat, iar calitatea cafelei s-a îmbunătățit, deoarece presiunea a rămas constantă.

Lecţie:Uneori, cea mai ieftină parte previne cele mai scumpe probleme.

Studiu de caz 2: Eroii spitalului

În timpul COVID-19, sistemul de gaze medicale al unui spital din New York s-a confruntat cu fluctuații extreme ale cererii. Vechile lor PRV-uri cu acțiune directă nu au putut face față schimbărilor rapide ale fluxului, provocând fluctuații periculoase de presiune în ventilatoare.

Soluţie:PRV-uri inteligente cu monitorizare în timp real. Acum, sistemul se adaptează automat la modificările cererii în câteva secunde, iar întreținerea poate identifica problemele înainte ca acestea să devină critice.

Lecţie:În aplicațiile critice pentru viață, tehnologia inteligentă nu este un lux - este o necesitate.

Alegerea PRV potrivită: Ce trebuie să știți

Selectarea supapei de reducere a presiunii potrivite nu înseamnă doar alegerea uneia de pe raft. Iată care sunt factorii cheie de luat în considerare:

1. Cerințe de presiune

Presiune de intrare:Cât de mare intră presiunea?
Presiune de iesire:De ce presiune aveți nevoie pentru aplicația dvs.?
Raportul de presiune:Diferența dintre presiunile de intrare și de ieșire

2. Cerințe de flux

Debit maxim:Câtă apă sau gaz trebuie să curgă la cererea de vârf?
Debit minim:Care este cel mai mic debit pe care îl veți avea?
Variația debitului:Cererea dumneavoastră se schimbă dramatic pe parcursul zilei?

3. Tipul fluidului și condițiile

Ce curge:Apă, abur, gaz sau substanțe chimice?
Temperatură:Fluidele fierbinți necesită materiale diferite
Corozivitate:Unele lichide consumă anumite materiale

4. Cerințe de acuratețe

Cât de precis:Aveți nevoie de presiune cu ±1% sau este în regulă ±10%?
Stabilitate:Cât de important este ca presiunea să rămână constantă pe măsură ce debitul se modifică?

5. Selectarea materialului

Diferitele materiale funcționează mai bine pentru diferite aplicații:

Bronz/alamă:Bun pentru sistemele de apă, certificat NSF pentru apă potabilă
Fontă:Puternic și economic pentru sisteme mari de apă
Oţel inoxidabil:Cel mai bun pentru temperaturi ridicate, aplicații corozive sau sanitare
Aliaje speciale:Pentru condiții extreme, cum ar fi procesarea chimică la presiune înaltă

Caracteristici de performanță: înțelegerea numerelor

Când evaluați PRV-urile, veți vedea câteva specificații importante:

Precizie

Aceasta vă spune cât de aproape vă poate menține supapa presiunea setată. De exemplu:

Acțiune directă:De obicei ±10-20%
Acționat cu pilot:De obicei ±1-5%
Modele de înaltă precizie:Poate atinge <±1%

Înțelegerea lui Droop: The Performance Killer

Gândește-te la cădere ca la un halterofil obosit. Când începeți să ridicați pentru prima dată, puteți ține 100 de lire sterline. Dar pe măsură ce obosești (debit mai mare), brațele încep să tremure și să scadă mai jos (căderi de presiune).

Exemplu vizual:
Presiune setată: 50 PSI
La debit scăzut (10 GPM): Presiune reală = 50 PSI ✓
La debit mare (100 GPM): presiunea reală scade la 45 PSI ✗

Această cădere de 5 PSI este „cădere” - și poate cauza probleme majore în sistemele care au nevoie de presiune constantă.

Coeficientul de curgere (Cv) simplificat

Iată cel mai simplu mod de a înțelege Cv: este câți galoane pe minut curg prin supapă la o cădere de presiune de 1 PSI.

Matematică din lumea reală:Dacă aveți nevoie de 50 GPM și aveți o cădere de presiune de 25 PSI:
Cv necesar = 50 ÷ √25 = 50 ÷ 5 = 10

Pentru un sfat:Întotdeauna mărimea cu 30% mai mare decât cea calculată. Deci ai alege o supapă Cv = 13, nu exact 10.

Raportul de turndown

Aceasta arată gama de debite pe care supapa le poate controla eficient:

Acțiune directă:Aproximativ 10:1 (dacă debitul maxim este de 100 GPM, minim controlabil este de 10 GPM)
Acționat cu pilot:Până la 100:1 sau mai mult

Cele mai bune practici de instalare

Chiar și cel mai bun PRV nu va funcționa corect dacă nu este instalat corect. Iată punctele cheie:

Înainte de Valve

Instalați o sită:Previne resturile să blocheze supapa
țeavă dreaptă:Lăsați cel puțin 5 diametre de țeavă de țeavă dreaptă înaintea supapei
Supapă de închidere:Pentru întreținere și izolare de urgență

După Valve

Manometru:Pentru a monitoriza presiunea de ieșire
țeavă dreaptă:Cel puțin 2 diametre de țeavă după supapă
Supapa de limitare:Pentru siguranță în cazul în care PRV nu se închide

Sfaturi generale

Dimensiunea corecta:Nu potriviți doar dimensiunea conductei - calculați pe baza cerințelor de debit
Instalare orizontala:De obicei preferat pentru accesibilitate și funcționare corectă
Sprijiniți corespunzător:Nu lăsați supapa să suporte greutatea conductei

Depanarea problemelor comune

PRV-urile sunt de încredere, dar pot dezvolta probleme. Iată cele mai frecvente probleme și cauzele lor probabile:

Problemă: Presiunea de ieșire prea mare

Cauze posibile:

Supapa blocată deschisă din cauza resturilor
Oboseala sau deteriorarea primăverii
Defecțiunea diafragmei
Ajustare incorectă

Problemă: Presiunea de ieșire prea scăzută

Cauze posibile:

Supapa blocată parțial închisă
Supapă subdimensionată pentru aplicație
Cădere excesivă de presiune pe supapă

Problemă: fluctuații ale presiunii

Cauze posibile:

„Vânătoare” supapelor din cauza supradimensionării
Instalare necorespunzătoare (prea aproape de fitinguri sau pompe)
Componentele supapei uzate

Problemă: Funcționare zgomotoasă

Cauze posibile:

Cavitație (cădere de presiune prea mare)
Supapă supradimensionată care funcționează la deschideri foarte joase
Viteză mare prin supapă

Viitorul supapelor de reducere a presiunii

Industria PRV evoluează cu noile tehnologii:

PRV-uri inteligente

Supapele moderne pot include:

Senzori de presiunepentru monitorizare în timp real
Comenzi electronicepentru reglarea de la distanță
Înregistrarea datelorpentru planificarea întreținerii
Capabilitati de comunicarepentru integrarea cu sistemele de management al clădirilor

Integrare IoT

PRV-urile inteligente se pot conecta acum la Internetul lucrurilor (IoT), permițând:

Monitorizare de la distanțăde oriunde
Întreținere predictivăpe baza datelor de performanță
Optimizare automatăa setărilor de presiune
Integrare cu sistemele inteligente de clădire

Materiale avansate

Noile materiale fac PRV-uri:

Mai durabilîn medii dure
Mai performantecu caracteristici de curgere îmbunătățite
Mai usor de intretinutcu caracteristici de autocuratare

Inteligența de piață: ce determină inovația PRV

Piața globală de PRV a atins 3,3 miliarde de dolari în 2022 și se estimează că va ajunge la 4,4 miliarde de dolari până în 2030 - aceasta este o rată de creștere anuală solidă de 3,5%. Dar ceea ce este cu adevărat interesant este de ce această piață se extinde:

Factori reali de piață (dincolo de titluri)

Criza infrastructurii:Numai în SUA, sistemele de apă pierd zilnic 6 miliarde de galoane din cauza îmbătrânirii conductelor și a gestionării necorespunzătoare a presiunii. Orașe precum Flint au descoperit că presiunea ridicată accelerează contaminarea cu plumb - dintr-o dată, PRV-urile au devenit instrumente de sănătate publică, nu doar componente de inginerie.

Smart City Push:Agenția națională de apă din Singapore raportează economii de apă de 15% după instalarea PRV-urilor inteligente în rețeaua lor. Când orașele văd acest tip de rentabilitate a investiției, adoptarea se accelerează rapid.

Războaiele eficienței industriale:Fabricile chimice care utilizează sisteme PRV avansate raportează economii de energie de 8-12%. Într-o industrie în care marjele sunt strânse, asta schimbă jocul.

Cine câștigă cu adevărat (și de ce)

Emerson (marca Fisher):Domină petrolul și gazele cu tehnologia lor inteligentă cu supape. Integrarea lor digitală a ajutat Shell să reducă timpul neplanificat cu 35% la o singură unitate.
Spirax-Sarco:Specialiștii în abur care au scris literalmente cartea despre eficiența energetică. Companiile de produse alimentare și băuturi jură pe ele, deoarece controlul temperaturii aburului poate face sau distruge calitatea produsului.
wați:Mișcare inteligentă care se concentrează pe rezidențiale și comerciale ușoare. Au colaborat cu marii constructori, astfel încât PRV-urile lor sunt acum standard în multe proiecte de construcții noi.

Ghid de selecție rapidă: tăiați prin confuzie

Arborele decizional de 30 de secunde

Întrebarea 1: Este pentru casa ta?
DA → Acțiune directă, bronz/alamă, certificat NSF
NU → Continuați să citiți

Întrebarea 2: aveți nevoie de presiune în interval de ±1%?
DA → PRV pilotat sau inteligent
NU → Acțiunea directă este în regulă

Întrebarea 3: Debit mai mult de 100 GPM?
DA → Cu siguranță pilotat
NU → Oricare tip funcționează

Întrebarea 4: Produse chimice dure sau temperatură ridicată?
DA → Corp din oțel inoxidabil sau aliaj special
NU → Bronzul/fierul este bine

Recomandări de marcă în funcție de aplicație

Aplicație	Alegerea de top	Opțiune de buget	De ce
Rezidențial	Wați 25AUB	Zurn Wilkins	Certificat NSF, service ușor
HVAC comercial	Spirax Sarco 25P	Armstrong GP-400	Fiabilitate dovedită, turndown larg
Abur industrial	Fisher tip 67CFR	Spirax Sarco 25P	Materiale la temperaturi ridicate, control precis
Prelucrare chimică	Emerson Fisher 4160	Seria Parker PRD	Materiale exotice disponibile

Nota:Consultați-vă întotdeauna cu distribuitorii locali pentru prețurile și disponibilitatea actuală

Verificarea realității costurilor: ce veți plăti de fapt

PRV-uri rezidențiale (3/4" - 1")

Acțiune directă de bază: 75-200 USD
Acțiune directă premium: 200-400 USD
Rezidențial inteligent: 300-600 USD

PRV-uri comerciale (1" - 4")

Acțiune directă: 300-1.500 USD
Operat cu pilot: 800-3.500 USD
Reclamă inteligentă: 1.200-5.000 USD

PRV-uri industriale (4"+)

Standard pilotat: 2.000-15.000 USD
Performanță ridicată: 5.000-25.000 USD
Industrial inteligent: 8.000-50.000 USD+

Costuri ascunse pentru buget

Instalare: 200-2.000 USD (în funcție de complexitate)
Întreținere anuală: 100-500 USD
Reparații de urgență: 500-5.000 USD
Timp de nefuncționare a sistemului: Adesea, costul supapei este de 10 ori mai mare decât producția pierdută

Pentru un sfat:Un PRV de 500 USD care previne o defecțiune majoră a echipamentului se amortizează instantaneu. Am văzut că PRV-uri rezidențiale de 200 de dolari economisesc proprietarilor de case peste 10.000 de dolari în înlocuiri de electrocasnice.
