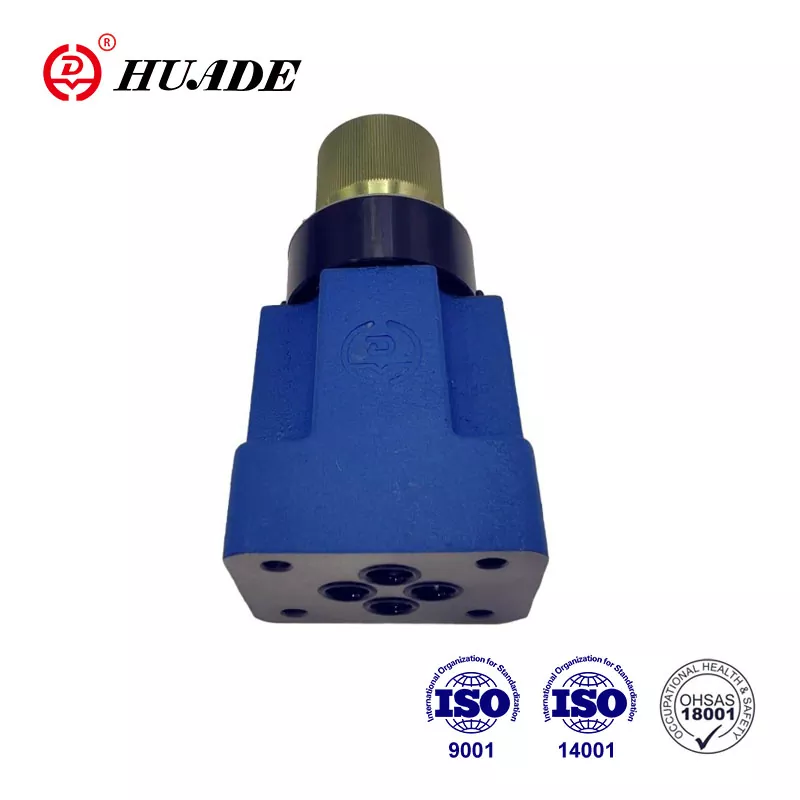

Valva de control a fluxului hidraulic pe 2 moduri: un ghid complet

O supapă de control a fluxului hidraulic cu 2 sensuri este o componentă crucială în sistemele hidraulice care controlează cât de rapid se deplasează fluidul printr -un circuit. Gândiți -vă la el ca la un robinet de apă - îl puteți transforma pentru a controla câtă apă curge. În sistemele hidraulice, aceste supape controlează viteza mașinilor precum excavatoarele, mașinile de turnare prin injecție și echipamentele din fabrică.

De ce contează controlul fluxului în sistemele hidraulice

În orice sistem hidraulic, trei lucruri sunt esențiale:

• Presiune- Determină câtă forță sau putere obțineți
• Direcţie- Controlează ce mod se mișcă lucrurile
• Flux- controlează cât de repede se mișcă lucrurile

Cum funcționează o supapă de control a fluxului hidraulic cu 2 sensuri?

Părți de bază ale supapei

Fiecare supapă de control a fluxului hidraulic cu 2 sensuri are aceste părți principale:

• Corpul supapei- Învelișul exterior care se conectează la liniile hidraulice
• Deschiderea accelerației- un mic decalaj prin care lichidul curge
• Element de control- se mișcă pentru a face decalajul mai mare sau mai mic
• Mecanism de reglare- Vă permite să controlați supapa (buton manual sau semnal electric)
• Primăvară- ajută supapa să revină la poziția sa de pornire

Știința din spatele controlului fluxului

Când lichidul hidraulic curge printr -o mică deschidere, creează rezistență. Acest principiu de control al vitezei hidraulice este ceea ce face ca aceste supape să funcționeze. Formula de bază este:

Acest lucru înseamnă:

• Deschidere mai mare = mai mult flux = viteză mai rapidă
• Deschidere mai mică = mai puțin flux = viteză mai lentă
• Presiune mai mare = mai mult debit (dacă deschiderea rămâne aceeași)

Pentru aplicațiile de supapă de cilindru hidraulic, această relație controlează direct cât de repede se mișcă pistonul. În sistemele hidraulice de control al motorului, determină viteza de rotație.

Care sunt tipurile de supape de control a fluxului hidraulic în 2 sensuri?

1. Valve simple de accelerație (necompensat)

Acestea sunt cel mai de bază tip. Ei lucrează ca un robinet manual de apă:

Cum funcționează:Reglați manual un buton pentru a schimba dimensiunea de deschidere

Cel mai bun pentru:Aplicații simple în care viteza exactă nu este critică

2. supapele de control compensate de presiune compensate

Acestea sunt mult mai inteligente. Se ajustează automat pentru a menține debitul constant chiar și atunci când presiunea se schimbă.

Cum funcționează:Un mecanism special în interior menține diferența de presiune pe constantă de deschidere a accelerației

Cel mai bun pentru:Mașini de precizie, linii de producție automate

3. Presiunea și temperatura supape compensate

Acestea sunt cel mai avansat tip. Se ajustează atât pentru modificările de presiune, cât și pentru temperatură.

Cum funcționează:Materialele speciale din interior răspund la schimbările de temperatură și reglați automat supapa

Cel mai bun pentru:Aerospațial, echipamente de testare, aplicații critice

Ce metodă de control ar trebui să alegeți pentru supapa de control a fluxului hidraulic?

Control manual

Ce este:Roți de mână, butoane sau șuruburi pe care le întoarceți cu mâna

Când trebuie să folosiți:Mașini simple care nu au nevoie de control automat

Exemple:Echipamente de bază ale magazinului, prese manuale

Control electric

Valve solenoide (pornit/oprit)

• Funcţie:Control simplu de pornire/oprire ca un comutator de lumină
• Bun pentru:Operații de bază/oprire de bază
• Prescripţie:Nu se poate oferi un control lin de viteză lină

Supape proporționale

• Funcţie:Control lină bazat pe semnale electrice (0-10V sau 4-20mA)
• Timp de răspuns:50-80 Hz (suficient de rapid pentru majoritatea aplicațiilor)
• Bun pentru:Turnare prin injecție, automatizare generală

Valve servo

• Funcţie:Control ultra-precis cu feedback de poziție
• Timp de răspuns:150-200 Hz (foarte rapid)
• Bun pentru:Fabricarea aerospațială, de înaltă precizie

Comparație de performanță

Tip de control	Precizie	Viteză	Cost	Cea mai bună utilizare
Manual	Scăzut	Lent	Scăzut	Echipament simplu
Solenoid	Scăzut	Rapid	Scăzut	On/Off Control
Proporţional	Mediu-înalt	Mediu	Mediu	Automatizare generală
Servo	Foarte mare	Foarte repede	Ridicat	Aplicații de precizie

Instalare și proiectare a sistemului

Unde ar trebui instalată o supapă de control a debitului cu 2 sensuri?

Puteți instala supape de control al fluxului în trei moduri:

Control de intrare (contor)

• Controlează uleiul care intră în cilindru
• Bun pentru sarcini pozitive (cum ar fi ridicarea)
• Risc: poate provoca cavitație dacă nu este proiectat corect

Control de ieșire (contor-out)

• Controlează uleiul care iese din cilindru
• Bun pentru încărcături negative (cum ar fi scăderea obiectelor grele)
• Oferă un control mai bun, dar o presiune mai mare

Controlul bypass

• Trimite ulei suplimentar înapoi la rezervor
• Mai puțin eficient, dar mai simplu
• Bun pentru aplicațiile care au nevoie de viteză variabilă

Sfaturi de proiectare pentru cele mai bune performanțe

• Dimensiunea corectă:Alegeți supape care funcționează la 20-80% din deschiderea lor maximă
• Mențineți uleiul curat:Utilizați o filtrare adecvată (standardul ISO 4406)
• Luați în considerare temperatura:Asigurați -vă că supapele funcționează în intervalul dvs. de temperatură
• Plan de întreținere:Lăsați spațiu pentru reglarea și înlocuirea supapei

Aplicații din lumea reală

Echipamente de fabricație

Mașini de modelare prin injecție

• Folosiți supape proporționale pentru un control precis al vitezei
• Etape de viteză multiplă pentru diferite părți ale ciclului
• Economisește energie și îmbunătățește calitatea produsului

Mașini -unelte

• Abordare rapidă, feed lent, cicluri de întoarcere rapidă
• Supape cu came pentru comutarea automată a vitezei
• Îmbunătățește finisarea suprafeței și durata de viață a sculelor

Echipament mobil

Excavatoare și încărcătoare

• Partajarea fluxului între mai multe funcții
• Sisteme de sensibilitate la sarcină pentru eficiență
• Control neted al operatorului

Macarale și echipamente de ridicare

• Supapele de reținere a sarcinii împiedică coborârea necontrolată
• Controlul precis al vitezei pentru siguranță
• Capacitate de scădere a situațiilor de urgență

Aerospațial și apărare

• Valve servo ușoare
• Fiabilitate ridicată în condiții extreme
• Control precis pentru suprafețele de zbor

Alegerea supapei potrivite: un ghid pas cu pas

Producători și produse de top

Branduri de frunte

Bosch Rexroth

• Ventilele din seria 2FRM și 2FR
• Standard pentru industrie pentru precizie
• Suport tehnic excelent

Parker Hannifin

• Serii de fluxuri color cu inele de reglare codate în culori
• O gamă largă de dimensiuni și opțiuni
• Bună disponibilitate la nivel mondial

Port hidrat

• Valvele DSJ și SF din seria SF
• Design modular pentru o integrare ușoară
• Capacități de înaltă presiune

Eaton

• Valve de cartuș (seria SICV)
• Modelele de economisire a spațiului
• Capacități multifuncționale

Danfoss

• Grupuri de valve proporționale din PVG
• Proiectat pentru echipamente mobile
• Soluții personalizabile

Ce să cauți atunci când cumpără

• Specificațiile tehnice se potrivesc nevoilor dvs.
• Documentare tehnică bună
• Servicii și asistență locală
• Perioade rezonabile de plumb
• Prețuri competitive
• Fiabilitate dovedită în industria dvs.

Tendințele viitoare în tehnologia de control al fluxului

Supape inteligente și integrare IoT

Ventilele moderne sunt din ce în ce mai inteligente cu:

• Senzori încorporați pentru monitorizare
• Capabilități de comunicare fără fir
• Alerte de întreținere predictivă
• Reglare la distanță și monitorizare

Materiale avansate

Materiale noi fac supape:

• Mai rezistent la purtare
• Mai bine la temperaturi extreme
• Mai lung
• Mai eficient

Focusul eficienței energetice

Noile modele se concentrează pe:

• Reducerea deșeurilor de energie
• O gestionare mai bună a căldurii
• Evaluări de eficiență îmbunătățite
• Conformitatea mediului

Probleme și soluții comune

Problemă	Soluţie
Viteza variază cu încărcarea	Actualizare la supapa compensată de presiune
Timp slab de răspuns	Verificați aerul în sistem, luați în considerare servo Valve
Vânătoare de supapă sau oscilare	Adăugați amortizare, verificați rigiditatea sistemului
Generarea excesivă de căldură	Verificați dimensionarea supapei, luați în considerare controlul bypass
Performanță inconsistentă	Îmbunătățiți filtrarea uleiului, verificați dacă există componente uzate

Întreținere și depanare

Sarcini de întreținere regulate

• Verificați curățenia uleiului- Schimbați filtrele în mod regulat
• Monitorizați temperatura de funcționare- Păstrați în limitele producătorului
• Verificați pentru scurgeri externe- Adresa imediat
• Timpuri de răspuns ale testului- Comparați cu măsurătorile de bază
• Calibrați semnalele de control- Asigurați -vă precizia în timp

Semne de avertizare pentru a urmări

• Răspuns lent
• Viteze inconsistente
• Zgomote neobișnuite
• Scurgeri externe
• Căldură excesivă

Considerații privind costurile

Costuri inițiale

• Valve simple de accelerație: 50 $-200 $
• Supape proporționale: 300 $-1.500 USD
• Valve servo: 1.000 $-5.000 $+

Costuri pe termen lung

• Economii de eficiență energetică
• Întreținere redusă
• Calitatea îmbunătățită a produsului
• Mai puțin timp de oprire

Factori ROI

• Îmbunătățirile vitezei de producție
• Consistența calității
• Economii de energie
• Reducerea întreținerii

Concluzie

Valvele de control hidraulice în 2 moduri sunt esențiale pentru controlul vitezei în sistemele hidraulice. Cheia este alegerea tipului potrivit pentru aplicația dvs .:

• Valve simple de accelerațiepentru aplicații de bază, cu costuri reduse
• Supapele compensate de presiunepentru performanță constantă
• Valve servopentru cele mai mari nevoi de precizie

Amintiți -vă că supapa este doar o parte a sistemului dvs. hidraulic. Succesul depinde de proiectarea corespunzătoare a sistemului, de dimensionarea corectă, de întreținerea bună și de alegerea componentelor de calitate de la producători de renume.

Costul alegerii greșite: ce se întâmplă când greșești

Selectarea supapei de control a debitului greșit poate duce la probleme grave și consecințe costisitoare:

Probleme de performanță:

• Viteze inconsistente- Mașinile dvs. nu vor funcționa în mod fiabil
• Produse de calitate slabă- Procese de fabricație inconsistente
• Riscuri de siguranță- Comportamentul imprevizibil al mașinii poate provoca accidente

Impact financiar:

• Deșeuri energetice- Supapele slab potrivite pot crește consumul de energie cu 15-30%
• Eșecul echipamentului prematur- Dimensiunea greșită a supapei provoacă o uzură excesivă pe pompe, cilindri și motoare
• Întârzieri de producție- Controlul vitezei hidraulice fără încredere duce la perioade de oprire și termene ratate
• Costuri de întreținere- Supapele incorecte necesită un serviciu și înlocuire mai frecventă

Probleme la nivel de sistem:

• Acumularea de căldură- Valvele ineficiente generează exces de căldură, reducând viața uleiului
• Deteriorarea pompei- Controlul greșit al debitului poate provoca cavitația pompei sau supraîncălzirea
• Nepotrivire a valvei cilindrului hidraulic- Sigilii necorespunzătoare de daune și provoacă scurgeri interne

Indiferent dacă construiți o mașină nouă sau actualizați una existentă, înțelegerea acestor elemente fundamentale vă va ajuta să faceți alegerea corectă și să obțineți cele mai bune performanțe din sistemul dvs. hidraulic.

Resurse suplimentare

Pentru informații tehnice mai detaliate, consultați:

• Site -uri web ale producătorilor (Bosch Rexroth, Parker, Hawe)
• Standard simboluri hidraulice ISO 1219
• Manuale de inginerie hidraulică
• Distribuitori hidraulici locali pentru asistență pentru aplicații

Acest ghid oferă o bază pentru înțelegerea supapelor de control a fluxului hidraulic în 2 sensuri. Pentru aplicații specifice, consultați întotdeauna cu ingineri hidraulici și urmați recomandările producătorului.
