Atunci când un cilindru pneumatic se mișcă prea repede sau se luptă cu mișcarea de alunecare, soluția constă de obicei în selectarea și instalarea corespunzătoare a supapei de control al debitului. O supapă pneumatică de control al debitului reglează debitul de aer comprimat pentru a controla viteza actuatorului, făcându-l esențial pentru orice sistem automat care necesită sincronizare precisă a mișcării. Spre deosebire de omologii lor hidraulici, aceste supape trebuie să se ocupe de dinamica fluidelor compresibile în care rapoartele de presiune și condițiile de curgere sonică schimbă fundamental caracteristicile de control.

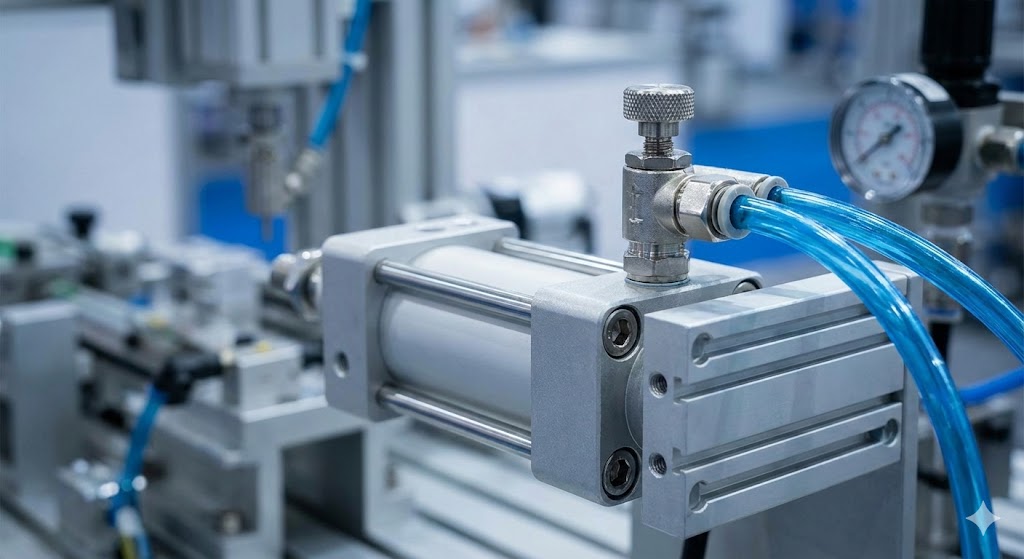

Cum funcționează supapele pneumatice de control al debitului
Funcția de bază implică crearea unei restricții variabile în calea aerului. Pe măsură ce aerul comprimat trece prin orificiul îngust, energia presiunii se transformă în energie cinetică, producând o cădere de presiune care reduce debitul în aval. Dar aerul comprimat se comportă diferit față de lichidele incompresibile, introducând complexități care afectează stabilitatea controlului.
Când aerul trece printr-o restricție, relația dintre presiunea din amonte ($P_1$) și presiunea din aval ($P_2$) determină regimul de curgere. La căderi moderate de presiune, debitul crește proporțional cu diferența de presiune. Cu toate acestea, odată ce raportul de presiune $P_2/P_1$ scade sub o valoare critică (de obicei, în jurul valorii de 0,528 pentru aer), viteza fluxului la gât atinge viteza sonică locală. Această condiție, numită flux sufocat sau flux sonic, reprezintă o limită fundamentală.
În debitul sufocat, reducerea în continuare a presiunii din aval nu mai crește debitul masic. Fluxul a „maximizat” efectiv la viteza sunetului prin acea dimensiune a orificiului. Acest fenomen fizic asigură stabilitate inerentă sistemelor pneumatice.
Standardul de evaluare a debitului ISO 6358Valorile Cv hidraulice tradiționale sunt scurte pentru aplicațiile pneumatice, deoarece se bazează pe debitul de apă incompresibil. Standardul ISO 6358 abordează acest lucru cu doi parametri:
- Conductanță sonică (C):Capacitatea maximă de debit în condiții de blocare, exprimată în dm³/(s·bar).
- Raportul de presiune critic (b):Punctul de tranziție între fluxul subsonic și cel sonic (de obicei 0,2 la 0,5).
Ecuațiile de curgere bazate pe acești parametri sunt:
Pentru flux sufocat când $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Pentru flux subsonic când $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Unde $K_t$ este factorul de corecție a temperaturii.

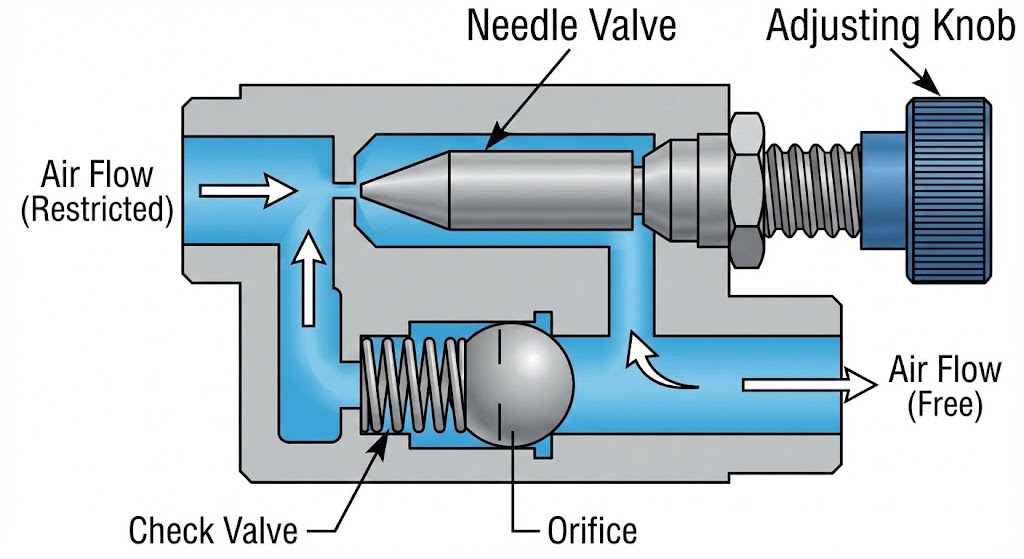

Constructii interne si componente
Un regulator obișnuit de viteză combină două funcții într-un singur corp compact: clapetă de accelerație și supapă de reținere direcțională.
Materiale corpului supapei:Alegerea depinde de mediu. Alama cu placare cu nichel servește nevoilor generale ale fabricii, în timp ce aluminiul anodizat reduce greutatea. Oțelul inoxidabil (304/316) este esențial pentru zonele de spălare, iar materialele plastice tehnice (PBT) oferă soluții ușoare rentabile.
Design supapă cu ac:Modelele de înaltă calitate folosesc filete cu pas fin (10-15 rotații) pentru un control precis în intervalul 10-50 mm/s. Unghiul de conicitate afectează curba caracteristică — coniculele liniare oferă modificări proporționale, în timp ce conicitatea procentuală egală oferă un control mai fin la deschiderile joase.
Configurația supapei de control:Supapa de reținere integrată permite curgerea liberă în sens invers. Tipurile de etanșare cu buze sunt compacte, dar se pot scurge la presiune scăzută; tipurile de bile sau poppete asigură o închidere mai strânsă, dar necesită mai mult spațiu.
Strategii de control Meter-In vs Meter-Out
Poziția de instalare afectează în mod fundamental comportamentul sistemului. Această distincție cauzează mai multe probleme de câmp decât orice alt aspect al controlului debitului pneumatic.
Control al contorului (restricție de evacuare)În această configurație, supapa de reținere permite curgerea liberă în cilindru, în timp ce acul restricționează aerul de evacuare care părăsește camera opusă. Principiul de lucru creează o pernă de presiune. Pe măsură ce pistonul se mișcă, aerul evacuat creează contrapresiune, îmbunătățind rigiditatea și prevenind alunecarea.
Control al contorului (Restricție de alimentare)Aici acul restricționează intrarea aerului în timp ce evacuarea este liberă. Acest lucru duce adesea la o mișcare instabilă ("smucitură") deoarece presiunea din camera de alimentare scade atunci când volumul crește, determinând blocarea pistonului până când presiunea se reface.
„Dacă aveți îndoieli, măsurați”. Meter-out este alegerea implicită pentru cilindrii cu dublă acțiune. Dozarea trebuie rezervată numai pentru cilindrii cu acțiune simplă (retur cu arc) sau aplicații specifice cu pornire uşoară.
| Caracteristică | Meter-out (evacuare) | Contorizare (aprovizionare) |
|---|---|---|
| Netezimea mișcării | Excelent (previne alunecarea) | Slab (dispus la smucitură) |
| Manipularea încărcăturii | Amortizare bună pentru sarcini de depășire | Risc de evadare cu sarcini gravitaționale |
| Stabilitatea vitezei | Înalt (efect de pernă) | Variabil (depinde de aprovizionare) |
| Cele mai bune aplicații | Cilindri cu dublă acțiune | Cilindri cu acțiune simplă |
Procesul de selecție și dimensionare a supapelor
Dimensionarea adecvată previne supapele subdimensionate care limitează forța actuatorului și supapele supradimensionate care sacrifică rezoluția controlului vitezei.
Începeți prin a calcula debitul necesar pe baza specificațiilor cilindrului:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Unde $A$ este aria pistonului (cm²), $L$ este lungimea cursei (cm) și $t$ este timpul de cursă (secunde).
Căderea de presiune:Limitați căderea de presiune pe supapă la 0,5-1,0 bar la debitul nominal. Picături mai mari risipesc energie; picăturile extrem de scăzute indică o supapă supradimensionată cu rezoluție slabă.
Instalare și depanare
Instalați supapa de control al debitului cât mai aproape de orificiul cilindrului, cât posibil. Tuburile lungi creează un volum compresibil care acționează ca un arc de aer, degradând răspunsul.
Ajustare inițială:Începeți cu acul cu 3-4 ture deschis. Dacă apare o alunecare, verificați controlul contorului. Dacă mișcarea este prea rapidă, închideți treptat, în trepte de un sfert de tură.
| Simptom | Cauza probabilă | Soluţie |
|---|---|---|
| Mișcare sacadată (stick-slip) | Control dozator pe cilindrul cu dublă acțiune | Reconfigurați pentru a măsura |
| Viteza se schimbă la mijlocul cursei | Fluctuația presiunii de alimentare | Instalați un regulator dedicat |
| Fără control al vitezei | Contaminare sau ac spart | Inspectați filtrul; înlocuiți supapa |
| Cilindrul se deplasează după oprire | Verificați scurgerile interne ale supapei | Înlocuiți supapa; verifica contaminarea |
Întreținere și durată de viață
Supapele pneumatice de control al debitului se califică drept componente cu întreținere redusă, dar inspecția regulată previne defecțiunile neașteptate.
În condiții industriale normale, cu aer filtrat corespunzător (minimum 40 de microni), supapele de calitate furnizează5-10 anide durata de viata.
Factori de reducere a vieții:
- Alimentare cu aer contaminat (se reduce la jumătate durata de viață a etanșării)
- Temperaturi extreme dincolo de valorile de etanșare
- Ajustare agresivă care provoacă uzura firului
- Expunere chimică (necesită oțel inoxidabil/FKM)
Pe măsură ce sistemele industriale evoluează, controlul pneumatic al debitului se adaptează încorporând senzori și conectivitate la rețea. În timp ce actuatoarele electrice emergente oferă precizie, pneumatica rămâne superioară pentru aplicații de mare viteză, cursă scurtă, atmosfere explozive și medii de spălare unde este necesară o toleranță robustă la suprasarcină.
