Am văzut vreodată cum funcționează un camion de gunoi și m-am întrebat:„De unde știe să ridice mai întâi recipientul, apoi să-l încline perfect?”Sau poate ați văzut roboți din fabrică lucrând într-o secvență perfectă și gândit,„Ce îi face atât de coordonați?”
Răspunsul s-ar putea să vă surprindă - este adesea un dispozitiv simplu, dar genial numit supapă de secvență de presiune. Și până la sfârșitul acestui ghid, veți înțelege exact cum aceste „creiere mecanice” mențin lumea noastră să funcționeze fără probleme.

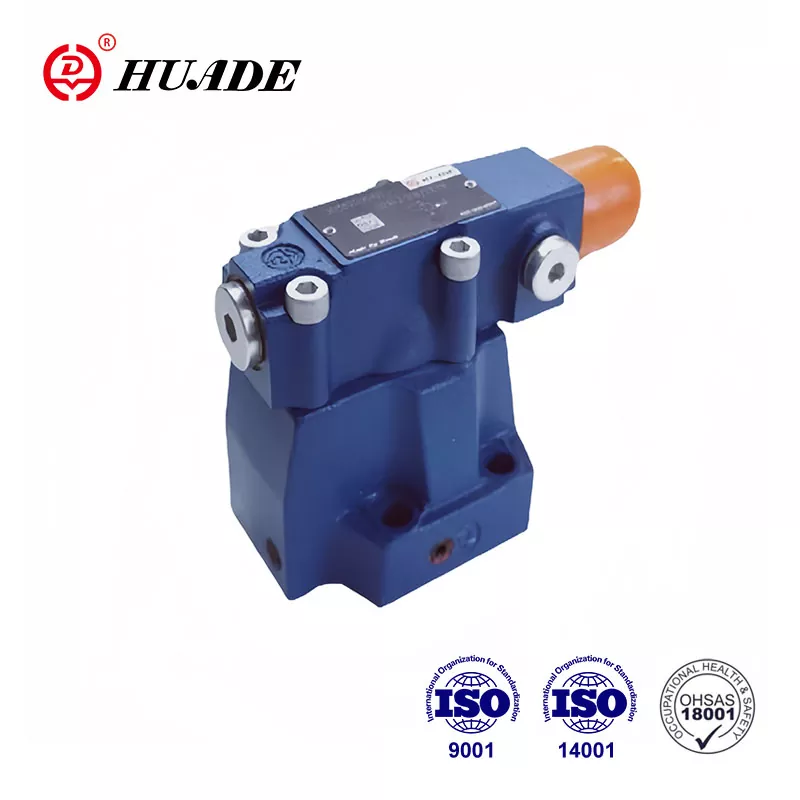

Ce este o supapă de secvență a presiunii? (Răspunsul simplu)
O supapă de secvență a presiunii (parte asupapă de reglare a presiuniisisteme) este ca asemafor inteligent pentru sisteme hidraulice. Așa cum un semafor controlează când pot merge mașinile, această supapă controlează când diferite părți ale unei mașini pot începe să funcționeze.
Iată ideea cheie:Rămâne închis (lumină roșie) până când presiunea crește la un anumit nivel, apoi se deschide (lumină verde) pentru a lăsa fluidul hidraulic să curgă către următoarea componentă. Acest lucru creează o secvențiere automată fără computere sau controale electrice necesare.
Exemplu rapid:
Gândește-te să faci un sandviș cu unt de arahide:
Pasul 1:Pregătiți pâinea (acțiunea principală)
Așteaptă:Asigurați-vă că pâinea este poziționată corect
Pasul 2:Adăugați unt de arahide (acțiune secundară)
O supapă de secvență a presiunii face același lucru pentru mașini - se asigură că pasul 1 este complet terminat înainte de a începe pasul 2.
De ce mașinile dvs. au nevoie de supape de secvență de presiune
Te întrebi de ce nu putem lăsa totul să se întâmple odată? Iată de ce contează secvențierea corectă:
Fără controlul secvenței, ai avea haos. Imaginează-ți dacă transmisia mașinii tale ar încerca să schimbe vitezele în timp ce motorul încă pornea sau dacă o imprimantă 3D a început să imprime înainte ca patul să fie încălzit. Exact asta se întâmplă în sistemele hidraulice fără o succesiune adecvată.
Cazul de afaceri (De ce iubesc inginerii):
Este nevoie de zero electricitate- Funcționează în medii explozive în care electronicele defectează
Fiabilitate antiglonț- Mai puține piese înseamnă mai puține defecțiuni (durată de viață tipică: peste 10 ani)
Economii de costuri- Poate înlocui sistemele PLC de 5.000 USD cu o supapă de 200 USD
Simplitatea întreținerii- Majoritatea tehnicienilor le pot întreține cu instrumente de bază
Intrebare adevarata:Ați prefera să aveți încredere într-un program de calculator sau într-un simplu dispozitiv mecanic într-un mediu murdar, de înaltă presiune? Cei mai mulți ingineri cu experiență aleg de fiecare dată mecanica.
Cum funcționează o supapă de secvență de presiune?
Principiul de lucru este de fapt destul de simplu:
Procesul de bază:
Începe acțiunea primară- Primul cilindru sau motor începe să funcționeze
Se acumulează presiune- Când prima acțiune este completă, fluidul se oprește din mișcare și presiunea crește
Se deschide supapa- Odată ce presiunea atinge punctul de referință (cum ar fi 400 PSI), supapa de secvență se deschide
Începe acțiunea secundară- Fluidul curge către al doilea cilindru sau motor
Gândește-te la asta ca la un baraj într-un râu. Barajul (supapa de secvență) reține apa până când nivelul (presiunea) apei devine suficient de mare. Apoi deschide porțile pentru a lăsa apa să curgă în aval.
Părți cheie (ce este înăuntru):
Corpul supapei- Carcasa principală (ca o casă)
Primăvară- Setează „presiunea de declanșare” (ca o încuietoare a ușii)
Șurub de reglare- cadranul de presiune (precum un termostat)
Port de scurgere extern- Menține citirile precise (cum ar fi o gaură de eliberare a presiunii)
Pentru un sfat:Drenajul extern este crucial - fără el, contrapresiunea poate păcăli supapa să se deschidă la momentul nepotrivit. Specificați întotdeauna scurgere externă în proiectarea sistemului dumneavoastră.
Tipuri de supape de secvență hidraulică: de care aveți nevoie?
Sunteți confuz cu privire la ce tip să alegeți? Iată defalcarea care vă va scuti de greșeli costisitoare.
[Comparați cu alteletipuri de supape de reglare a presiunii]
1. Supape de secvență hidraulice cu acțiune directă
Gândiți-vă la asta ca:O ușă simplă cu arc
Timp de răspuns:Rapid fulger (2-10 milisecunde)
Interval de presiune:Până la 5.000 PSI de obicei
Cost:Accesibil la buget ($50-$300)
Cel mai bun pentru:Echipamente mobile mici, aplicații cu ciclu rapid
Dezavantaj:Poate fi „săritoare” la presiuni mari
2. Supape de secvență de presiune acționate de pilot
Gândiți-vă la asta ca:Un sistem sofisticat în două etape
Timp de răspuns:Mai lent, dar constant (≈100 milisecunde)
Interval de presiune:Până la 10.000+ PSI
Cost:Investiție mai mare (200-1500 USD)
Cel mai bun pentru:Prese industriale mari, producție de precizie
Avantaj:Stabilitate solidă în condiții variate
Pe care ar trebui să alegi?Dacă aveți nevoie de viteză și simplitate, mergeți la acțiune directă. Dacă aveți nevoie de precizie și gestionați debite mari, acționat pilot este răspunsul dvs.
Aplicații ale supapelor cu secvență de presiune: unde le veți găsi funcționând
Sunteți curios unde funcționează de fapt aceste supape? Sunt peste tot – probabil că le întâlnești zilnic fără să știi.
Echipamente industriale și de producție
Centre de prelucrare CNC:Prindeți piesa de prelucrat → începeți tăierea → retrageți sculele
Turnare prin injecție:Închideți matrița → injectați plastic → scoateți piesa
Prese hidraulice:Poziționați materialul → aplicați presiune → eliberați și scoateți
Aplicații pentru mașini mobile
Camioane de gunoi:Ridicați containerul → basculați și aruncați → reveniți în poziție
Utilaje de constructii:Desfășurați stabilizatoarele → ridicați sarcina → retrageți brațul
Mașini agricole:Ridicați mașina → cuplați priza de putere → porniți funcționarea
Sisteme specializate
Controlul cilindrului telescopic:Extindeți secțiunile în ordinea corectă pentru o funcționare lină
Sisteme hidraulice în mai multe etape:Coordonați mai multe actuatoare fără comenzi electronice
Modelul?Ori de câte ori vezi că echipamentele hidraulice fac lucrurile în ordine perfectă, probabil că există o supapă de secvență care orchestrează spectacolul.
Cum este o supapă cu secvență de presiune diferită de alte supape?
Este ușor să confundați supapele de secvență de presiune cu alte supape similare. Iată cum să le deosebești.
[Aflați mai multe desprefuncțiile supapei de siguranță]
Supapa de secvență vs. supapă de degajare
| Caracteristică | Supapă de secvență | Supapă de degajare |
|---|---|---|
| Scop | Controlează ordinea operațiunilor | Protejează sistemul de presiunea ridicată |
| Stare implicită | Închis | Închis |
| Când se deschide | La presiunea stabilită pentru a începe următoarea acțiune | Doar când presiunea devine prea mare |
| Unde merge lichidul | La următorul actuator | Înapoi la rezervor |
Supapa de secvență vs. supapă de reducere
| Caracteristică | Supapă de secvență | Supapa reductoare |
|---|---|---|
| Stare implicită | În mod normal închis | În mod normal deschis |
| Ceea ce monitorizează | Presiunea de intrare | Presiunea de ieșire |
| Scop | Începeți următoarea operațiune | Limitați presiunea din aval |
Ghid de selectare a supapelor de secvență hidraulică: faceți-o corect de prima dată
V-ați săturat să ghiciți ce supapă va funcționa? Iată procesul de selecție pas cu pas:
Pasul 1: Cunoaște-ți cerințele de sistem
Presiunea maximă a sistemului:Supapa trebuie să reziste cu 25% peste cea mai mare presiune
Debitul circuitului secundar:Calculați GPM necesar (supapa trebuie să gestioneze cu 20% mai mult)
Precizie necesară:±50 PSI pentru utilizare generală, ±10 PSI pentru lucrări de precizie
Timpul de răspuns necesită:Rapid (<50 ms) sau stabil (>100 ms)
Pasul 2: Verificarea realității mediului
Pune-ți aceste întrebări:
Care este intervalul de temperatură? (Sigiliile standard funcționează între -10°F și +200°F)
Cât de murdar este mediul? (Luați în considerare rezistența la contaminare)
Ce tip de fluid hidraulic? (Petrol, sintetic, pe bază de bio?)
Vreo problemă cu atmosfera explozivă? (Poate necesita certificări speciale)
Pasul 3: Calculați dimensiunea supapei
Formula simplă pentru capacitatea de curgere:
Cv necesar = Debit (GPM) ÷ √(Cădere de presiune pe supapă)
Exemplu:Debitul secundar de 20 GPM cu o pierdere de presiune disponibilă de 100 PSI necesită Cv = 20 ÷ √100 = 2,0
Pentru un sfat:Întotdeauna dimensionați supapa cu 20-30% mai mare decât cea calculată pentru a evita funcționarea la capacitate maximă.
Sfaturi de instalare a supapei cu secvență de presiune: evitați greșelile costisitoare
Sunteți gata de instalat, dar vă faceți griji că nu ați greșit? Urmați aceste instrucțiuni testate pe teren:
Parametri critici de configurare
Calculul presiunii setate:Sarcina primară + marja de siguranță de 50-100 PSI
Coordonarea supapei de siguranță:Setați supapa de siguranță la 150-200 PSI deasupra supapei de secvență
Conexiune de scurgere externă:Conectați întotdeauna la rezervor (nu conectați niciodată acest port!)
Orientare de montare:Urmați specificațiile producătorului (de obicei orice poziție OK)
Secvență de instalare care funcționează
Verificare înainte de instalare:Verificați toate porturile și conexiunile
Montați supapa:Utilizați specificațiile de cuplu adecvate (de obicei 15-25 ft-lbs pentru fitinguri)
Setați presiunea inițială:Porniți jos, reglați în sus în timpul testării
Ciclul de testare:Rulați mai multe cicluri complete înainte de reglarea finală
Ajustare precisă:Reglați presiunea setată pentru o performanță optimă
Greșeală comună pentru începători:Setarea presiunii prea mare inițial. Porniți întotdeauna la nivel scăzut și lucrați - este mai ușor să creșteți presiunea decât să reparați echipamentul deteriorat.
Depanarea supapelor de secvență: rezolvați rapid problemele
Sistemul nu ordonează corect? Iată foaia de parcurs pentru diagnosticare:
Problema #1: Acțiunea secundară nu va începe
Simptome:Cilindrul primar completează cursa, dar secundar nu se activează niciodată
Diagnostic rapid:Verificați manometrul sistemului în timpul finalizării cursei primare
Soluții (în ordinea probabilității):
Presiunea de reglare a supapei de secvență inferioară
Curățați linia de scurgere blocată
Înlocuiți arcul slab sau rupt
Verificați ca supapa de siguranță nu se deschide prea devreme
Problema #2: Activare secundară prematură
Simptome:Ambele acțiuni încearcă să aibă loc simultan
Cauze fundamentale:Setați presiunea prea scăzută SAU vârfuri de presiune neașteptate
Strategia de remediere:Creșteți presiunea setată cu 25 PSI până la obținerea unei secvențieri adecvate
Problema #3: Funcționare ertică sau zgomotoasă
Ce vei auzi/vedea:Clavâi, vibrații, ciclism inconsecvent
Suspecți obișnuiți:Fluid contaminat, aer în sistem, componente interne uzate
Plan de actiune:
Verificați curățenia fluidului (ar trebui să fie ISO 18/16/13 sau mai bine)
Sângerați aerul din toate punctele înalte
Dacă problemele persistă, reconstruiți sau înlocuiți supapa
Sfat de diagnosticare de urgență:Dacă pierdeți timp de producție, ocoliți temporar supapa de secvență și operați manual în timp ce comandați piese.
Întreținerea supapei cu secvență de presiune: maximizați-vă investiția
Doriți să evitați timpul neașteptat? Aceste strategii de întreținere vă vor menține supapele în funcțiune timp de zeci de ani:
Rutina de inspecție de 90 de zile
Verificare vizuală:Căutați scurgeri externe, coroziune, fitinguri slăbite
Verificarea presiunii:Confirmați că presiunea setată nu a variat (toleranță de ± 25 PSI)
Analiza fluidelor:Verificați nivelurile de contaminare și starea fluidului
Numărarea ciclului:Urmăriți operațiunile pentru programarea de întreținere predictivă
Sarcini anuale de întreținere
Spălare completă a sistemului:Înlocuiți filtrele și lichidul hidraulic
Calibrarea supapei:Resetați presiunile la specificațiile originale
Verificarea sigiliului:Verificați uzura înainte de a se defecta catastrofal
Testarea performanței:Verificați timpii de răspuns și acuratețea presiunii
Realitatea bugetului de întreținere:Cheltuirea de 200 USD/an pentru întreținere preventivă economisește de obicei peste 2.000 USD în reparații de urgență și pierderi de producție.
Sfat inteligent de întreținere:Păstrați o supapă de rezervă configurată și pregătită. Când apar probleme, schimbați supapele și reconstruiți offline unitatea defectată - timp de nefuncționare minim, productivitate maximă.
Tendințe în tehnologia supapelor de secvență: ce urmează
Vă întrebați dacă supapele de secvență vor deveni învechite? Iată ce știu oamenii din industrie:
Integrarea supapei de secvență inteligentă
Senzori IoT:Monitorizați ciclurile, temperatura și deviația presiunii
Analiza predictivă:AI prezice eșecurile cu 30-60 de zile înainte
Diagnosticare la distanță:Verificați starea supapei de pe telefon
Realitatea costurilor:Supapele inteligente costă de 2-3 ori mai mult, dar pot reduce costurile de întreținere cu 40%
Materiale avansate și design
Tehnologie de nano-acoperire:Prelungește durata de viață a etanșării cu 300-500%
Corpuri de supape compozite:Greutate mai ușoară, rezistență mai bună la coroziune
Interne cu frecare redusă:Reduce pierderile de energie cu 15-25%
Dezbaterea electronică vs mecanică
Avantajele controlului electronic:Programabil infinit, precis, bogat în date
Avantajele supapei mecanice:Nu este nevoie de programare, funcționează fără alimentare, depanare mai simplă
Realitatea industriei:Chiar și pe măsură ce electronica avansează, supapele mecanice de secvență mențin o cotă de piață puternică în:
Aplicații sensibile la costuri
Medii periculoase
Locații la distanță fără energie fiabilă
Sisteme simple în care electronicele adaugă complexitate inutilă
Concluzie:Supapele de secvență a presiunii nu merg nicăieri - ele evoluează pentru a fi mai inteligente, rămânând în același timp fiabile din punct de vedere mecanic.
Următorii tăi pași: punerea în practică a acestor cunoștințe
Sunteți gata să specificați, să instalați sau să depanați o supapă cu secvență de presiune? Iată planul tău de acțiune:
Pentru proiectanții de sistem:
Calculați-vă cerințelefolosind formulele de dimensionare furnizate
Alegeți tipul de supapăpe baza nevoilor de viteză versus precizie
Specificați scurgere externă- nu-i lăsa pe contractori să iasă ieftin cu asta
Planificați accesul la ajustare- tehnicienii vă vor mulțumi mai târziu
Pentru echipele de întreținere:
Începeți acea rutină de inspecție de 90 de zileimediat
Stoc piese de schimb comune(arcuri, garnituri, șuruburi de reglare)
Documentați presiunile setate curenteînainte ca acestea să derive
Operatorii de trenurisă recunoască semnele de avertizare timpurie
Pentru depanatorii:
Verificați întotdeauna elementele de bază mai întâi- presiunea, nivelul lichidului, starea filtrului
Țineți un manometru la îndemânăpentru diagnosticare rapidă
Amintiți-vă de regula de scurgere externă- rezolvă 60% din problemele supapelor de secvență
Întrebări despre aplicația dvs. specifică?Majoritatea producătorilor de supape oferă suport gratuit pentru inginerie de aplicație - profitați de expertiza lor.
Gând final:Cea mai bună supapă de secvență este cea care este selectată corespunzător, instalată corect și întreținută în mod regulat. Stăpânește aceste elemente fundamentale și nu vei mai avea niciodată probleme misterioase de secvențiere.
