Când lucrați cu sisteme hidraulice, controlul direcției fluxului este esențial pentru siguranță și eficiență. Supapa cu cartuş Bosch Rexroth M-SR serveşte ca o supapă de reţinere fiabilă, care permite fluidului să curgă într-o singură direcţie, blocând complet fluxul invers. Această componentă a devenit o alegere standard în aplicațiile hidraulice industriale datorită designului său compact și performanței fără scurgeri.
Ce este supapa cartuşului M-SR
Supapa cu cartuș M-SR este o supapă hidraulică de tip înșurubat produsă de Bosch Rexroth, una dintre companiile lider în tehnologia hidraulică. Această supapă cu cartuș M-SR aparține seriei 1X și folosește un design poppet pentru a controla fluxul de fluid. Supapa se potrivește direct într-un bloc colector, ceea ce economisește spațiu în comparație cu supapele tradiționale montate pe linie.
Operația de bază este simplă. Când fluidul hidraulic împinge supapa în direcția înainte cu suficientă presiune, poppa se deschide și permite curgerea. Când presiunea vine din sens invers, clapeta se etanșează strâns pe locul său, prevenind orice reflux. Această etanșare metal pe metal creează o închidere etanșă care menține presiunea sistemului fără degradare în timp.
Supapa cu cartuș M-SR este disponibilă în două tipuri de instalare: supapa unghiulară KE pentru căi de curgere de 90 de grade și supapa în linie KD pentru căi de curgere drepte. Această flexibilitate îi ajută pe ingineri să proiecteze circuite hidraulice compacte care se potrivesc într-un spațiu limitat.
Specificații tehnice și interval de dimensiuni
Supapa cu cartuș M-SR este disponibilă în șapte dimensiuni nominale, desemnate ca NG 6 până la NG 30. Fiecare dimensiune gestionează diferite debite și niveluri de presiune, în funcție de cerințele aplicației.
Pentru sistemele mai mici, supapa cu cartuș NG 6 M-SR gestionează debite de până la 6 litri pe minut și funcționează la presiuni de până la 420 bar. Pe măsură ce dimensiunea crește, capacitatea de curgere crește semnificativ. Versiunea NG 10 gestionează 50 de litri pe minut, în timp ce NG 15 poate gestiona 120 de litri pe minut. Cea mai mare dimensiune standard, NG 30, găzduiește debite de până la 400 de litri pe minut, deși presiunea sa maximă scade la 250 bar.
Presiunea de cracare, care este presiunea minimă necesară pentru deschiderea supapei, variază de la zero (pentru versiunile fără arc) până la 5 bar. Majoritatea aplicațiilor folosesc arcul standard de 0,5 bar, care asigură o etanșare fiabilă în timp ce se deschide cu ușurință când începe curgerea înainte. Presiuni mai mari de fisurare, cum ar fi 1,5 bar sau 3 bar, sunt disponibile pentru sistemele care au nevoie de o forță de etanșare inversă mai puternică.
Intervalul de temperatură de funcționare depinde de materialul de etanșare. Garniturile standard NBR funcționează de la negativ 30 de grade Celsius până la pozitiv de 80 de grade Celsius. Pentru aplicații la temperaturi înalte sau rezistente la substanțe chimice, etanșările FKM extind limita superioară în timp ce îngustează ușor intervalul de temperatură rece.
Supapa cu cartuş M-SR funcționează cu diverse fluide hidraulice, inclusiv uleiuri minerale, fluide biodegradabile și opțiuni rezistente la foc. Când utilizați fluide pe bază de apă, temperatura de funcționare ar trebui să rămână sub 60 de grade Celsius pentru a menține longevitatea etanșării.
Cerințe de instalare și detalii de montare
Instalarea supapei cartuşului M-SR necesită atenţie la mai multe specificaţii dimensionale şi de suprafaţă. Lungimea corpului supapei variază în funcție de dimensiune, variind de la 33,3 milimetri pentru NG 6 până la 83,3 milimetri pentru NG 30, cu o toleranță negativă de 0,1 milimetri. Cavitatea de instalare urmează standardul ZN 10001, care asigură compatibilitatea cu blocurile colectoare proiectate corespunzător.
Fiecare dimensiune necesită un dop specific filetat pentru a sigila cavitatea. De exemplu, supapa cu cartuș NG 10 M-SR utilizează numărul de piesă R913011603, care are un diametru de 18 milimetri și un filet de țeavă G 1/2. Versiunea NG 20 folosește un dop mai mare, cu un orificiu de 30 de milimetri și filet G 1. Aceste dopuri trebuie să fie ușor uleiate înainte de instalare pentru a preveni uzura și pentru a asigura etanșarea corespunzătoare.
Finisajul suprafeței contează pentru o funcționare fiabilă. Suprafețele de etanșare trebuie să aibă o rugozitate între Rz 8 și Rz 16. Supapa se poate monta în orice orientare, deși evitarea pungilor de aer în circuit ajută la prevenirea cavitației și a zgomotului.
Pentru aplicații de înaltă presiune peste 350 bar, aplicarea blocajului de filet Loctite 243 pe filetele dopului adaugă siguranță împotriva slăbirii din cauza vibrațiilor. Supapa cartuș M-SR își menține capacitatea de presiune nominală atunci când este instalată corect cu valorile de cuplu adecvate.
Caracteristici de performanță și curbe de curgere
Înțelegerea modului în care supapa cartuşului M-SR se comportă în diferite condiții îi ajută pe ingineri să aleagă dimensiunea și arcul potrivite. Relația dintre debitul și căderea de presiune urmează o curbă neliniară care variază în funcție de dimensiunea supapei și de setarea presiunii de fisurare.
Luând ca exemplu supapa cu cartuş NG 15 M-SR, atunci când curge 100 litri pe minut cu un arc de 0,5 bar, căderea de presiune pe supapă măsoară aproximativ 0,8 bar. Pe măsură ce debitul crește, căderea de presiune crește mai rapid datorită vitezei crescute prin deschiderea supapei. La 120 de litri pe minut, căderea de presiune ajunge la aproximativ 1,2 bar.
Pentru supapele mai mari, cum ar fi NG 30, căderea de presiune rămâne mai mică la debite echivalente datorită ariei de curgere mai mari. La 400 de litri pe minut, supapa cartuşului NG 30 M-SR prezintă o cădere de presiune în jur de 10 bar, ceea ce este acceptabil în majoritatea circuitelor cu debit mare.
Aceste curbe de performanță presupun utilizarea uleiului hidraulic HLP 46 la 40 de grade Celsius. Modificările de vâscozitate afectează scăderea presiunii, fluidele mai groase creând o rezistență mai mare. Supapa gestionează vâscozități de la 2,8 până la 500 de milimetri pătrați pe secundă, deși performanța în afara intervalului tipic ar trebui verificată pentru aplicații specifice.
Performanța de etanșare inversă este în esență perfectă. Când presiunea acționează împotriva direcției de închidere, poppa se așează ferm și previne scurgerea. Această caracteristică de etanșare face ca supapa cu cartuş M-SR să fie potrivită pentru menținerea presiunii în cilindri sau pentru prevenirea curgerii inverse în circuitele pompei.
Aplicații comune și cazuri de utilizare
Supapa cu cartuş M-SR este utilizată în multe industrii în care este necesară o funcţie fiabilă a supapei de reţinere. În producția de automobile, aceste supape protejează standurile de testare a transmisiei și circuitele sistemului de frânare. O instalație tipică ar putea folosi o supapă cu cartuş NG 20 M-SR într-un circuit de testare a transmisiei cu un debit de 200 de litri pe minut, unde prevenirea refluxului asigură rezultate precise ale testului și protejează echipamentele scumpe.
Mașinile de ambalare se bazează pe poziționarea precisă a cilindrului, iar supapa cartuşului M-SR previne deplasarea sarcinii prin blocarea fluxului invers atunci când supapa direcțională se centrează. Această aplicație utilizează adesea dimensiuni mai mici, cum ar fi NG 10 sau NG 15, potrivite cu cerințele debitului cilindrului.
Echipamentele medicale și farmaceutice necesită o funcționare curată, fără riscuri de contaminare. Designul cartușului etanș al supapei M-SR elimină căile de scurgere externe care ar putea introduce contaminanți. Aceste sisteme funcționează de obicei la presiuni moderate, unde valoarea nominală de 420 bar oferă o marjă de siguranță mare.
Mașinile-unelte industriale folosesc supapa cu cartuş M-SR în circuitele de bypass ale pompei și aplicațiile de menținere a sarcinii cilindrilor. Instalarea compactă economisește spațiu pe panou, oferind în același timp performanțe fiabile în medii de producție solicitante. Echipamentele de construcții și sistemele de control al pasului turbinelor eoliene încorporează, de asemenea, aceste supape pentru capacitatea lor robustă de înaltă presiune.
Versatilitatea supapei cu cartuș M-SR vine din funcționarea sa simplă și din gama largă de dimensiuni. Inginerii pot specifica combinația exactă de dimensiune, presiune de fisurare și material de etanșare pentru a se potrivi cerințelor lor specifice.
Considerații privind întreținerea și durata de viață
Un avantaj al supapei cu cartuş M-SR este durata de viaţă lungă cu întreţinere minimă. Bosch Rexroth evaluează timpul mediu până la o defecțiune periculoasă la 150 de ani în condiții normale de funcționare, ceea ce se traduce prin funcționarea practic fără întreținere pentru majoritatea instalațiilor.
Principala cerință de service implică menținerea curățeniei corespunzătoare a fluidelor. Supapa necesită o filtrare de 20 de micrometri sau mai fină pentru a preveni contaminarea cu particule care ar putea deteriora suprafețele de etanșare. Respectarea nivelului de curățenie ISO 4406 20/18/15 asigură funcționare fiabilă și viață maximă.
dopul filetat care etanșează cavitatea este considerat un element de uzură, deși înlocuirea este rareori necesară decât dacă supapa este îndepărtată și reinstalată de mai multe ori. Fișele de schimb sunt disponibile separat, folosind aceleași numere de piese listate pentru instalarea inițială.
Când se operează supapa cu cartuş M-SR în medii dure, cu temperaturi ridicate, fluide agresive sau contaminare puternică, intervalele de inspecţie trebuie scurtate de la ipoteza standard. Monitorizarea scurgerilor externe din jurul dopului filetat și verificarea periodică a presiunii sistemului ajută la identificarea potențialelor probleme înainte de defecțiune.
Designul cartușului sigilat protejează componentele interne de expunerea la mediu, ceea ce contribuie la un record de fiabilitate excelent. Spre deosebire de supapele de reținere externe care ar putea suferi coroziune sau deteriorare fizică, supapa M-SR se află protejată în interiorul blocului distribuitorului.
Compararea alternativelor și a produselor compatibile
În timp ce supapa cu cartuş Bosch Rexroth M-SR stabileşte standardul pentru performanţa supapei de înaltă presiune, există mai multe alternative pe piaţă. Înțelegerea diferențelor ajută la deciziile de aprovizionare și la întrebările de compatibilitate.
Hydac oferă seria CSBN de supape de reținere cu cartuș cu montare similară cu șuruburi, dar de obicei evaluate la 350 bar în loc de 420 bar. Aceste supape costă puțin mai puțin, oferind în același timp performanțe comparabile în aplicații care nu necesită presiunea maximă. Parker produce seria D1VW, care include opțiuni de monitorizare electronică pentru sistemele care au nevoie de feedback cu privire la starea supapei.

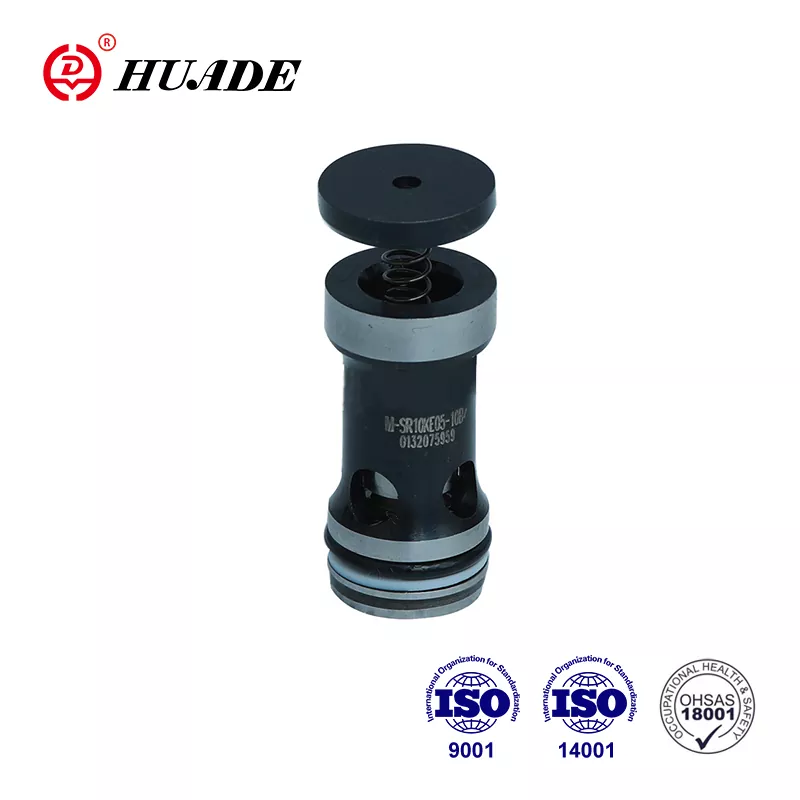

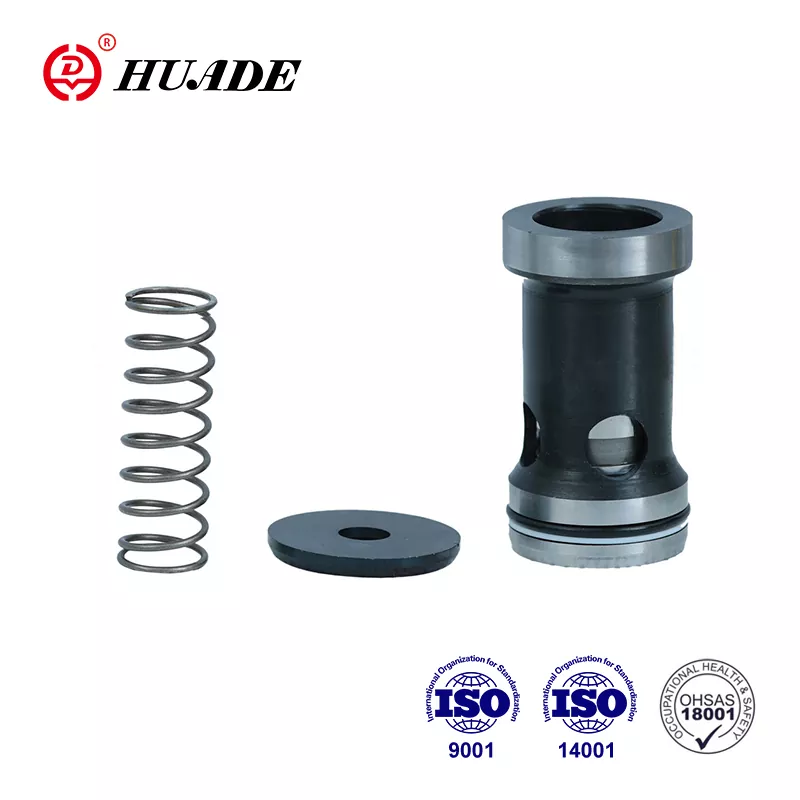

Câțiva producători din China produc valve cu cartuș compatibile cu specificațiile M-SR. Companii precum Huade și Hengli produc valve care se potrivesc cu caracteristicile dimensionale și de performanță la prețuri mai mici. Aceste alternative pot funcționa bine în aplicații non-critice sau unde constrângerile bugetare sunt semnificative. Considerentul cheie este verificarea faptului că producătorul menține un control adecvat al calității și furnizează documentația de certificare ISO.
Atunci când alegeți între supapa cu cartuş original Bosch Rexroth M-SR și alternative compatibile, luați în considerare criticitatea aplicației, nivelurile de certificare necesare și disponibilitatea suportului local. Sistemele critice care nu pot tolera defecțiunile ar trebui să utilizeze echipamentul original. Aplicațiile mai puțin solicitante ar putea accepta produse compatibile pentru a reduce costurile.
Unde să cumpărați și informații despre preț
Supapa cu cartuş M-SR este disponibilă prin mai multe canale, în funcţie de locaţia dumneavoastră şi de cerinţele de cantitate. Bosch Rexroth operează un magazin online oficial la [store.boschrexroth.com](http://store.boschrexroth.com/), unde configurațiile standard sunt livrate în decurs de una până la trei zile. Numerele piesei urmează un format specific, cum ar fi R900350797 pentru o supapă unghiulară NG 30 KE cu arc de 0,5 bar.
Distribuitorii autorizați, cum ar fi BuyRexroth, furnizează valvei cu cartuş M-SR prețuri transparente și opțiuni de livrare la nivel mondial. Acești distribuitori stochează de obicei dimensiuni comune și pot comanda configurații speciale direct din fabrică. Perioadele de livrare pentru piesele standard sunt de obicei scurte, în timp ce specificațiile personalizate pot necesita câteva săptămâni.
Prețul variază semnificativ în funcție de dimensiunea și configurația supapei. Dimensiunile mai mici, cum ar fi NG 6, costă de obicei între 50 și 80 de dolari, în timp ce supapele mari NG 30 pot ajunge la 200 de dolari sau mai mult. Alternativele compatibile de la producătorii chinezi pot avea un preț cu 20 până la 40 la sută mai mic, deși cantitățile minime de comandă ar putea fi mai mari decât cele preferate pentru proiectele mici.
Pentru aplicații specializate care necesită etanșări FKM sau presiuni de fisurare non-standard, solicitarea unei cotații direct de la distribuitori sau producător oferă adesea cele mai bune rezultate. Asistența tehnică poate ajuta la confirmarea că configurația M-SR a supapei cartuş selectate corespunde cerințelor aplicației înainte de cumpărare.
Considerații de proiectare pentru integrarea sistemului
Integrarea supapei cu cartuș M-SR într-un sistem hidraulic necesită o atenție deosebită proiectării colectoarelor și configurației circuitului. Supapa se instalează într-o cavitate standard care trebuie prelucrată la dimensiuni precise. Lucrul cu furnizori care respectă standardul ZN 10001 asigură potrivirea și performanța corespunzătoare.
Direcția de curgere prin supapa cartuşului M-SR trebuie să se alinieze cu designul circuitului. Săgeata de pe corpul supapei sau simbolul de catalog indică direcția de curgere liberă. Instalarea supapei înapoi va bloca întregul flux, astfel încât verificarea în timpul asamblarii este importantă. Unii ingineri marchează blocul colector cu săgeți pentru direcția fluxului pentru a preveni erorile de instalare.
Calculele căderii de presiune ar trebui să țină cont de caracteristicile supapei la debitele așteptate. În timp ce căderea de presiune prin supapa cartuşului M-SR este de obicei mică în comparaţie cu alte restricţii de circuit, aplicaţiile cu debit mare beneficiază de selectarea următoarei dimensiuni mai mari pentru a minimiza pierderile de energie şi generarea de căldură.
Selecția presiunii de fisurare afectează atât rezistența la curgere înainte, cât și forța de etanșare inversă. Aplicațiile care necesită o rezistență minimă înainte ar trebui să utilizeze presiuni mai mici de fisurare, cum ar fi 0,2 bar sau chiar versiunea fără arc. Sistemele care trebuie să mențină presiunea împotriva sarcinilor variate beneficiază de presiuni mai mari de fisurare care asigură o etanșare mai puternică.
Ciclurile de temperatură și compatibilitatea fluidelor trebuie verificate în timpul fazei de proiectare. Dacă sistemul va vedea temperaturi extreme sau utilizează fluide speciale, confirmarea compatibilității cu materialul de etanșare previne defecțiunea prematură. Opțiunea de etanșare FKM extinde rezistența chimică pentru aplicații care implică aditivi agresivi sau temperaturi ridicate.
Concluzie
Supapa cu cartuş Bosch Rexroth M-SR oferă o funcţie fiabilă a supapei de reţinere într-un pachet compact, potrivit pentru sistemele hidraulice de înaltă presiune. Cartușul său cu șurub simplifică instalarea, eliminând în același timp căile de scurgere externe. Gama de dimensiuni de la NG 6 la NG 30 acoperă cerințele de debit de la cilindri mici până la circuite industriale mari.
Selectarea configurației corecte a supapei cu cartuş M-SR implică potrivirea dimensiunii supapei la cerințele de debit, alegerea presiunii de fisurare adecvate pentru aplicație și verificarea compatibilității etanșării cu condițiile de funcționare. Durata de viață excelentă și cerințele minime de întreținere fac din această supapă o alegere rentabilă pe toată durata de viață a sistemului.
Indiferent dacă proiectați un nou circuit hidraulic sau înlocuiți componentele existente, înțelegerea capacităților și cerințelor de instalare ale supapei cu cartuş M-SR ajută la asigurarea implementării cu succes. Disponibilitatea pe scară largă și istoricul extins al aplicațiilor oferă încredere în specificarea acestei componente hidraulice dovedite.
