Când aveți nevoie de un control precis al debitului în sistemele hidraulice compacte, placa sandwich cu supapă de reținere Z2S 10 oferă o soluție fiabilă. Această supapă de reținere acționată pilot de la Bosch Rexroth asigură o blocare fără scurgeri într-un design cu placă sandwich care economisește spațiu. Z2S 10 servește aplicații hidraulice de dimensiuni mai mici până la medii în care menținerea poziției și prevenirea curgerii inverse sunt critice.
Z2S 10 folosește aceleași principii fundamentale de design ca modelele mai mari din seria Z2S, dar desemnarea sa cu dimensiunea 10 înseamnă că se potrivește modelelor de montare CETOP 05 mai degrabă decât interfețelor mai mari CETOP 07. Această amprentă mai mică face ca placa sandwich cu supapă de reținere Z2S 10 să fie ideală pentru echipamente mobile, mașini industriale compacte și aplicații în care spațiul este limitat.
Caracteristici de design de bază
Placa sandwich cu supapă de reținere Z2S 10 funcționează printr-un mecanism de clapetă cu arc, combinat cu control pilot. Fluidul hidraulic curge liber de la orificiul A1 la A2 sau de la B1 la B2 atunci când presiunea împinge în direcția înainte. Elementul supapei se ridică de pe scaun, permițând uleiului să treacă cu o rezistență minimă. Când curgerea încearcă să se inverseze, arcul și presiunea inversă forțează clapeta ferm pe locul său, creând o etanșare metal-metal care previne orice scurgere.
Ceea ce distinge Z2S 10 de supapele de reținere simple este capacitatea sa de funcționare pilot. Aplicarea unei presiuni la orificiul pilot X sau Y deschide hidraulic supapa împotriva direcției de blocare. Această caracteristică permite scăderea controlată a sarcinilor sau debitul invers deliberat atunci când proiectarea sistemului dumneavoastră o cere. Fără presiune pilot, placa sandwich cu supapă de reținere Z2S 10 își menține funcția de blocare pe termen nelimitat fără nicio deriva sau scurgere.
Configurația plăcii sandwich a lui Z2S 10 măsoară aproximativ 162 mm în lungime și 57 mm în înălțime. Supapa adaugă aproximativ 25 mm grosimii stivei atunci când este instalată între alte componente hidraulice. Patru șuruburi M8 fixează punctele principale de montare, în timp ce două șuruburi M5 se ocupă de conexiunile auxiliare. Greutatea totală este de aproximativ 2,8 până la 3,2 kilograme, în funcție de varianta și opțiunile specifice.
Bosch Rexroth produce corpul supapei Z2S 10 din fontă sau oțel de calitate superioară, cu tratament de suprafață rezistent la coroziune. Versiunea standard folosește garnituri NBR potrivite pentru uleiuri hidraulice pe bază de minerale. Când aplicația dvs. necesită fluide de ester fosfat sau alte componente hidraulice sintetice, puteți specifica garnituri FKM adăugând denumirea „V” la numărul dvs. de piese.
Specificatii tehnice
Placa sandwich cu supapă de reținere Z2S 10 gestionează presiunea maximă de lucru de până la 315 bar, identică cu omologul său mai mare Z2S 16. Acest rating de 31,5 megapascal înseamnă că Z2S 10 funcționează fiabil chiar și în circuite hidraulice de înaltă presiune. Capacitatea maximă de debit ajunge la 80 de litri pe minut în direcția de curgere liberă, ceea ce se potrivește majorității actuatoarelor mici și medii și a motoarelor hidraulice.
Opțiunile de presiune de cracare pentru Z2S 10 includ setări de 3, 5, 7,5 și 10 bar. Această presiune de cracare determină cât de multă presiune inversă se acumulează înainte ca supapa să se aseze complet. Presiunile de fisurare mai mici oferă un control mai strâns cu o acumulare mai mică de presiune, în timp ce setările mai mari tolerează mai multă contrapresiune înainte de blocare. Selecția dvs. depinde de dacă aplicația dvs. necesită oprire imediată sau poate permite o anumită creștere a presiunii în timpul închiderii.
Intervalul de temperatură de funcționare se întinde de la -30°C la +80°C cu etanșări NBR standard. Variantele de etanșare FKM funcționează de la -20°C până la +80°C. Aceste limite de temperatură acoperă majoritatea mediilor de operare a echipamentelor industriale și mobile. Lichidul dumneavoastră hidraulic ar trebui să mențină vâscozitatea între 2,8 și 500 de milimetri pătrați pe secundă pentru o funcționare corectă a Z2S 10.
Curățarea fluidului afectează în mod semnificativ fiabilitatea plăcii sandwich cu supapă de reținere Z2S 10. Bosch Rexroth specifică NAS 1638 Clasa 9 sau ISO 4406 20/18/15 ca standarde minime de curățenie. Uleiul contaminat poartă particule care se pot încorpora în suprafețele de etanșare, provocând scurgeri sau împiedicând închiderea corectă a supapei. Instalarea unei filtrări adecvate în amonte de Z2S 10 vă protejează investiția și vă asigură o performanță constantă.
Rapoartele zonei pilot din designul Z2S 10 urmează proporții similare celorlalte supape din seria Z2S. Raportul dintre zona pilot și zona de blocare creează un avantaj mecanic, astfel încât presiunea pilot relativ scăzută poate deschide supapa împotriva presiunii ridicate a sistemului. Acest design înseamnă că nu aveți nevoie de surse pilot separate de înaltă presiune pentru a opera eficient Z2S 10.
Aplicații comune
Echipamentele hidraulice mobile încorporează frecvent placa sandwich cu supapă de reținere Z2S 10. Excavatoarele compacte, mini-încărcătoarele și mașinile agricole beneficiază de dimensiunile reduse și de funcția de blocare fiabilă a supapei. Când o cupă de încărcare ține material deasupra capului, Z2S 10 previne deplasarea cilindrului chiar dacă furtunurile hidraulice se defectează sau operatorul mută din greșeală pârghiile de comandă în poziții neutre.
Echipamentele industriale de presare folosesc Z2S 10 pentru a menține poziția berbecului în timpul operațiunilor de formare. Presele de ștanțare a metalelor, presele de frână și mașinile de turnat prin compresie au nevoie de cilindri care să mențină poziții exacte în timp ce se aplică forțele de formare. Caracteristica de zero scurgeri a plăcii sandwich cu supapă de reținere Z2S 10 asigură acuratețea dimensională a pieselor finite eliminând orice mișcare a cilindrului în timpul ciclului de presare.
Mașinile pentru prelucrarea lemnului încorporează Z2S 10 pentru circuitele de prindere și de fixare. Frezele CNC, bandatoarele de margine și ferăstrăile pentru panouri folosesc cleme hidraulice pentru a fixa piesele de prelucrat în timpul operațiunilor de tăiere. Formatul plăcii sandwich permite constructorilor de mașini să creeze colectoare compacte de supape care integrează mai multe circuite de prindere în spațiu limitat sub mesele de lucru.
Mesele de ridicare și lifturile foarfece se bazează pe Z2S 10 pentru siguranța menținerii sarcinii. Când o platformă de ridicare susține lucrătorii sau materialele în poziții ridicate, placa sandwich cu supapă de reținere Z2S 10 oferă siguranță redundantă prin blocarea orificiilor cilindrului independent de supapa direcțională principală. Chiar dacă supapele de control eșuează sau conductele hidraulice se rup, Z2S 10 previne coborârea necontrolată.
Mașinile de turnat prin injecție de plastic din gama de tonaj mai mic folosesc Z2S 10 pentru circuitele de prindere a matriței. Supapa menține forța precisă de strângere pe tot parcursul ciclului de injecție și răcire. Montarea plăcii sandwich simplifică proiectarea colectorului, deoarece inginerii pot stivui mai multe funcții ale supapelor pe verticală, mai degrabă decât să le aranjeze în modele orizontale mai mari.
Achiziție și prețuri
Placă sandwich cu supapă de reținere Bosch Rexroth originală Z2S 10 unități costă de obicei între 180 și 280 de dolari SUA prin distribuitori autorizați. Canalele oficiale Rexroth oferă documentație tehnică completă, acoperire de garanție și acces la suport de inginerie a aplicațiilor. Timpul de livrare durează de obicei una până la două săptămâni pentru configurațiile standard păstrate în stocul distribuitorului.
Furnizorii hidraulici specializați, cum ar fi Airline Hydraulics și [BuyRexroth.com](http://buyrexroth.com/) mențin inventarul special pentru piața nord-americană. Acești distribuitori livrează adesea în termen de trei până la șapte zile și pot oferi pachete de oferte atunci când comandați mai multe supape sau sisteme hidraulice complete. Prețul lor se încadrează în general în intervalul de 170 până la 260 de dolari, în funcție de cantitate și configurație.
Cumpărătorii europeni pot accesa Z2S 10 prin centrele locale de service Bosch Rexroth și distribuitorii autorizați din Germania, Franța, Italia și alte piețe. Prețurile pe piețele europene sunt de aproximativ 160 până la 250 de euro, cu termene de livrare similare cu cele ale surselor din America de Nord.

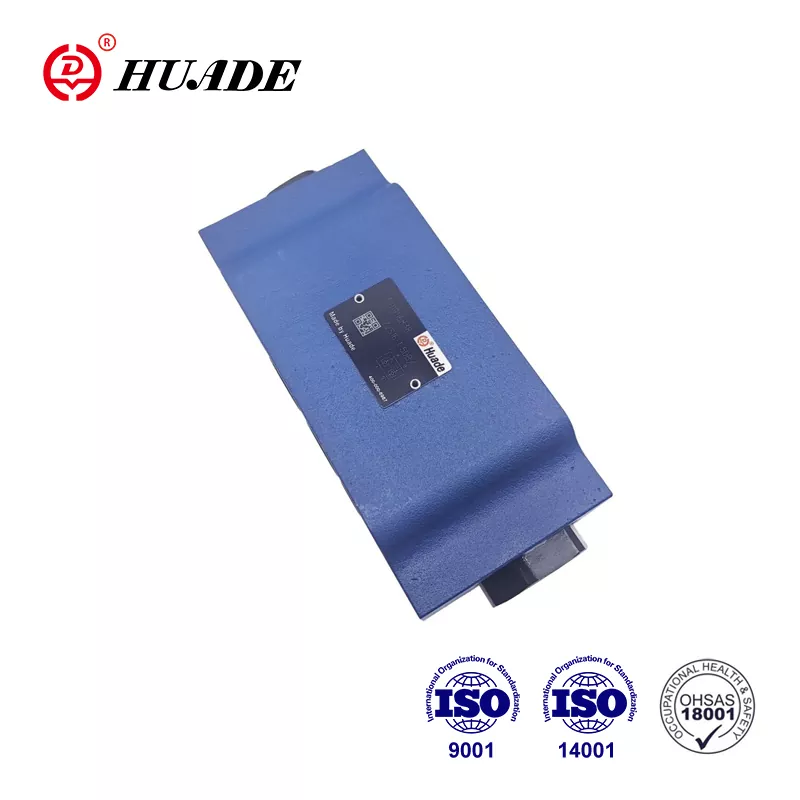

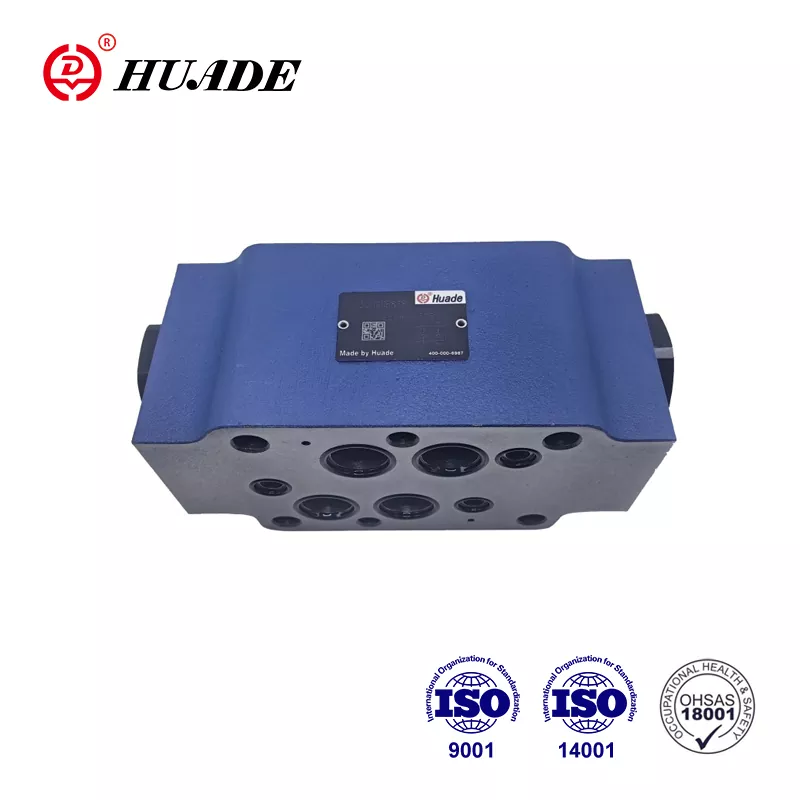

Producătorii alternativi produc versiuni compatibile ale plăcii sandwich cu supapă de reținere Z2S 10. Producătorul chinez Huade Hydraulic produce seria HD Z2S 10 care menține același model de montare CETOP 05 și specificații similare. Aceste alternative costă de obicei cu 25 până la 35% mai puțin decât produsele Rexroth originale, cu prețuri în jur de 120 până la 200 de dolari. Compensația implică documentație tehnică redusă și suport de garanție mai puțin cuprinzător.
Când comandați Z2S 10, verificați numărul complet al piesei, inclusiv denumirea seriei, codul de presiune de fisurare și specificația materialului de etanșare. Un număr complet de piesă ar putea arăta ca Z2S10-1-5X pentru o supapă de presiune de fisurare de 3 bar cu etanșări NBR din seria 5X actuală. Adăugarea „/V” specifică sigiliile FKM, în timp ce configurația de blocare (A, B sau AB) apare mai devreme în secvența numerelor piesei.
Ghid de instalare
Instalarea unei plăci sandwich cu supapă de reținere Z2S 10 necesită o atenție deosebită pregătirii suprafeței de montare. Suprafața de împerechere trebuie să atingă o rugozitate maximă Ra 0,8 și să mențină planeitatea cu 0,01 mm pe 100 mm de lungime a suprafeței. Aceste specificații nu sunt recomandări opționale. Suprafețele de montaj aspre sau deformate vor cauza scurgeri ale inelelor O care compromit întregul scop al utilizării unei supape de reținere fără scurgeri.
Z2S 10 utilizează dimensiuni specifice de inele O care diferă de modelele Z2S mai mari. Porturile principale A, B, P și T necesită inele O cu un diametru exterior de 16 mm cu secțiune transversală de 2 mm. Porturile pilot X și Y folosesc inele O mai mici de 8 mm pe 1,5 mm. Înainte de instalare, confirmați că aveți kitul corect de inele O, deoarece utilizarea dimensiunilor greșite garantează scurgeri și potențiale probleme de contaminare.
Specificațiile cuplului contează în mod semnificativ în cazul instalării plăcilor sandwich. Strângeți cele patru șuruburi de fixare M8 la 41 Newtoni-metri într-un model în cruce diagonală. Cele două șuruburi auxiliare M5 necesită un cuplu de 8,8 Newtoni-metri. Cuplul insuficient permite scurgerile și potențiala deplasare a supapelor, în timp ce suprastrângerea poate deforma corpul supapei din aluminiu sau fontă. Utilizați întotdeauna o cheie dinamometrică calibrată, mai degrabă decât chei de impact sau estimare prin simțire.
Poziționați placa sandwich cu supapă de reținere Z2S 10 astfel încât știfturile diblului de localizare să se alinieze precis cu orificiile din distribuitorul sau placa de bază. Aceste știfturi previn mișcarea laterală care ar putea forfeca inelele O în timpul ciclurilor de presiune. Curățați bine toate suprafețele de montare înainte de asamblare pentru a îndepărta orice așchii de metal, murdărie sau material de etanșare vechi care ar putea compromite etanșarea.
După ce ați fixat toate șuruburile, umpleți sistemul hidraulic cu lichid curat și ciclați actuatoarele de mai multe ori înainte de a aplica sarcini de lucru complete. Această procedură de spargere purifică aerul blocat și verifică dacă Z2S 10 funcționează corect. Monitorizați orice scurgere externă în jurul garniturilor O-ring în timpul funcționării inițiale. Scurgerile mici care apar la prima presurizare indică adesea un cuplu necorespunzător al șuruburilor sau o contaminare a suprafeței.
Considerații privind integrarea sistemului
Placa sandwich cu supapă de reținere Z2S 10 se instalează de obicei între o supapă de control direcțională și actuatorul hidraulic pe care îl controlează. Această poziție permite Z2S 10 să blocheze porturile actuatorului atunci când supapa direcțională se deplasează în poziția neutră. Porturile pilot se conectează la porturile de lucru ale supapei direcționale, astfel încât orice flux intenționat prin supapa direcțională deschide, de asemenea, Z2S 10 în direcția corespunzătoare.
Atunci când integrați Z2S 10 în aplicații cu cilindri verticali, cum ar fi mesele de ridicare sau berbecii de presa, acordați atenție tubulaturii portului pilot. Presiunea pilot trebuie să depășească atât arcul de presiune de cracare, cât și orice presiune a sistemului care încearcă să forțeze supapa să se închidă. Presiunea pilot insuficientă va împiedica deschiderea supapei, lăsând actuatorul blocat în poziție chiar și atunci când comandați mișcarea.
Conexiunile portului rezervorului necesită o atenție specială cu Z2S 10. Portul pilot Y se conectează de obicei la rezervor fie direct, fie prin portul rezervorului supapei direcționale. Această conexiune trebuie să atingă presiunea atmosferică adevărată pentru ca supapa să se închidă în mod fiabil. Orice contrapresiune în linia rezervorului poate împiedica închiderea completă a supapei, rezultând o deplasare nedorită a actuatorului.
Luați în considerare căderea de presiune prin placa sandwich cu supapă de reținere Z2S 10 atunci când dimensionați sistemul hidraulic. Un Z2S 10 care funcționează corespunzător prezintă o pierdere de presiune mai mică de 3 bar la debitul nominal maxim pe direcția curgerii libere. Această cădere de presiune reduce forța disponibilă la servomotor și generează căldură în uleiul hidraulic. Supradimensionarea Z2S 10 pentru cerințele dvs. de debit minimizează căderea de presiune și îmbunătățește eficiența sistemului.
Mai multe supape Z2S 10 se pot stivui împreună în configurații de placă sandwich pentru a controla mai multe actuatoare dintr-un distribuitor compact. Această abordare modulară simplifică instalațiile sanitare și reduce numărul de locații separate de montare a supapelor necesare. Cu toate acestea, fiecare strat suplimentar de supapă se adaugă la înălțimea stivei și crește numărul de etanșări O-ring care necesită o instalare adecvată.
Cerințe de întreținere
Placa sandwich cu supapă de reținere Z2S 10 necesită întreținere relativ minimă atunci când funcționează conform specificațiilor de proiectare. Programați inspecții la fiecare șase până la douăsprezece luni, în funcție de ciclul dvs. de lucru și de mediul de operare. În timpul inspecțiilor, verificați dacă există infiltrații exterioare de ulei în jurul garniturilor O-ring și verificați dacă dispozitivele de acționare mențin poziția corectă când supapele direcționale sunt centrate.
Testați funcționarea pilotului comandând mișcarea lentă a actuatorului și confirmând mișcarea lină și consecventă. Mișcarea sacadată sau ezitant poate indica că Z2S 10 nu se deschide complet din cauza contaminării sau a presiunii pilot insuficiente. Măsurați presiunea pilot la porturile X și Y în condiții de funcționare pentru a verifica că depășește specificația presiunii de fisurare plus orice frecare în circuitul pilot.
Înlocuiți garniturile O-ring la fiecare doi până la cinci ani ca întreținere preventivă, indiferent dacă observați scurgeri. Materialele de etanșare NBR și FKM se întăresc treptat din cauza ciclurilor termice și a expunerii chimice în timp. Etanșările întărite își pierd capacitatea de a se conforma cu neregulile minore ale suprafeței, permițând în cele din urmă scurgerile. Când înlocuiți garniturile, inspectați supapa supapei și suprafețele scaunului pentru uzură, eroziune sau contaminare încorporată.
Monitorizați scăderea presiunii pe placa sandwich cu supapă de reținere Z2S 10 în timpul funcționării normale. Creșterea căderii de presiune în timp indică acumularea de contaminare în pasajele interne sau obstrucția parțială a elementului poppete. Nu ignora căderile de presiune crescânde treptate, deoarece semnalează probleme în curs de dezvoltare care vor cauza în cele din urmă defectarea completă a supapei.
Dacă Z2S 10 nu se eliberează atunci când se aplică presiunea pilot, verificați mai întâi presiunea pilot adecvată la intrarea supapei. Pasajele pilot blocate sau restricționate cauzează adesea erori de eliberare. Verificați dacă conexiunile rezervorului ating de fapt presiunea atmosferică fără restricții. Dacă aceste circuite se verifică corect, dar supapa încă nu se eliberează, contaminarea internă a blocat, probabil, mecanismul clapetei.
Defecțiunea completă a supapei în cazul în care are loc o scurgere din spate înseamnă că poppa sau scaunul a suferit deteriorări. Particulele de metal din altă parte a sistemului dumneavoastră se pot încorpora în suprafețele de etanșare, prevenind închiderea etanșă. În acest moment, înlocuiți întreaga supapă Z2S 10 în loc să încercați reparații pe teren. Prelucrarea de precizie necesară pentru suprafețele de etanșare adecvate face repararea pe teren nepractică.
Compararea alternativelor pentru dimensiunea 10
Parker Hannifin produce supape de reținere acționate pilot în intervale de dimensiuni similare cu cele ale modelului Z2S 10. Supapele sandwich CETOP 05 de la Parker oferă specificații comparabile, cu design interne ușor diferite. Prețurile acestora se potrivesc de obicei cu nivelurile Bosch Rexroth, așa că alegerea dvs. depinde mai mult de componentele existente ale sistemului și de relațiile cu distribuitorii decât de considerentele de cost.
HYDAC produce supape de reținere cu plăci sandwich care se montează pe modele ISO 4401-05 care se potrivesc cu amprenta Z2S 10. HYDAC pune accent pe rezistența la coroziune și oferă variante cu caracteristici de pre-deschidere care reduc șocul hidraulic în timpul tranzițiilor supapelor. Prețul lor este cu aproximativ 10 până la 15 la sută mai mare decât placa sandwich cu supapă de reținere Z2S 10, dar aplicațiile sensibile la vârfurile de presiune pot justifica plata.
Huade HD Z2S 10 reprezintă o opțiune de înlocuire directă fabricată în China. Huade menține dimensiuni de montare identice, modele de porturi și niveluri de presiune, în timp ce vinde la prețuri semnificativ mai mici. Mulți utilizatori implementează cu succes supapele Huade în aplicații sensibile la costuri, unde timpul de nefuncționare are consecințe gestionabile. Cu toate acestea, sistemele critice de siguranță beneficiază de istoricul de calitate stabilit al Bosch Rexroth și de asistența tehnică cuprinzătoare.
Eaton Vickers produce supape de reținere pilot optimizate pentru debite mai mari. Dacă aplicația dvs. depășește limita de 80 de litri pe minut a Z2S 10, luați în considerare alternativele Vickers care pot oferi caracteristici de debit mai bune. Modelele lor de montare folosesc dimensiuni similare, dar nu identice, deci verificați compatibilitatea înainte de a comanda.
Sun Hydraulics produce supape de reținere acționate pilot în stil cartuș care oferă o alternativă la design-urile plăcilor sandwich. Deși nu sunt înlocuitori directe pentru Z2S 10, cartușele Sun pot realiza funcții similare cu diferite modele de colectoare. Această opțiune are sens în primul rând pentru noile proiecte de sisteme, mai degrabă decât pentru aplicațiile de modernizare.
Variații de serie și numere de piesă
Bosch Rexroth produce placa sandwich cu supapă de reținere Z2S 10 în mai multe denumiri de serie. Seria 5X reprezintă producția curentă cu etanșări NBR pentru aplicații cu uleiuri minerale. Serii anterioare, cum ar fi 50 și 60, încă apar în sistemele vechi, dar noile instalări ar trebui să specifice componente 5X pentru cea mai bună disponibilitate a pieselor în viitor.
Adăugarea „V” la numărul piesei specifică garnituri FKM în loc de NBR standard. De exemplu, Z2S10-1-5X folosește etanșări cu ulei mineral, în timp ce Z2S10-1-5X/V utilizează etanșări FKM evaluate pentru ester fosfat sau fluide sintetice. Această distincție contează în aplicații precum sistemele hidraulice rezistente la foc sau sistemele care utilizează uleiuri biodegradabile ecologice.
Configurația de blocare apare în numărul piesei ca un cod de litere. „A” indică blocarea numai pe portul A, „B” blochează doar portul B, iar „AB” blochează ambele porturi. Majoritatea aplicațiilor folosesc configurația AB, deoarece oferă flexibilitate maximă pentru diferite modele de circuite. Blocarea cu un singur port servește unor scopuri specializate în care aveți nevoie să țineți doar pe o parte a unui actuator.
Presiunea de fisurare apare ca un cod numeric: „1” specifică 3 bar, „2” indică 5 bar, „3” înseamnă 7,5 bar și „4” desemnează 10 bar presiune de fisurare. Presiunile mai mici de crăpare asigură un control mai strâns, dar pot permite o presiune mai mare înainte de a se așeza. Presiunile de fisurare mai mari tolerează mai bine fluctuațiile presiunii sistemului, dar necesită mai multă presiune pilot pentru deschidere.
Numerele complete de piese precum R900409844 sau R900481624 identifică configurații specifice Z2S 10 în sistemul de comandă Bosch Rexroth. Folosiți întotdeauna aceste numere de piese complete atunci când comandați piese de schimb pentru a vă asigura că primiți specificațiile exacte ale supapei pentru aplicația dvs. Descrierile generice sau numerele de piese incomplete pot duce la primirea de configurații incorecte.
Depanarea problemelor comune
Când placa sandwich cu supapă de reținere Z2S 10 nu reușește să rețină sarcina și permite deplasarea actuatorului, mai multe cauze merită investigate. În primul rând, verificați dacă porturile pilot nu primesc presiune neintenționată care deschide supapa. Liniile pilot interconectate sau supapele direcționale cu scurgeri pot aplica suficientă presiune pentru a deschide Z2S 10 chiar și atunci când vă așteptați să se blocheze.
Verificați contaminarea în fluidul hidraulic prin luarea unei mostre de ulei și analizând-o pentru numărul de particule. Chiar și particulele fine invizibile pentru inspecția cu ochiul liber pot împiedica etanșarea corespunzătoare. Dacă nivelurile de contaminare depășesc specificațiile ISO 4406 20/18/15, curățați sau înlocuiți filtrele de sistem și luați în considerare adăugarea de filtrare mai fină în amonte de Z2S 10.
Examinați cu atenție modelele de scurgeri externe. Scurgerile din jurul canelurilor inelelor O indică fie garnituri deteriorate, cuplu necorespunzător al șuruburilor, fie suprafețe de montaj deformate. Infiltrațiile de ulei din corpul supapei însuși sugerează o deteriorare internă care necesită înlocuirea completă a supapei. Nu încercați niciodată să reparați componentele interne pe teren, deoarece precizia necesară depășește capabilitățile tipice ale atelierului.
Dacă Z2S 10 nu se eliberează atunci când aplicați presiunea pilot, măsurați presiunea reală la porturile pilot X și Y în timpul funcționării. Aveți nevoie de presiune care depășește specificația pentru presiunea de fisurare plus orice frecare în pasajele pilot. Presiunea pilot insuficientă este cea mai frecventă cauză a defecțiunilor de declanșare. Verificați dacă conductele pilot sunt blocate, pasajele pilot subdimensionate sau presiunea inadecvată de la supapa dumneavoastră direcțională.
Zgomotul neobișnuit de la placa sandwich cu supapă de reținere Z2S 10 în timpul funcționării indică de obicei cavitație sau antrenare de aer. Verificați dacă racordurile rezervorului dumneavoastră mențin niveluri adecvate de ulei și că conductele de aspirație nu introduc aer. Deteriorarea cavitației poate distruge rapid scaunul supapei și suprafețele valvei, necesitând înlocuirea completă.
Evoluții viitoare
Proiectarea sistemului hidraulic continuă să se îndrepte către o capacitate mai mare de monitorizare și diagnosticare. În timp ce placa sandwich cu supapă de reținere de bază Z2S 10 rămâne o componentă pur mecanică, sistemele moderne integrează din ce în ce mai mult senzori de presiune și traductoare de poziție în galeriile de supape. Acești senzori oferă feedback în timp real despre funcționarea supapei și sănătatea sistemului, fără a necesita modificări la Z2S 10 în sine.
Trecerea către sisteme electro-hidraulice creează noi aplicații pentru supapele de reținere acționate pilot. Actuatoarele electrice se ocupă de poziționarea precisă, în timp ce circuitele hidraulice oferă o forță de rezervă ridicată, iar Z2S 10 asigură pozițiile hidraulice în timpul întreruperilor de alimentare. Această relație complementară extinde cazurile de utilizare pentru supapele de reținere compacte în sistemele de alimentare hibride.
Reglementările de mediu conduc schimbări în formulările fluidelor hidraulice. Uleiurile biodegradabile și alternativele cu toxicitate scăzută câștigă cotă de piață, în special în echipamentele mobile și în locații sensibile pentru mediu. Specificațiile viitoare ale Z2S 10 pot include materiale de etanșare optimizate special pentru aceste noi tipuri de fluide dincolo de opțiunile actuale NBR și FKM.
Miniaturizarea continuă în hidraulica mobilă, deoarece producătorii de echipamente caută reducerea greutății și eficiența îmbunătățită. Z2S 10 servește deja bine aplicațiilor compacte, dar pot apărea și variante mai mici pentru sistemele micro-hidraulice din robotică și echipamente de producție de precizie.
Făcând selecția dvs
Alegerea plăcii sandwich cu supapă de reținere Z2S 10 începe cu calcularea cerințelor de debit maxim. Dacă actuatoarele dumneavoastră au nevoie de mai mult de 80 de litri pe minut, modelele mai mari Z2S 16 sau Z2S 22 se potrivesc mai bine aplicației dumneavoastră. Pentru debite sub 80 de litri pe minut, Z2S 10 oferă performanțe optime într-un pachet compact.
În continuare, determinați presiunea maximă de funcționare. Evaluarea de 315 bar a Z2S 10 se ocupă de majoritatea aplicațiilor de echipamente industriale și mobile. Dacă sistemul dumneavoastră funcționează sub 150 de bari, sunteți în limitele capacității supapei. Sistemele care se apropie sau depășesc 250 bar necesită o atenție deosebită tuturor componentelor sistemului, inclusiv filtrarea adecvată și întreținerea etanșării.
Luați în considerare cu atenție constrângerile de spațiu de montare. Placa sandwich Z2S 10 adaugă 25 mm înălțimii stivei, iar plicul total măsoară 162 mm pe 57 mm. Verificați dacă zona dvs. de montare a colectorului sau a supapei se adaptează la aceste dimensiuni cu un spațiu suficient pentru conexiunile hidraulice și accesul la întreținere.
Compatibilitatea fluidelor determină alegerea materialului de etanșare. Garniturile standard NBR funcționează în mod fiabil cu uleiurile hidraulice pe bază de petrol, care constituie majoritatea aplicațiilor industriale și mobile. Fluide de ester fosfat, hidraulice sintetice sau uleiuri biodegradabile necesită etanșări FKM specificate prin adăugarea desemnării V la numărul dvs. de piesă.
Considerentele bugetare influențează dacă selectați componente originale Bosch Rexroth sau alternative compatibile. Aplicațiile critice de siguranță în care defecțiunea supapei ar putea cauza vătămări sau daune materiale semnificative justifică prima pentru echipamentul original. Aplicațiile mai puțin solicitante ar putea accepta alternative optimizate la costuri de la producători precum Huade, fără a compromite fiabilitatea acceptabilă.
Placa sandwich cu supapă de reținere Z2S 10 oferă performanțe dovedite în aplicații hidraulice compacte. Combinația sa de blocare fiabilă, eliberare pilotată și format de placă sandwich care economisește spațiu îl face potrivit pentru echipamente mobile, mașini industriale și sisteme de producție specializate. Înțelegerea specificațiilor, cerințele de instalare și nevoile de întreținere vă ajută să implementați această supapă în mod eficient în circuitele dvs. hidraulice.
