Ai urmărit vreodată echipamentul tău hidraulic încetinind brusc până la un târâș? Sau ai observat că presiunea din sistemul tău de apă acţionează ciudat? De nouă ori din zece, de vină este o supapă de control al debitului care necesită o oarecare atenție. Dacă v-ați zgâriat capul întrebându-vă cum să reglați fin aceste componente cruciale, sunteți în locul potrivit.
Supapele de control al debitului sunt ca butoanele de volum ale sistemelor de fluide - ele controlează cât de repede curge lichidul sau gazul prin conducte. La fel ca reglarea vitezei de croazieră a mașinii tale, acționarea corectă a acestor supape poate însemna diferența între funcționarea lină și defecțiuni costisitoare.
Indiferent dacă depanați problemele de reglare a supapelor în sistemele hidraulice, gestionați debitul de apă în procesele industriale sau reglați fin echipamente pneumatice, acest ghid complet vă va prezenta tot ce trebuie să știți despre reglarea supapelor de control al debitului în siguranță și eficient.
- 01Ce este o supapă de control al debitului?
- 02Tipuri de supape de control al debitului
- 03Standarde din industrie și conformitate
- 04Instrumente de care veți avea nevoie
- 05Ghid pas cu pas pentru ajustare
- 06Reglarea anumitor tipuri de supape
- 07Probleme și soluții comune
- 08Înțelegerea cavitației
- 09Întreținere și bune practici

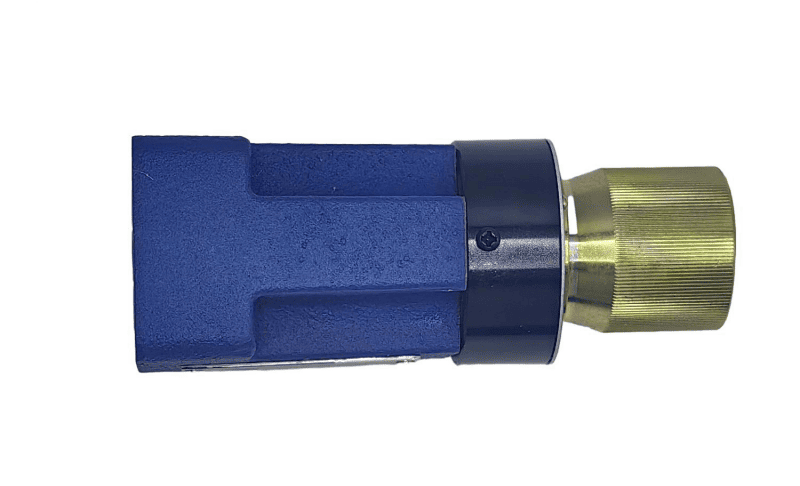

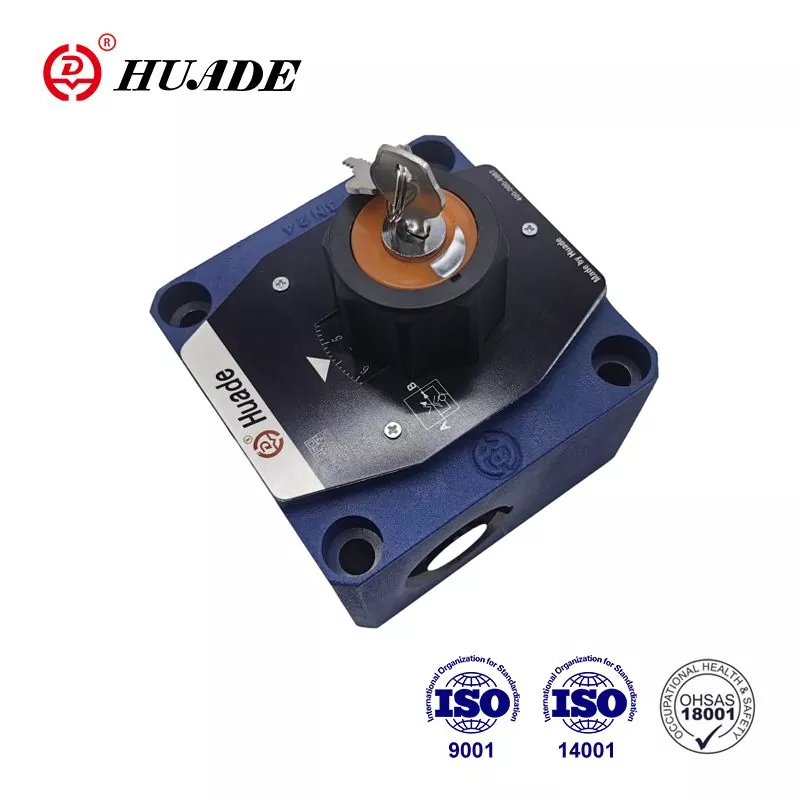

Ce este o supapă de control al debitului?
O supapă de control al debitului este un dispozitiv care controlează cât de mult fluid (lichid sau gaz) trece printr-o țeavă sau sistem. Gândiți-vă la el ca la un robinet în bucătărie - îl puteți întoarce pentru a lăsa mai mult sau mai puțină apă să curgă. Dar supapele de control al debitului sunt mult mai precise și sunt utilizate în sisteme industriale, mașini și echipamente.
Potrivit Societății Internaționale de Automatizare (ISA), supapele de control al debitului sunt componente fundamentale în controlul proceselor industriale, servind drept elemente de control finale care reglează debitele de fluid pentru a menține performanța dorită a sistemului.[1]
De ce sunt importante supapele de control al debitului
Aceste supape sunt cruciale deoarece:
- Controlați viteza cilindrilor hidraulici și a motoarelor
- Preveniți deteriorarea sistemului de la prea multă presiune
- Economisiți energie prin optimizarea debitelor
- Asigurați funcționarea fără probleme a utilajelor
- Ajută la menținerea performanței constante
Când o supapă de control al debitului nu este reglată corespunzător, este posibil să observați:
- Echipamentul funcționează prea repede sau prea încet
- Mișcări sacadate sau bruște în sistemele hidraulice
- Energie irosită și costuri mai mari
- Uzură prematură a componentelor sistemului

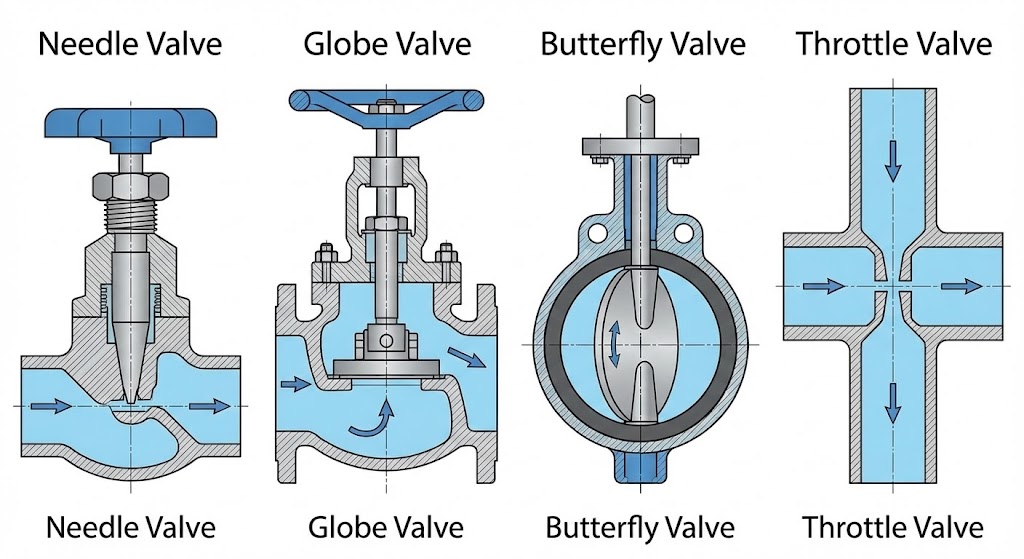

Tipuri de supape de control al debitului
Înainte de a ne aprofunda în ajustări, să ne uităm la principalele tipuri pe care le veți întâlni:
Supape cu ac
Acestea folosesc un ac ascuțit pentru a controla fluxul printr-o deschidere mică. Sunt grozave pentru control precis, dar creează mai multă cădere de presiune.
Cel mai bun pentru: Reglarea fină a debitului în sisteme mici, amestecuri de combustibil sau aplicații delicate.
Supape cu glob
Acestea au un disc care se mișcă în sus și în jos pentru a controla fluxul. Sunt excelente pentru reglare (control gradual al fluxului), dar pot fi voluminoase.
Cel mai bun pentru: sisteme de apă, aplicații cu abur și situații în care aveți nevoie de o capacitate bună de oprire.
Supape fluture
Acestea folosesc un disc rotativ pentru a controla fluxul. Sunt rapid de acționat, dar mai puțin precise pentru ajustări fine.
Cel mai bun pentru: sisteme de conducte mari, aplicații cu închidere rapidă și sisteme în care spațiul este limitat.
Supape de accelerație
Supape simple care restricționează fluxul printr-o deschidere reglabilă. Frecvent în sistemele pneumatice (aer).
Cel mai bun pentru: Controlul de bază al debitului în sistemele de aer și circuitele hidraulice simple.
Supape compensate cu presiune vs. necompensate
Aceasta este o distincție importantă care afectează modul în care vă veți regla supapa:
- Cum funcționează:Deschideți o tură completă ca punct de plecare
- Pro:Simplu, fiabil și rentabil
- Contra:Debitul variază în funcție de fluctuațiile de presiune
- Cel mai bun pentru:Sisteme cu presiune stabilă
- Cum funcționează:Mențineți debitul constant chiar și atunci când presiunea se schimbă
- Pro:Performanță constantă indiferent de variațiile de presiune
- Contra:Mai complex și mai scump
- Cel mai bun pentru:Sisteme cu sarcini sau presiuni variabile
Cercetare publicată în jurnalMașinidemonstrează că supapele de control al debitului compensate cu presiune utilizează mecanisme compensatoare interne pentru a se ajusta automat la variațiile de presiune, menținând astfel debite constante în condiții de încărcare dinamică.[2]
Standarde din industrie și conformitate
Când reglați supapele de control al debitului, este esențial să respectați standardele industriale stabilite. Principalele organizații de standardizare care guvernează proiectarea și testarea supapelor includ:[3][4]
-
Standarde ANSI/ISA:Societatea Internațională de Automatizare publică seria de standarde ISA-75, care oferă linii directoare cuprinzătoare pentru proiectarea, testarea și performanța supapelor de control. Standardele cheie includ:
- ANSI/ISA-75.01.01 (Ecuații de dimensionare a capacității de debit)
- ANSI/ISA-75.05.01 (Terminologia supapei de control)
- ANSI/ISA-75.11.01 (Caracteristici inerente de curgere și variabilitate)
-
Standarde ISO:Organizația Internațională pentru Standardizare oferă standarde recunoscute la nivel global, cum ar fi:
- ISO 5208 (Testarea presiunii supapelor industriale)
- ISO 6263 (suprafețe de montare a supapelor de control al debitului compensate)
- ISO 6403 (Supape care controlează debitul și metodele de testare a presiunii)
- Standarde API:Mantentze erregularrak matxura garestiak saihesten ditu
Aceste standarde asigură siguranța, fiabilitatea și interoperabilitatea între diferiți producători și aplicații de supape.
Instrumente de care veți avea nevoie
Înainte de a începe orice reglare a supapei, adunați aceste instrumente esențiale:
| Instrument | Scop |
|---|---|
| Debitmetru | Măsoară debitul real al fluidului |
| Manometru | Monitorizează presiunea sistemului |
| Cheie reglabila | Efectuează reglajele supapelor |
| Contrapiulițe sau cleme | Vă asigură setările |
| Echipament de siguranță | Te protejează în timpul lucrului |
⚠️ Siguranța pe primul loc: precauții importante
Nu săriți niciodată pașii de siguranță! Lucrul cu sisteme sub presiune poate fi periculos. Iată ce trebuie să faci:
Înainte de a începe:
- Opriți sistemul și eliberați toată presiunea
- Așteptați ca sistemul să se răcească dacă a fost fierbinte
- Purtați ochelari de protecție și mănuși
- Въздух в системата
- Citiți manualul sistemului pentru instrucțiuni specifice de siguranță
Proceduri de blocare/etichetare:
- Citiți manualul sistemului pentru instrucțiuni specifice de siguranță
- Verificați dacă toată presiunea este eliberată
- Informați alți lucrători despre lucrările de întreținere

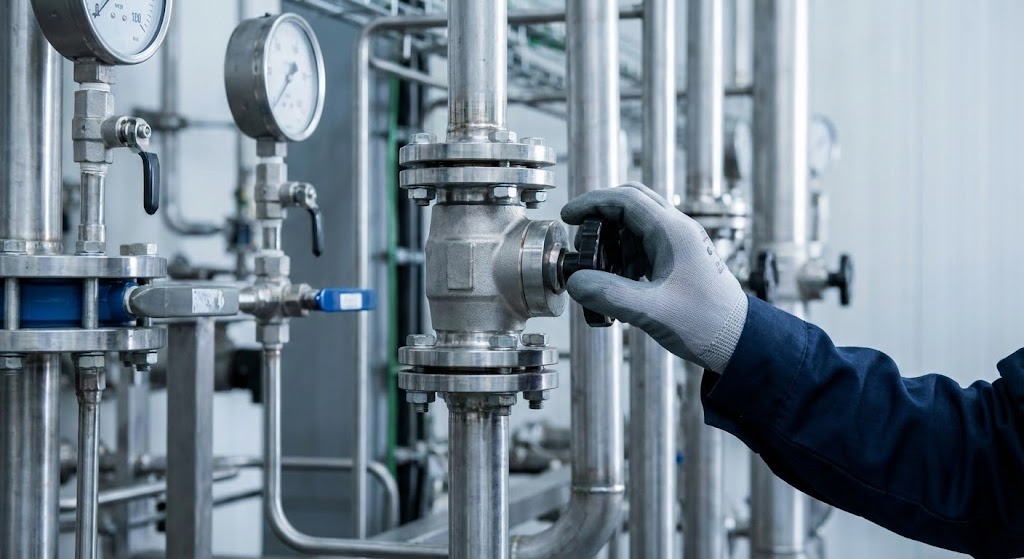

Ghid pas cu pas pentru reglarea supapelor de control al debitului
Pasul 1: Pregătiți-vă pentru ajustare
- Opriți sistemul în siguranță urmând procedurile adecvate
- Identificați debitul țintă din specificațiile sistemului
- Verificați poziția curentă a supapei și notați orice setări existente
- Instalați debitmetrul și manometrele dacă nu sunt deja prezente
De ce sunt importante supapele de control al debitului
Începeți cu mici ajustări - nu faceți niciodată schimbări mari deodată.
- Rotiți încet șurubul sau butonul de reglare:
- În sensul acelor de ceasornic (strângere)= Debit mai mic
- În sens invers acelor de ceasornic (slăbire)= Mai mult flux
- Faceți doar 1/8 până la 1/4 de tură odată
- Testați sistemul după fiecare ajustare mică
Pasul 3: Monitorizare și reglare fină
- Porniți sistemul și urmăriți citirea debitmetrului
- Comparați ceea ce vedeți cu ceea ce doriți - vă atingeți ținta?
- Faceți mici ajustări după cum este necesar - răbdarea este cheia aici
- Fii cu ochii pe acele manometre pentru a rămâne în limitele de siguranță
- Acordați sistemului un minut pentru a se stabili după fiecare reglare - nu vă grăbiți!
Cercetările recente privind controlul digital al debitului hidraulic demonstrează că sincronizarea corectă a reglajului este critică - sistemele necesită perioade de stabilizare între ajustări pentru a obține măsurători precise de debit.[5]
Pasul 4: Blocați setările și documentați totul
Odată ce obțineți fluxul perfect, este timpul să asigurați acea ajustare.
- Folosiți piulițe de blocare sau cleme pentru a preveni deplasarea setarii
- Testați totul în condiții normale de lucru - nu doar inactiv
- Notează-ți setările - crede-mă, îți vei mulțumi mai târziu
Ce să înregistrați:
- Poziția inițială a supapei (se întoarce de la închis)
- Debitul final realizat
- Reglarea supapei necompensate
- Data ajustării
- Orice observații neobișnuite
Reglarea anumitor tipuri de supape
Reglarea supapei cu ac
Supapele cu ac necesită îngrijire suplimentară deoarece sunt foarte sensibile:
- Închideți complet robinetul rotind în sensul acelor de ceasornic până când este bine (nu strângeți prea mult!)
- Deschideți încet, rotind în sens invers acelor de ceasornic
- Faceți ajustări foarte mici - 1/8 de tură sau mai puțin
- Urmăriți îndeaproape debitmetrul, deoarece schimbările au loc rapid
Pentru un sfat:Dacă reglați o supapă cu ac pentru amestecul de combustibil, începeți sărați (mai puțin combustibil) și adăugați treptat mai mult până când obțineți o funcționare lină. Acest lucru previne inundațiile și eventualele daune.
Notă importantă: După ajustarea inițială, s-ar putea să fie nevoie să reglați din nou odată ce sistemul funcționează la sarcină maximă pentru o perioadă. Nu fi surprins dacă lucrurile se deplasează ușor în primele ore de funcționare.
Reglarea supapei cu glob
Supapele cu glob sunt mai îngăduitoare pentru ajustări:
- Închideți complet supapa
- Deschideți o tură completă ca punct de plecare
- Gomendatutako balbula mota
Aceste supape gestionează mai bine ajustările mai mari decât supapele cu ac.
Reglarea supapei compensate cu presiune
Aceste supape sunt mai ușor de reglat deoarece mențin debitul constant:
- Deblocați mecanismul de reglare dacă are încuietoare
- Rotiți butonul de reglare.
Important: Verificați eticheta supapei. De obicei, în sensul acelor de ceasornic = flux mai puțin, dar unii producători sunt opuși. - Compensatorul intern gestionează automat variațiile de presiune
- Blocați setarea când sunteți mulțumit de flux
După cum s-a observat în cercetarea sistemului hidraulic, supapele cu presiune compensată folosesc bobine compensatoare care mențin debitul constant prin ajustarea automată pentru schimbările de presiune, cu mecanisme de amortizare pentru a preveni vânătoarea între pompă și supapă.[6]
Reglarea supapei necompensate
Acestea necesită mai multă atenție la presiunea sistemului:
- Monitorizați atât debitul, cât și presiunea în timpul ajustărilor
- Utilizați diagramele producătorului pentru a corela setările cu debitele
- Rețineți că schimbările de presiune vă vor afecta debitul
- Poate necesita reajustare dacă presiunea sistemului variază în timpul funcționării
Probleme și soluții comune
Cauze posibile: murdărie, coroziune sau lipsă de lubrifiere
Soluție: Curățați și lubrifiați mecanismul de reglare
Cauze posibile: șurub de reglare slăbit, componente uzate, modificări ale presiunii sistemului
Soluție: Verificați de două ori toate piulițele de blocare sunt strânse, înlocuiți piesele uzate dacă este necesar, luați în considerare trecerea la supape compensate cu presiune pentru sistemele instabile
Cauze posibile: cavitație, debit turbulent, supapă subdimensionată
Soluție: verificați dacă supapa este dimensionată corect pentru aplicația dvs., reduceți căderea de presiune sau instalați garnitura anti-cavitație
Cauze posibile: Garnituri uzate, corpul supapei deteriorat
Soluție: Înlocuiți garniturile sau întreaga supapă dacă corpul este deteriorat
Cauze posibile: pasaje înfundate, piese interne uzate
Soluție: Curățați supapa la interior, înlocuiți componentele uzate

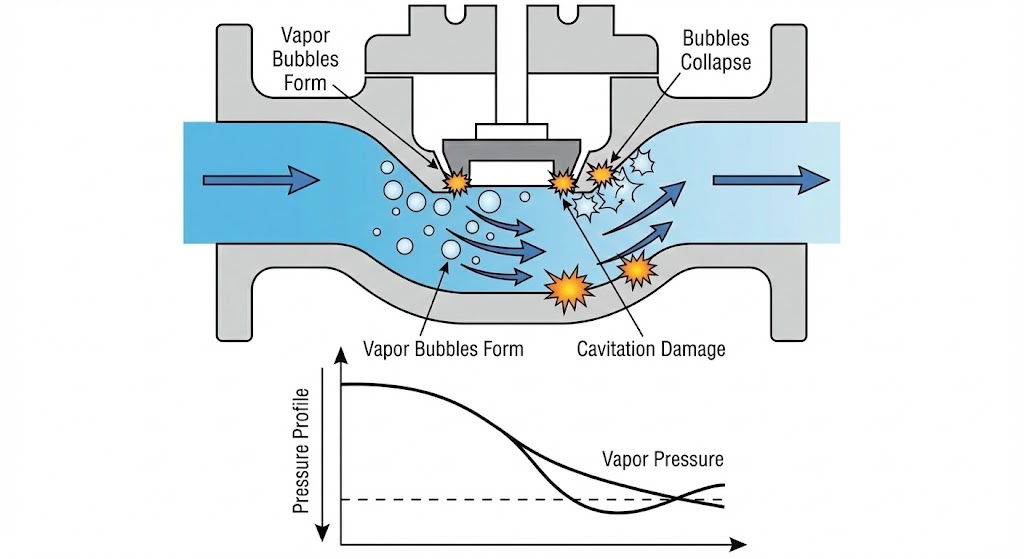

Înțelegerea cavitației în supapele de control
Cavitația este unul dintre cele mai distructive fenomene care afectează supapele de control. Apare atunci când presiunea locală din supapă scade sub presiunea de vapori a lichidului, determinând formarea de bule de vapori. Atunci când aceste bule se prăbușesc ulterior în regiuni cu presiune mai mare, ele creează unde de șoc care pot provoca daune severe la interiorul supapelor.[7]
Conform cercetărilor efectuate de Emerson, cavitația se caracterizează prin patru efecte negative principale: niveluri ridicate de zgomot (depășind adesea 110 dB), vibrații excesive, deteriorarea materialului prin pitting și deteriorarea eficienței controlului debitului.[8]Deteriorarea apare de obicei ca o suprafață aspră, asemănătoare cenuşului, pe componentele supapei.
Strategii de prevenire
Prevenirea cavitației este esențială pentru longevitatea supapei. Experții din industrie recomandă mai multe abordări:[9][10]
- . Mașini, 2024.Asigurați-vă că supapa este dimensionată adecvat pentru aplicație pentru a evita căderile excesive de presiune
- Stadiul căderii de presiune:Utilizați mai multe supape în serie sau în mai multe etape pentru a distribui treptat căderea de presiune
- Trim anti-cavitație:Instalați garnitură specializată cu mai multe căi de curgere care măresc coeficientul de cavitație (Xfz)
- Design sistem:Plasați supapele la cote mai mici sau în zone mai reci pentru a crește presiunea în aval
- Alegerea materialului:Utilizați materiale întărite pentru componentele supapelor expuse cavitației
Standardul IEC 60534-8-4 al Comisiei Electrotehnice Internaționale oferă metode detaliate pentru prezicerea cavitației și generarea de zgomot în supapele de control.[12]
Factori care afectează performanța supapei
Înțelegerea acestor factori vă va ajuta să faceți ajustări mai bune:
-
bola balbulakFluidele groase (vâscozitate mare) curg mai lent decât fluidele subțiri; schimbările de temperatură afectează grosimea fluidului; fluidele corozive pot necesita materiale speciale pentru supape.
Cercetările indică faptul că parametrii supapei, cum ar fi diametrul miezului, rigiditatea arcului și diametrul orificiului de amortizare, influențează semnificativ performanța dinamică a debitului.[12] - Design sistem:Dimensiunea și aspectul conductei afectează căderea de presiune; dimensionarea corectă a supapei este crucială pentru un control bun; sprijinul și alinierea previn stresul mecanic.
- Conditii de functionare:Fluctuațiile de presiune afectează mai mult supapele necompensate; temperaturile extreme pot deteriora componentele supapei; contaminarea în fluid poate înfunda pasajele supapelor.
Sfaturi de întreținere pentru performanță optimă
Sarcini regulate de întreținere:
- Curățați lunar supapa și zona înconjurătoare
- Verificați dacă există scurgeri în timpul inspecțiilor de rutină
- Lubrifiați piesele în mișcare conform recomandărilor producătorului
- Înlocuiți filtrele pentru a menține lichidul curat
- Calibrați setările de debit anual sau conform specificațiilor
Semne că supapa dvs. necesită atenție:
- Dificultate de a face ajustări
- Debite inconsistente
- Purtați ochelari de protecție și mănuși
- Scurgeri vizibile sau coroziune
- Comportamentul neregulat al sistemului
Scenarii de aplicații din lumea reală
Echipamente de producție
Problema:Viteza de avans hidraulică a mașinii dumneavoastră CNC este inconsecventă, ceea ce provoacă un finisaj slab al suprafeței
Solutia:Reglați supapa de control al debitului pentru a menține viteze de tăiere constante, îmbunătățind calitatea produsului și durata de viață a sculei
Sisteme HVAC
Problema:Deschideți încet, rotind în sens invers acelor de ceasornic
Solutia:Echilibrează debitul de apă prin circuitele de încălzire/răcire prin reglarea supapelor de control de zonă
ກວດເບິ່ງສະເພາະຂອງແຫຼວ
Problema:Mișcare sacadată sau funcționare lentă care afectează productivitatea
Solutia:Reglați fin controlul debitului pentru a obține viteze uniforme și uniforme, care se potrivesc cerințelor procesului dumneavoastră
Deși multe ajustări ale supapelor pot fi efectuate de către operatori, apelați un profesionist atunci când: Supapa face parte dintr-un sistem critic de siguranță, nu sunteți sigur de procedurile adecvate, sistemul utilizează fluide periculoase, mai multe supape necesită ajustări coordonate sau întâmpinați probleme neașteptate în timpul ajustării.
Diferența de presiune pe valvă determină cavitația și intensitatea eroziunii. Inginerii proiectanți selectează supape cu capacitate de debit adecvată pentru a menține căderile de presiune în limite acceptabile. Operarea supapelor la diferențe de presiune mai mari decât valoarea nominală a acestora accelerează deteriorarea dinamică a fluidului. Sistemele cu linii de drenaj pilot inadecvate sau porturi blocate ale rezervorului creează contrapresiune care forțează bobina principală să funcționeze cu o scădere excesivă a presiunii, declanșând cavitația chiar dacă specificațiile sistemului par normale.
Reglarea corectă a supapelor de control al debitului este o abilitate care se îmbunătățește odată cu practica. Începeți cu mici ajustări, acordați prioritate siguranței și nu grăbiți procesul. Amintiți-vă că fiecare sistem este diferit, așa că ceea ce funcționează pentru o aplicație poate necesita modificare pentru alta.
Cheia succesului este înțelegerea tipului dvs. specific de supapă, respectarea procedurilor de siguranță adecvate și a standardelor industriale și efectuarea de ajustări graduale în timp ce monitorizați performanța sistemului. Cu răbdare și atenție la detalii, veți putea să optimizați performanța sistemului și să prelungiți durata de viață a echipamentului.
Păstrați acest ghid la îndemână pentru referință și nu ezitați să consultați manualul sistemului sau să contactați un profesionist atunci când nu sunteți sigur de vreo procedură. Reglarea corectă a supapelor este o investiție în fiabilitatea și eficiența sistemului dumneavoastră.
Lista de verificare de referință rapidă
Înainte de a începe:
- ☑ Sistemul este oprit și depresurizat
- ☑ Echipament de siguranță activat
- ☑ Uneltele adunate
- ☑ Debitul țintă identificat
În timpul ajustării:
- ☑ Numai mici modificări incrementale
- ☑ Monitorizați debitul și presiunea
- ☑ Lăsați sistemul să se stabilizeze
- ☑ Înregistrați setările
După ajustare:
- ☑ Setări blocate pe loc
- ☑ Sistem testat în condiții normale
- ☑ Performanța documentată
- ☑ Întreținere programată
Amintiți-vă: Dacă aveți îndoieli, consultați un tehnician cu experiență sau producătorul supapei pentru îndrumări specifice sistemului dumneavoastră. Consultați întotdeauna standardele ANSI, ISA și ISO aplicabile pentru tipul și aplicația dvs. specifice de supapă.
Referințe
- Societatea Internațională de Automatizare (ISA). ISA 75.05.01-2016: Terminologia supapei de control.
- Investigație asupra caracteristicilor dinamice ale unei noi supape hidraulice de control a debitului de apă de înaltă presiune. Mașini, 2024.
- Standarde pentru supape - Institutul Național American de Standarde (ANSI), Organizația Internațională pentru Standardizare (ISO) și Societatea Internațională de Automatizare (ISA).
- Seria ISA-75 de standarde pentru supape de control. Societatea Internațională de Automatizare.
- Supape hidraulice digitale: progrese în cercetare, Helion, 2024,
- Supapă hidraulică de control a debitului cu descărcare - Manual de instrucțiuni. Delavan Fluid Power.
- Cavitația în supapele de control - Prezentare tehnică. CLA-VAL, 2020.
- Cavitația în supapele de control. Soluții de automatizare Emerson.
- Supapa de control a cavitației și prevenirea zgomotului. Corporația Valin.
- Cum să preveniți cavitația în supapele de control flutureUnele camere sunt prea calde, în timp ce altele îngheață
- Baumann, H.D. & Monsen, J.F. „Opriți cavitația de la distrugerea garniturii supapelor de control”. Valve World Magazine, 2018. Referință la Standardul IEC 60534-8-4.
- Îmbunătățirea structurii și optimizarea parametrilor supapei de control micro-debit. Rapoarte științifice, 2023.
