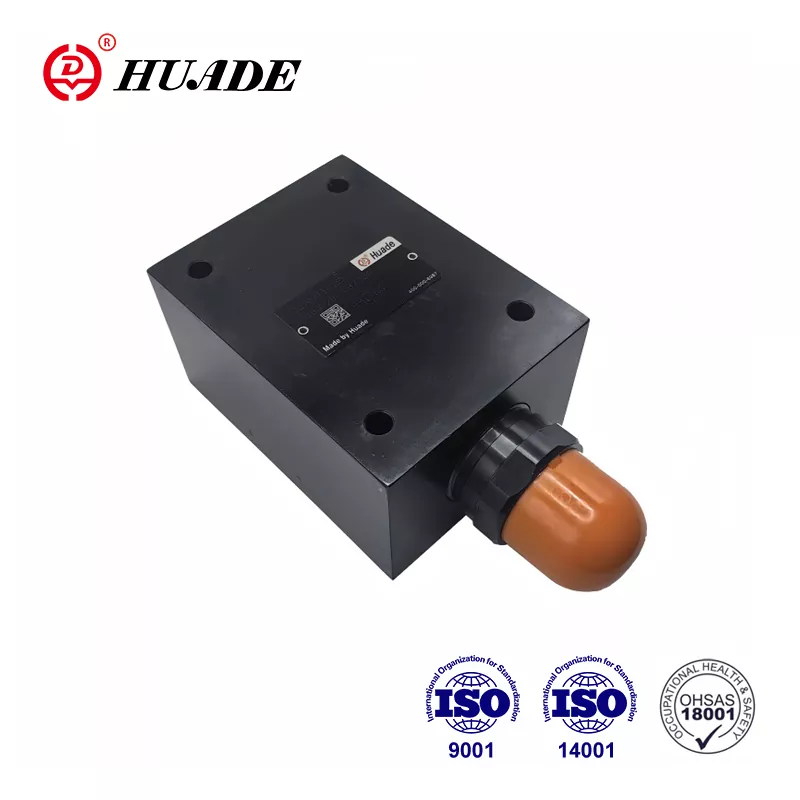

Supapă de relief presiune DBD

Beijing Huade Hydraulic Industrial Group este o renume companie de stat, specializată în proiectarea, fabricația și serviciul de produse și echipamente hidraulice. Valva de relief DBWT poate înlocui produsele oferite de Rexroth®. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Huade Hydraulic are un sistem de inspecție bun pentru a asigura calitatea înaltă a supapelor hidraulice. Fabrica operează mai mult de 750 de piese de echipamente de producție avansate importate din întreaga lume. Fiecare supapă de presiune va fi ambalată în pungi de plastic impermeabile și cutii standard, cu mărci anti-concurență atașate. Produsele hidraulice Huade® sunt utilizate pe scară largă în industria militară pentru a promova modernizarea echipamentelor de apărare.

Parametrul produsului Valvei de reducere a presiunii DBD

Caracteristica produsului și aplicarea supapei de relief de presiune DBD

Caracteristici:

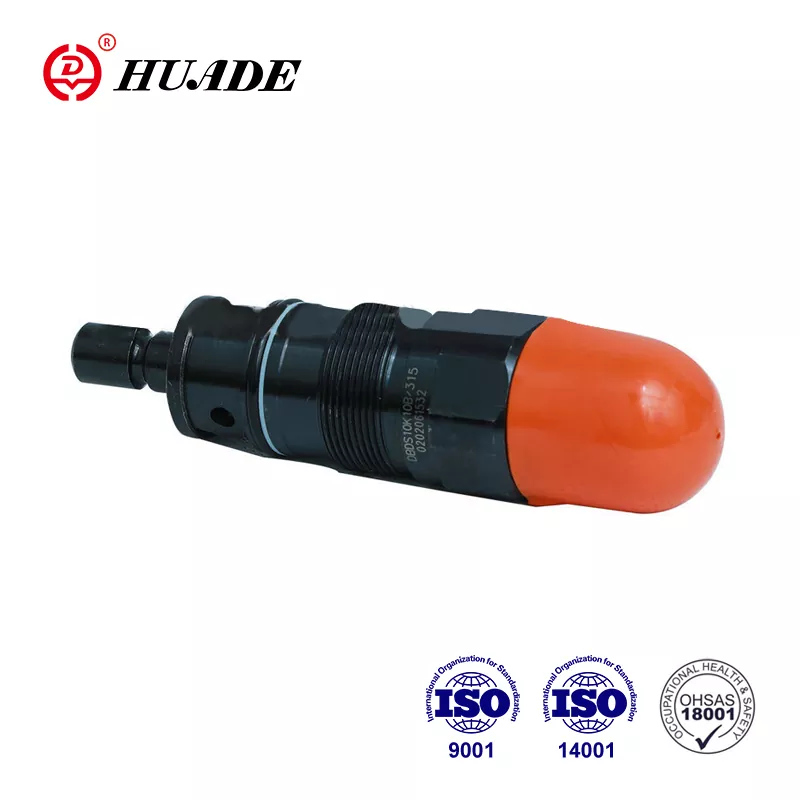

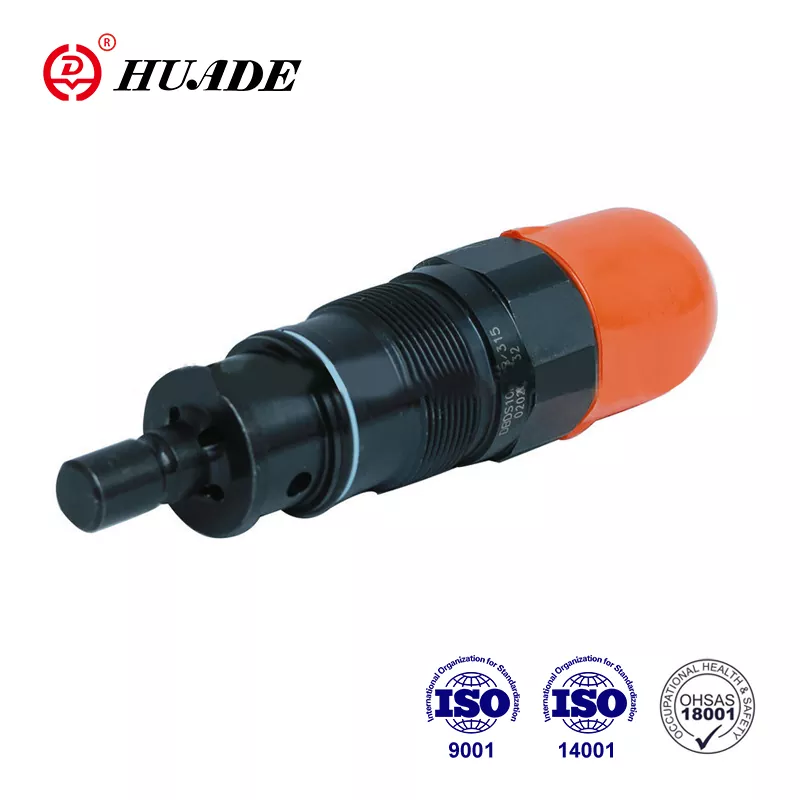

▶ Ca supapă de cartuș

▶ Pentru conexiuni filetate

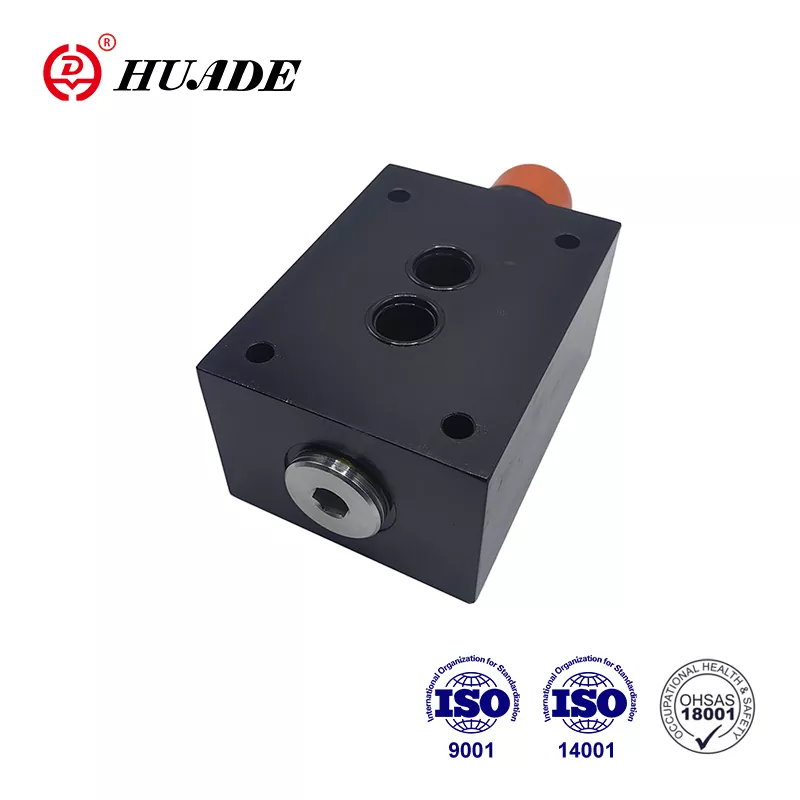

▶ Pentru montarea subplate

▶ 3 Elemente de ajustare a presiunii, opțional:

· Buton rotativ

· .Hex. șurubul capului cu capac de protecție

· Buton rotativ blocat cu scară

Aplicație:

Funcții, secțiune și simboluri ale supapei de relief de presiune DBD

Valvele de reliefare a presiunii DBD sunt supape de poppet operate direct.

Sunt folosite pentru a limita presiunea într -un sistem hidraulic.

Supapele constau în principal din mânecă (1), arc (2), poppet cu bobină de amortizare (4) (stadii de presiune 2,5 până la 40 MPa) sau bilă (4) (stadiul de presiune 63 MPa) și elementul de reglare (3). Setarea presiunii sistemului este infinit variabilă prin elementul de reglare (3). Primăvara (2) împinge poppetul (4) pe scaun. Canalul P este conectat la sistem. Presiunea prezentă în sistem este aplicată pe zona poppet (sau bilă).

Dacă presiunea în canalul P se ridică deasupra supapei setate la izvor (2), poppetul (4) se deschide împotriva arcului (2). Acum fluxurile de lichid de presiune formează canalul P în canalul T. Captura de poppet (4) este limitată de un pin. Pentru a menține o bună setări de presiune pe întregul interval de presiune, intervalul de presiune este împărțit în 7 etape de presiune. O etapă de presiune corespunde unui anumit arc pentru o presiune maximă de funcționare care poate fi setată cu acesta.

Structura și simbolurile supapei de relief de presiune DBD

Simboluri ale DBD

Observa

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie sigilat și un filtru de aer trebuie instalat la intrarea în aer.

3.Produse fără subplate la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a valvei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să selectați și să le utilizați, în funcție de parametrul enumerat în cartea de probe.

5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
