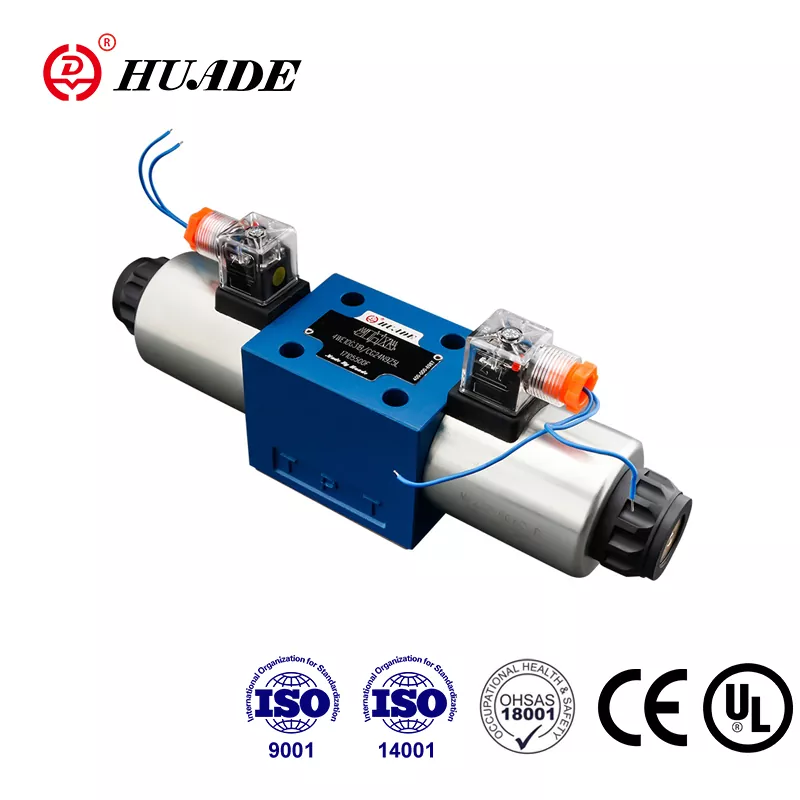

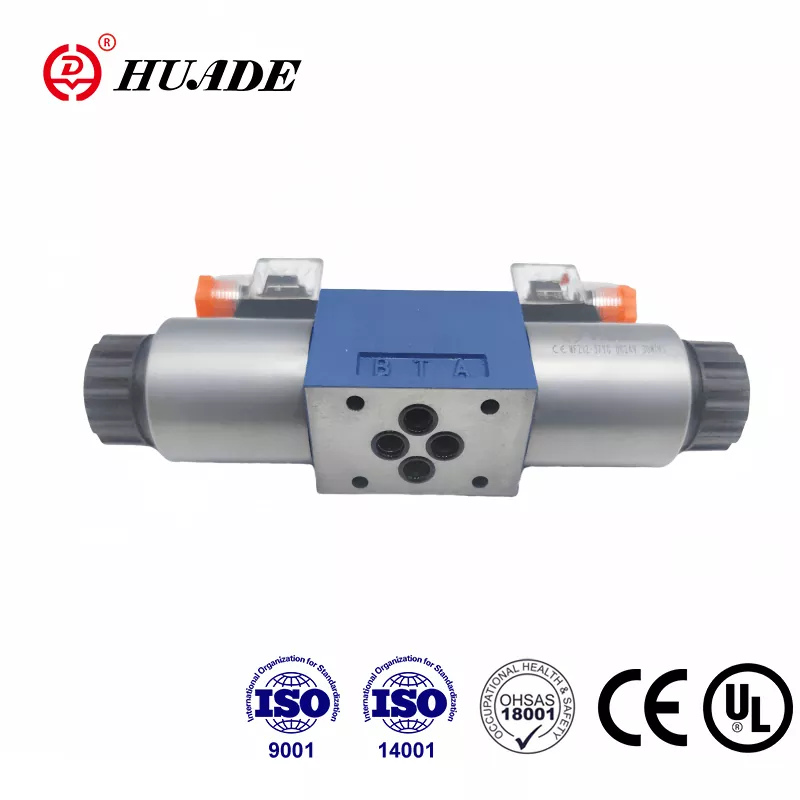

Cooperare cu Rexroth de două ori din 1979, Huade Hydraulic a devenit un producător de frunte în industria hidraulică din China. Supapa direcțională Huade® tip 4WE 10 D este un înlocuitor pentru produsele Rexroth. Seria de supape direcționale cu solenoid a trecut certificările CE și UL. Aceste supape sunt competitive cu produse bine cunoscute, de bună calitate și preț mai mic. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Huade® este un brand remarcabil în industria hidraulică chineză. Supapele direcționale hidraulice Huade® sunt implicate în multe proiecte naționale de transformare a echipamentelor tehnice și de apărare pentru a promova modernizarea echipamentelor de apărare.
|
Presiune de lucru max. |
Porturi A.B.P (MPa) |
la 31,5 |
|
Porturi T (MPa) |
16 |
|
|
Debit maxim (l/min) |
120 |
|
|
Secțiune transversală (poziția de comutare 0): |
Cu simbolul Q aproximativ 6 % din suprafața nominală |
|
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
|
Interval de temperatură a fluidului sub presiune （℃） |
-30~+80 |
|
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
|
|
Greutate (kg) |
Supapă cu 1 solenoid |
5.1(DC), 4.3(AC) |
|
Supapă cu 2 solenoizi |
6,7 (DC), 5,1 (AC) |
|
Caracteristici:
▶ Supapă direcțională acționată direct cu solenoid ca versiune standard
▶ Solenoizi DC sau AC cu pin umed cu bobine detașabile
▶ Contur perfect
▶ Bobinele pot fi înlocuite fără a deschide camera etanșă la presiune
▶ Alegerea fie a conexiunilor electrice centrale, fie individuale
▶ Comandă manuală opțională
▶ Durată lungă de viață
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Supapele direcționale 4WE 10 cuprind în principiu carcasa (1), unul sau doi solenoizi (2), bobină de comandă (3) și unul sau două arcuri de retur (4). În repaus, bobina de comandă (3) este menținută în poziția centrală sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). Bobina de comandă (3) este acţionată de solenoizi cu ştift umed (2). Forța solenoidului (2) acționează asupra bobinei de comandă (3) și o deplasează din poziția de repaus în poziția finală dorită. Acest lucru permite fluxul liber de la P la A și B la T sau P la B și A la T.
La deconectarea electromagnetică (2), bobina de comandă (3) este readusă în poziția sa inițială prin arcul de revenire (4).
Comandă manuală opțională (5) permite mișcarea bobinei de comandă (3) fără ca solenoizii să fie alimentați.
Diagrama structurii seriei WE 10 30B
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer.
3. Produse fără subplacă la ieșirea din fabrică.
4. Șuruburile de fixare a supapelor trebuie selectate și utilizate conform caietului de mostre.
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
