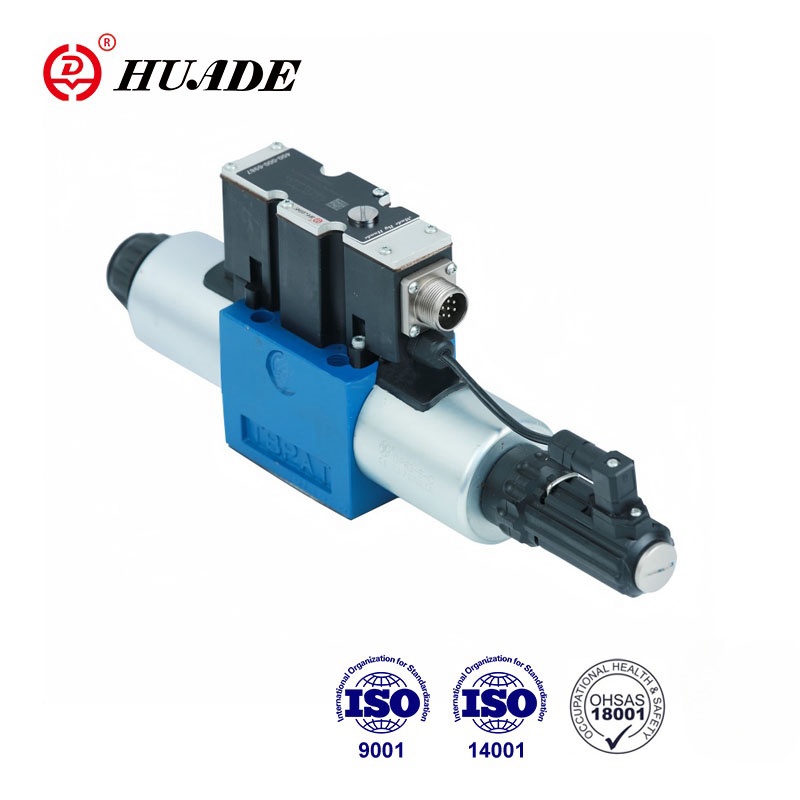

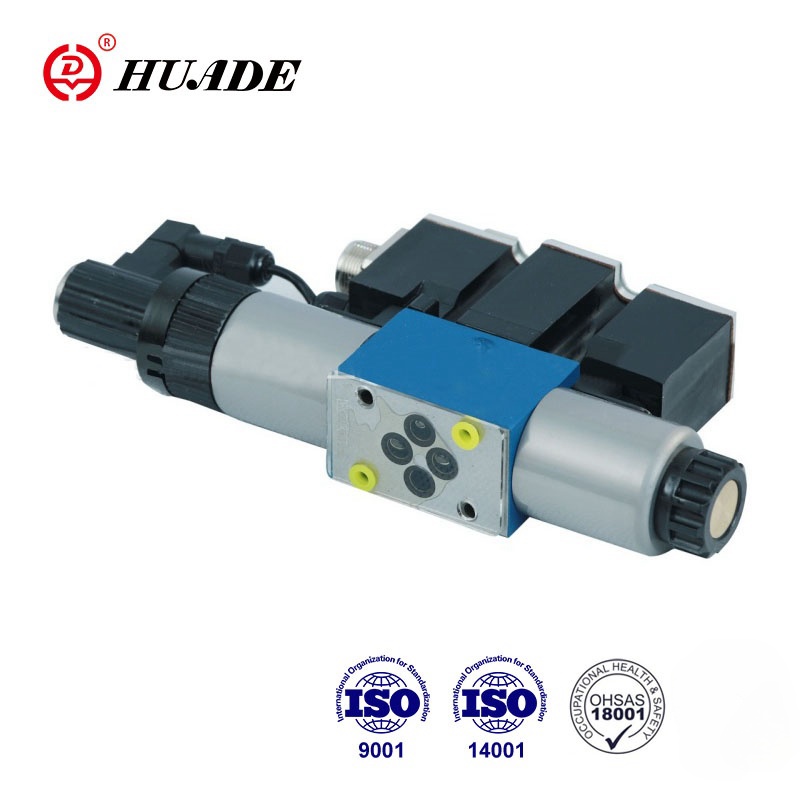

Această supapă proporțională 4WRE-2X este o supapă direcțională proporțională cu un solenoid proporțional cu acțiune directă, care este utilizat pentru a controla debitul și direcția de curgere a uleiului hidraulic. Are caracteristicile unui aspect frumos. Este ușor de utilizat supapa proporțională 4WRE-2X. Utilizatorii trebuie să folosească doar un dop cu șapte nuclee pentru ao folosi și, în același timp, să rezolve potrivirea electro-hidraulică, care este favorabilă aplicării tehnologiei de control al autobuzelor.
| Hidraulic | |||
| Dimensiune | 6 | 10 | |
| Presiunea de operare | Porturile A, P, B | 31.5 | 31.5 |
| Portul T | 21 | 21 | |
| Debitul nominal Qvnom la △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Max. debit admisibil (l/min) | 80 | 180 | |
| Gradul de contaminare (μm) | ≤20 (recomandat 10) | ||
| histerezis (%) | ≤0,1 | ||
| Interval de inversare (%) | ≤0,05 | ||
| Sensibilitatea răspunsului (%) | ≤0,05 | ||
| Fluid sub presiune | Uleiuri minerale, ester fosfat | ||
| Interval de vâscozitate mm2/S | 20 până la 380 | ||
| Interval de temperatură ambientală (℃) | 4WRE | -20 până la +70 | |
| 4 WREE | -20 până la +50 | ||
| Greutate (Kg) | 4WRE | 2.2 | 6.3 |
| 4 WREE | 2.4 | 6.5 | |
| Electrice (electronice integrate) | |||
| Dimensiune | 6 | 10 | |
| Tipul de furnizare | DC | DC | |
| Tensiune nominală (V) | 24 | ||
| Curentul nominal al solenoidului (A) | 2.5 | ||
| Rezistența bobinei solenoidului (Ω) | Rezistența bobinei la 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Datoria | 100% | ||
| Temperatura maximă a bobinei (℃) | la 150 | ||
| Izolație conform DIN40050 | IP65 | ||
| Date tehnice ale amplificatorului asociat | |||
| Amplificator asociat | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Tensiune de alimentare | Tensiune nominală VDC | 24 | |
| Valoarea limită inferioară V | 19.4 | ||
| Valoarea limită superioară V | 35 | ||
| Puterea amplificatorului | Imax A | <2 | |
| Curentul de impuls A | 3 | ||
Caracteristici:
▶Supapă direcțională proporțională controlată direct pentru controlul direcției și mărimii unui debit
▶Pentru montarea plăcii suport
▶ Feedback de poziție electrică
▶Bobină de comandă centrată pe arc
▶Tip 4WREE, electronică de supapă integrată cu interfață A1 sau F1
▶Acționarea se face prin solenoizi proporționali cu filet central și bobină detașabilă
▶Supapă și control electronic dintr-o singură sursă
Aplicație:
Supapa direcțională proporțională 4WRE-2X este utilizată pe scară largă în diverse domenii, cum ar fi mașini-unelte, industria ușoară, metalurgie, minerit, aerospațial etc.
Supapele direcționale proporționale 4/2 și 4/3 sunt componente controlate direct ale designului de montare a plăcii de bază.
Acestea sunt actionate de solenoizi proportionali cu filet central si bobina detasabila. Solenoizii sunt controlați opțional fie prin electronică de control externă (tip WRE), fie prin electronică de control integrată (tip WREE).
Descrierea functionala:
Cu solenoizii (5 și 6), dezactivați, bobina de comandă (2) este menținută în poziție centrală de arcurile de compresie (3 și 4)
Funcționarea directă a bobinei de comandă (2) prin punerea sub tensiune a unuia dintre solenoizii proporționali, de ex. controlul solenoidului „b” (6)
→Mișcarea bobinei de comandă (2) spre stânga proporțional cu semnalul electric de intrare
→Conexiune de la P la A și B la T prin secțiuni transversale asemănătoare orificiului cu caracteristici de curgere progresivă
Dezactivarea solenoidului (6)
→Bobina de comandă (2) este readusă în poziția centrală prin arcul de compresie (3)
HD-4WRE...A-2X
În starea dezactivată, bobina (2) este menținută într-o poziție centrală mecanică de arcurile de retur a solenoidului. Acest lucru, pentru simbolul bobinei „V”, nu se referă la poziția centrală hidraulică! Când circuitul de comandă în buclă închisă a supapei electrice este închis, atunci bobina este poziționată în poziția centrală hidraulică.
Proiecta:
Supapa constă în principal din:
•Carcasa(1) cu fata de montaj
• Bobină de comandă (2) cu arcuri de compresie (3 și 4)
• Solenoizi (5 și 6) cu filet central
• Traductor de poziție (7)
•Electronică de control integrată opțională(8)
•Ajustarea mecanică a punctului de zero (9) este accesibilă prin Pg 13.5, iar punctul de zero electric este accesibil prin Pg 7(10) (tip 4WREE)
Simbol al supapei direcționale proporționale 4WRE-2X
