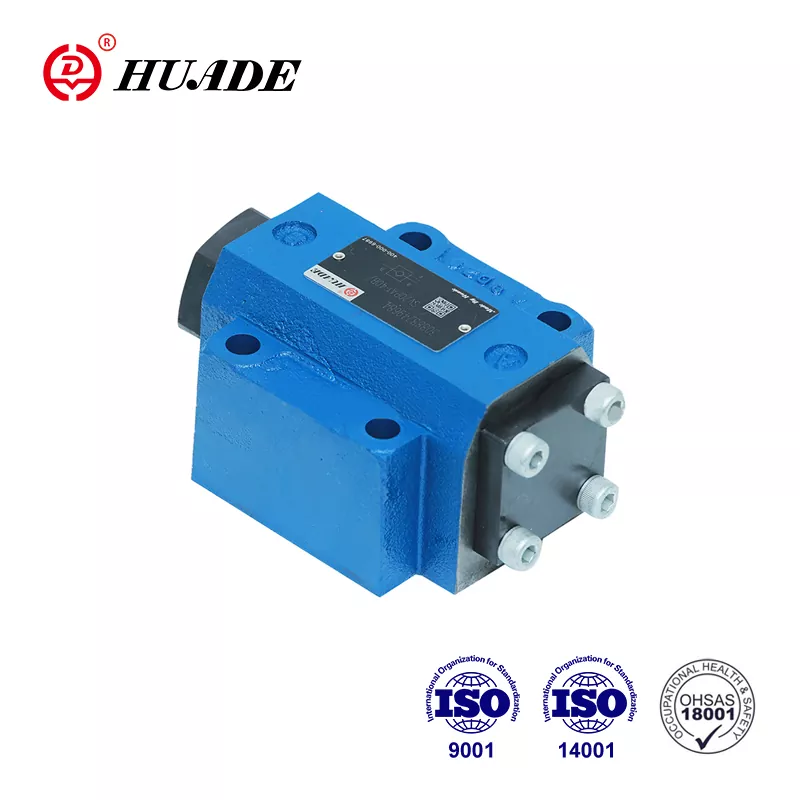

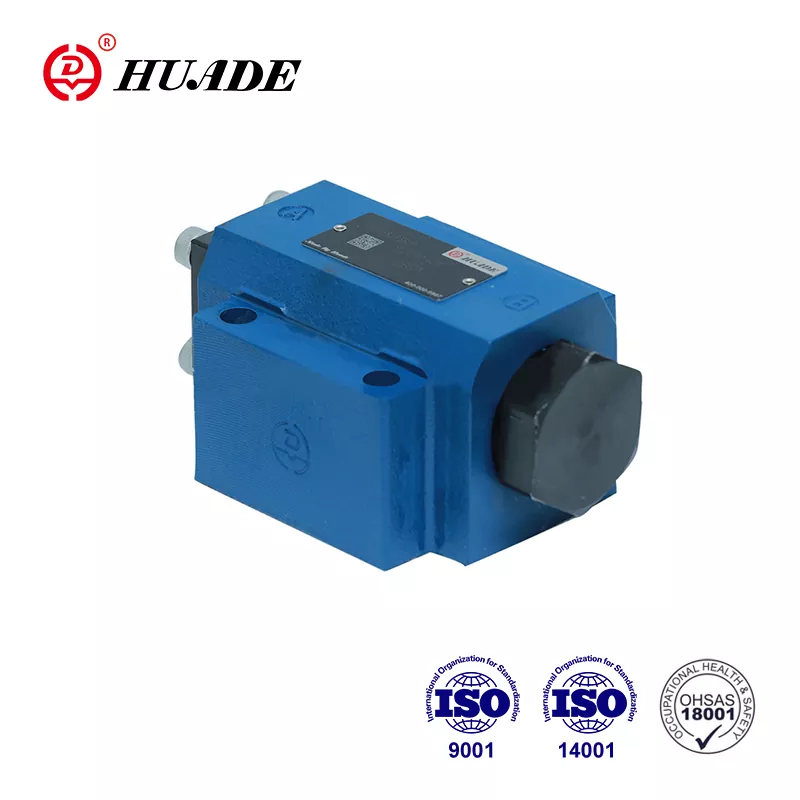

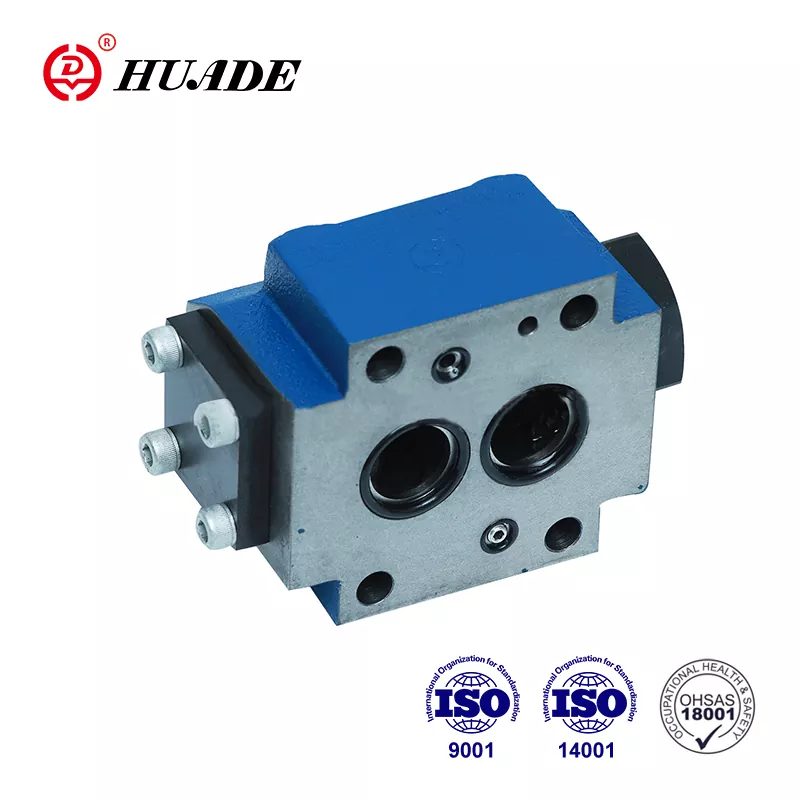

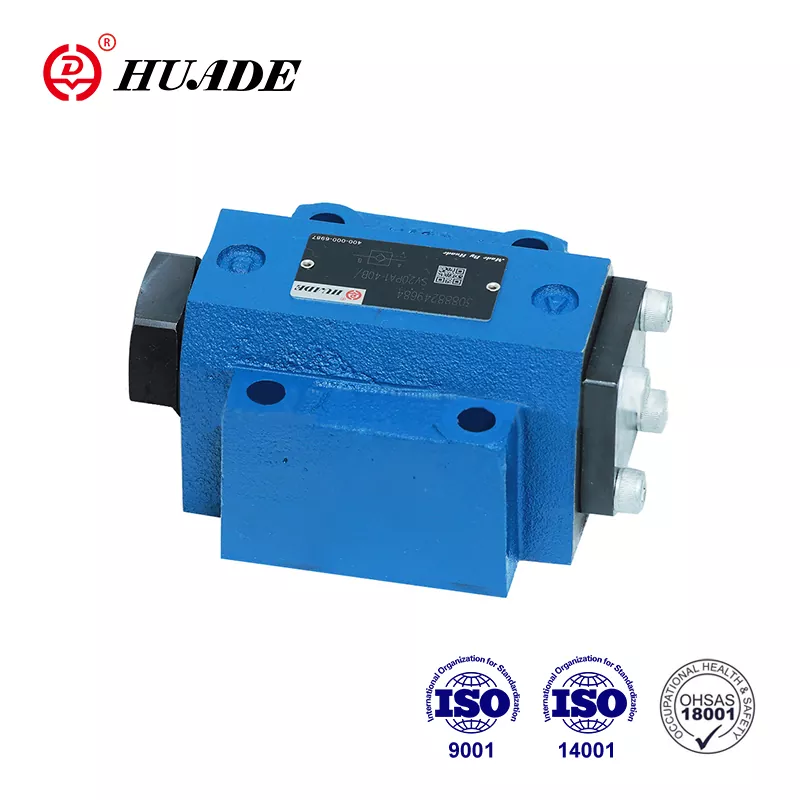

Huade este un brand binecunoscut în China. După ce a fost înființată, a avut două experiențe de cooperare pe termen lung cu Rexroth. Poate înlocui complet seria SL oferită de Rexroth. Pretul este mai rezonabil. Supapele de reținere Huade® din seria SL sunt competitive cu o calitate bună și un preț mai mic. Huade pune mare accent pe calitate. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Supapele hidraulice Huade sunt utilizate pe scară largă în industria militară și în alte domenii datorită performanței superioare. Toate supapele de reținere Huade® vor fi ambalate în cutii de carton standard plus ambalaje din plastic rezistent la apă.
|
Date tehnice |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Greutate |
montaj pe placă (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
racord filetat (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Poziția de instalare (㎫) |
Opțional |
|||||
|
Direcția fluxului (㎫) |
De la A la B liber, de la B la A prin deschidere |
|||||
|
Presiune de lucru, max.(㎫) |
0,5~315 |
|||||
|
Presiune de control, max (㎫) |
0,5~315 |
|||||
|
Volum de control -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Volum de control -port Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Zone de control -zona A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- suprafata A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- suprafata A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- suprafata A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|||||
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
|||||
|
Interval de vâscozitate (mm2/s) |
2,8 până la 500 |
|||||
Caracteristici:
▶ supapă de reținere controlată de fluid
▶ Pentru montarea pe placă, Model de montare conform DIN 24 340
▶ Placă suport sau racord filetat
▶ Cu sau fără orificiu de scurgere
▶ Cu sau fără deschidere preliminară
▶ Tip cu pre-deschidere, decompresie amortizată
▶ 4 presiuni de deschidere
▶ Model de portare la Din 24 340 din A, 1SO 4401 și CETOP- RP 121H
Supapele de reținere SL sunt supape de reținere acționate cu pilot hidraulic, cu design de tip poppet, care pot fi deschise pentru a permite scăderea în orice direcție.
Aceste supape sunt utilizate pentru izolarea circuitelor de operare sub presiune, ca protecție împotriva scăderii sarcinii atunci când are loc o întrerupere a liniei sau împotriva mișcărilor de rampă ale actuatoarelor blocate hidraulic.
Practic, aceste supape constau din carcasă (1), valvă (2), arc de compresie (3), bobină de comandă (4) precum și o pre-deschidere, ca supapă cu bilă (5), opțional.
Supapa permite curgerea liberă de la A la B, în contradirecție poppa (2) este ținută pe scaun de presiunea sistemului, suplimentar față de forța arcului.
Prin racordul de presiune la orificiul de comandă X, pistonul de comandă (4) este deplasat spre dreapta. Aceasta împinge poppa (2) de pe scaun. Acum, supapa poate avea și un debit de la B la A.
Pentru a asigura deschiderea corectă a supapei prin intermediul pistonului de comandă (4) este necesară o anumită presiune de control minimă.
Această supapă are o pre-deschidere suplimentară. Prin racordul de presiune la orificiul de comandă X, pistonul de comandă (4) este împins spre dreapta.
Aceasta împinge mai întâi bila (5) și apoi poppa (2) de pe scaun. Acum supapa poate avea și un debit de la B la A. Din cauza deschiderii preliminare există o decompresie amortizată a fluidului sub presiune. Prin aceasta se evita eventualele socuri de presiune
Funcția acestei supape este în principal aceeași cu cea a supapei SV. Diferența este orificiul suplimentar de scurgere Y. Prin aceasta, zona inelară a pistonului de comandă (4) este separată de orificiul A.
Presiunea prezentă la orificiul A afectează doar zona A4, a pistonului de comandă (4).
Vedere tăiată a supapei de reținere tip SL. .PB
(cu orificiu de scurgere, fără pre-deschidere)
