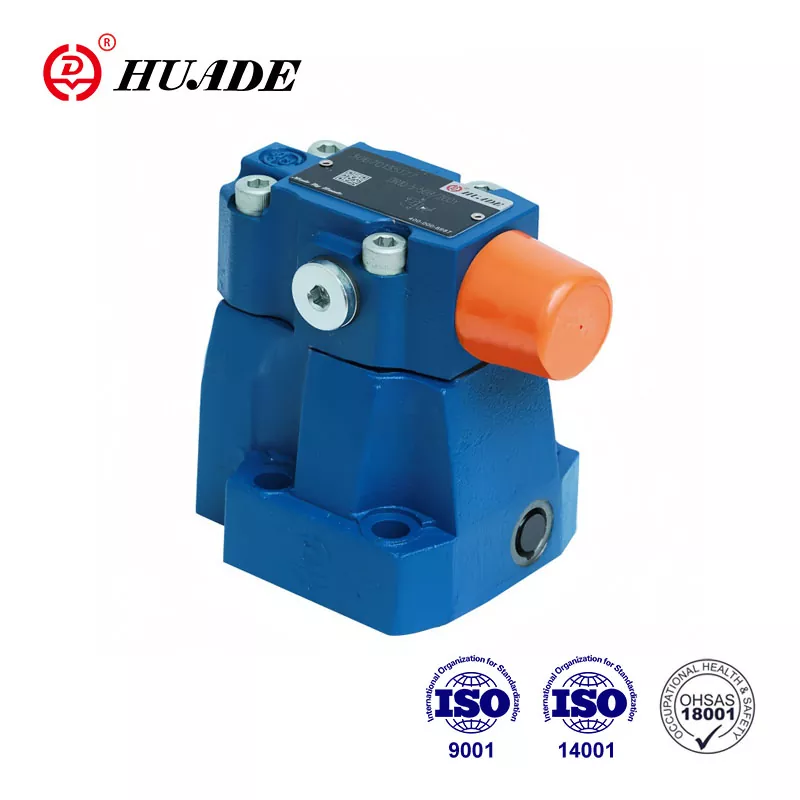

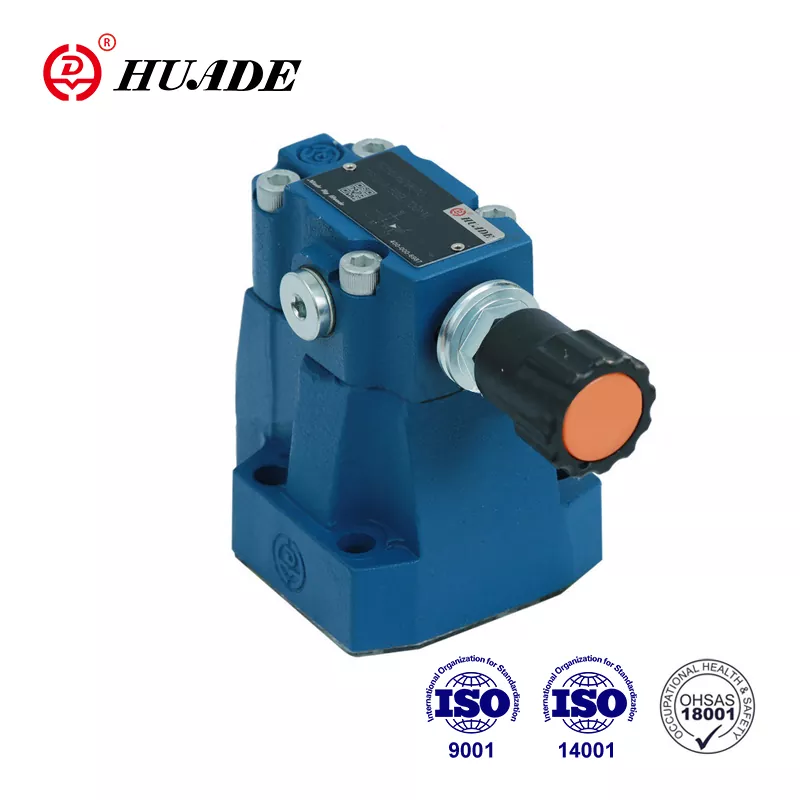

Supapă de reducere a presiunii DR 10

Supapa de reducere a presiunii pilot DR 10 DP este utilizată pentru a controla presiunea sistemului hidraulic. Prețul este mai rezonabil în comparație cu un alt brand faimos internațional. Huade Hydraulic acordă mai multă atenție practicilor produselor sale. Huade Hydraulic este o întreprindere cheie națională. Cooperează cu Rexroth de două ori de două ori, introducând tehnologie avansată de la Rexroth și echipamente avansate de producție din întreaga lume pentru a asigura calitatea înaltă a valvelor sale de reducere a presiunii. După ani de dezvoltare, Huade a devenit un brand de frunte în industria hidraulică din China. Huade® este o marcă cunoscută în China.

Parametrul produsului Valvei de reducere a presiunii DR 10

Caracteristica produsului și aplicarea supapei de reducere a presiunii DR 10

Caracteristici:

▶ Subplate montare

▶ Pentru conexiuni filetate

▶ Pentru montarea colectoarei

▶ 4 Elemente de reglare:

. Buton rotativ

. Mânecă cu hexagon și capac de protecție,

. Buton rotativ blocat cu scară

. Buton rotativ cu scară

▶ 4 Setări de presiune Supapă de verificare opțională (numai pentru supapă pentru montarea subplatei)

Aplicație:

Principala funcție a supapei de reducere a presiunii DR 10 este reducerea presiunii în sistem.

Secțiunea și simbolul supapei de reducere a presiunii Dr 10

Valvele de presiune Tip DR 10 sunt supape de reducere a presiunii pilot, care sunt controlate din circuitul secundar. Ele constau practic din valva principală (1) cu insertul principal al bobinei (3) și robinetul pilot (2) cu elementul de reglare a presiunii.

În repaus, supapele sunt deschise, lichidul poate trece liber de la portul B la portul A prin intermediul inserției principale de bobină (3).

Presiunea prezentă în portul A acționează pe partea de jos a bobinei principale. În același timp, există o presiune care acționează asupra mingii (6) din supapa pilot (2) prin intermediul orificiului (4) pe partea încărcată cu arc a pistonului principal (3) și prin port (5). La fel, acționează pe minge (6) prin intermediul orificiului (7), linia de control (8), supapa de verificare (9) și orificiu (10). Conform setării izvorului (11), presiunea se acumulează în fața mingii (6), în portul (5) și în camera de arc (12), ținând pistonul de control (13) în

poziție deschisă. Lichidul poate curge liber de la portul B la portul A prin intermediul inserției principale de bobină (3), până când presiunea din portul A depășește valoarea setată la arc (11) și deschide mingea (6). Controlul

Pistonul (13) se deplasează la poziția de închidere.

Se obține presiunea redusă dorită, atunci când se atinge un echilibru între presiunea în portul A și presiunea stabilită la primăvară (11). Scurgerea uleiului pilot de la camera de arc (14) până la rezervor are loc extern prin intermediul liniei de control (15).

Fluxul de retur liber de la portul A la B poate fi obținut prin instalarea unei supape de control opționale (16).

O conexiune de ecartament de presiune (17) permite monitorizarea presiunii reduse în portul A.

Structura DR ... 50b

Simboluri ale Dr ... 50b
