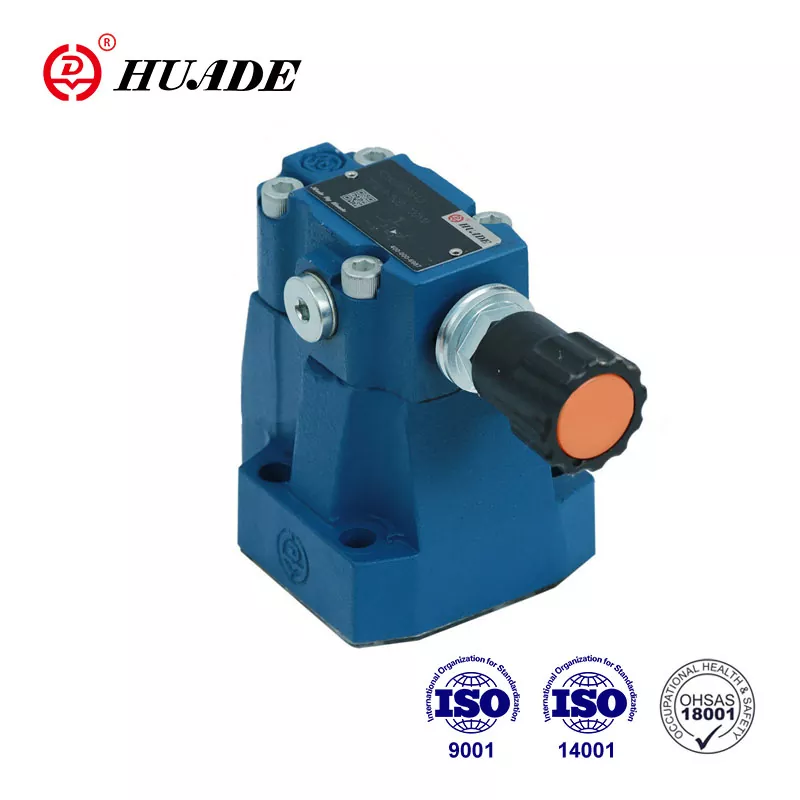

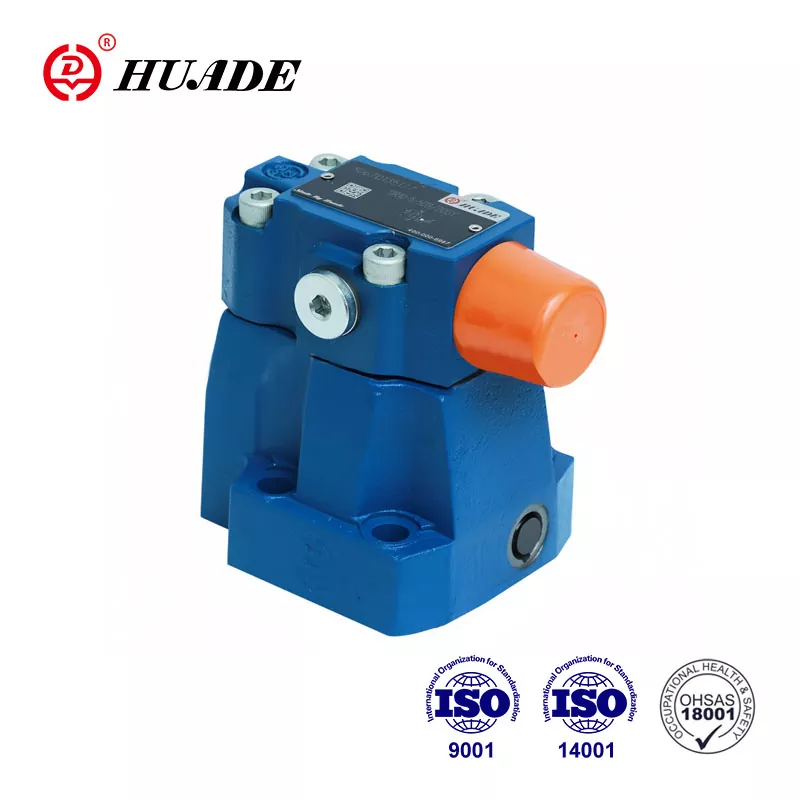

Supapă de reducere a presiunii DR 20

Tip DR 20 Valva de reducere a presiunii este utilizată pentru a controla presiunea. Prin introducerea tehnologiei avansate a lui Rexroth și a celor mai avansate echipamente de fabricație din întreaga lume, supapele de reducere a presiunii Huade® sunt de bună calitate și cu preț redus. Huade este un cunoscut brand național chinez, iar produsele sale sunt utilizate pe scară largă în multe domenii precum utilaje de inginerie, conservarea apei, mașini-unelte, petrol și petrochimie etc.

Parametrul produsului Valvei de reducere a presiunii DR 20

Caracteristica produsului și aplicarea supapei de reducere a presiunii DR 20

Caracteristici:

▶ Subplate montare

▶ Pentru conexiuni filetate

▶ Pentru montarea colectoarei

▶ 4 Elemente de reglare:

. Buton rotativ

. Mânecă cu hexagon și capac de protecție,

. Buton rotativ blocat cu scară

. Buton rotativ cu scară

▶ 4 Setări de presiune Supapă de verificare opțională (numai pentru supapă pentru montarea subplatei)

Aplicație:

Valva de reducere a presiunii pilot DR 20 este de a reduce presiunea în sistem.

Secțiunea și simbolul supapei de reducere a presiunii DR 20

Valvele de presiune Tip DR 20 sunt supape de reducere a presiunii pilot, care sunt controlate din circuitul secundar. Ele constau practic din valva principală (1) cu insertul principal al bobinei (3) și robinetul pilot (2) cu elementul de reglare a presiunii.

În repaus, supapele sunt deschise, lichidul poate trece liber de la portul B la portul A prin intermediul inserției principale de bobină (3).

Presiunea prezentă în portul A acționează pe partea de jos a bobinei principale. În același timp, există o presiune care acționează asupra mingii (6) din supapa pilot (2) prin intermediul orificiului (4) pe partea încărcată cu arc a pistonului principal (3) și prin port (5). La fel, acționează pe minge (6) prin intermediul orificiului (7), linia de control (8), supapa de verificare (9) și orificiu (10). Conform setării izvorului (11), presiunea se acumulează în fața mingii (6), în portul (5) și în camera de arc (12), ținând pistonul de control (13) în

poziție deschisă. Lichidul poate curge liber de la portul B la portul A prin intermediul inserției principale de bobină (3), până când presiunea din portul A depășește valoarea setată la arc (11) și deschide mingea (6). Controlul

Pistonul (13) se deplasează la poziția de închidere.

Se obține presiunea redusă dorită, atunci când se atinge un echilibru între presiunea în portul A și presiunea stabilită la primăvară (11). Scurgerea uleiului pilot de la camera de arc (14) până la rezervor are loc extern prin intermediul liniei de control (15).

Fluxul de retur liber de la portul A la B poate fi obținut prin instalarea unei supape de control opționale (16).

O conexiune de ecartament de presiune (17) permite monitorizarea presiunii reduse în portul A.

Structura tipului de montare subplate DR 20 ... 50B

Simboluri ale Dr ... 50b
