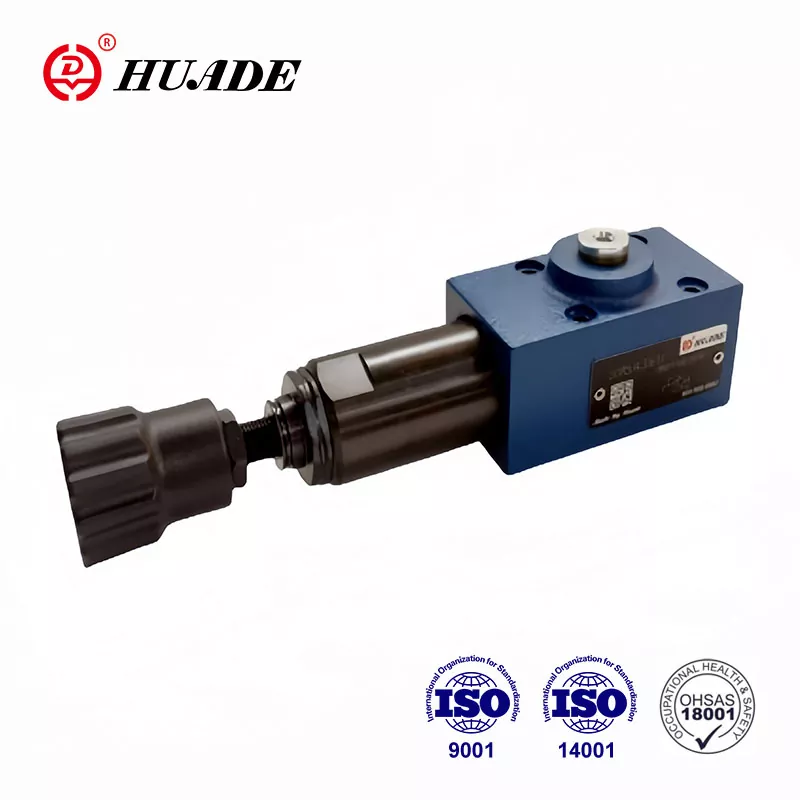

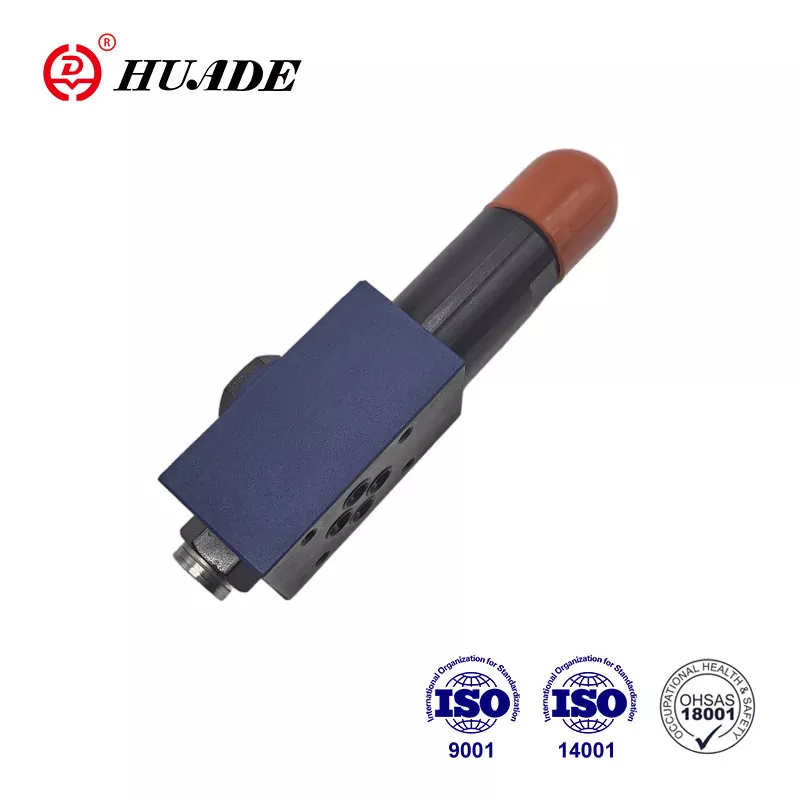

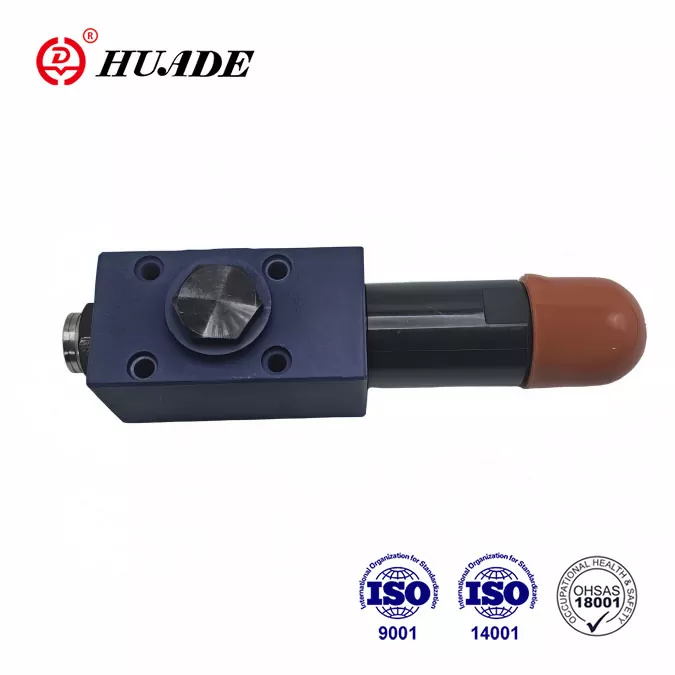

Funcția principală a reductorului de presiune DR 6 DP este de a controla presiunea din sistem. Datorită cooperării pe termen lung, seria DR 6 DP de la Huade® poate înlocui același tip de Rexroth. Fabrica este o întreprindere cheie națională și a obținut o serie de certificate și brevete onorifice în China. Huade Hydraulic se concentrează pe caracterul practic al produselor sale, asigurând în același timp calitatea produselor sale. Prețurile supapelor sale reducătoare de presiune sunt relativ ieftine.
|
Presiune max.de operare (port P) (MPa) |
până la 31,5 |
|
Max. presiune secundară (port A) (MPa) |
până la 2,5; până la 7,5; până la 15,0; până la 21,0; până la 31,5 |
|
Presiune inversă max.( Porturi T(Y)) (MPa) |
până la 16 |
|
Debit maxim (l/min) |
până la 60 |
|
Fluid sub presiune Ulei mineral |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
Interval de vâscozitate (mm²/s) |
10~800 |
|
Interval de temperatură a fluidului de presiune (℃) |
-30 până la +80 |
|
Gradul de contaminare (um) |
Gradul maxim admis de contaminare a fluidului este conform NAS 1638 clasa 9. |
|
Greutate (kg) |
cca.1.2 |
Caracteristici:
▶ Montarea plăcii suport
▶ 5 niveluri de presiune
▶ 4 elemente de reglare:
. Buton rotativ
. Șurub de fixare cu hexagon și capac de protecție
. Buton rotativ blocabil cu scară
. Buton rotativ cu scară
▶ Supapă de reținere, opțional
▶ Model de portare conform DIN 24 340, forma D, ISO 5781 și CETOP - RP 121H
Aplicație:
Reducerea presiunii tip DR 6 DP este utilizată pentru reducerea presiunii în sistem.
Vana de tip DR 6 DP este o supapă de reducere a presiunii cu acționare directă cu 3 căi, cu funcție de reducere a presiunii pe partea secundară.
Presiunea secundară este setată de elementul de reglare a presiunii (4). În repaus, supapa este în mod normal deschisă și fluidul sub presiune poate curge nestingherit din orificiul P în orificiul A. Presiunea din orificiul A este în același timp, prin linia de control (6), prezentă în zona bobinei opusă compresiei. primăvară(3). Când presiunea din orificiul A depășește nivelul de presiune setat la arcul de compresie (3), bobina de comandă (2) se deplasează în poziția de comandă și menține presiunea setată în orificiul A constantă.
Uleiul de comandă și de pilotaj sunt preluate din portul A prin linia de comandă (6).
Dacă presiunea în orificiul A crește în continuare din cauza forțelor externe asupra actuatorului, bobina de comandă (2) se deplasează și mai departe spre arcul de compresie (3).
Acest lucru face ca o cale de curgere să fie deschisă în orificiul A prin intermediul terenului de control (8) de pe bobina de control (2) către rezervor. Fluid suficient sub presiune curge apoi în rezervor pentru a preveni orice creștere ulterioară a presiunii.
Camera arcului (7) este întotdeauna drenată la rezervor în exterior prin orificiul T(Y).
Pentru un retur liber de la orificiul A la orificiul P poate fi montată o supapă de reținere opțională (5).
O conexiune manometru (1), permite monitorizarea presiunii secundare la supapă.
structura DR 6 DP 1-50B
Simboluri ale DR 6 DP
