Dacă lucrați cu sisteme hidraulice sau utilaje grele, probabil ați auzit despre pompele cu piston. Mulți oameni întreabă „Care este diferența dintre pompele cu piston și pompele cu piston axial?” - Dar iată lucrul: pompele cu piston axial sunt de fapt un tip de pompă cu piston. Ceea ce majoritatea oamenilor doresc cu adevărat să știe este diferența dintre pompele cu piston axial și radial. Acest ghid îl va descompune în termeni simpli și vă va ajuta să înțelegeți care ar putea fi potrivit pentru nevoile dvs.
Înțelegerea pompelor cu piston: imaginea de ansamblu
Înainte de a ne scufunda în diferențe, să începem cu elementele de bază. O pompă cu piston este ca inima unui sistem hidraulic. Mută lichid (de obicei ulei) folosind pistoane care împing și trag, creând presiune către mașini de alimentare precum excavatoare, macarale și echipamente industriale.
Gândiți -vă la ea ca la o pompă de biciclete, dar mult mai puternică și proiectată să funcționeze continuu sub presiune ridicată.
Ce face pompele cu piston special?
Pompele cu piston sunt populare pentru că:
(până la 14.500 psi - Valori maxime tipice)
(90-95% eficiență - gamă tipică pentru pompe de calitate)
cu îngrijire adecvată
În mod fiabil
Familia de pompe cu piston
Iată unde devine interesant: pompele cu piston axial sunt de fapt un tip de pompă cu piston. Este ca și cum ai spune „Care este diferența dintre o mașină și un sedan?” - Un sedan este o mașină, doar un tip specific.
Familia pompei cu piston include:
- Pompe cu piston axial- Pistoanele se mișcă paralel cu arborele principal
- Pompe cu piston radial- Pistoanele se deplasează spre centru, ca niște raze pe o roată
- Pompe cu piston reciproc- Pistoanele se mișcă înainte și înapoi în linie dreaptă

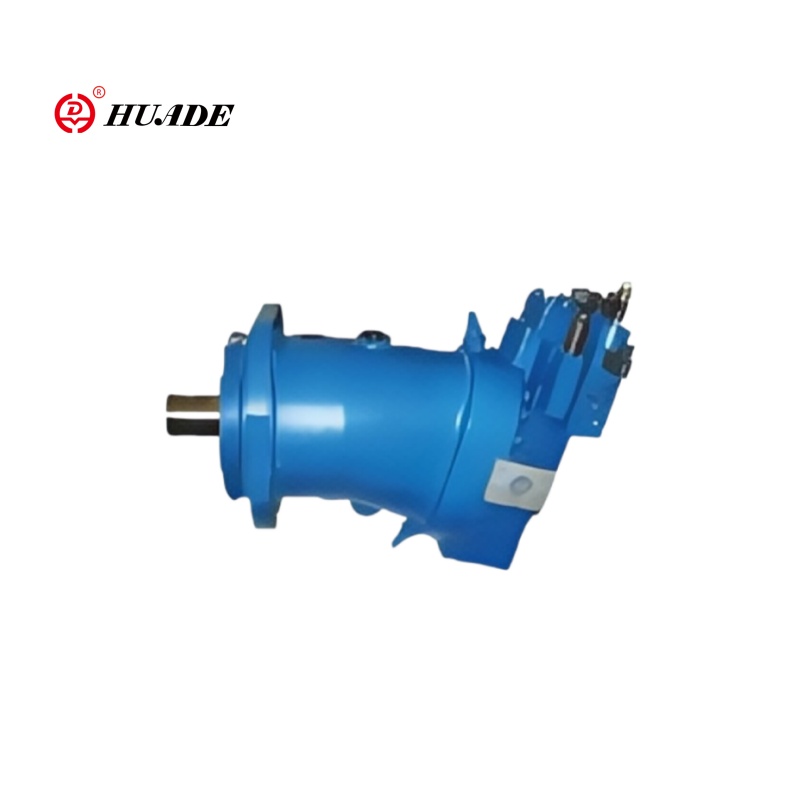

- Pompe cu piston cu axa îndoită- Un tip special de pompă axială cu bloc de cilindri înclinat pentru o eficiență mai mare
Deoarece majoritatea oamenilor care pun această întrebare vor să compare pompele cu piston axial și radial, să ne concentrăm pe această comparație.
Pompe cu piston axial: centrala compactă
Cum funcționează
Imaginează -ți un cilindru cu mai multe pistoane dispuse într -un cerc, toate îndreptate în aceeași direcție (paralelă cu arborele principal). Pe măsură ce arborele se învârte, o placă înclinată numită „placă de swash” împinge pistoanele înăuntru și în afară. Aceasta creează acțiunea de pompare.
Caracteristici cheie:
- Pistoanele se mișcă paralel cu arborele de antrenare
- Utilizează o placă de swash pentru a controla mișcarea pistonului (sau proiectarea axei îndoite pentru o eficiență mai mare)
- Poate ajusta debitul schimbând unghiul plăcii de swash
- Proiectarea compactă economisește spațiu
Unde le vei găsi
Pompele cu piston axial sunt peste tot în echipamente mobile:
- Excavatoare și buldozere
- Stivuitoare și macarale
- Sisteme hidraulice aeronave
- Mașini de modelare prin injecție
Pompe cu piston radial: campionul greu
Cum funcționează
Imagine pistoane aranjate ca niște raze pe o roată a bicicletei, toate îndreptate spre exterior din centru. O cameră (ca o roată din centru) împinge aceste pistoane înăuntru și în afară în timp ce se rotește. Acest design poate gestiona presiuni extrem de mari.
Caracteristici cheie:
- Pistoanele se deplasează spre centru
- Folosește un inel de came pentru a controla mișcarea pistonului
- De obicei, furnizează debit fix (nu se poate regla ușor)
- Un design mai mare și mai robust
Unde le vei găsi
Pompele cu piston radial Excel în aplicații grele:
- Echipament minier
- Prese hidraulice mari
- Sisteme marine
- Centrale electrice
Comparație din cap la cap
Să comparăm aceste două tipuri de pompe cot la cot:
| Caracteristică | Pompa cu piston axial | Pompa cu piston radial |
|---|---|---|
| Interval de presiune | 300-700 bar (4.350-10.150 psi) tipic | 700-1.000+ bar (10.150-14.500+ PSI) tipic |
| Controlul fluxului | Variabilă (reglabilă) | De obicei fix |
| Dimensiune | Compact | Mai mare |
| Eficienţă | 90-95% (cel mai bun la viteze mari) tipic | Ridicat, dar mai mic la viteze lente |
| Nivel de zgomot | Moderat | Mai liniștit |
| Întreţinere | Complex, la fiecare 10.000 de ore | Mai simplu, la fiecare 500-1.000 de ore |
| Cost | Mai mari costuri de operare mai mari, mai mici | Costuri de operare în avans ridicate, moderate |
Defalcarea performanței
Capacitate de presiune
- Axial:Excelent pentru majoritatea aplicațiilor (până la 10.150 psi maxim tipic)
- Radial:Cel mai bun pentru nevoile de presiune extremă (până la 14.500+ PSI Maxim tipic)
Controlul fluxului
- Axial:Poate ajusta fluxul din zbor - excelent pentru economii de energie
- Radial:De obicei un debit fix - simplu, dar mai puțin flexibil
Eficienţă
- Axial:Super eficient la viteze mari, perfect pentru echipamente mobile
- Radial:Eficient în general, dar nu la fel de bun la viteze mici
Zgomot și vibrație
- Axial:Face mai mult zgomot, dar o funcționare mai ușoară
- Radial:Vibrații mai liniștite și mai puțin - Vecinii vă vor mulțumi
Pe care ar trebui să alegeți?
Alegeți pompele cu piston axial când:
- Trebuie să economisiți spațiu (design compact)
- Doriți să ajustați debitul pentru economii de energie
- Lucrezi cu echipamente mobile
- Ai nevoie de o eficiență ridicată la viteze diferite
- Nevoile dvs. de presiune sunt sub 10.150 psi (limita tipică a pompei axiale)
Alegeți pompele cu piston radial când:
- Aveți nevoie de o presiune extrem de ridicată (peste 10.150 psi limita axială tipică)
- Executați operațiuni continue de serviciu greoi
- Vrei o întreținere mai simplă
- Zgomotul este o preocupare
- Aveți spațiu pentru o pompă mai mare
Considerații privind costurile
Investiție inițială
Ambele tipuri sunt costisitoare, dar iată la ce să vă așteptați:
- Axial:Costuri mai mari din cauza designului complex
- Radial:De asemenea, costisitor, dar potențial mai mic decât axial pentru aplicații simple
Costuri de exploatare
- Axial:Facturi de energie mai mici datorită controlului variabil al debitului
- Radial:Utilizare constantă de energie, bună pentru operații consistente
Costuri de întreținere
- Axial:Întreținere mai complexă, dar intervale mai lungi (10.000 ore)
- Radial:Întreținere mai simplă, intervale mai frecvente (500-1.000 ore)
Aplicații comune în viața reală
Șantier
Un excavator folosește o pompă cu piston axial, deoarece are nevoie:
- Dimensiune compactă pentru a se încadra în mașină
- Flux variabil pentru diferite operații (săpătură vs. conducere)
- Eficiență ridicată pentru a economisi combustibil
Operația minieră
O presă hidraulică mare folosește o pompă cu piston radial, deoarece are nevoie:
- Presiune extremă pentru a zdrobi materialele
- Funcționare continuă pentru producția 24/7
- Design robust pentru condiții dure
Sfaturi de întreținere
Pentru pompe cu piston axial:
- Păstrați lichidul hidraulic super curat (utilizați filtre de înaltă calitate)
- Verificați în mod regulat starea de swashplate
- Monitor pentru zgomote neobișnuite
- Service la fiecare 10.000 de ore sau după cum se recomandă
Pentru pompe cu piston radial:
- Verificați mai des etanșările și supapele
- Verificați uzura inelului cu came
- Monitorizați nivelurile de presiune
- Serviciu la fiecare 500-1.000 ore
Tendințe viitoare
Industria pompei hidraulice evoluează:
- Controluri inteligente:Sisteme digitale care ajustează automat performanța pompei
- Materiale mai bune:Componente de lungă durată care rezistă la uzură
- Integrare IoT:Pompe care pot prezice atunci când au nevoie de întreținere
- Eficiență energetică:Noi modele care economisesc și mai multă energie
Întrebări frecvente
Î: Pot înlocui o pompă cu piston axial cu una radială?
R: Poate, dar va trebui să verificați cerințele de presiune, constrângerile de spațiu și nevoile de flux. Cel mai bine este să vă consultați cu un inginer hidraulic.
Î: Ce tip durează mai mult?
R: Ambele pot dura mulți ani cu o întreținere adecvată. Cheia este alegerea tipului potrivit pentru aplicația dvs. și menținerea corectă a acesteia.
Î: Există alte tipuri de pompe hidraulice?
R: Da! Pompele de viteze și pompele cu palete sunt, de asemenea, frecvente, dar pompele cu piston oferă, în general, cea mai mare presiune și eficiență.
Linia de jos
Amintiți -vă, pompele cu piston axial sunt un tip de pompă cu piston - nu sunt categorii complet diferite. Când oamenii întreabă despre diferență, de obicei vor să compare pompele cu piston axial și radial.
Alege axialDacă aveți nevoie de dimensiune compactă, flux variabil și eficiență ridicată pentru aplicații mobile sau dinamice.
Alege radialDacă aveți nevoie de o presiune extremă, o funcționare continuă de mare durată și puteți găzdui o dimensiune mai mare.
Ambele tipuri sunt opțiuni excelente care vă vor servi bine cu o selecție și întreținere corespunzătoare. Cheia este să înțelegeți nevoile dvs. specifice și să le potriviți cu caracteristicile potrivite ale pompei.
Indiferent dacă proiectați un nou sistem hidraulic sau înlocuiți o pompă existentă, acest ghid ar trebui să vă ajute să luați o decizie în cunoștință de cauză. Când aveți îndoieli, consultați -vă cu un expert în sisteme hidraulice care vă poate analiza cerințele specifice și vă poate recomanda cea mai bună soluție.
Aveți nevoie de ajutor pentru a alege pompa hidraulică potrivită pentru aplicația dvs.?Luați în considerare factori precum cerințele de presiune, nevoile de debit, constrângerile de spațiu și capacitățile de întreținere. Alegerea potrivită vă va economisi bani și dureri de cap pe termen lung.
