Când lucrați cu sisteme hidraulice, aveți nevoie de componente care mențin fluidele să curgă în direcția corectă. Supapa de reținere RVP 25 este un dispozitiv de încredere conceput pentru a face exact asta. Această supapă permite uleiului hidraulic să curgă liber într-o direcție, blocând în același timp orice curgere înapoi. Este un concept simplu, dar valva de reținere RVP 25 face această treabă extrem de bine în sisteme de presiune medie până la înaltă.
RVP 25 aparține unei familii de supape de reținere produse de producători europeni renumiti precum HYDAC și MHA Zentgraf. De asemenea, puteți găsi versiuni compatibile de la companii precum Huade și Hengli. Aceste supape se montează direct pe colectoare, care sunt blocuri metalice care organizează conexiunile hidraulice. Acest design economisește spațiu și face instalarea mai curată decât utilizarea fitingurilor individuale.
Numărul „25” se referă la dimensiunea nominală a supapei, care este DN25 sau aproximativ un inch în diametru. Această dimensiune gestionează debite medii până la mari, de obicei între 150 și 550 litri pe minut. Este suficient pentru echipamente de construcții, mașini industriale și sisteme automate. Supapa de reținere RVP 25 funcționează cel mai bine în aplicațiile în care aveți nevoie de un flux constant într-un singur sens, fără ciclism frecvent.
Cum funcționează de fapt supapa de reținere RVP 25
În interiorul supapei de reținere RVP 25, veți găsi câteva părți de bază care lucrează împreună. Există un corp de supapă, un scaun în formă de con, un piston sau o bilă în mișcare, un arc și garnituri de cauciuc numite inele O. Designul este simplu, ceea ce îl face fiabil.
Când fluidul hidraulic împinge prin supapă în direcția corectă, presiunea depășește forța arcului. Acest lucru împinge pistonul departe de locul său, creând o deschidere prin care fluidul să treacă. Căderea de presiune în timpul acestui flux înainte este relativ scăzută, de obicei doar câțiva bari chiar și la debite mari. Această eficiență înseamnă că pompa dumneavoastră nu funcționează mai mult decât este necesar.
Când lichidul încearcă să curgă înapoi, arcul împinge imediat pistonul înapoi pe scaun. Forma conului creează o etanșare etanșă, iar presiunea inversă ajută de fapt la presarea și mai strânsă a etanșării. Acest contact metal-metal oprește aproape toate scurgerile. În conformitate cu standardele din industrie precum DIN EN 12266, supapa de reținere RVP 25 atinge ceea ce se numește clasificare „zero scurgeri”, deși unele infiltrații minime sunt normale în condițiile lumii reale.
Diferiți producători folosesc designuri interne ușor diferite. Versiunile HYDAC folosesc de obicei un piston în formă de con pentru controlul de precizie. Modelele Zentgraf folosesc adesea un design cu bilă, care răspunde mai rapid la presiuni mai mici. Ambele abordări funcționează bine, dar designul conului oferă în general toleranțe mai strânse. Supapa de reținere RVP 25 de la oricare producător se ocupă de uleiuri hidraulice pe bază de minerale cu vâscozitate între 2,8 și 500 de milimetri pătrați pe secundă. Veți dori să păstrați fluidul hidraulic filtrat la cel puțin 20 de microni pentru a preveni contaminarea în interiorul supapei.
Specificațiile tehnice care contează
Înțelegerea specificațiilor supapei de reținere RVP 25 vă ajută să alegeți supapa potrivită pentru sistemul dumneavoastră. Presiunea de lucru este unul dintre cele mai importante numere. Majoritatea supapelor RVP 25 manipulează până la 350 de bari, ceea ce înseamnă aproximativ 5.000 de lire sterline pe inch pătrat. Unele versiuni de la furnizori precum Huade și Hengli sunt evaluate pentru 315 bar, ceea ce este încă suficient pentru majoritatea aplicațiilor. Acest nivel de presiune se aplică atunci când utilizați ulei mineral standard la temperaturi normale.
Debitul maxim variază ușor între producători. HYDAC evaluează valva de reținere RVP 25 la 150 de galoane pe minut sau aproximativ 568 de litri pe minut. Zentgraf și producătorii chinezi compatibili susțin debite între 400 și 550 de litri pe minut. Debitul real pe care îl poate gestiona sistemul dvs. depinde de cât de multă scădere de presiune puteți accepta. La debite mai mari, căderea de presiune crește, ceea ce poate afecta eficiența generală a sistemului.
Presiunea de deschidere, numită și presiune de fisurare, determină când supapa de reținere RVP 25 începe să se deschidă. Versiunile standard se deschid la aproximativ 7 psi sau 0,5 bar. Acesta este suficient de scăzut pentru ca supapa să nu creeze rezistență inutilă în timpul funcționării normale. Cu toate acestea, puteți comanda versiuni cu presiuni de deschidere mai mari, variind de la 25 psi până la 65 psi sau 4,5 bar. Presiunile de deschidere mai mari funcționează mai bine în sistemele în care trebuie să preveniți orice retur ușor, chiar și sub presiune inversă minimă. Rețineți că producătorii permit o toleranță de plus sau minus 30% asupra acestor valori ale presiunii de deschidere.
Intervalul de temperatură este un alt aspect practic. Supapa de reținere RVP 25 funcționează în siguranță de la 20 de grade Celsius negative la 100 de grade Celsius pozitive. Este negativ de 4 grade Fahrenheit până la 212 grade Fahrenheit. Aceste limite provin de la inelele O din cauciuc, care sunt de obicei realizate din materiale FPM sau NBR. FPM face față mai bine la temperaturi mai ridicate, în timp ce NBR costă mai puțin și funcționează bine în condiții moderate.
Corpul supapei în sine este fabricat din oțel carbon, adesea cu un strat de fosfat pentru a rezista la coroziune. Pistonul sau bila în mișcare utilizează oțel călit pentru a rezista la milioane de cicluri fără a se uza. Unii producători oferă placarea cu zinc ca tratament alternativ de suprafață. Aceste alegeri de material fac ca valva de reținere RVP 25 să fie durabilă în medii industriale murdare.
Opțiunile de conectare includ filete NPT, porturi pentru inele O SAE și filete BSPP. Cu toate acestea, majoritatea utilizatorilor instalează supapa de reținere RVP 25 direct pe un colector folosind șuruburi, mai degrabă decât conexiuni filetate. Acest stil de montare este mai curat și mai fiabil pentru sistemele cu supape multiple.
Dimensiuni fizice și cerințe de instalare
Obținerea dimensiunilor corecte contează atunci când integrați valva de reținere RVP 25 în colectorul dumneavoastră hidraulic. Supapa măsoară aproximativ 172 de milimetri lungime, 79,5 milimetri înălțime și variază în lățime în funcție de modelul specific. Este aproximativ 6,8 inci lungime și 3,1 inci înălțime. Fața de montare în care se fixează supapa la colector are 165 milimetri lungime și 120 milimetri lățime la versiunile HYDAC.
Porturile unde intră și iese fluidul sunt distanțate la 100 de milimetri de la centru la centru. Aceasta este o distanță standard utilizată pentru multe componente hidraulice, ceea ce face mai ușoară proiectarea colectoarelor care găzduiesc mai multe supape. Diametrul orificiului în sine este de 28 de milimetri, potrivit pentru fitinguri de un inch.
Va trebui să forați găuri de montare în colector pentru a accepta supapa de reținere RVP 25. Aceste găuri ar trebui să aibă un diametru de 11,5 milimetri, distanțate la 60 de milimetri. Majoritatea instalațiilor folosesc patru până la șase șuruburi M10, care au un diametru de 10 milimetri. Cuplul recomandat pentru aceste șuruburi este de 70 Newtoni-metri, ceea ce asigură o etanșare etanșă fără a deteriora corpul supapei sau colectorul. Strângerea excesivă poate crăpa carcasa sau poate deforma suprafața de etanșare.
Înainte de a instala supapa de reținere RVP 25, verificați dacă suprafața de montare a galeriei dumneavoastră este plană și netedă. Rugozitatea suprafeței ar trebui să fie mai bună de 0,8 micrometri, iar planeitatea ar trebui să fie de 0,01 milimetri la 100 de milimetri de lungime. Aceste toleranțe strânse previn scurgerile în jurul garniturii inelului O. O dimensiune standard a inelului O pentru RVP 25 este de 32 milimetri pe 3 milimetri secțiune transversală.
Când sunteți gata de instalare, aplicați un strat subțire de ulei hidraulic sau unsoare compatibilă pe inelul O. Această lubrifiere ajută la poziționarea corectă a inelului O fără a se răsuci sau ciupi. Așezați supapa de reținere RVP 25 pe colector și porniți manual toate șuruburile de montare. Apoi strângeți-le treptat într-un model încrucișat, similar cu cum ați strânge piulițele roților la o mașină. Această strângere uniformă previne deformarea corpului supapei.
Supapa de reținere RVP 25 poate fi instalată în orice orientare. Îl puteți monta orizontal, vertical sau în unghi. Asigurați-vă că direcția de curgere se potrivește cu săgeata marcată pe corpul supapei. Săgeata arată direcția de curgere liberă, unde fluidul ar trebui să intre pe orificiul P1 și să iasă pe orificiul P2. Instalarea supapei în spate va împiedica întregul flux, ceea ce ar putea deteriora pompa sau alte componente.
Greutatea este o altă considerație dacă proiectați un sistem mobil. Supapa de reținere RVP 25 cântărește aproximativ 5,8 kilograme, adică aproximativ 12,8 lire sterline. Aceasta include corpul supapei și hardware-ul standard de montare. Versiunile mai mari cu diferite configurații de porturi ar putea cântări puțin mai mult.
Compararea diferiților producători și furnizori
Mai multe companii produc valva de reținere RVP 25 sau echivalente compatibile. Înțelegerea diferențelor vă ajută să luați o decizie inteligentă de cumpărare, bazată pe bugetul și nevoile dvs. de performanță.
HYDAC este probabil cel mai recunoscut nume în supapele de reținere hidraulice. Supapa lor de reținere RVP 25 oferă cea mai largă gamă de opțiuni de presiune de deschidere, de la 7 psi până la 65 psi. Supapele HYDAC sunt supuse unor teste riguroase și vin cu certificare ISO 9001. Veți găsi produse HYDAC prin distribuitori precum ValinOnline și Motion Industries din America de Nord și Europa. Dezavantajul este costul. Unitățile HYDAC Valve RVP 25 rulează de obicei între 300 și 500 de dolari SUA, în funcție de configurație. Cu toate acestea, disponibilitatea este excelentă și, de obicei, puteți obține rapid piese de schimb.
MHA Zentgraf produce modele de valvă de reținere RVP 25 în primul rând pentru piața europeană. Supapele lor folosesc un design de tip bilă în loc de un piston conic, pe care unii ingineri îl preferă pentru presiuni de deschidere mai mici. Supapele Zentgraf sunt compacte și funcționează bine în spații înguste. Îndeplinesc standardele DIN și oferă opțiuni de personalizare. Prețurile se încadrează între 200 și 400 de dolari. Puteți găsi valve Zentgraf prin DirectIndustry și, uneori, pe eBay, deși disponibilitatea în afara Europei poate fi limitată.

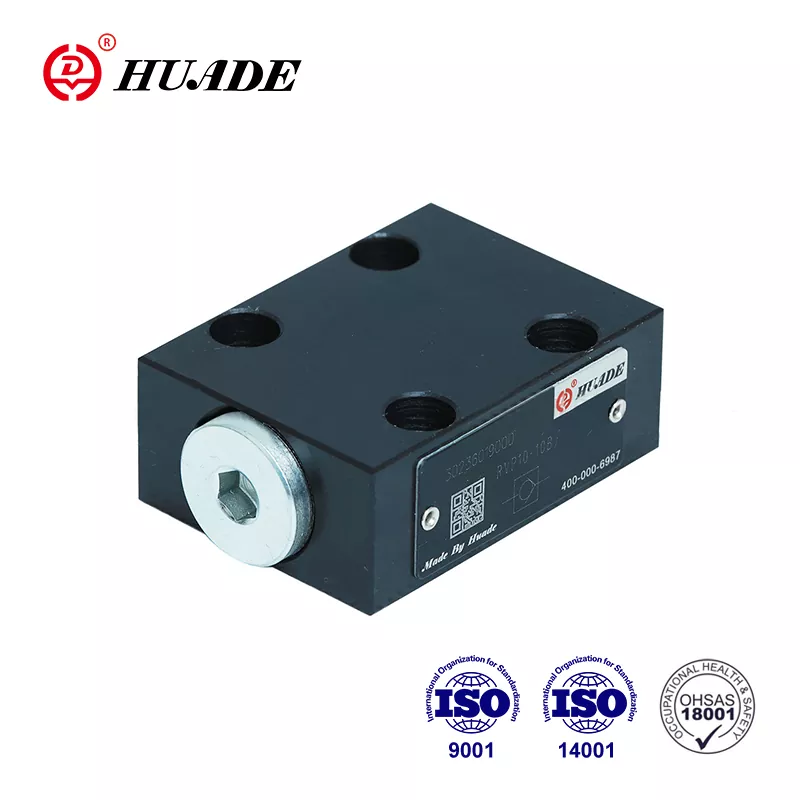

Producătorii chinezi precum Huade și Hengli fac versiuni compatibile ale valvei de reținere RVP 25 la prețuri mult mai mici. Huade își comercializează supapele ca fiind compatibile cu Rexroth, ceea ce înseamnă că se vor potrivi fizic în locuri proiectate pentru componentele Rexroth. Prețurile încep de la 42 de dolari FOB din China, deși va trebui să țineți cont de taxele de transport și de import. Cantitățile minime de comandă sunt adesea dintr-o singură bucată, ceea ce face Huade atractiv pentru proiecte mici sau reparații. Hengli oferă prețuri similare și adaugă opțiuni precum rezistență sporită la coroziune prin acoperiri speciale.
Există diferențe de calitate între mărcile premium și cele bugetare. Supapele HYDAC și Zentgraf au de obicei toleranțe de fabricație mai strânse, ceea ce înseamnă presiuni de deschidere mai consistente și o durată de viață mai lungă. Unitățile RVP 25 cu supapă de reținere fabricate în China funcționează bine pentru multe aplicații, dar este posibil să observați mai multe variații de la o supapă la alta. Dacă construiți un sistem critic în care defecțiunea ar putea fi periculoasă sau costisitoare, este logic să plătiți suplimentar pentru o supapă HYDAC sau Zentgraf. Pentru echipamentele industriale generale cu cerințe mai puțin solicitante, supapele Huade sau Hengli oferă o valoare bună.
Toți acești producători oferă certificare ISO 9001, ceea ce înseamnă că respectă standardele de management al calității. Unele au, de asemenea, certificări de mediu precum ISO 14001 și certificări de siguranță precum ISO 45001. Când comandați, verificați dacă furnizorul dvs. poate furniza certificate de materiale și rapoarte de testare dacă aveți nevoie de ele pentru conformitatea cu reglementările.
Aplicații în lumea reală ale supapei de reținere RVP 25
Supapa de reținere RVP 25 apare în multe tipuri de echipamente hidraulice din diferite industrii. Înțelegerea acestor aplicații vă ajută să vedeți unde se încadrează această supapă în sistemele reale.
Echipamentele de construcții și de terasare utilizează în mod extensiv supapa de reținere RVP 25. Excavatoarele, de exemplu, au brațe hidraulice care trebuie să își mențină poziția atunci când operatorul oprește mișcarea comenzilor. O supapă de reținere RVP 25 instalată la cilindru împiedică curgerea uleiului înapoi, ceea ce ar lăsa brațul să cadă. Această funcție de menținere a sarcinii menține operatorii în siguranță și permite un control precis. Aplicații similare apar în buldozere, macarale și stivuitoare.
Mașinile de producție beneficiază de instalațiile Valvei de reținere RVP 25 în mai multe moduri. Centrele de prelucrare CNC folosesc cleme hidraulice pentru a menține stabil piesele de prelucrat în timpul operațiunilor de tăiere. Supapele de reținere asigură că clemele rămân strânse chiar dacă presiunea pompei fluctuează. Mașinile de turnat prin injecție pompează plastic fierbinte în matrițe sub presiune ridicată. Supapa de reținere RVP 25 împiedică plasticul să curgă înapoi prin circuitul de injecție, ceea ce ar risipi material și ar încetini producția.
Echipamentele de prelucrare a metalelor precum presele și foarfecele generează forțe enorme prin cilindrii hidraulici. Aceste sisteme au nevoie de supape de reținere fiabile pentru a preveni mișcarea necontrolată atunci când operatorul eliberează comenzile. Supapa de reținere RVP 25 gestionează presiunile și debitele mari tipice în aplicațiile de prelucrare a metalelor. Căderea sa scăzută de presiune înseamnă că sistemul rămâne eficient chiar și în timpul ciclurilor rapide.
Echipamentele agricole, inclusiv tractoare și recolte, încorporează sisteme hidraulice pentru unelte și direcție. Supapa de reținere RVP 25 protejează pompele hidraulice de daunele de rotație inversă care ar putea apărea atunci când motorul tractorului se oprește. Supapa ajută, de asemenea, la menținerea presiunii în circuitele de ridicare, împiedicând uneltele să coboare încet în jos atunci când sunt parcate pe pante.
Liniile de producție automate folosesc adesea puterea hidraulică pentru sarcini repetitive precum ștanțarea, presarea și manipularea materialelor. Supapa de reținere RVP 25 se potrivește în blocurile colectoare care controlează mai mulți cilindri dintr-o locație centrală. Această abordare organizată reduce conductele, economisește spațiu și simplifică depanarea. Debitele de până la 550 de litri pe minut fac ca RVP 25 să fie potrivit chiar și pentru echipamente de producție rapidă.
Un exemplu specific implică un sistem de asamblare robotizat în care supapa de reținere RVP 25 funcționează alături de supapele de limitare a presiunii într-un distribuitor compact. Brațul robotului se mișcă rapid și precis, necesitând debite de aproximativ 600 de litri pe minut. Prin instalarea valvei de reținere RVP 25, inginerii au obținut o eficiență a sistemului cu 15% mai bună în comparație cu configurația lor anterioară. Căderea scăzută de presiune a făcut ca pompa să consume mai puțină energie, reducând costurile de operare.
Unitățile hidraulice staționare din fabrici încorporează adesea unități cu supapă de reținere RVP 25 la ieșirile pompelor. Acest lucru previne returul presiunii din sistem prin pompă atunci când aceasta se oprește, ceea ce ar putea provoca daune. Supapa permite, de asemenea, porniri mai lin, deoarece pompa nu trebuie să depășească imediat presiunea sistemului. Această aplicație este simplă, dar critică pentru fiabilitate.
Întreținerea și depanarea supapei de reținere RVP 25
Întreținerea regulată face ca supapa de reținere RVP 25 să funcționeze corect ani de zile. Vestea bună este că aceste supape necesită o atenție minimă dacă sunt instalate corect și sunt operate în limitele lor de proiectare.
Începeți cu o inspecție vizuală la fiecare șase până la douăsprezece luni, în funcție de cât de greu funcționează sistemul dumneavoastră. Căutați orice scurgere de ulei în jurul corpului supapei sau a suprafeței de montare. Câteva picături ar putea indica un inel O uzat care trebuie înlocuit. Scurgeri mari ar putea însemna că șuruburile de montare s-au slăbit sau suprafața galeriei este deteriorată. Verificați ca toate șuruburile de montare să rămână strânse la cuplul specificat de 70 Newtoni-metru.
Testarea presiunii de deschidere vă spune dacă arcul intern încă funcționează corect. Veți avea nevoie de un banc de testare cu control reglabil al presiunii și al debitului. Conectați supapa de reținere RVP 25 la bancul de testare și creșteți treptat presiunea în direcția înainte. Observați presiunea la care începe curgerea. Comparați acest lucru cu specificațiile supapei. Dacă presiunea de deschidere a crescut semnificativ, supapa ar putea avea contaminare care ține pistonul de pe scaun. Dacă presiunea de deschidere a scăzut, arcul se poate slăbi din cauza oboselii sau a coroziunii.
Curățarea internă devine necesară dacă observați că supapa de reținere RVP 25 se lipește sau răspunde lent. Scoateți supapa din colector și dezasamblați-o cu grijă. Unele supape necesită instrumente speciale pentru a evita deteriorarea pieselor interne. Curățați toate componentele cu un solvent compatibil cu fluidul hidraulic. Băuturi spirtoase minerale funcționează bine pentru sistemele de uleiuri minerale. Inspectați locașul conului și pistonul pentru uzură sau zgârieturi. Chiar și micile imperfecțiuni pot provoca scurgeri. Verificați arcul pentru coroziune sau deformare permanentă.
Înlocuiți inelele O în timpul oricărui service major. Aceste garnituri de cauciuc își pierd flexibilitatea în timp, mai ales dacă sunt expuse la temperaturi extreme sau fluide incompatibile. Folosiți inele O de schimb originale care se potrivesc cu materialul original. Inelele O FPM costă mai mult decât NBR, dar durează mai mult în condiții calde. Aplicați un strat subțire de fluid hidraulic pe noile inele O în timpul asamblarii.
Cartușul supapei din interiorul supapei de reținere RVP 25 este înlocuibil pe majoritatea modelelor. Dacă descoperiți uzură sau deteriorare semnificativă, comandarea unui cartus nou este adesea mai economică decât încercarea de a repara componente individuale. Asigurați-vă că piesele de schimb provin de la producătorul original sau de la o sursă compatibilă verificată. Este posibil ca părțile generice să nu îndeplinească aceleași specificații de toleranță.
Depozitați unitățile de rezervă RVP 25 cu supapă de reținere într-un loc curat și uscat. Sigilați porturile cu capace de plastic pentru a preveni contaminarea. Depozitarea la temperaturi extreme poate deteriora inelele O, așa că păstrați piesele de schimb într-o zonă cu climă controlată, dacă este posibil. Verificați anual supapele depozitate și înlocuiți orice inele O care prezintă semne de deteriorare.
Considerații importante de funcționare
Mai mulți factori afectează cât de bine funcționează valva de reținere RVP 25 în sistemul dumneavoastră specific. Înțelegerea acestor considerații vă ajută să evitați problemele.
Frecvența ciclului contează mai mult decât își dau seama majoritatea oamenilor. Supapa de reținere RVP 25 se descurcă foarte bine cu ciclismul ocazional, dar nu este concepută pentru o funcționare rapidă și continuă. Producătorii specifică de obicei un ciclu de viață maxim de 10.000 de operațiuni pentru versiunile standard. Dacă aplicarea dumneavoastră se desfășoară mai des, arcul și suprafețele de etanșare se vor uza mai repede. Luați în considerare o supapă de reținere acționată pilot pentru aplicații cu ciclu înalt.
Vâscozitatea fluidului modifică căderea de presiune prin supapa de reținere RVP 25. Specificațiile presupun ulei mineral cu vâscozitate în jur de 335 SUS, ceea ce este tipic pentru hidraulica industrială. Fluidele mai groase creează căderi de presiune mai mari, ceea ce reduce eficiența sistemului și generează mai multă căldură. Fluidele mai subțiri ar putea să nu lubrifieze în mod adecvat părțile interne, cauzând o uzură mai rapidă. Respectați intervalul de vâscozitate specificat de la 2,8 la 500 de milimetri pătrați pe secundă pentru cele mai bune rezultate.
Contaminarea este un inamic major al tuturor supapelor hidraulice, inclusiv al supapei de reținere RVP 25. Spațiile strânse din interiorul supapei nu pot tolera murdăria sau particulele de metal. Filtrați întotdeauna lichidul hidraulic la cel puțin 20 de microni și, de preferință, 10 microni sau mai fin. Instalați filtrul în amonte de supapa de reținere RVP 25 pentru a prinde contaminarea înainte ca aceasta să ajungă la supapă. Schimbați filtrele în mod regulat conform programului producătorului.
Temperaturile extreme afectează atât performanța, cât și durata de viață. În timp ce supapa de reținere RVP 25 funcționează de la negativ 20 la pozitiv 100 grade Celsius, este mai bine să rămâneți la mijlocul acestui interval. Temperaturile foarte scăzute fac garniturile rigide și pot crește presiunea de deschidere. Temperaturile foarte calde înmoaie garniturile și accelerează uzura. Dacă sistemul dumneavoastră funcționează constant, luați în considerare trecerea la inele O FPM sau adăugarea unui schimbător de căldură la circuitul hidraulic.
Orientarea la instalare nu afectează mecanic supapa de reținere RVP 25, dar poate conta pentru accesul de întreținere. Montați supapa acolo unde puteți ajunge la șuruburile de montare pentru service ulterioar. Dacă este posibil, orientați-l astfel încât orice bule de aer prinse să poată scăpa în mod natural. În timp ce supapa funcționează în orice poziție, montarea acesteia cu porturile orizontale facilitează scurgerea aerului în timpul pornirii inițiale.
Picurile de presiune ale sistemului pot deteriora orice componentă hidraulică, inclusiv supapele de reținere. Asigurați-vă că sistemul dumneavoastră include supape de presiune adecvate dimensionate pentru debitul pompei dumneavoastră. Supapa de reținere RVP 25 este evaluată pentru o presiune continuă de 350 bar, dar vârfurile repetate peste această valoare îi vor scurta durata de viață. Luați în considerare instalarea amortizoarelor de presiune sau a acumulatorilor dacă sistemul dumneavoastră se confruntă cu creșteri frecvente de presiune.
Selectarea supapei de reținere RVP 25 potrivite pentru sistemul dvs
Alegerea specificației corecte a supapei necesită potrivirea capacităților supapei la cerințele sistemului dumneavoastră. Începeți prin a identifica presiunea maximă de funcționare a sistemului dumneavoastră. Adăugați o marjă de siguranță de cel puțin 20 la sută pentru a ține cont de vârfurile de presiune. Dacă sistemul dumneavoastră funcționează în mod normal la 280 de bari, valoarea nominală de 350 de bari a supapei de reținere RVP 25 oferă o marjă adecvată. Pentru presiuni mai mari, veți avea nevoie de o serie de supape diferită.
Urmează calculul debitului. Determinați debitul maxim prin circuitul în care veți instala supapa de reținere RVP 25. Comparați acest debit cu debitul nominal al supapei, de obicei 150 până la 550 litri pe minut, în funcție de producător. Nu uitați să verificați curbele de cădere de presiune. Debitele mai mari cauzează căderi de presiune mai mari, care irosesc energie și generează căldură. Dacă debitul necesar creează o cădere de presiune mai mare de 10 bar, luați în considerare o dimensiune mai mare a supapei sau două supape în paralel.
Selectarea presiunii de deschidere depinde de aplicația dumneavoastră specifică. Pentru majoritatea utilizărilor, presiunea standard de deschidere de 0,5 bar funcționează bine. Această setare scăzută minimizează rezistența în timpul funcționării normale. Cu toate acestea, este posibil să aveți nevoie de o presiune de deschidere mai mare în anumite situații. Dacă încercați să mențineți o sarcină vertical, presiunea de deschidere mai mare oferă o mai bună siguranță împotriva derivei. Dacă trebuie să preveniți orice reflux, chiar și o contrapresiune ușoară, alegeți o presiune de deschidere de 4,5 bar. Rețineți că presiunile de deschidere mai mari cresc și căderea de presiune înainte.
Configurația porturilor trebuie să se potrivească cu colectorul sau conductele dvs. Supapa de reținere RVP 25 vine cu diferite opțiuni de porturi, inclusiv filete NPT, porturi pentru inele O SAE și filete BSPP. Pentru montarea colectorului, verificați dacă distanța dintre porturi și modelul orificiilor de montare se potrivesc cu designul colectorului dumneavoastră. Majoritatea producătorilor oferă modele CAD pe care le puteți importa în software-ul dvs. de proiectare pentru a verifica potrivirea. Descărcați aceste modele înainte de finalizarea achiziției.
Compatibilitatea materialului este crucială pentru o durată lungă de viață a supapei. Supapa de reținere standard RVP 25 funcționează cu uleiuri hidraulice pe bază de minerale și fluide de esteri fosfat. Dacă utilizați amestecuri apă-glicol, fluide sintetice sau uleiuri biodegradabile, verificați compatibilitatea atât cu corpul supapei, cât și cu garniturile. Unii producători oferă materiale speciale de etanșare pentru fluide neobișnuite. Dacă aveți îndoieli, contactați suportul tehnic al producătorului pentru îndrumare.
Considerentele bugetare afectează alegerea mărcii dvs. Dacă costul este preocuparea dvs. principală și aplicația dvs. nu este critică, versiunile Huade sau Hengli ale valvei de reținere RVP 25 oferă economii substanțiale. Pentru aplicațiile solicitante în care fiabilitatea este primordială, supapele HYDAC sau Zentgraf își justifică costul mai mare printr-o mai bună consistență și suport. Luați în considerare costul total de proprietate, inclusiv timpul de nefuncționare potențial dacă o supapă se defectează, nu doar prețul inițial de achiziție.
Timpul de livrare și disponibilitatea contează pentru planificarea proiectului. Supapele HYDAC sunt disponibile cu ușurință în America de Nord și Europa, deseori livrate în câteva zile. Producătorii chinezi ar putea necesita câteva săptămâni pentru livrare, mai ales dacă aveți nevoie de personalizare. Planificați-vă comanda în consecință pentru a evita întârzierile proiectului.
Cum se compară supapa de reținere RVP 25 cu alte opțiuni
Înțelegerea alternativelor vă ajută să confirmați că valva de reținere RVP 25 este alegerea potrivită pentru aplicația dvs. Mai multe alte tipuri de supape asigură controlul unidirecțional al debitului, fiecare cu puteri diferite.
Supapele de reținere în linie standard, cum ar fi seria RV, folosesc același principiu de bază ca și RVP 25, dar se conectează cu porturi filetate în loc să fie fixate la un colector. Seria RV funcționează bine pentru sistemele de conducte simple, dar valva de reținere RVP 25 economisește spațiu considerabil în modelele de colectoare. Puteți împacheta mai multe valve RVP 25 într-un bloc compact, în loc să treceți țevi către valvele RV individuale. Acest lucru reduce punctele de scurgere și face sistemul mai organizat. Cu toate acestea, dacă modificați un sistem de conducte existent, supapele RV ar putea fi mai ușor de instalat decât reproiectarea pentru montarea pe galerie.
Supapele de reținere acționate cu pilot oferă un port de control suplimentar care vă permite să deschideți supapa chiar și împotriva presiunii inverse. Această caracteristică este utilă atunci când trebuie să retragi un cilindru care a fost blocat de o supapă de reținere. Supapa de reținere RVP 25 nu are această funcție pilot, ceea ce o face mai simplă și mai puțin costisitoare. Dacă cu siguranță aveți nevoie de operare pilot, veți dori un alt tip de supapă. Dar pentru controlul de bază unidirecțional al debitului, supapa de reținere RVP 25, mai simplă, este mai fiabilă, deoarece are mai puține piese care trebuie defectate.
Supapele de reținere cu bilă de la producători precum Zentgraf răspund foarte repede, deoarece bila are o masă mai mică decât un piston conic. Acest răspuns rapid funcționează bine în sistemele cu schimbări rapide de presiune. Cu toate acestea, modelele de conuri precum cele utilizate în unitățile HYDAC Valve RVP 25 etanșează de obicei mai bine, deoarece conul oferă mai multă zonă de contact cu scaunul. Designul conic gestionează, de asemenea, presiuni mari în mod mai fiabil pe parcursul a milioane de cicluri. Alegerea dvs. între bilă și con depinde dacă aveți nevoie de un răspuns mai rapid sau de o etanșare mai bună.
Supapele proporționale asigură controlul variabil al debitului în loc de funcționarea simplă de pornire-oprire. Acestea sunt complet diferite de supapele de reținere și servesc unui scop diferit. Nu le confunda pe cele două. Supapele proporționale costă mult mai mult și necesită comenzi electronice. Supapa de reținere RVP 25 este un dispozitiv pasiv care funcționează automat pe baza diferenței de presiune. Această simplitate îl face extrem de fiabil și potrivit pentru sarcinile de bază de control al fluxului.
Supapele de siguranță cu arc arată similar supapelor de reținere, dar au o funcție diferită. Supapele de siguranță protejează sistemele de suprapresiune prin deschidere atunci când presiunea depășește o limită stabilită. Supapa de reținere RVP 25 funcționează în funcție de direcția fluxului, nu de nivelul presiunii. Multe sisteme folosesc ambele tipuri de supape împreună. Supapa de reținere RVP 25 previne refluxul, în timp ce supapele de siguranță gestionează vârfurile de presiune.
Tendințele viitoare și integrarea tehnologiei
Tehnologia hidraulică continuă să evolueze, iar valva de reținere RVP 25 se adaptează odată cu industria. Unii producători oferă acum supape de reținere cu senzori integrați care monitorizează debitul, presiunea și temperatura. Aceste supape inteligente se conectează la rețelele industriale Internet of Things, permițând monitorizarea în timp real a sistemului. În timp ce integrarea senzorilor nu este încă obișnuită în special în RVP 25, ea reprezintă încotro se îndreaptă tehnologia. Întreținerea predictivă devine posibilă atunci când puteți urmări performanța supapei de la distanță.
Îmbunătățirile științei materialelor fac ca componentele hidraulice să dureze mai mult în medii dure. Noile materiale de etanșare rezistă la temperaturi mai ridicate și fluide agresive mai bine decât cauciucul tradițional. Tratamentele de suprafață pe corpurile supapelor oferă o rezistență mai bună la coroziune fără a adăuga costuri mari. Pe măsură ce aceste tehnologii se maturizează, ne putem aștepta ca unitățile Check Valve RVP 25 să facă față aplicațiilor din ce în ce mai solicitante.
Miniaturizarea este o altă tendință care afectează supapele hidraulice. Pe măsură ce echipamentele mobile devin mai compacte, există presiune pentru a micșora componentele hidraulice, menținând în același timp performanța. Designul montat pe colector al supapei de reținere RVP 25 abordează deja această nevoie mai bine decât supapele tradiționale în linie. Versiunile viitoare ar putea include și mai multe funcționalități în pachete mai mici prin tehnici avansate de fabricație, cum ar fi fabricarea aditivă.
Gânduri finale despre supapa de reținere RVP 25
Supapa de reținere RVP 25 reprezintă o soluție matură și fiabilă pentru controlul unidirecțional al debitului în sistemele hidraulice de medie presiune. Designul său simplu oferă performanțe consistente într-o gamă largă de aplicații, de la echipamente de construcții la producție automată. Capacitatea supapei de a gestiona o presiune de până la 350 de bari și un debit de 550 litri pe minut o face potrivită pentru utilizare industrială solicitantă.
Alegerea dintre producători se reduce la echilibrarea costurilor cu cerințele de calitate. HYDAC oferă performanță premium și cea mai largă disponibilitate. Zentgraf oferă ingineriei europene o bună personalizare. Huade și Hengli oferă performanțe funcționale la prețuri bugetare. Toate aceste opțiuni vă oferă flexibilitate pentru a potrivi alegerea supapei la cerințele proiectului.
Instalarea și întreținerea corespunzătoare asigură o durată lungă de viață. Montați supapa de reținere RVP 25 pe o suprafață plată și curată a distribuitorului, cu șuruburi corect strânse. Păstrați lichidul hidraulic curat și în intervalul de temperatură specificat. Verificați periodic presiunea de deschidere și înlocuiți inelele O în timpul intervalelor majore de service.
Pentru specificații detaliate și modele CAD, vizitați site-urile web ale producătorilor, cum ar fi site-ul oficial al HYDAC sau platforme de inginerie precum DirectIndustry. Dacă sunteți gata să cumpărați, furnizori precum ValinOnline, Motion Industries și Made-in-China oferă diferite opțiuni de preț. Indiferent dacă proiectați un sistem nou sau înlocuiți o supapă uzată, supapa de reținere RVP 25 oferă performanțe dovedite pe care vă puteți baza.
