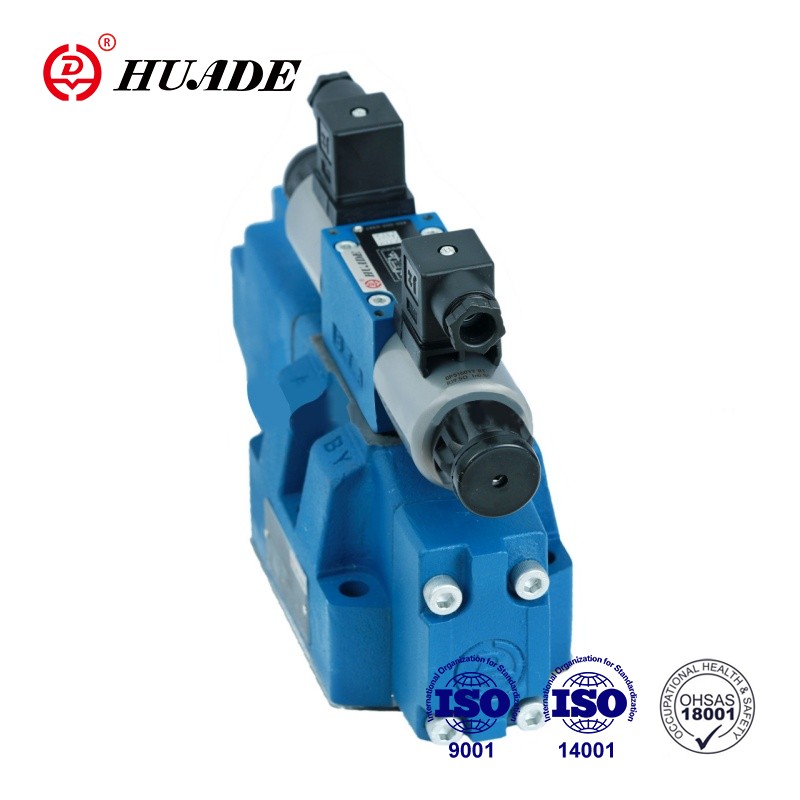

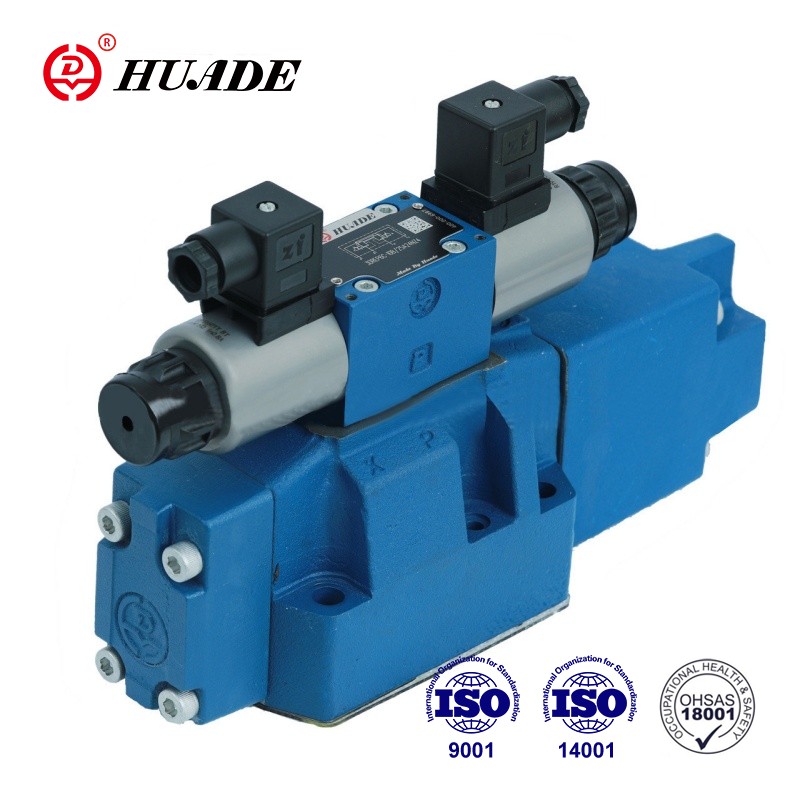

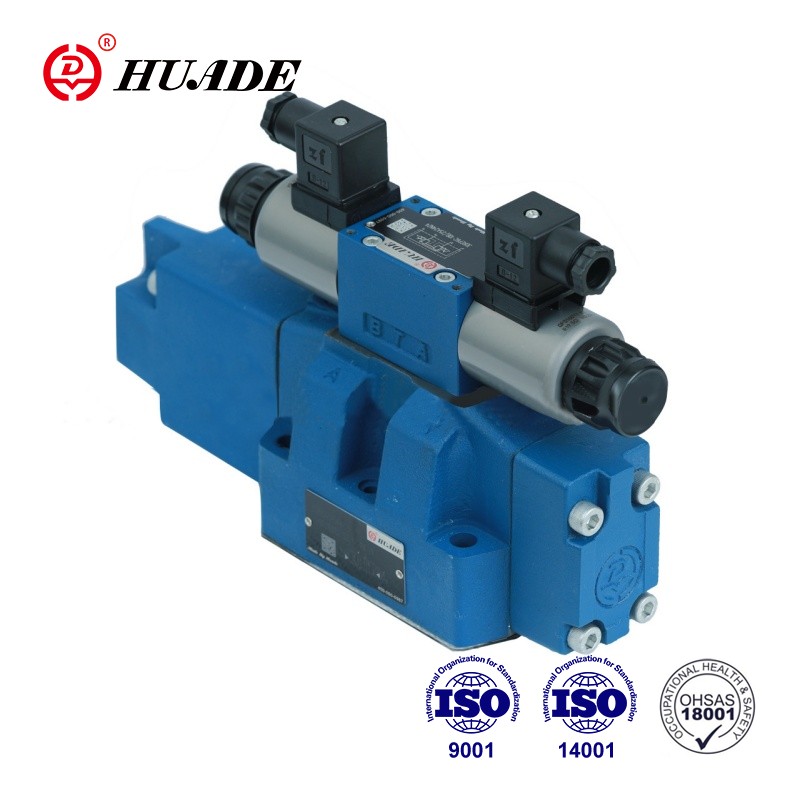

Vanele de tip HD-4WRZ sunt supape cu 4 căi care sunt acționate prin solenoizi proporționali. Ele sunt utilizate pentru a controla direcția și viteza de curgere. Huade Hydraulic a introdus tehnologia înaltă de la Rexroth. După ani de cercetare și dezvoltare independentă, supapele proporționale produse de Huade au performanțe excelente, care pot fi comparabile cu cele ale mărcilor de top.
| Hidraulic | |||||
| Dimensiunea nominală | 10 | 16 | 25 | 32 | |
| Presiunea de operare | alimentare cu ulei pilot extern | 3~10 | |||
| - Supapa pilot (MPa) | alimentare cu ulei pilot intern | 10~31,5 | 10~35 | ||
| - Supapa principala (MPa) | 31.5 | 35 | |||
| Presiunea conductei de retur (MPa) | Orificiul T (scurgere ulei pilot extern) | 31.5 | 25 | 25 | 15 |
| Port T (scurgere ulei pilot intercal) | 3 | ||||
| Portul Y | 3 | ||||
| Volumul ulei pilot (cm3) pentru mișcarea bobinei 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Debitul de ulei pilot la orificiul X și Y (L/min) pentru forma în trepte a semnalului de intrare 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Debit prin supapa principală (l/min) | 170 | 460 | 870 | 1600 | |
| % histerezis | ≤6 | ||||
| Fluid sub presiune | Ulei mineral conform DIN 51 524 | ||||
| Interval de temperatură a fluidului sub presiune (℃) | -20~80 | ||||
| Interval de vâscozitate (mm2/s) | 20~380 | ||||
| Instalare | optional, de preferinta orizontala | ||||
| Greutate pentru versiunea WRZ... (pentru WRZE"în plus 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Electric | |||
| Tip supapă | SEP | FIORBE | |
| Tip de tensiune | DC | ||
| Curent maxim (A) | 1.5 | 2.5 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20℃ | 4.8 | 2 |
| Valoare max.caldă | 7.2 | 3 | |
| Protecţie | IP65 | ||
| Temperatura bobinei (℃) | până la 150 | ||
| % taxă | 100 | ||
| Electronica de control | HD-VT-VSPA2-50-1X/. | electronică de control integrată | |
Caracteristici:
▶Supapă direcțională proporțională acționată cu pilot
▶Pentru montarea plăcii suport
▶Controlul direcției și debitului
▶Bobină de comandă centrată pe arc
▶Supapă și electronică de control proporțională dintr-o singură sursă
Aplicație:
Funcția supapelor HD-4WRZ este de a controla direcția și rata debitului.
Supapa constă în principal din: supapă pilot ①, bobină principală ④, supapă principală ⑥ și arc de centrare ③. Cu solenoidul B în starea dezactivată, bobina de comandă ② se deplasează spre dreapta. Alimentarea cu ulei pilot a supapei pilot este internă prin orificiul P sau extern prin orificiul X. Uleiul pilot curge prin supapa pilot ① în camera de presiune și deplasează bobina principală ④ proporțional cu semnalul electric de intrare. Conexiunea de la P la A și de la B la T se face prin secțiuni transversale de tip orificiu cu caracteristici de curgere progresivă.
Cu solenoidul A în starea dezactivată, bobina principală se deplasează spre stânga. Conexiunea de la P la B și de la A la T. Deconectarea solenoidului, bobina de comandă și bobina pilot ④ sunt mutate înapoi în centrul lor. pozitii.
Simbol al supapei direcționale proporționale 4WRZ-7X
Alimentare cu ulei pilot
