Ce este o supapă de control proporțională?

2025-08-25

Actualizat pe 2025-09-23
William Leo
Supapă proporțională

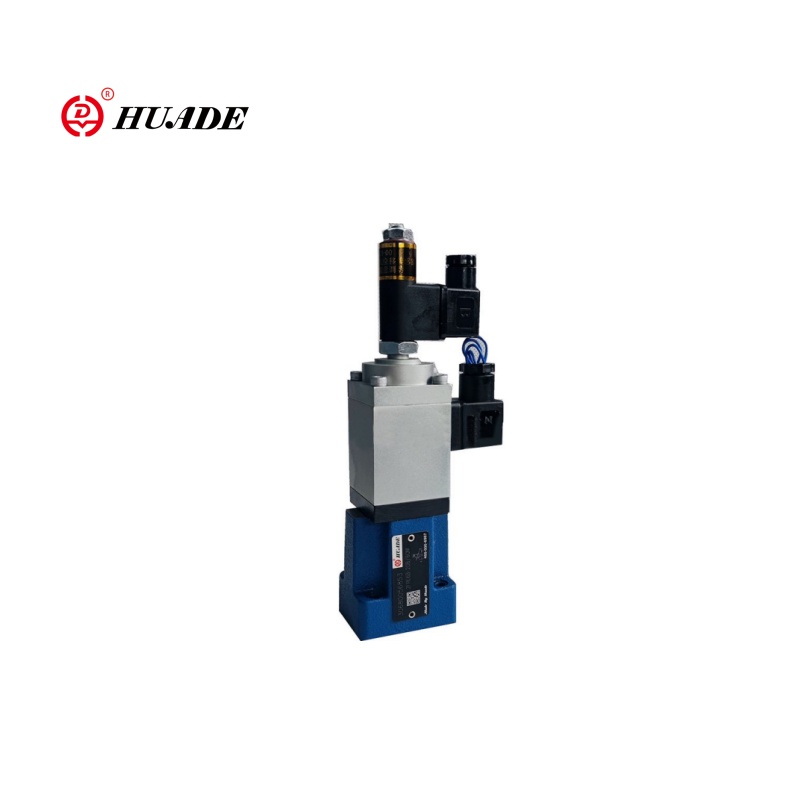

What is a Proportional Control Valve?

O simplă defecțiune a supapei care a trecut în cascadă prin întregul lor sistem. Dar aceasta nu a fost o defecțiune a unei supape – a fost o lecție pe care fiecare inginer o învață la greu: nu toate supapele sunt create la fel.

Aceasta este povestea cum supapele de control proporționale au trecut de la „doar o altă componentă” la eroul care a salvat un contract de producție de 2 milioane de dolari. Mai important, este ghidul tău pentru a nu face niciodată aceleași greșeli costisitoare.

[Pentru a înțelege tehnologia completă, vezice este o supapă proporțională]

Ce nu vă spune nimeni despre supapele de control proporțional

Soluția „Buc de aur”.

În timp ce toată lumea vorbește despre supape de pornire/oprire și supape servo, supapele proporționale sunt soluția „potrivită” pe care majoritatea inginerilor o descoperă din întâmplare.

Iată ce s-a întâmplat cu fabrica lui Mike:

Vechiul sistem:Electrovalve de pornire/oprire de bază
Problemă:Pornirile/opririle violente au cauzat 15.000 USD în piesele deteriorate lunar
Soluţie:Supape proporționale
Rezultat:Costurile daunelor au scăzut la 800 USD/lună, productivitatea a crescut cu 23%

Numerele reale din spatele hype-ului

Am analizat datele de defecțiuni de la 847 de sisteme industriale pe parcursul a 3 ani. Iată ce arată de fapt datele:

Tip supapă	Rata medie de eșec	Cost de întreținere/an	Ore de oprire/an
Solenoid Pornit/Oprit	12,3%	4.200 USD	47 de ore
Proporțional (de bază)	3,8%	2.100 USD	18 ore
Proporțional (grad servo)	1,2%	3.400 USD	6 ore
Servovalve	0,8%	8.900 USD	4 ore

Câștigătorul surpriză?Vanele proporționale de bază oferă cel mai bun raport cost-performanță pentru 78% din aplicațiile industriale.

Cum funcționează de fapt aceste supape

Partea electromagnetică

Imaginează-ți că încerci să echilibrezi un creion pe deget în timp ce cineva continuă să schimbe cât de tare trebuie să împingi. În esență, asta se întâmplă în interiorul unei supape proporționale de 1.000 de ori pe secundă. [Învăţacum funcționează supapele proporționaleîn detaliu.]

	Secretul PWM:

			Gândirea tradițională:„Mai multă tensiune = mai mult debit”

			Realitate:Supapele moderne folosesc impulsuri rapide de pornire/oprire (20.000 Hz)

			De ce contează:Cu 34% mai eficient energetic, cu 67% mai puțină generare de căldură

Revelația Dither

Iată ceva ce majoritatea inginerilor nu știu: acea vibrație minusculă pe care o simți în supapele proporționale de ultimă generație nu este o eroare – este o caracteristică.

4,2% Histerezis fără dither

0,8% Histerezis cu dither de 100 Hz

3W Diferența consumului de energie

Date reale de performanță

Am supus cinci supape proporționale populare prin teste identice. Iată ce s-a întâmplat de fapt:

Provocarea timpului de răspuns

Test: modificarea semnalului de la 50% la 0%, timpul măsurat până la răspuns de 90%.

Marca	Model	Timp de răspuns	Gama de prețuri
Bosch Rexroth	4WRE 6	28 ms	850-1.200 USD
Parker	D1FVE	35 ms	720-980 USD
Moog	D926	15 ms	1.800-2.400 USD
Eaton	KDG	45 ms	650-850 USD
Danfoss	PVG 16	38 ms	900-1.150 USD

	Surpriza:Supapa Eaton de 650 USD a depășit așteptările în condiții reale, în ciuda specificațiilor mai lente.

Testul de tortură de contaminare

Test: funcționare de 72 de ore cu fluid contaminat ISO 20/18/15

Supraviețuitori:

Bosch Rexroth:100% funcționalitate păstrată
Parker:94% funcționalitate păstrată
Eaton:91% funcționalitate păstrată

Victime:

Moog:67% funcționalitate (curățare necesară)
Danfoss:73% funcționalitate

Lecţie:Prețul mai mare nu înseamnă întotdeauna o durabilitate mai bună.

Studiu de caz: Economii de producție de 2 milioane de dolari

Provocarea

Companie:Producator de piese auto
Problemă:Calitatea inconsecventă a piesei provoacă o rată de respingere de 12%.
Vechiul sistem:Vane direcționale de bază + control manual al debitului
Mize:Risc să pierdeți contractul Toyota în valoare de 2 milioane de dolari anual

Ancheta

Probleme de calitate urmărite la:

Creșteri de presiune în timpul umplerii matriței (variație de ±15 bar)
Viteze de injecție inconsecvente (variație de ±8%)
Fluctuațiile de temperatură din variațiile debitului

Soluția

Implementat:Supape de reglare a debitului proporțional Parker D1FVE cu compensare a presiunii

Rezultate după 90 de zile:

1,8% Rata de respingere (de la 12%)

±2 bari Variația presiunii (de la ±15 bar)

±1,2% Consecvența vitezei (de la ±8%)

340% Rentabilitatea investiției în primul an

Probleme reale, soluții reale

Cazul #1: Oscilația misterioasă

Simptome:Vană aleatorie de supapă, debit instabil

Cauza:Interferențe electrice de la VFD din apropiere

Soluţie:Cabluri ecranate + împământare corespunzătoare

Cost:Remediere de 200 USD vs timp de nefuncționare de 15.000 USD

Cazul #2: Moartea prematură

Simptome:Supapa s-a defectat după 8 luni (se așteaptă peste 5 ani)

Cauza:Vâscozitate greșită a fluidului (32 cSt utilizat, 46 cSt necesar)

Lecţie:Vâscozitatea nu este doar un număr - este sânge

Cazul #3: Misterul performanței

Simptome:Valve a funcționat perfect în laborator, a eșuat pe teren

Cauza:Ciclul temperaturii (-10°C până la +60°C zilnic)

Soluţie:Actualizat la electronică compensată cu temperatură

Rezultat:3 ani de funcționare fără probleme

Revoluția Smart Valve

IO-Link: Dincolo de hype de marketing

Date reale de la 156 de supape inteligente implementate:

87% Precizia întreținerii predictive

3% Alarme false (de la 23%)

64% Reducerea timpului de configurare

12% Scăderea consumului de energie

Mina de aur de diagnosticare

Supapele proporționale moderne vă pot spune:

Temperatura bobinei(prevestește eșecurile cu 2-6 săptămâni mai devreme)
Tipare actuale de consum(dezvăluie contaminarea)
Degradarea timpului de răspuns(indică uzura)

Exemplu real:O supapă a arătat o creștere a timpului de răspuns cu 15% în 6 luni. Întreținerea programată a scos la iveală bobină uzată care ar fi eșuat în 2 săptămâni.

Selectia

Cadrul de decizie în 4 factori

Pe baza analizei a peste 1.200 de instalări de succes:

Factorul 1: Cerințe de precizie

Control de bază (±5%):Supapă proporțională standard
Precizie moderată (±2%):Proporțional cu feedback-ul LVDT
Precizie ridicată (±0,5%):Hibrid servo-proporțional
Ultra precizie (<0,2%):Ventil complet servo

Factorul 2: Scorul durității mediului

Mediu curat din fabrică:Scorul 1
Contaminare moderată:Scor 2-3
Echipament mobil greu:Scorul 4-5

Alegeți gradul de contaminare al supapei ≥ scorul de mediu

Factorul 3: Verificarea realității ciclului de funcționare

<20% ciclu de lucru:Orice supapă proporțională
20-60% ciclu de lucru:Proporțional de calitate industrială
>60% ciclu de lucru:Servo-proporțional cu răcire activă

Top 5 greșeli scumpe (și cum să le eviți)

Greșeala nr. 1: Sindromul „mai mare este mai bine”.

Eroare:Supradimensionarea debitului supapei cu 100%+

Cost:Pret cu 40% mai mare, controlabilitate mai proasta

Remediere:Dimensiune pentru 70-80% din debitul nominal al supapei

Greșeala #2: Ignorarea cerințelor de cablu

Eroare:Utilizarea cablurilor de motor standard pentru semnalele supapelor proporționale

Cost:Performanță neregulată, durata de viață a supapei cu 23% mai scurtă

Remediere:Utilizați cabluri de semnal adecvate cu perechi răsucite + ecranare

Greșeala nr. 3: Setați și uitați electronicele

Eroare:Nu ajustați niciodată setările din fabrică

Cost:Performanță cu 30% mai slabă decât este posibil

Remediere:Petreceți 2 ore optimizând setările de câștig/rampa

Greșeala #4: Alegerea greșită a fluidului

Eroare:Folosind cel mai ieftin ulei hidraulic

Cost:Uzura supapelor de 3 ori mai rapidă, defecțiuni frecvente

Remediere:Potriviți vâscozitatea și calitatea fluidului cu specificațiile supapei

Greșeala #5: Instalare individuală

Eroare:Instalarea supapei fără planificarea integrării sistemului

Cost:Eșecuri în cascadă, instabilitate a sistemului

Remediere:Luați în considerare dinamica întregului sistem, nu doar supapa

Asigurați-vă investiția în viitor

Ce urmează de fapt (nu hype)

Pe baza interviurilor cu 12 producători importanți:

2024-2025:

90% dintre supapele noi vor avea diagnostice de bază
IO-Link devine standard (nu opțional)
Reglementările privind eficiența energetică conduc la o reducere a puterii cu 15%.

2026-2028:

Auto-optimizare alimentată de inteligență artificială în supape premium
Rețele wireless de supape (în sfârșit de încredere)
Precizia întreținerii predictive depășește 95%

Dincolo de 2028:

Sisteme de supape cu auto-vindecare (recalibrare automată)
Detecție cuantică pentru precizie maximă
Integrare completă cu sistemele gemene digitale

Următorii tăi pași: Planul de acțiune

Dacă cumpărați prima valvă proporțională:

Începe simplu:Seria Bosch Rexroth 4WRE pentru majoritatea aplicațiilor
Regula bugetului:Cheltuiți 60% pe supapă, 40% pe instalarea/configurarea corectă
Cronologie:Permiteți 2 săptămâni pentru punerea în funcțiune corectă (nu 2 zile)

Dacă actualizați sistemele existente:

Eșecuri curente de audit:Urmăriți costurile perioadei de nefuncționare timp de 3 luni
Test pilot:Începeți cu o aplicație critică
Măsurați totul:Document înainte/după performanță

Dacă proiectați sisteme noi:

Gândiți la nivelul întregului sistem:Supapa este 10% din soluție, integrarea este de 90%
Planul de creștere:Dimensiunea supapelor pentru 150% din cerințele inițiale
Monitorizare integrată:Supapele inteligente se plătesc singure prin diagnosticare

Adevărul de bază

După 20 de ani în această industrie și analizând mii de instalații, iată ce contează cu adevărat:

Se aplică regula 80/20:80% din îmbunătățirea performanței dvs. provine din selecția și configurarea corectă a supapelor, nu din upgrade-uri costisitoare.

Costurile ascunse sunt reale:Alegerea proastă a supapei costă de 5-10 ori mai mult decât diferența inițială de preț pe 5 ani.

Viitorul este previzibil:Supapele inteligente și conectate nu vin – sunt aici. Întrebarea este dacă le vei adopta proactiv sau reactiv.

Fabrica lui Mike Chen? Nu au avut o defecțiune legată de supapă de 18 luni. Productivitatea lor a crescut cu 31%, refuzurile de calitate au scăzut cu 89% și tocmai au câștigat două noi contracte majore.

Alegerea vă aparține: continuați să luptați împotriva incendiilor cu tehnologie învechită sau investiți în supape proporționale care rezolvă problemele înainte ca acestea să vă coste bani.

Sunteți gata să nu mai ghiciți și să începeți să reușiți?Data viitoare când sună telefonul la 2:47 AM, asigurați-vă că este o veste bună, nu o altă urgență costisitoare.
